Display Week 2026의 OLED·MicroLED 혁신, 소재·제조장비와 상용화 과제는 무엇인가?

01 한눈에 이해하기

Display Week는 세계정보디스플레이학회(SID)가 주관하는 디스플레이 산업의 기술·연구·전시 행사입니다. 2026년 기술 프로그램은 5월 3~8일, 전시는 5월 5~7일 미국 로스앤젤레스에서 열렸습니다. 전시에서는 OLED와 MicroLED뿐 아니라 확장현실(XR), 차량용 화면, 측정·검사 기술도 소개됐습니다. OLED(유기발광다이오드)는 유기재료를 이용해 화소가 직접 빛을 내는 화면입니다. MicroLED(마이크로 발광다이오드)는 매우 작은 무기 LED 칩을 화소로 사용하는 기술입니다. 두 기술 모두 자체 발광 방식이지만, 재료와 만드는 방법이 다릅니다. 이번 행사에서 확인되는 방향은 단순히 화면을 더 밝게 만드는 경쟁을 넘어 전력소비·수명·제조 수율과 실제 적용 제품을 함께 개선하는 것입니다. LG디스플레이의 탠덤 OLED, AUO의 투명 MicroLED, ETRI의 초미세 접합 연구가 그 예입니다.

02 왜 열이 문제가 되는가

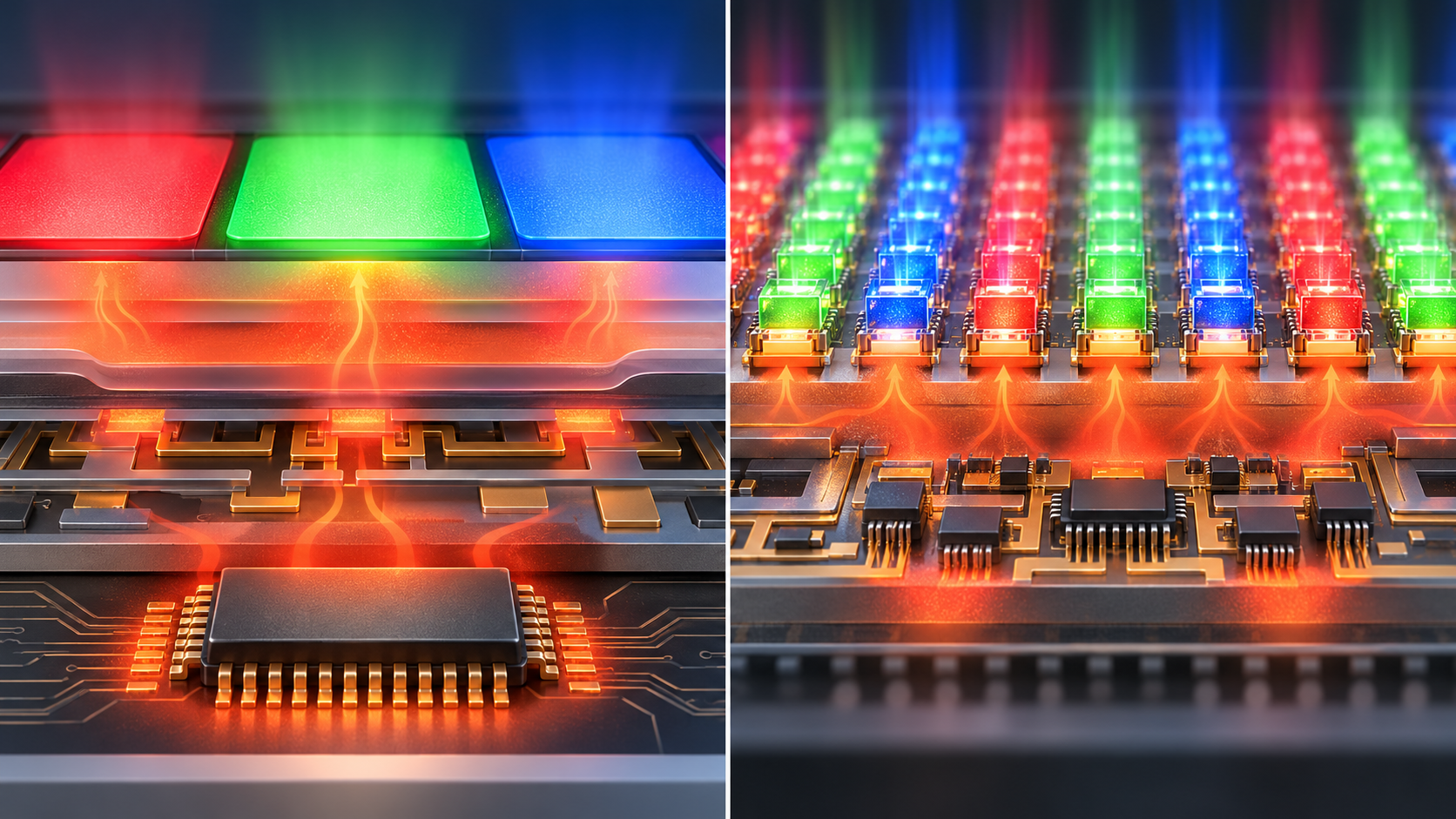

OLED와 MicroLED의 화소는 전기에너지를 사용해 빛을 냅니다. 이때 모든 전기에너지가 눈에 보이는 빛으로 나오는 것은 아닙니다. 일부는 소자와 배선, 구동회로에서 열로 바뀝니다. OLED의 경우 발광재료와 TFT(박막트랜지스터), 구동 IC의 온도가 달라지면 효율·색 특성·수명에 영향을 줄 수 있습니다. MicroLED는 LED 칩 자체의 발열뿐 아니라 화소를 구동하는 회로와 촘촘하게 배치된 칩 사이의 열분포를 살펴야 합니다. LG디스플레이는 Display Week 2026에서 3세대 탠덤 OLED를 선보이고, 자사 발표 기준으로 이전 세대보다 전력소비를 18% 줄이고 수명을 두 배 이상 높였다고 설명했습니다. 이는 회사가 제시한 해당 제품·비교조건의 수치이며 모든 OLED에 똑같이 적용되는 결과는 아닙니다. 온도는 패널의 밝기나 수명뿐 아니라 제품을 설계하는 데도 중요한 조건입니다. 예를 들어 차량 화면은 여름철 고온 환경을, XR 기기는 작은 면적에 높은 화소 밀도를 구현하는 상황을 함께 고려해야 합니다.

03 열은 어디로 이동하는가

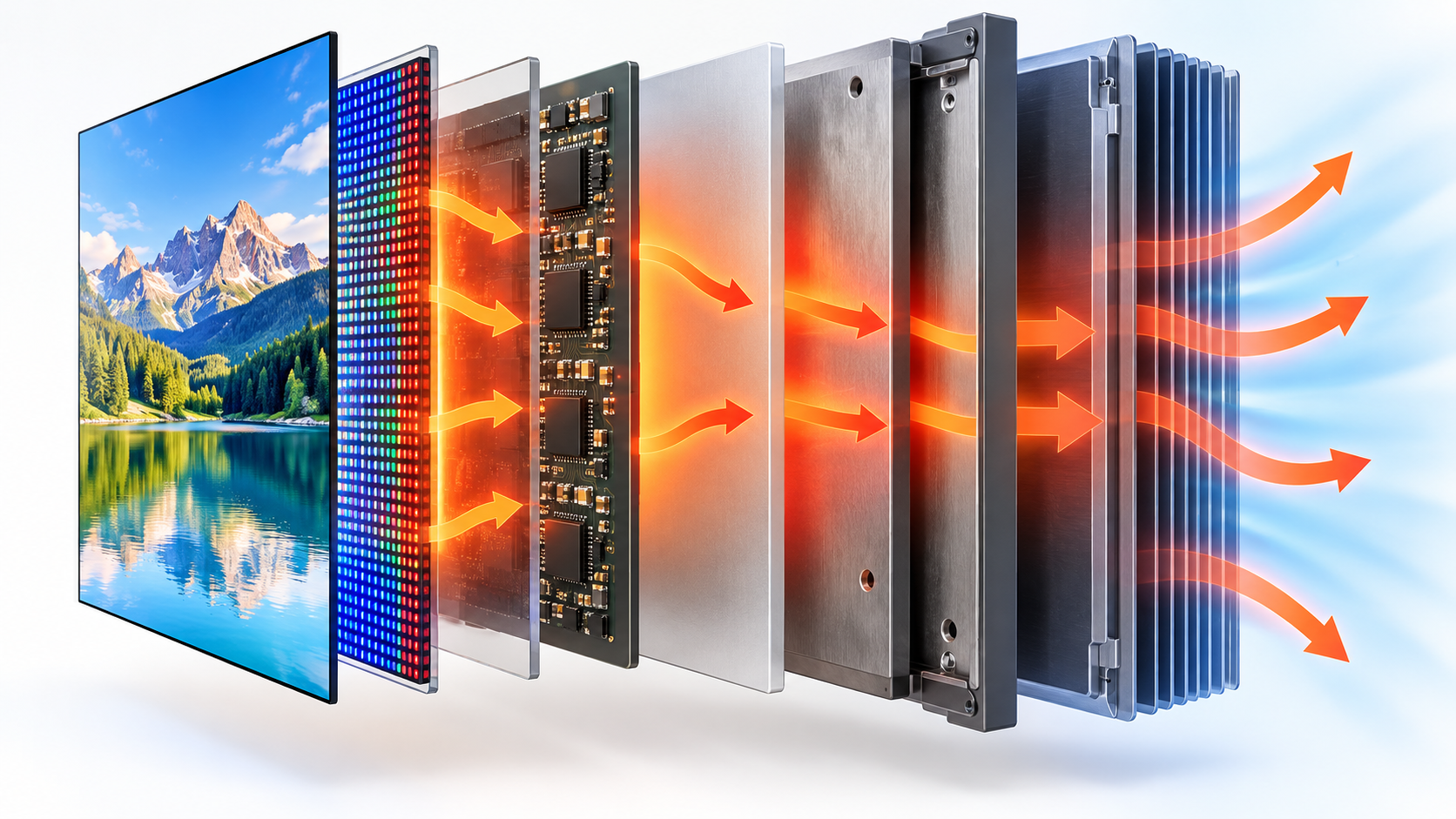

디스플레이에서 발생한 열은 스스로 사라지지 않습니다. 화소와 구동회로에서 시작해 기판과 후면 구조물로 이동하고, 마지막에는 제품 외부의 공기나 다른 냉각계통으로 전달됩니다. 이 경로를 Heat Path(열전달 경로)라고 합니다. 대표적인 패널의 열 이동 경로 OLED·MicroLED 화소 및 구동회로 → 기판·접합층 → 열확산층·후면 프레임 → 제품 외부 공기 • 패널 구조와 응용 제품에 따라 실제 열경로는 달라집니다. • TIM(열전달 계면재료)·Graphite Sheet(흑연 열확산 시트)는 적용된 제품에서 열전달을 도울 수 있습니다. • 단순히 차가운 부분을 늘리기보다 Hot Spot(국부 고온부)이 어디에 생기는지 확인하는 것이 중요합니다. Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 두 재료가 맞닿는 접촉면에 미세한 틈이 있거나 열을 잘 전달하지 못하는 층이 있으면 열저항이 커질 수 있습니다. 여기서 한 가지를 구분해야 합니다. MicroLED 생산 중 레이저 전사·접합 공정에서 다루는 열은 제조 중 생기는 열입니다. 반면 완성된 화면의 Heat Path는 제품이 켜져 있을 때 발생하는 열을 뜻합니다. 둘은 연결되지만 같은 문제가 아닙니다.

04 엔지니어는 어떻게 해결하는가

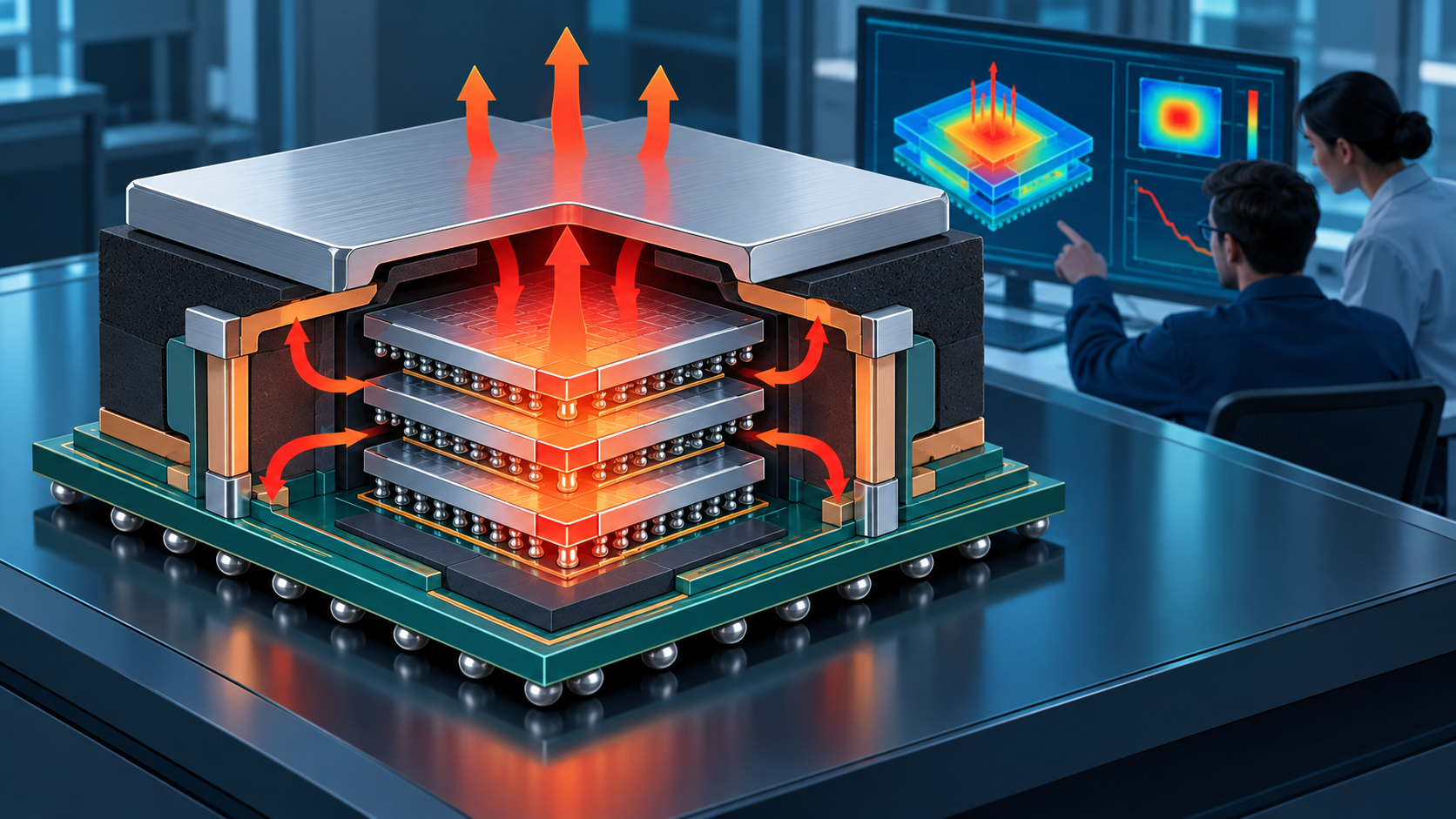

첫째, OLED는 재료와 적층 구조를 개선합니다. 탠덤 OLED는 여러 발광층을 쌓아 필요한 밝기와 전류, 수명 사이의 균형을 설계하는 방식입니다. LG디스플레이는 2026년 행사에서 TV·차량·IT 제품용 탠덤 계열 패널을 소개했습니다. 삼성디스플레이는 고휘도·넓은 색 영역의 OLED와 500PPI(인치당 화소 수) 센서 OLED를 전시한다고 발표했습니다. 전시 시연에서 보여준 수치와 기능은 양산 전 제품의 최종 사양과 구분해서 읽어야 합니다. 둘째, MicroLED는 작은 칩을 원하는 자리에 놓는 전사(Transfer)와 전기적으로 연결하는 접합(Bonding)을 개선합니다. 칩 하나가 어긋나거나 전기 연결이 불량하면 화면에 불량 화소가 생길 수 있습니다. 따라서 전사 위치 정밀도와 결함 검사, 불량 화소 수리, 양산 수율이 중요한 과제입니다. ETRI는 2026년 Display Week에서 SITRAB 기반의 초미세 레이저 접합 기술을 공개했습니다. 연구진의 설명에 따르면 미세 접합 과정에서 오염물 발생과 기판 휨을 줄이는 데 초점을 맞췄으며, 이 성과는 SID 피플스 초이스의 MicroLED 분야에 이름을 올렸습니다. 이는 연구 성과로서 공개된 것이며 대량 양산이 모두 검증됐다는 뜻은 아닙니다. 셋째, 열해석(Thermal Simulation)과 CFD(전산유체역학)를 활용해 패널과 완성제품의 온도를 예측할 수 있습니다. 얇은 모바일 기기에는 방열층과 프레임 설계가 중요하고, 대형 디스플레이에는 자연대류나 팬을 이용한 공랭이 필요할 수 있습니다. 일부 특수 장비는 액체냉각을 검토할 수 있지만 OLED·MicroLED 패널 자체의 보편적인 냉각방식이라고 단정할 수는 없습니다. 넷째, 실제 측정이 필요합니다. 열화상 카메라와 온도센서로 Hot Spot을 찾고, 밝기·색·전력·수명 시험을 함께 실시합니다. MicroLED 제조 현장에서는 광학 검사와 전기적 검사로 칩 결함·접합 상태를 확인해야 합니다.

05 실제 산업에서는 어디에 쓰이는가

① 자동차 디스플레이: 차량의 계기판과 중앙 화면에는 높은 가독성과 긴 사용수명이 필요합니다. LG디스플레이는 Display Week 2026에서 3세대 탠덤 OLED와 차량용 제품을 소개했습니다. 차량 내부는 온도 변화가 크기 때문에 화질뿐 아니라 장시간 사용 시 열 안정성이 중요합니다. ② 상업용 투명 인터페이스: AUO는 42인치 다국어 AI 주문 시스템을 MicroLED 응용 제품으로 공개했고, SID 2026 피플스 초이스에서 MicroLED 기반 기술 부문 수상작으로 소개됐습니다. 이는 화면 기술에 AI·광학·센싱 기술을 연결한 전시 응용 사례입니다. 대량 판매 확대가 확인됐다는 의미는 아닙니다. ③ XR·차세대 소형 디스플레이: 매우 작은 화면에 많은 화소를 담아야 하는 AR·VR 기기는 미세 제조공정의 정밀도와 전력 효율이 중요합니다. ETRI는 2026년 공개 자료에서 차세대 AI·XR용 고밀도 MicroLED 접합 기술을 연구 성과로 제시했습니다.

06 초보자가 헷갈리기 쉬운 점

오해 1. OLED와 MicroLED는 이름만 다르고 같은 기술이다? 아닙니다. OLED는 유기발광재료를 사용하고 MicroLED는 미세한 무기 LED 칩을 사용합니다. 따라서 소재 공급망과 제조공정이 다릅니다. 오해 2. 전시회에서 시연되면 곧바로 대량 양산되는가? 아닙니다. 연구 발표와 시제품 전시, 상용 제품 판매, 양산 계획은 서로 다른 단계입니다. 성능 숫자는 측정 조건과 제조사의 발표 시점을 함께 확인해야 합니다. 오해 3. 화면이 밝아지면 반드시 발열이 같은 비율로 증가하는가? 그렇지는 않습니다. 같은 밝기라도 소자 효율, 구동조건, 광학 구조에 따라 소비전력과 열이 달라질 수 있습니다. 냉각부품만 늘리는 대신 발광 효율을 개선하는 것도 열관리 방법입니다.

07 앞으로 무엇이 중요해질까

① 고효율·고수명 OLED: OLED 경쟁은 높은 최대 밝기뿐 아니라 일정한 밝기를 얼마나 적은 전력으로 오래 유지하는지에 달려 있습니다. 탠덤 구조, 발광재료, 구동 알고리즘의 개선이 함께 필요합니다. ② MicroLED의 공정 수율: 칩 전사·초미세 접합·불량 검사·수리의 연결이 중요합니다. SID가 선정한 2026년 디스플레이 부품상에는 MicroLED 조립을 위한 도전성 접착필름 기술이 포함됐습니다. 이는 패널 제조뿐 아니라 접합 소재와 공정 장비도 공급망의 핵심이라는 점을 보여줍니다. [S07] ③ 부품에서 완성제품까지 통합 설계: 모바일·자동차·XR·상업용 디스플레이는 각각 밝기와 소비전력, 내구성, 설치조건이 다릅니다. 소자 제조와 패키징·구동회로·열확산·제품 하우징을 함께 보는 설계가 중요해질 것입니다. 핵심 요약 Display Week 2026의 의미는 화면 기술이 더 밝아지는 것뿐 아니라 실제 제품과 제조공정으로 연결되는 과정을 보여줬다는 데 있습니다. • OLED의 방향은 탠덤 구조 등으로 밝기·전력소비·수명의 균형을 개선하는 것입니다. • MicroLED의 과제는 미세 칩 전사·접합·검사의 생산성과 수율입니다. • 전시 시연, 연구 성과, 상용 제품, 양산 계획은 구분해서 판단해야 합니다. • Electronics Cooling은 패널과 구동회로의 온도 안정성, 신뢰성, 최종 제품 설계에 연결됩니다.
