OLED 패널은 왜 뜨거워질까? 디스플레이 발열 원리와 Thermal Management의 기본

01. 한눈에 이해하기

OLED(Organic Light Emitting Diode, 유기발광다이오드)는 각 화소가 직접 빛을 내는 디스플레이입니다. LCD처럼 뒤에서 빛을 비추는 별도의 백라이트가 필요하지 않다는 것이 큰 특징입니다. 하지만 OLED도 전기를 사용하는 전자장치입니다. 화소에 전류가 흐르고 TFT(Thin Film Transistor, 박막트랜지스터)가 화소를 제어하는 과정에서 열이 발생합니다. 또한 패널 주변의 Driver IC, 전원회로 등도 열을 만듭니다. 이 열이 빠르게 밖으로 빠져나가지 못하거나 특정 부분에 몰리면 OLED의 화질과 장기적인 신뢰성에 영향을 줄 수 있습니다.

02. OLED는 왜 뜨거워질까?

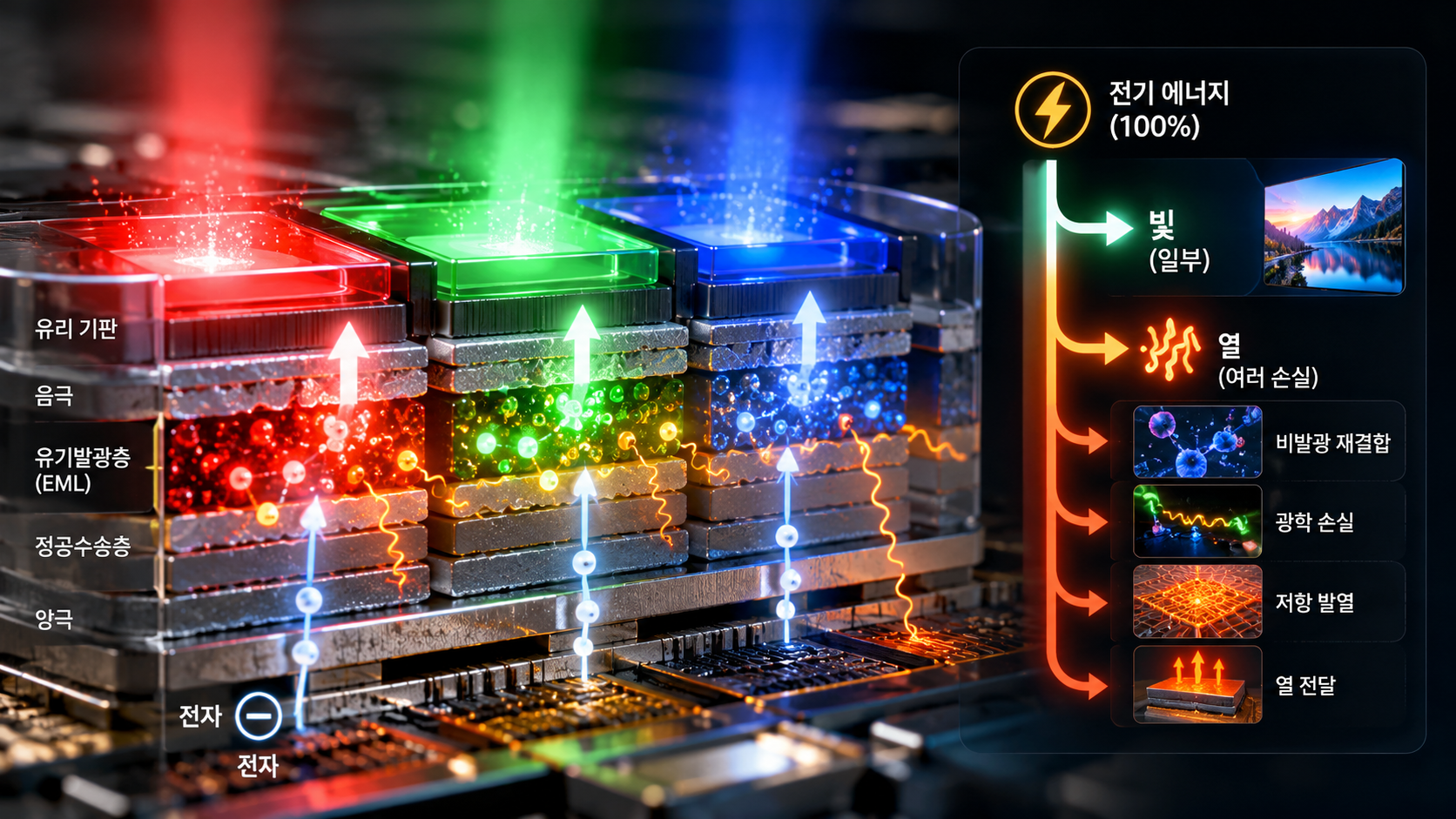

OLED 화면을 켜면 각 화소의 유기발광층에 전류가 흐릅니다. 전기에너지의 일부는 빛을 만드는 데 사용됩니다. 하지만 모든 에너지가 빛으로 바뀌는 것은 아닙니다. 일부는 여러 전기적·광학적 손실을 거치면서 결국 열로 전달됩니다. 쉽게 표현하면 다음과 같습니다. **전기에너지 → 빛 - 열** 특히 화면을 밝게 표시하려면 더 많은 전류가 필요한 경우가 있습니다. 많은 화소가 동시에 높은 밝기로 동작하면 패널 전체의 발열도 커질 수 있습니다.

OLED만 열을 만드는 것은 아니다

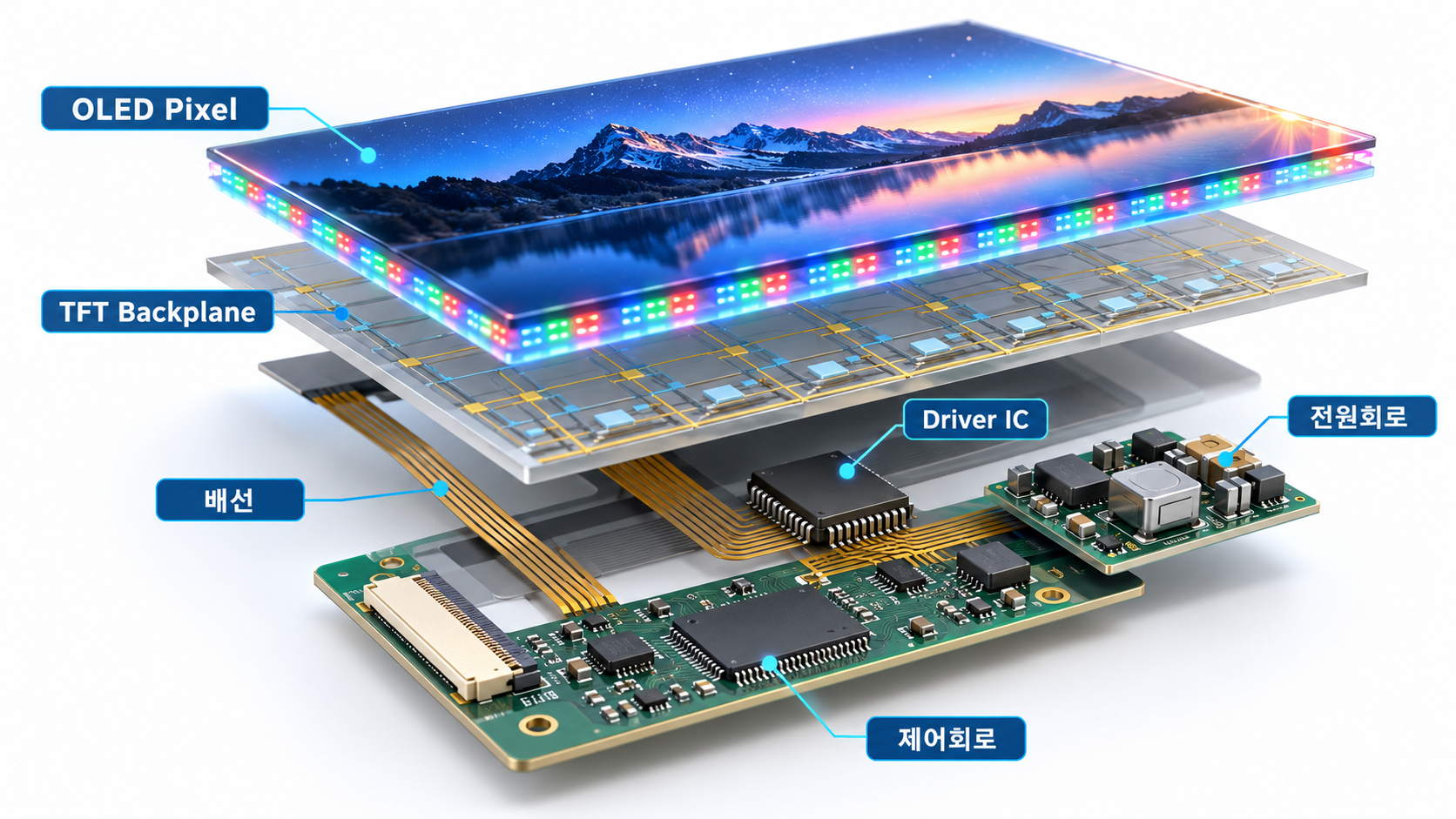

실제 디스플레이 모듈에는 OLED 발광층 이외에도 여러 부품이 들어 있습니다. 대표적으로 다음과 같습니다. OLED Pixel - TFT Backplane - Driver IC - 전원회로 - 배선 - 제어회로 TFT Backplane은 각각의 화소를 제어하는 전자회로층입니다. Driver IC는 어떤 화소를 어느 정도 밝기로 켤지를 제어하는 역할을 합니다. 이 부품들도 전류를 사용하기 때문에 일정한 열을 발생시킵니다. 따라서 OLED 발열 문제를 분석할 때는 발광층 하나만 보는 것보다 Display Module 전체를 하나의 Thermal System으로 보는 것이 중요합니다.

온도가 높아지면 무엇이 문제가 될까?

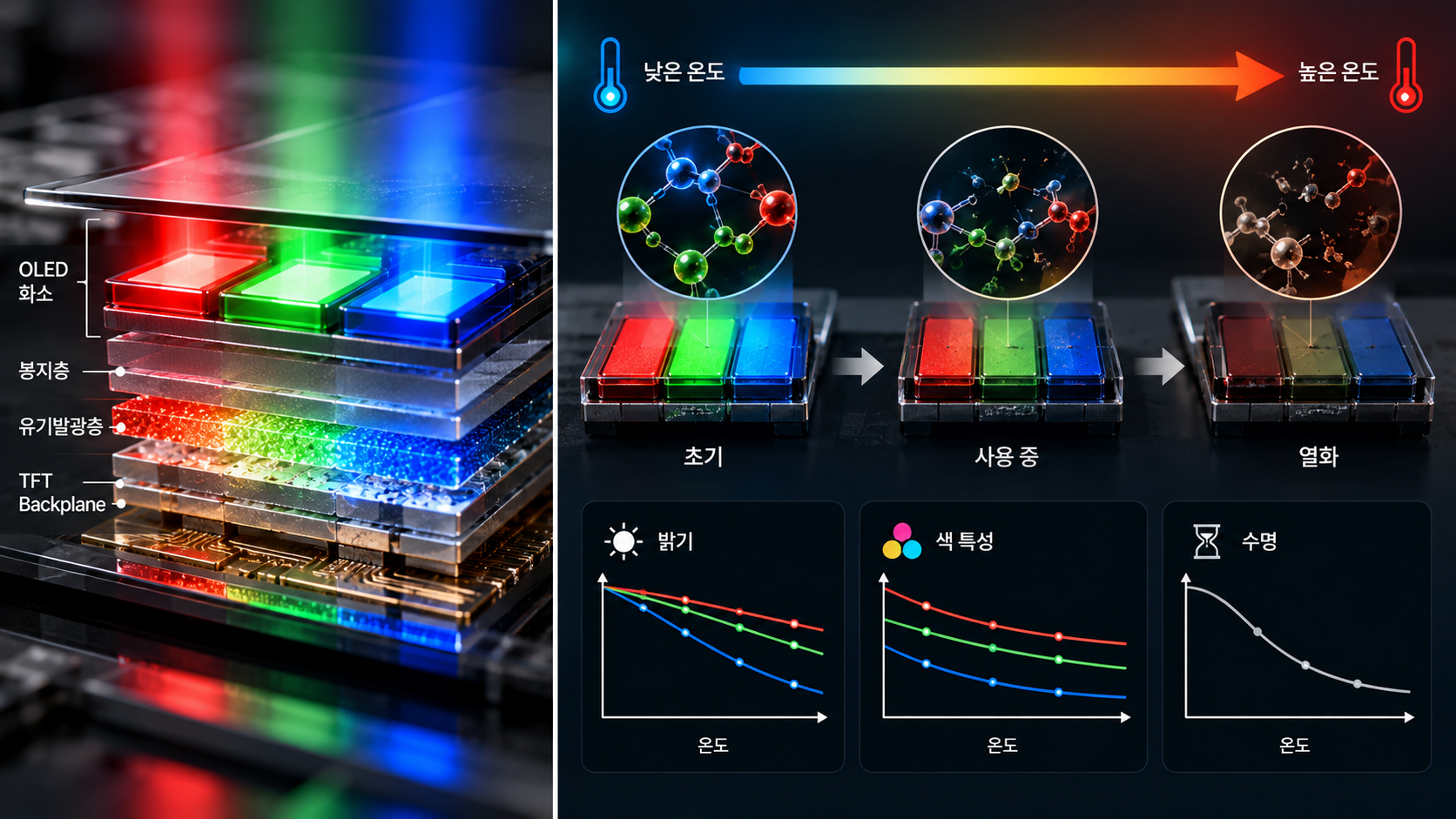

OLED는 유기재료를 이용하여 빛을 냅니다. 유기재료의 특성은 온도와 사용조건에 영향을 받을 수 있기 때문에 패널을 지나치게 높은 온도에서 장기간 사용하는 것은 바람직하지 않습니다. 특히 중요한 것은 다음 네 가지입니다.

① 밝기

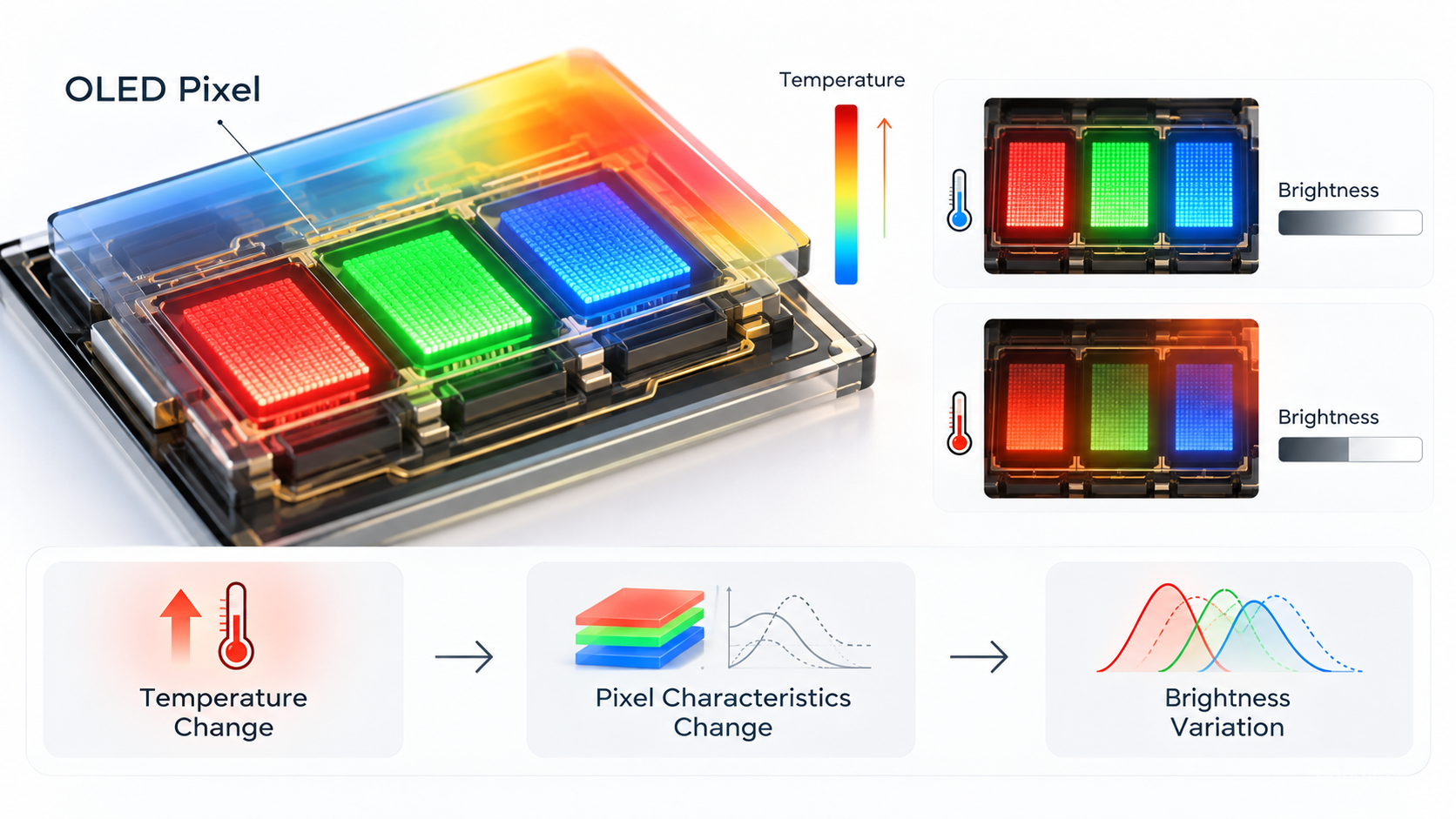

OLED 화소의 전기적·광학적 특성은 온도에 따라 달라질 수 있습니다. 따라서 온도 관리가 제대로 되지 않으면 원하는 밝기를 일정하게 유지하기 어려워질 수 있습니다.

② 색상

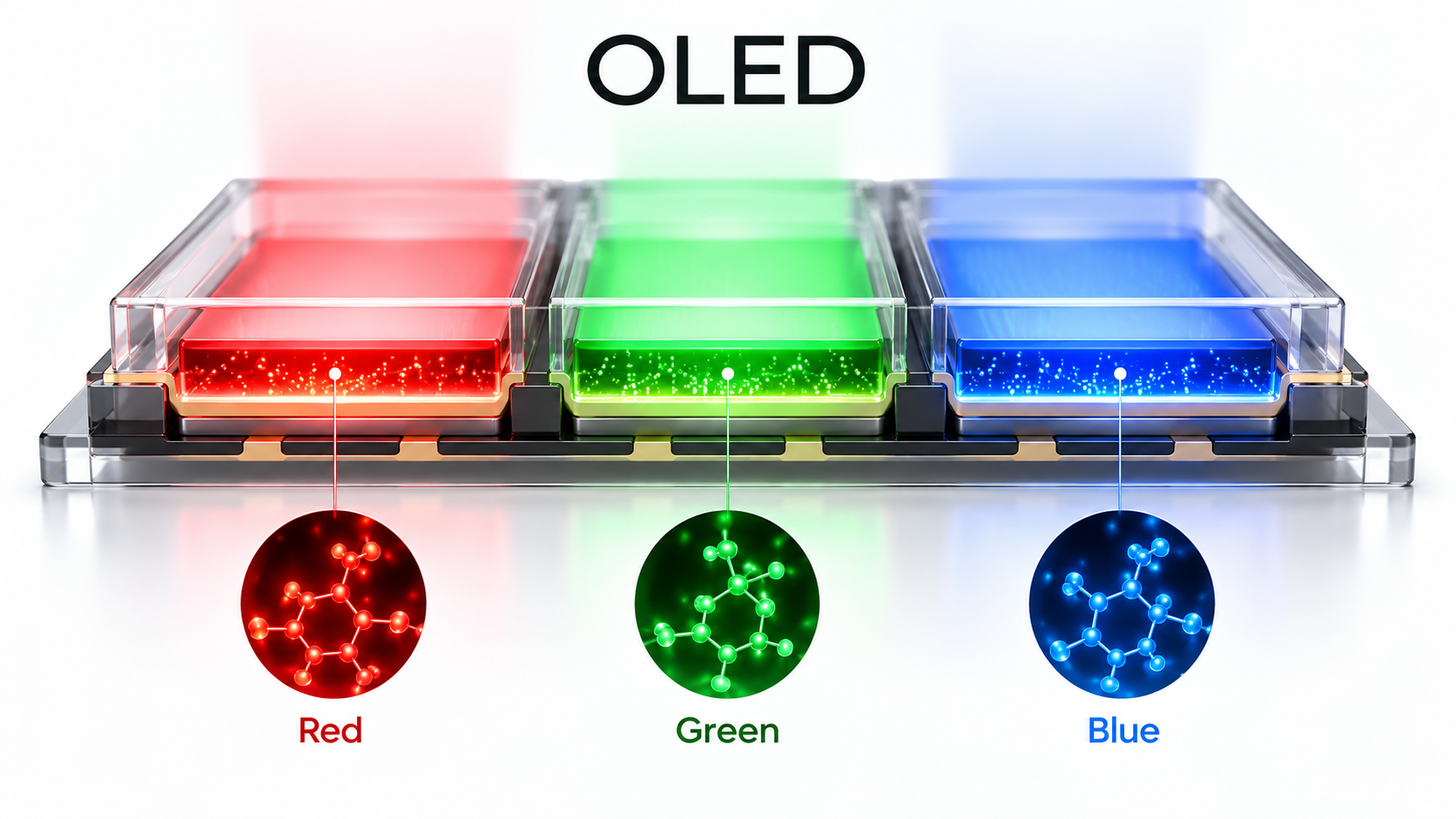

OLED는 적색·녹색·청색 등 서로 다른 발광재료를 사용합니다. 각 재료가 온도와 사용시간에 반응하는 특성이 완전히 같지는 않기 때문에 장기적으로 색 특성에도 영향을 줄 가능성이 있습니다.

③ 수명

OLED 재료는 동작하면서 점차 특성이 변합니다. 높은 온도는 이러한 열화 문제를 검토할 때 중요한 조건 중 하나입니다.

④ 화면 균일성

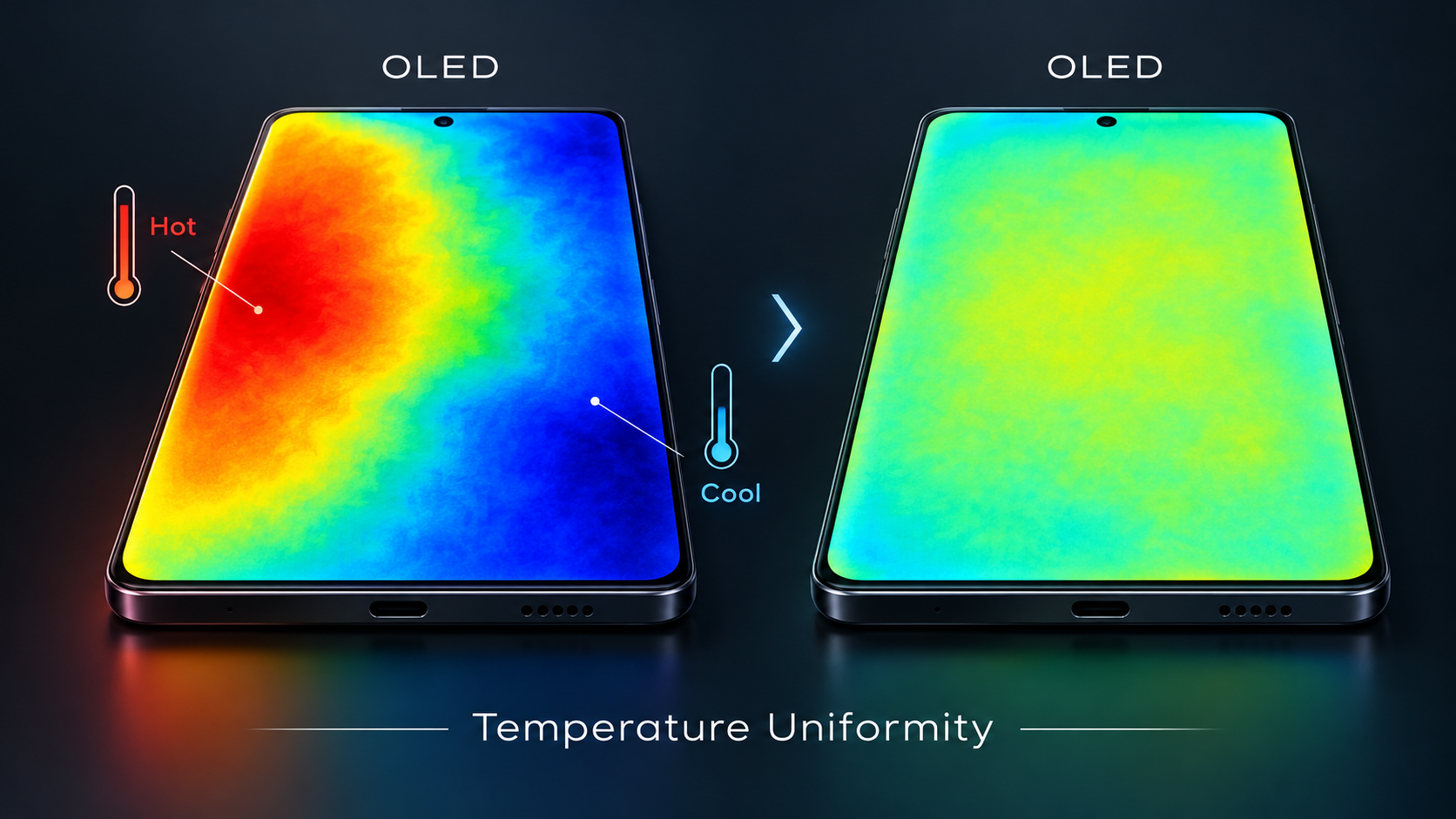

OLED에서 특히 중요한 문제가 온도 분포입니다. 화면 한쪽은 뜨겁고 다른 쪽은 차갑다면 각 영역의 동작조건이 달라질 수 있습니다. 결과적으로 화면 전체가 똑같은 조건에서 동작하기 어려워집니다. 따라서 OLED Thermal Design에서는 최고온도뿐 아니라 Temperature Uniformity(온도 균일성)가 중요합니다.

03. OLED에서 발생한 열은 어디로 이동할까?

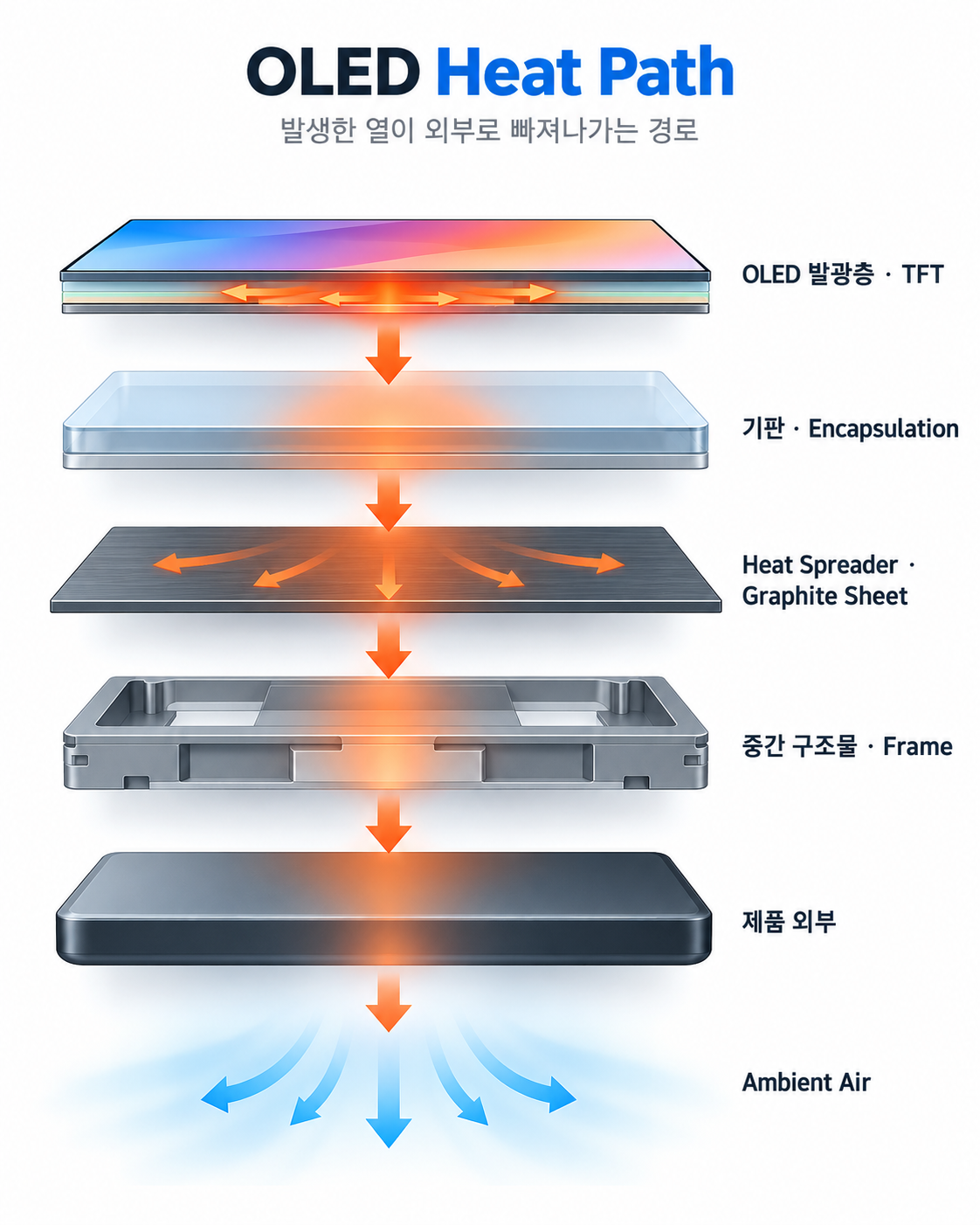

반도체 GPU에서는 열이 칩에서 패키지와 방열판으로 이동합니다. OLED는 조금 다릅니다. OLED는 매우 얇고 넓은 면적을 가진 구조이기 때문에 열을 넓게 퍼뜨리는 것이 중요합니다. 단순화하면 다음과 같은 Heat Path를 생각할 수 있습니다. OLED 발광층·TFT ↓ 기판·Encapsulation 구조 ↓ Heat Spreader·Graphite Sheet 등 방열층 ↓ 중간 구조물·Frame ↓ 제품 외부 ↓ Ambient Air 여기서 Heat Path는 발생한 열이 외부로 빠져나가는 길을 의미합니다.

열을 한곳에 모으지 않는 것이 중요하다

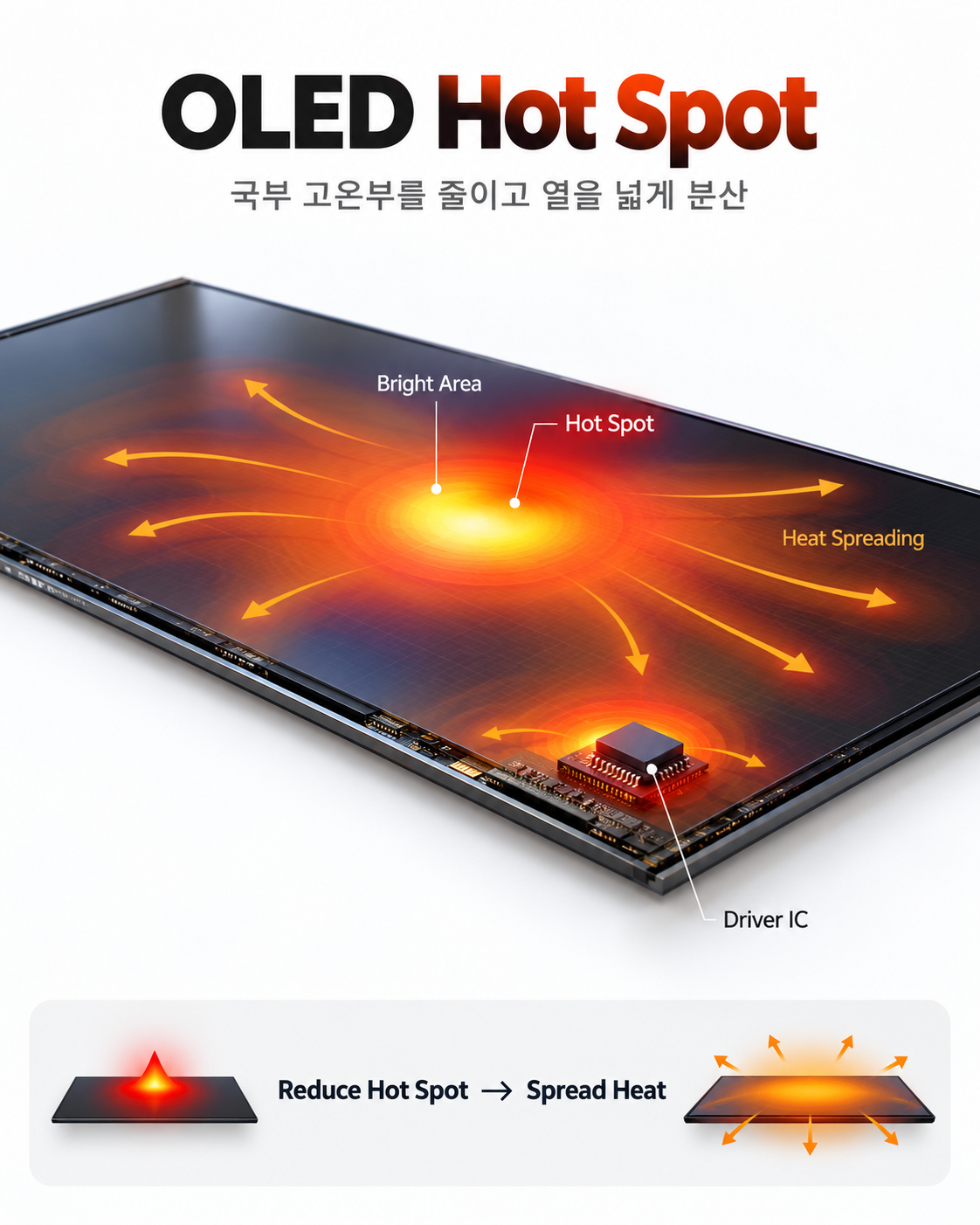

OLED 패널은 매우 넓습니다. 따라서 CPU처럼 작은 칩에서 발생한 열을 하나의 방열판으로 빼내는 문제와는 조금 다릅니다. 예를 들어 화면 가운데 특정 부분만 높은 밝기로 계속 동작한다면 해당 위치의 열부하가 주변보다 커질 수 있습니다. 또한 Driver IC처럼 작은 면적에서 상대적으로 열이 집중되는 부품도 존재합니다. 주변보다 온도가 높은 영역을 Hot Spot(국부 고온부)이라고 합니다. OLED Thermal Management에서는 이런 Hot Spot을 줄이면서 열을 넓게 퍼뜨리는 것이 중요합니다.

Thermal Resistance란 무엇일까?

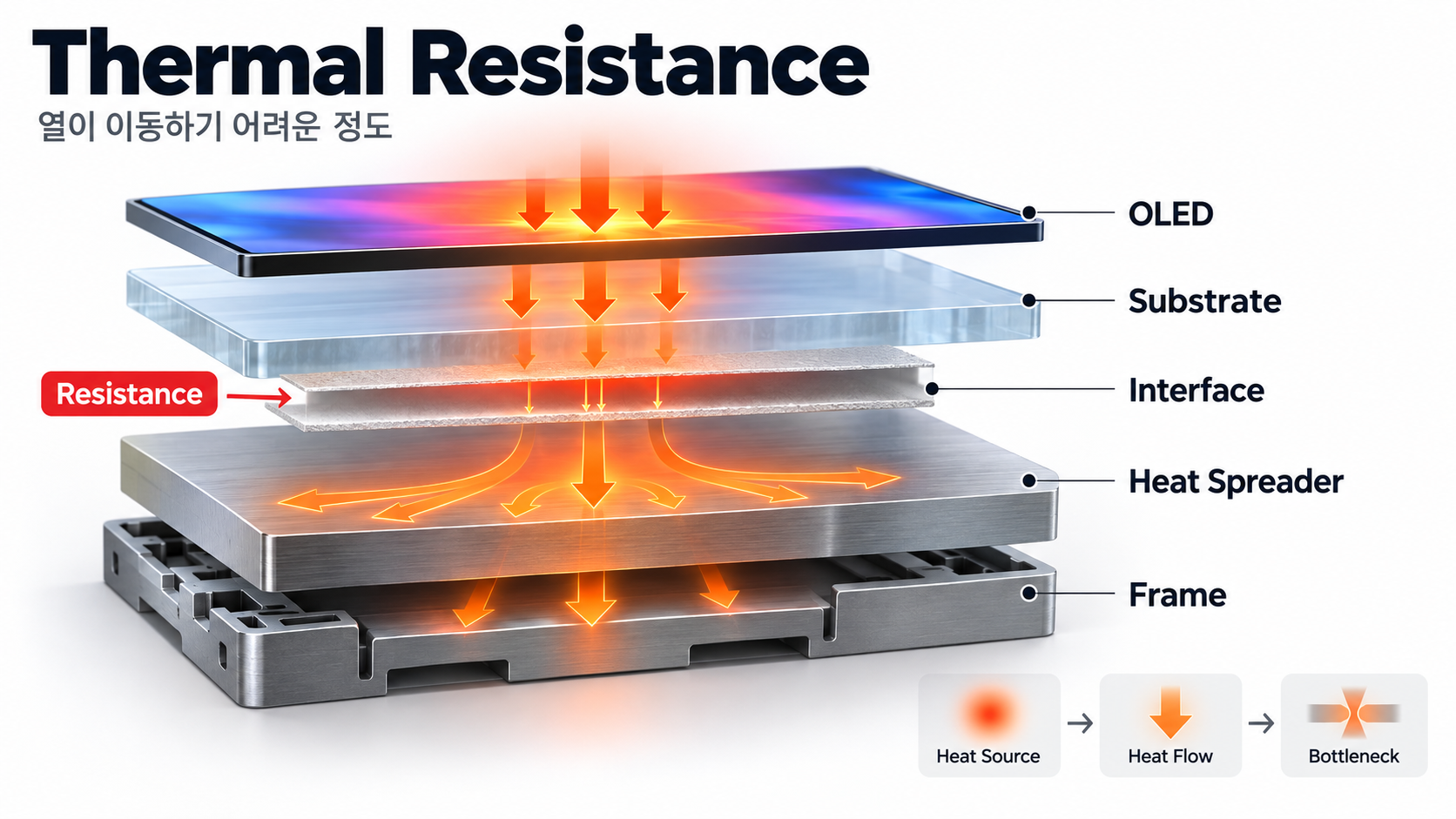

Thermal Resistance(열저항)는 열이 이동하기 어려운 정도를 나타내는 개념입니다. 쉽게 말하면 열이 지나가는 도로가 얼마나 막혀 있는지를 생각하면 됩니다. OLED 뒤쪽에 여러 재료가 겹쳐 있다고 가정해보겠습니다. 어떤 재료는 열을 잘 전달하지만 어떤 재료는 상대적으로 열을 잘 전달하지 못합니다. 또한 두 재료 사이에 미세한 틈이 생겨도 열이 이동하는 데 방해가 될 수 있습니다. 그래서 Thermal Engineer는 단순히 "열전도율이 높은 재료 하나"를 추가하는 것이 아니라 어디에서 열이 발생하고 → 어느 방향으로 이동하며 → 어디에서 막히는가 를 전체 구조에서 확인합니다.

04. 엔지니어는 어떻게 OLED의 열을 해결할까?

OLED Thermal Management에는 여러 방법이 사용됩니다. 중요한 것은 한 가지 방열부품만 추가하는 것이 아니라 Panel → Module → Product 전체 구조를 함께 보는 것입니다.

① 열을 넓게 퍼뜨린다

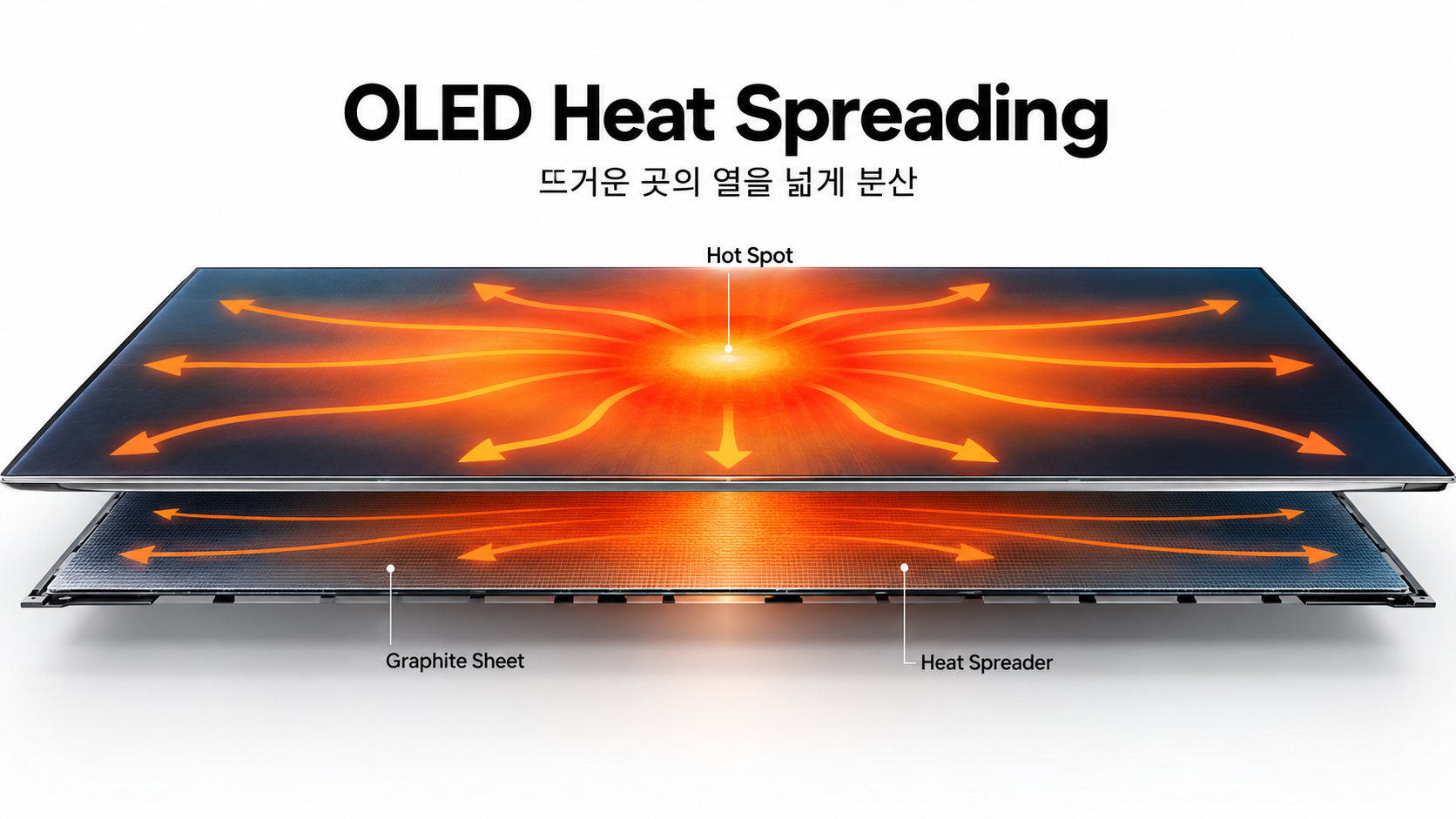

OLED는 얇고 면적이 넓기 때문에 열을 특정 방향으로만 빼내기보다 패널 전체로 분산시키는 것이 중요합니다. 이때 Graphite Sheet와 같은 열확산 재료나 다양한 Heat Spreader 구조를 검토할 수 있습니다. 목표는 단순합니다. 뜨거운 곳의 열을 상대적으로 차가운 영역으로 빠르게 퍼뜨리는 것입니다.

② Driver IC 주변 Hot Spot을 줄인다

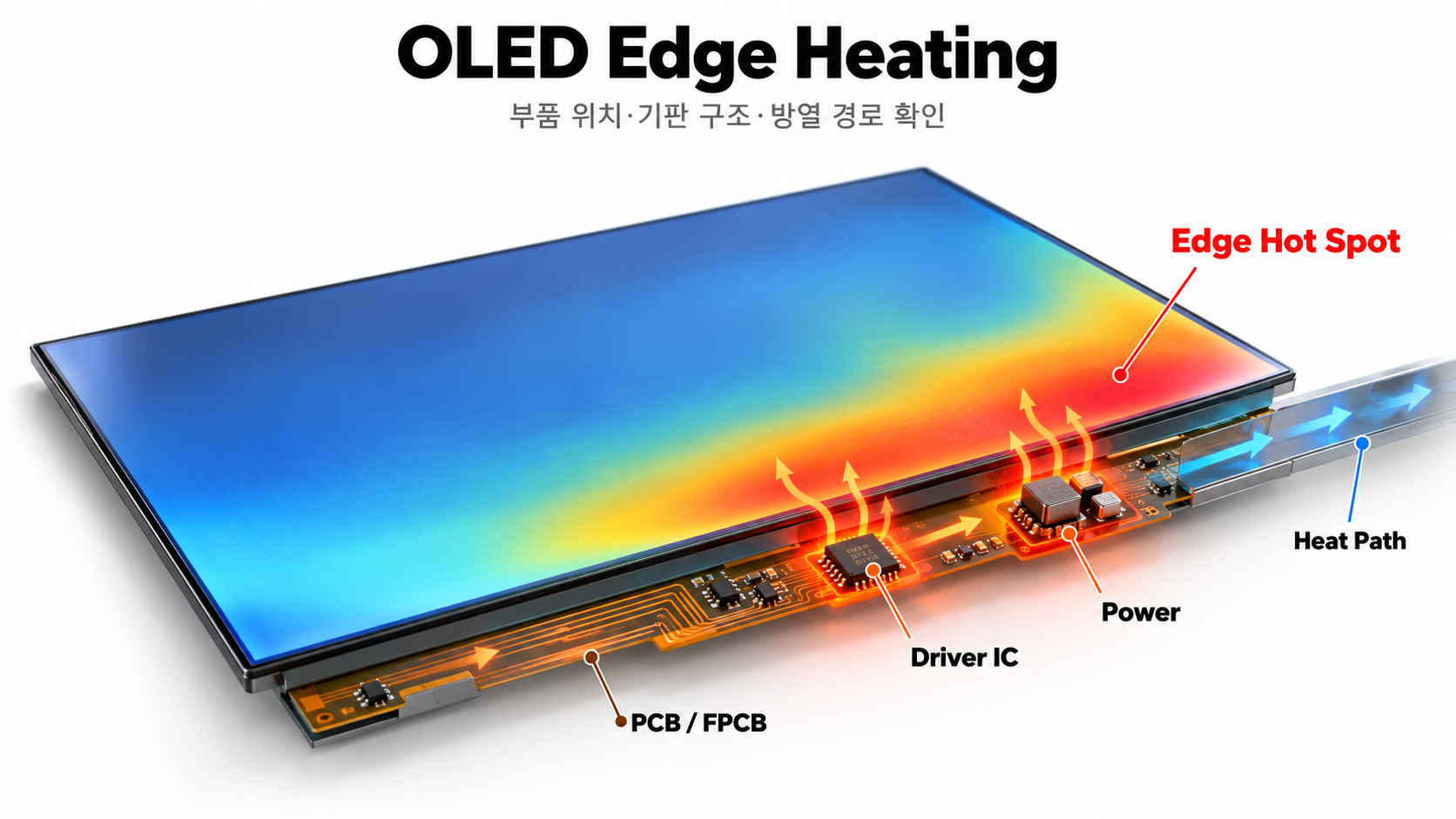

패널 자체뿐 아니라 Driver IC와 전원부도 확인해야 합니다. 작은 부품에서 많은 열이 발생하면 패널 가장자리나 특정 영역이 주변보다 뜨거워질 수 있습니다. 따라서 부품 위치, PCB 또는 FPCB 구조, 방열 경로 등을 함께 검토합니다.

③ 제품 내부 공기 흐름을 확인한다

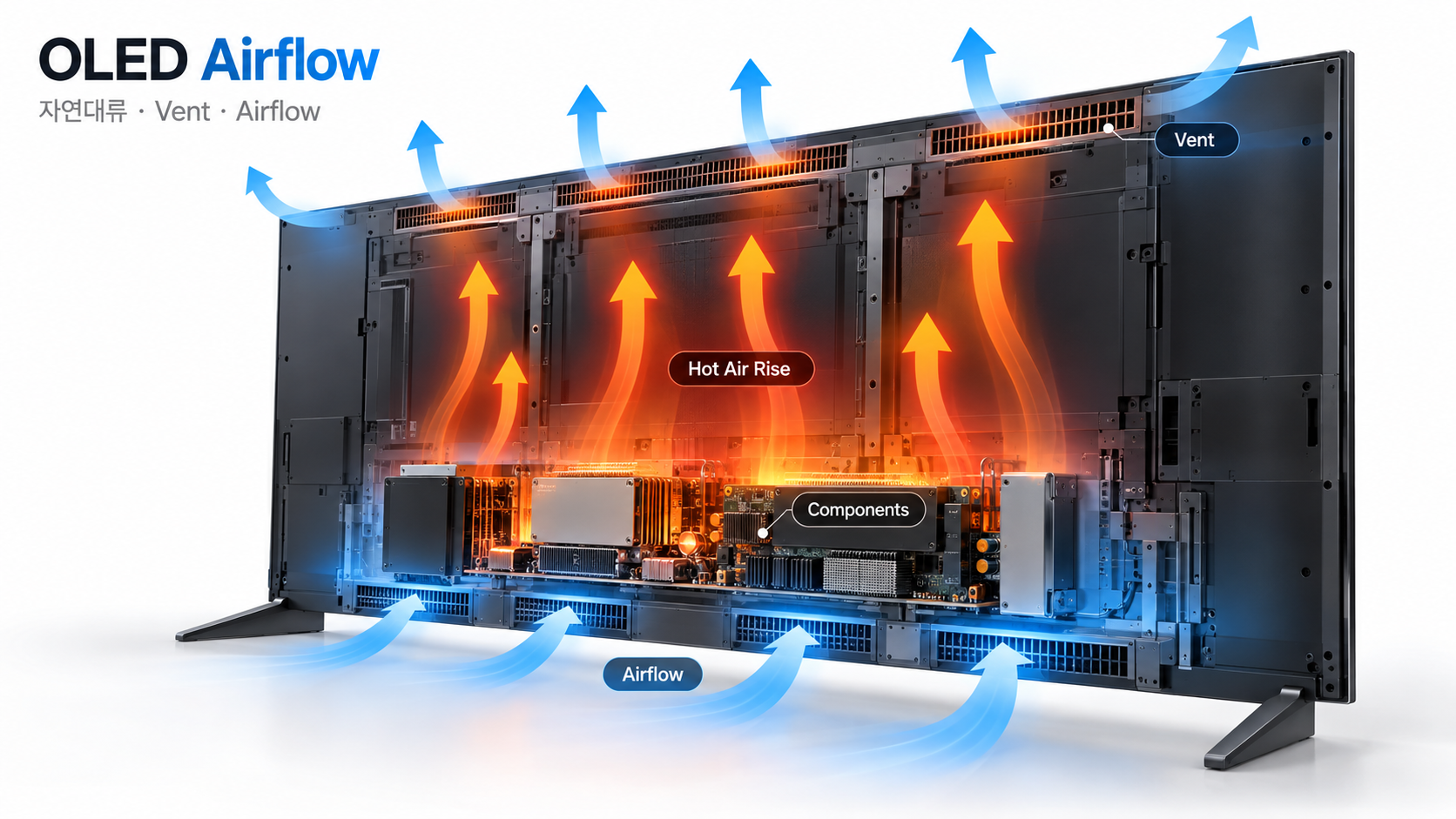

대형 OLED TV나 산업용 디스플레이처럼 내부 공간이 있는 제품은 자연대류나 Airflow도 중요합니다. 뜨거워진 공기는 위쪽으로 올라가려는 성질이 있습니다. 제품 내부에서 이 공기가 빠져나가지 못하면 내부 온도가 올라갈 수 있습니다. 따라서 Vent 구조와 부품 배치를 함께 살펴봐야 합니다.

④ 재료와 접촉면을 확인한다

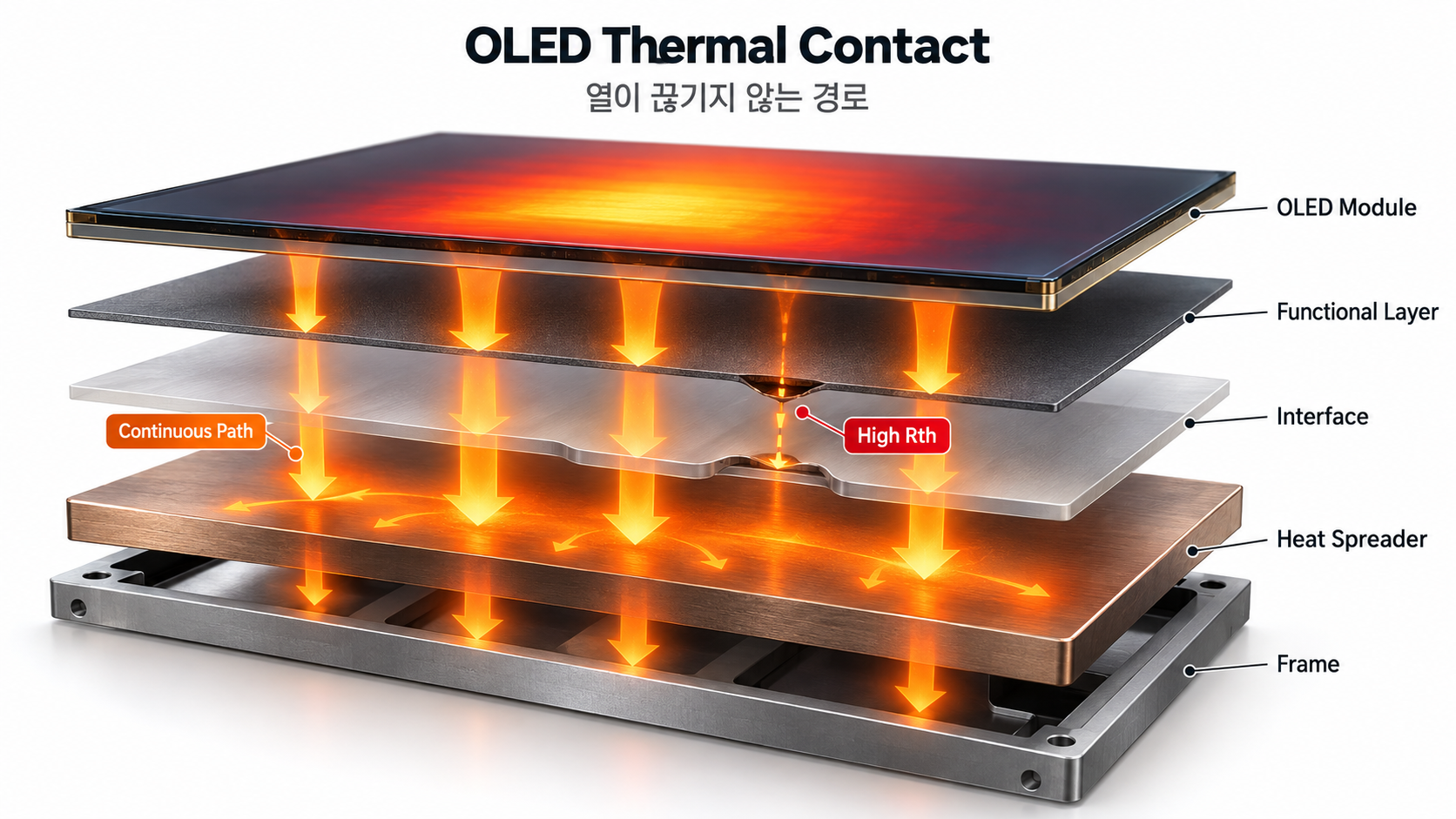

OLED 모듈 뒤쪽에는 여러 기능성 재료와 구조물이 들어갈 수 있습니다. 재료의 열전도 특성뿐 아니라 두 부품이 얼마나 잘 맞닿는지도 중요합니다. 열이 이동하는 중간에 접촉이 좋지 않은 부분이 존재하면 그 위치의 Thermal Resistance가 커질 수 있습니다. 결국 좋은 방열설계는 좋은 재료를 선택하는 것뿐 아니라 열이 끊기지 않고 이어지는 경로를 만드는 것입니다.

⑤ Thermal Simulation으로 온도를 예상한다

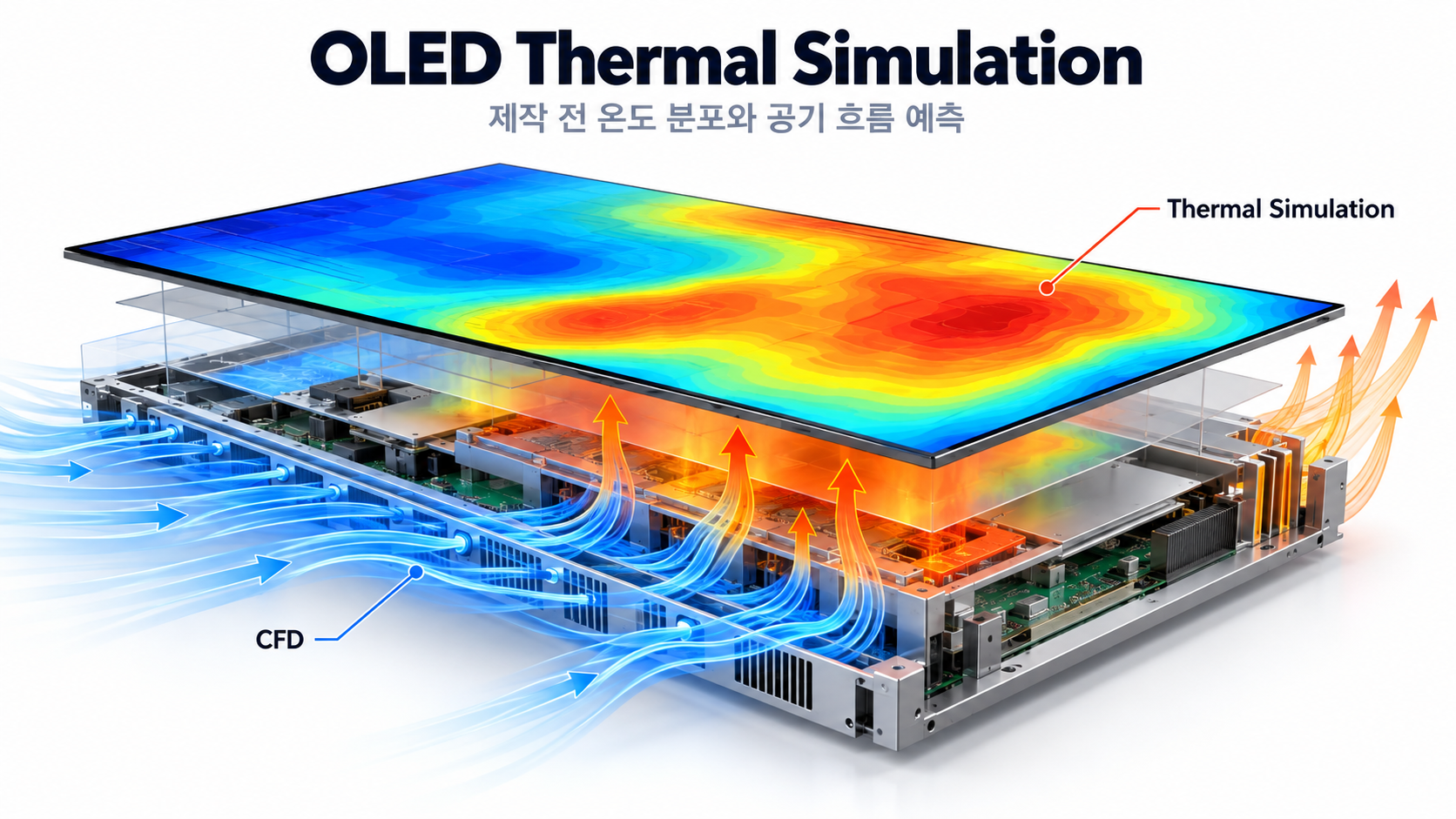

OLED 모듈을 실제로 제작하기 전에 컴퓨터로 온도 분포를 계산할 수 있습니다. 이를 Thermal Simulation(열해석)이라고 합니다. 제품 내부 공기의 움직임까지 함께 계산해야 한다면 CFD(Computational Fluid Dynamics, 전산유체역학)도 활용할 수 있습니다. 열해석을 이용하면 다음과 같은 질문을 검토할 수 있습니다. - OLED 중앙부는 얼마나 뜨거운가? - Driver IC 주변에 Hot Spot이 발생하는가? - 열확산 재료를 추가하면 온도분포가 달라지는가? - Frame으로 열이 제대로 전달되는가? - 제품 내부에 뜨거운 공기가 정체되는가?

⑥ 실제 제품에서 측정한다

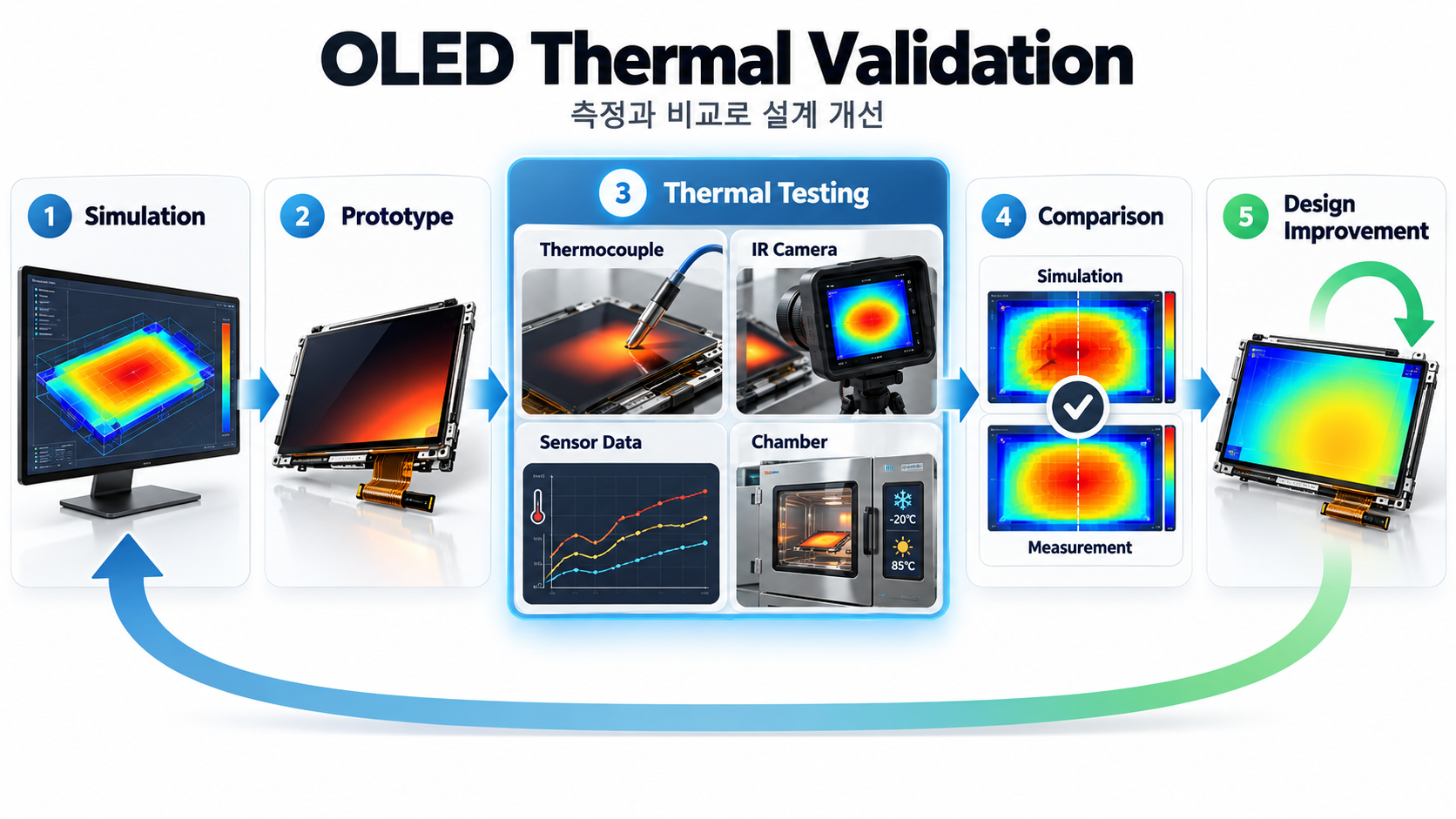

Simulation만으로 모든 것을 판단하지는 않습니다. 실제 OLED 모듈 또는 완성제품의 온도를 측정해 계산 결과와 비교합니다. 대표적인 방법으로는 - Thermocouple 등의 온도센서 - Infrared Thermal Camera(열화상 카메라) - 패널 내부 센서 데이터 - 환경 챔버를 이용한 온도시험 등을 검토할 수 있습니다. 이 과정은 매우 중요합니다. Simulation → Prototype → Thermal Testing → Comparison → Design Improvement 의 과정을 반복해야 실제 사용환경에 가까운 Thermal Design을 만들 수 있기 때문입니다.

05. 실제 산업에서는 어디에 쓰일까?

① OLED TV

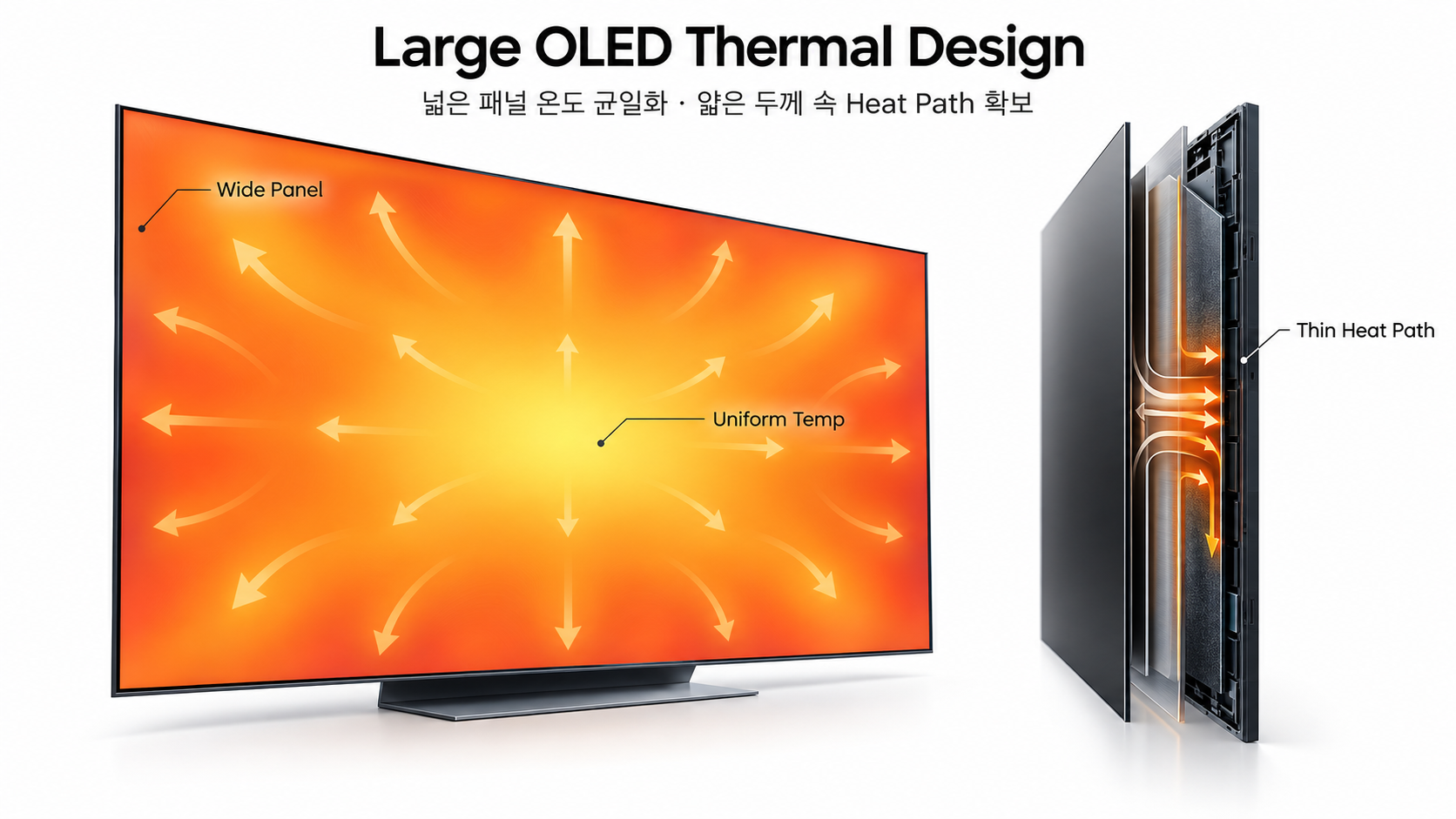

대형 OLED TV는 화면 면적이 넓습니다. 따라서 특정 위치만 냉각하기보다 넓은 패널의 온도를 고르게 유지하는 것이 중요합니다. 또한 제품 두께와 디자인을 얇게 만드는 요구가 있기 때문에 제한된 공간에서 Heat Path를 확보해야 합니다.

② 스마트폰·태블릿

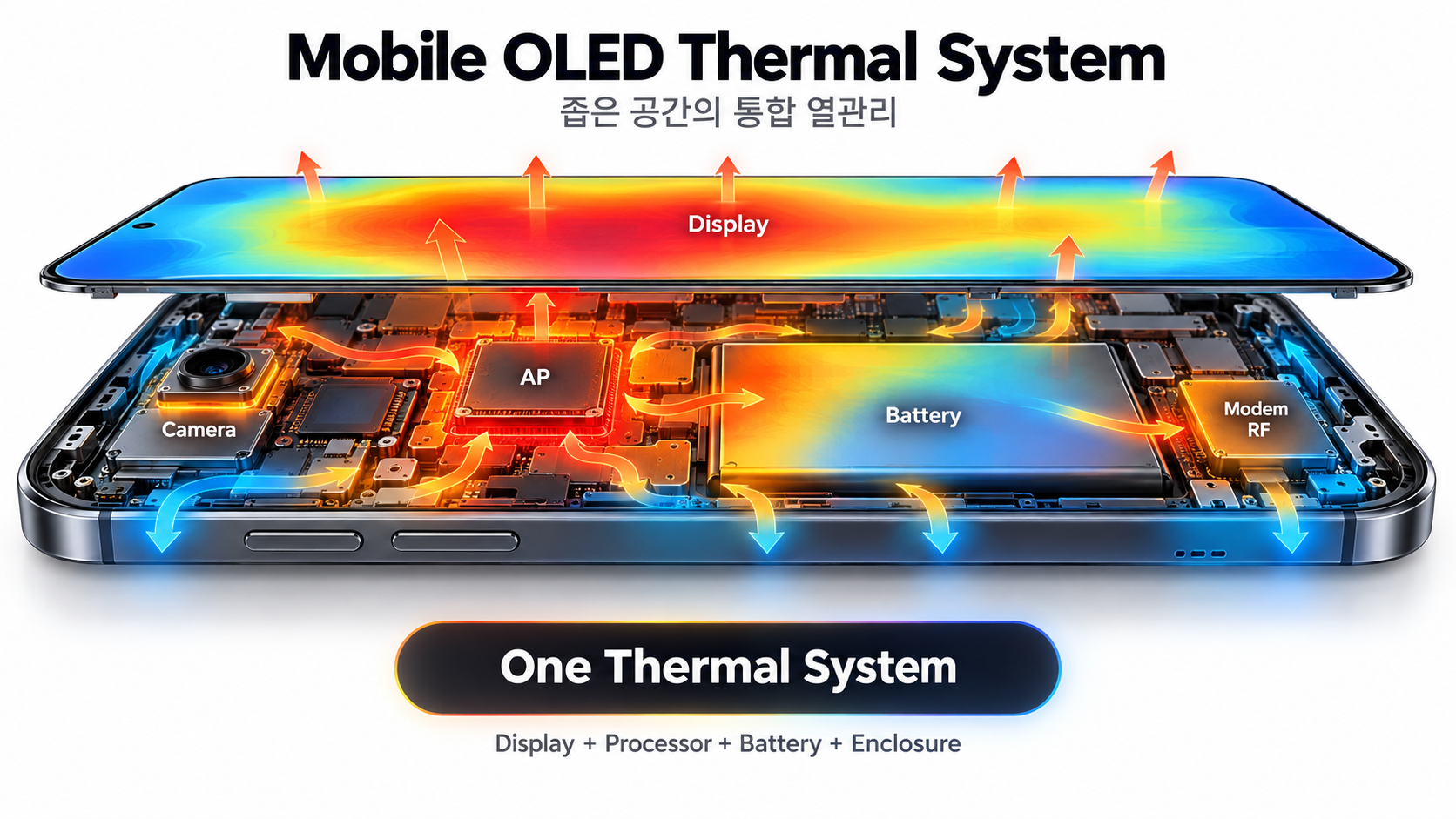

모바일 OLED는 디스플레이뿐 아니라 AP, 배터리, 카메라, 통신칩 등 여러 발열원이 매우 좁은 공간에 들어갑니다. 따라서 화면에서 발생한 열만 따로 볼 수 없습니다. 스마트폰에서는 Display + Processor + Battery + Enclosure를 하나의 Thermal System으로 분석할 필요가 있습니다.

③ 차량용 OLED Display

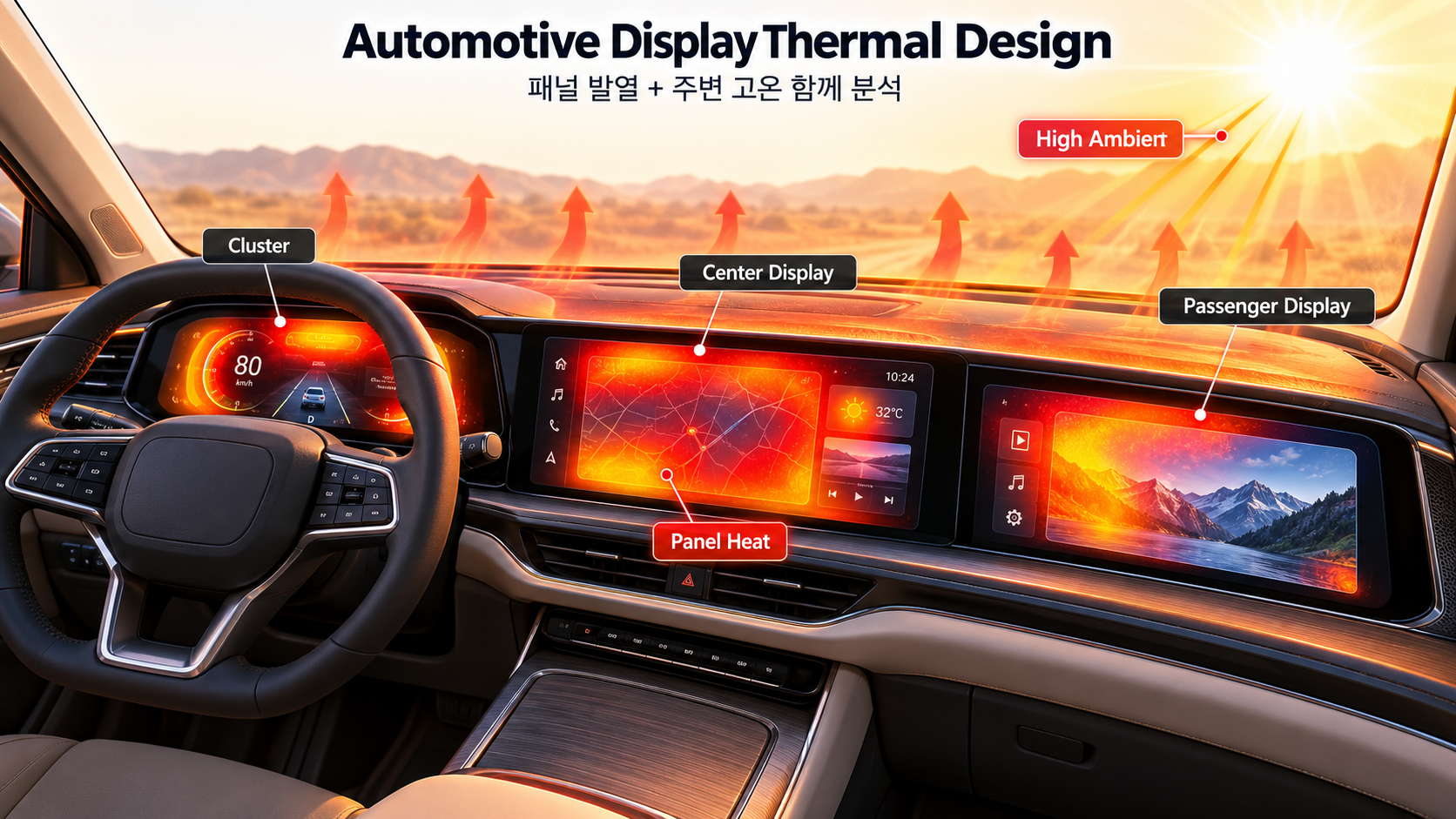

자동차에는 Cluster, Center Information Display, Passenger Display 등 다양한 디스플레이가 사용됩니다. 차량용 디스플레이는 일반 실내 전자제품보다 외부 환경의 영향을 크게 받을 수 있습니다. 여름철 차량 내부 온도처럼 높은 주변온도 조건까지 고려해야 하므로 패널 자체의 발열과 주변 환경온도를 함께 분석해야 합니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. OLED는 백라이트가 없으니 열도 거의 발생하지 않는다?

그렇지 않습니다. OLED는 백라이트가 필요하지 않지만 발광소자와 TFT, Driver IC, 전원회로 등이 전력을 사용합니다. 따라서 OLED에도 Thermal Management가 필요합니다.

오해 2. 화면 전체의 평균온도만 낮으면 된다?

평균온도만 보는 것은 충분하지 않을 수 있습니다. OLED에서는 특정 위치의 Hot Spot과 화면 전체의 온도차도 중요합니다. 평균은 낮아도 일부 영역만 과도하게 뜨거울 수 있기 때문입니다. 따라서 Maximum Temperature + Temperature Distribution을 함께 살펴봐야 합니다.

오해 3. 열전도율이 높은 재료를 붙이면 문제가 해결된다?

항상 그렇지는 않습니다. 열이 실제로 어디서 발생하고 어느 방향으로 이동하는지를 먼저 알아야 합니다. 열전도성이 좋은 재료도 Heat Path와 맞지 않는 위치에 사용하면 기대한 효과가 제한될 수 있습니다. Thermal Design의 핵심은 재료 하나가 아니라 전체 열경로입니다.

07. 앞으로 무엇이 중요해질까?

① 더 높은 밝기와 Thermal Management의 균형

디스플레이에서는 밝기와 화질을 높이려는 요구가 계속되고 있습니다. 하지만 더 높은 성능을 요구할수록 전력과 열 문제도 함께 검토해야 합니다. 따라서 앞으로도 단순한 최대 밝기보다 성능·전력·온도의 균형이 중요한 설계조건이 될 것입니다.

② 얇은 디스플레이에서 Heat Spreading

OLED의 장점 중 하나는 얇고 다양한 형태의 디스플레이를 만들 수 있다는 점입니다. 하지만 제품이 얇아지면 방열 구조를 넣을 공간도 제한될 수 있습니다. 따라서 얇은 구조 안에서 열을 넓고 빠르게 퍼뜨리는 재료와 구조 설계가 계속 중요해질 수 있습니다.

③ Panel과 Product Thermal Design의 통합

앞으로 OLED 열관리는 패널 제조사만의 문제가 아닙니다. 스마트폰, 자동차, TV와 같은 완성제품에서는 다른 발열부품과 OLED가 서로 영향을 줍니다. 따라서 Panel Thermal Design - Electronics Thermal Design - Product Cooling 을 함께 보는 통합적인 접근이 더욱 중요해질 것입니다.
