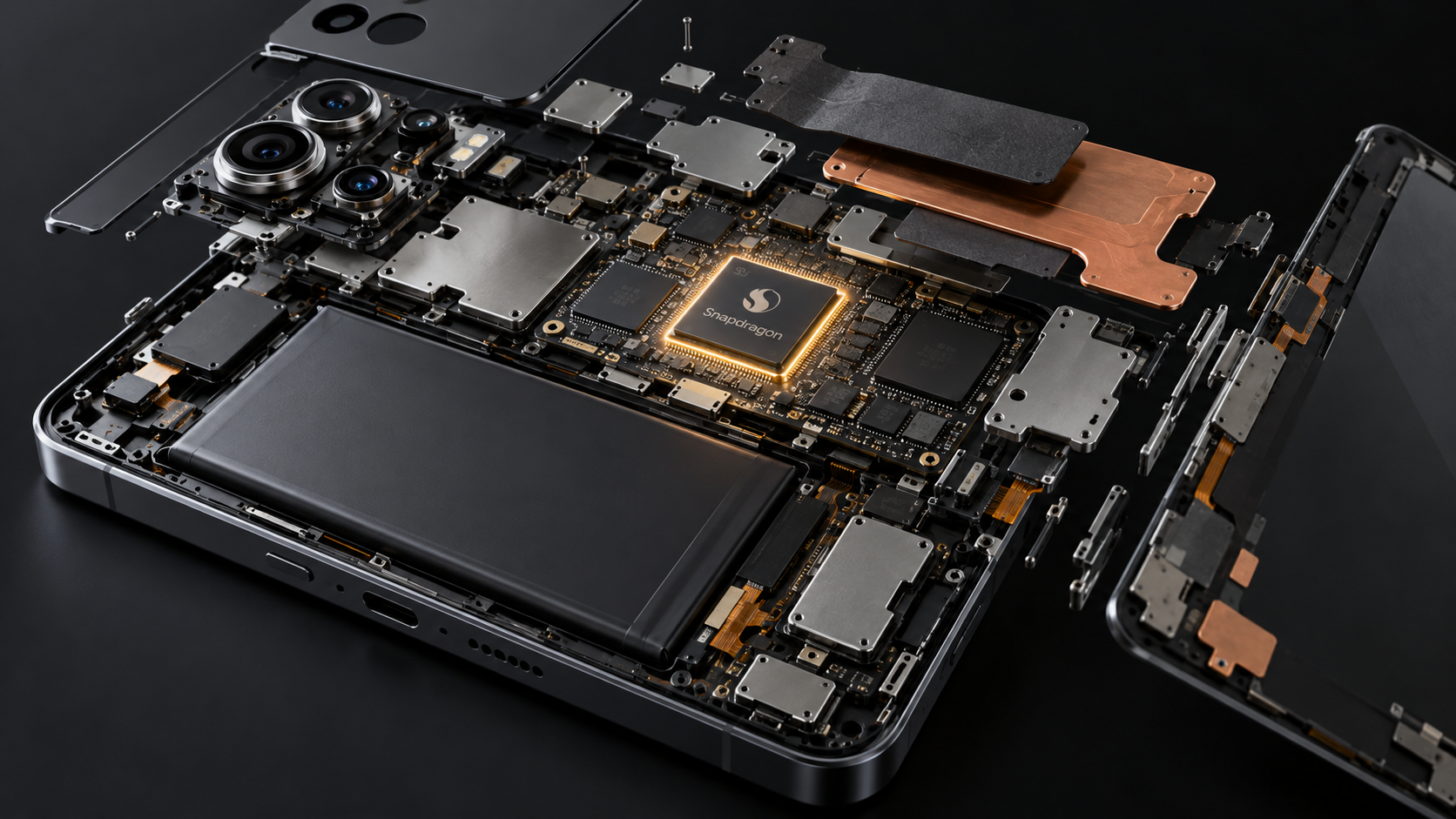

Smartphone SoC는 왜 뜨거워질까? 스마트폰 발열 원리와 Vapor Chamber·열관리 기술 이해하기

01. 한눈에 이해하기

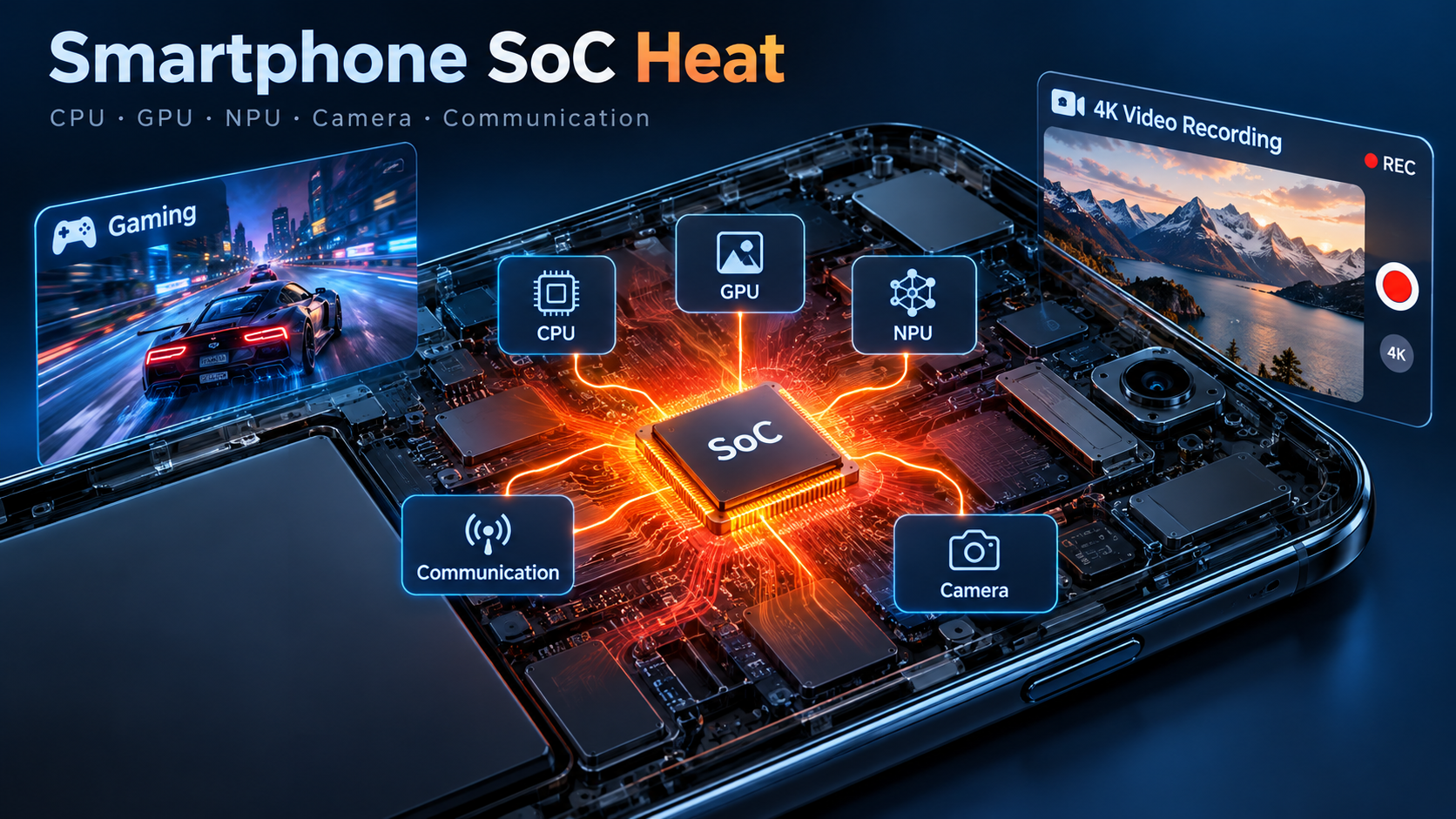

스마트폰을 사용하다 보면 게임을 하거나 고화질 영상을 촬영할 때 기기가 따뜻해지는 것을 느낄 수 있습니다. 이 열의 주요 원인 중 하나가 스마트폰 안에서 계산을 처리하는 SoC입니다. SoC(System on a Chip, 시스템 온 칩)는 여러 전자 기능을 하나의 반도체 칩에 모은 것입니다. CPU는 일반적인 계산을, GPU는 화면과 그래픽을, NPU는 인공지능 연산을 주로 처리합니다. 통신과 카메라 처리 기능도 SoC 또는 그와 연결된 회로에서 담당합니다. 여러 기능이 동시에 동작하면 전기 사용량이 늘어날 수 있습니다. 이때 발생한 열을 밖으로 충분히 전달하지 못하면 칩 내부 온도가 상승하고, 스마트폰이 성능을 조절할 수 있습니다.

02. 왜 열이 문제가 되는가

① SoC에서 열은 어떻게 발생할까?

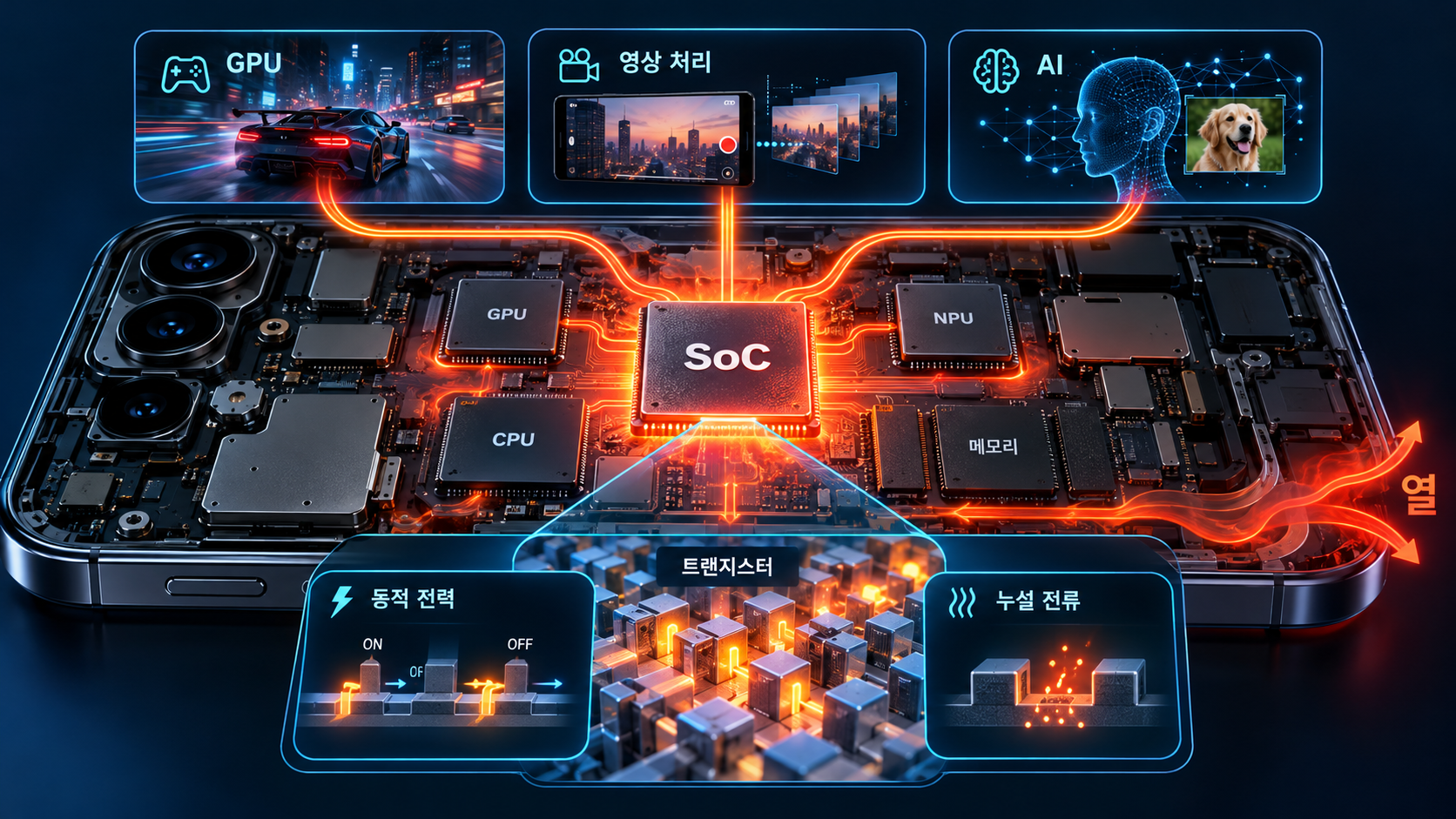

SoC 안에는 아주 많은 트랜지스터가 있습니다. 트랜지스터는 전류의 흐름을 제어하는 작은 스위치입니다. 계산을 위해 스위치가 반복해서 켜지고 꺼지는 과정에서 에너지가 소비됩니다. 대표적으로 전기 신호를 바꿀 때 발생하는 동적 소비전력과, 회로가 대기 중일 때도 흐를 수 있는 누설전류에 의한 소비전력이 있습니다. 이 전기에너지의 상당 부분은 최종적으로 열로 바뀝니다. 게임에서는 GPU에 높은 부하가 걸릴 수 있고, 동영상 촬영에서는 이미지 처리와 영상 압축을 담당하는 회로가 동작합니다. 온디바이스 AI 기능은 NPU뿐 아니라 CPU·GPU·메모리 등 여러 자원을 함께 사용할 수 있습니다.

② SoC만 스마트폰을 뜨겁게 만들까?

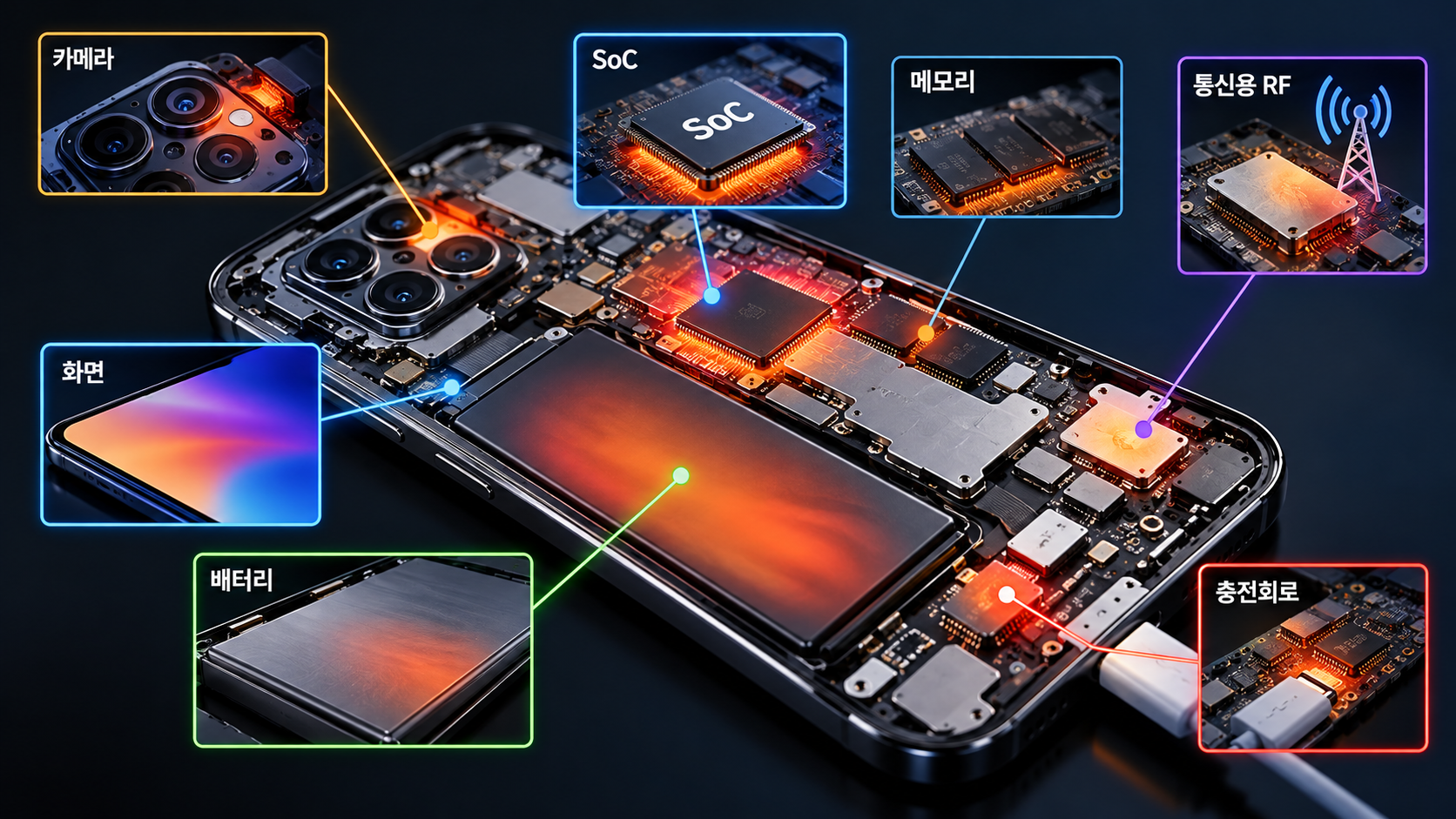

아닙니다. 화면, 배터리, 충전회로, 통신용 RF 회로에서도 열이 발생합니다. 특히 충전 중 사용하거나 신호가 약한 환경에서 통신할 때는 SoC 발열 외의 요인도 함께 살펴야 합니다. 따라서 스마트폰이 뜨겁다는 이유만으로 발열 원인을 전부 CPU나 GPU로 단정할 수는 없습니다. 실제 열문제는 장치 전체의 전력 사용과 온도분포를 확인해야 이해할 수 있습니다.

③ 온도가 높아지면 성능이 왜 떨어질까?

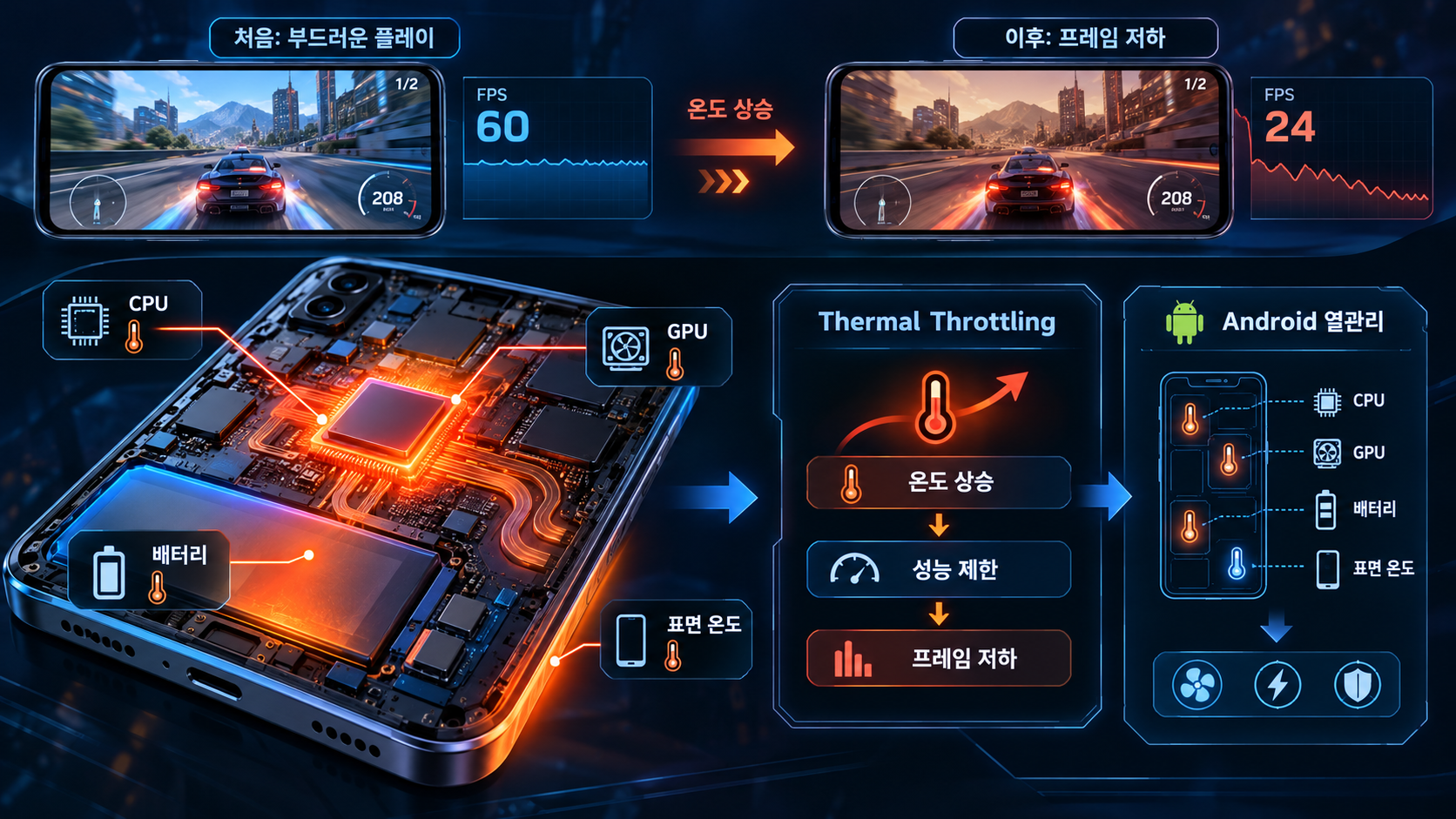

SoC에는 설계와 보호정책에 따른 허용 온도 범위가 있습니다. 온도가 올라가 보호가 필요해지면 시스템은 프로세서의 동작 속도나 전력 사용을 줄일 수 있습니다. 이를 Thermal Throttling(열에 의한 성능 제한)이라고 합니다. 예를 들어 게임을 처음 시작할 때는 화면이 부드럽다가 시간이 지나면서 프레임이 떨어질 수 있습니다. 물론 이런 현상은 앱 최적화, 메모리, 배터리 전력제한 등 다른 원인도 있으므로 온도만으로 판단해서는 안 됩니다. Android는 CPU·GPU·배터리·기기 표면 등 여러 위치의 온도 정보를 이용해 온도 상태를 관리하고, 필요할 때 성능 제한이나 보호 조치를 적용할 수 있도록 지원합니다.

④ 수명과 사용 안전에도 관계가 있을까?

높은 온도와 큰 온도 변화가 반복되면 반도체 패키지와 접합재료 등에 열적 부담이 생길 수 있습니다. 배터리의 온도 또한 별도로 관리해야 하며, 시스템은 사용자에게 닿는 표면의 온도도 고려합니다. 중요한 것은 “따뜻하다 = 고장”이라고 해석하지 않는 것입니다. 부품 내부 온도, 기기 표면 온도, 배터리 온도는 서로 다르며 실제 안전 판단에는 제조사의 설계기준과 계측 결과가 필요합니다.

03. 열은 어디로 이동하는가

열은 SoC 내부에서 저절로 사라지지 않습니다. 칩에서 기기 외장까지 이동한 뒤 공기와 주변 환경으로 빠져나가야 합니다. 이 열의 이동 경로를 Heat Path(열전달 경로)라고 합니다. 일반적인 스마트폰의 열 흐름을 단순화하면 다음과 같습니다. 실제 구조는 제조사와 제품별로 다릅니다.

Junction Temperature와 Thermal Resistance

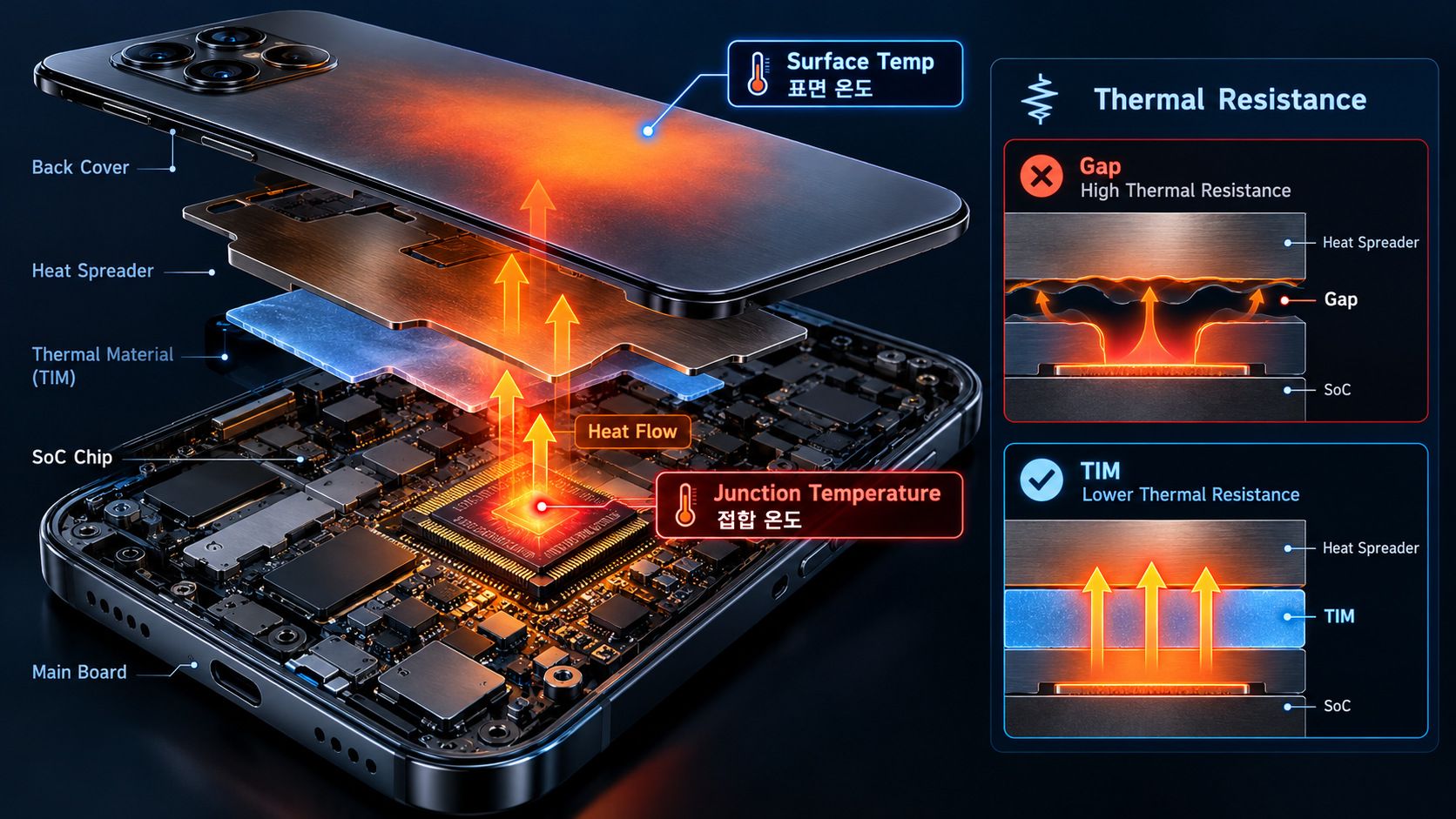

Junction Temperature(접합 온도)는 반도체 내부에서 동작이 이루어지는 부분의 온도를 가리키는 중요한 기준입니다. 손으로 만져지는 스마트폰 뒷면 온도와 같지 않을 수 있습니다. Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 열저항이 큰 부품이나 접촉면이 있으면 칩 내부에서 외부로 열을 전달하는 데 불리할 수 있습니다. 예를 들어 SoC와 방열재료 사이에 작은 틈이 생기면 열 이동이 방해받을 수 있습니다. 그래서 TIM(Thermal Interface Material, 열전달 계면재료)을 사용해 접촉 열저항을 줄이는 설계를 검토합니다.

Hot Spot은 왜 중요할까?

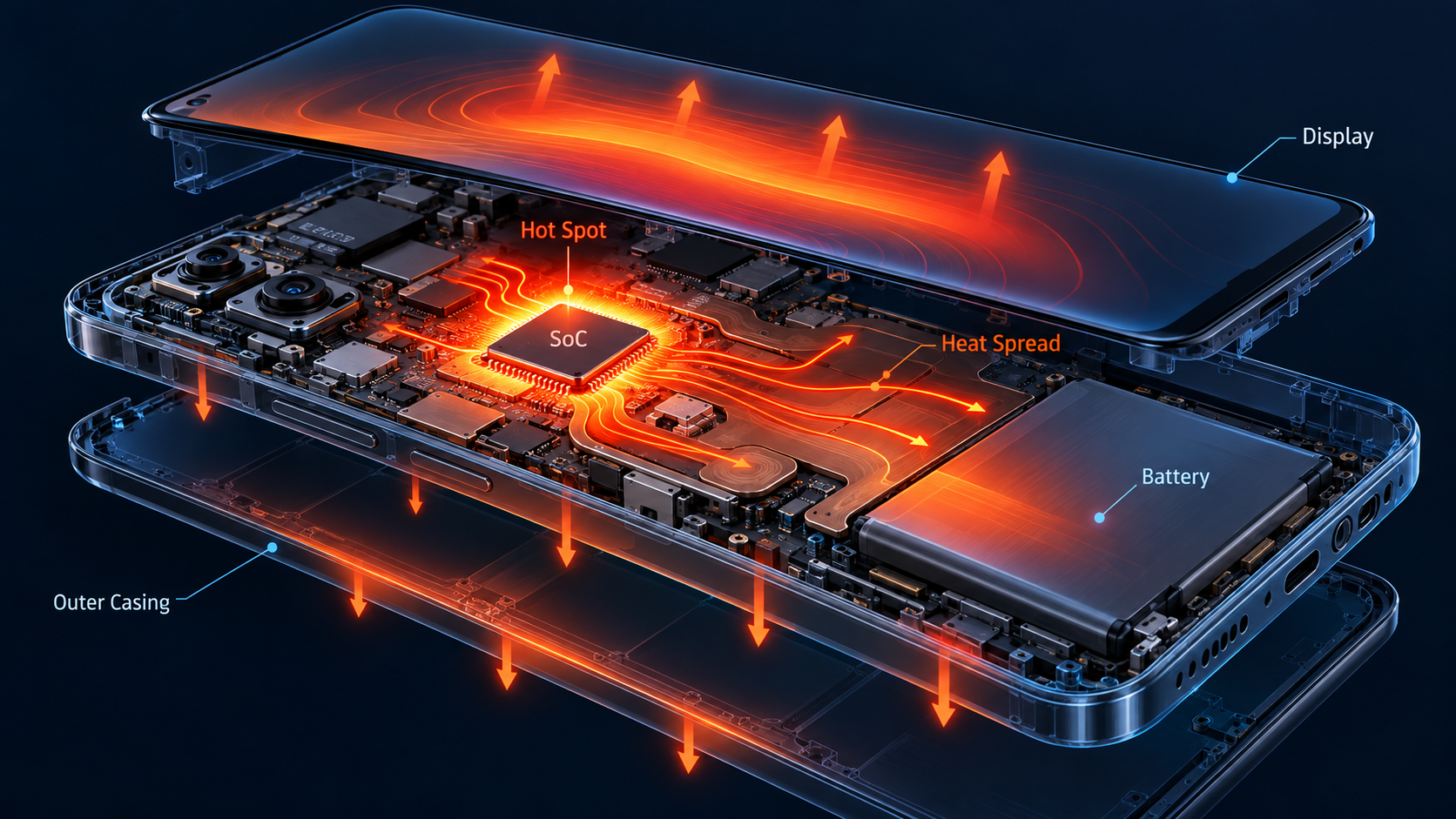

Hot Spot(국부 고온부)은 주변보다 온도가 높은 영역입니다. 고성능 SoC 주변에서 발생할 수 있고, 부품 배치와 열전달 경로에 따라 위치가 달라집니다. 엔지니어는 가장 뜨거운 지점만 보는 것이 아니라 주변 배터리·디스플레이·외장으로 열이 어떻게 퍼지는지도 확인합니다. 좁은 스마트폰 내부에서는 다른 부품의 발열이 서로 영향을 줄 수 있기 때문입니다.

04. 엔지니어는 어떻게 해결하는가

① 먼저 칩과 소프트웨어가 사용하는 전력을 줄인다

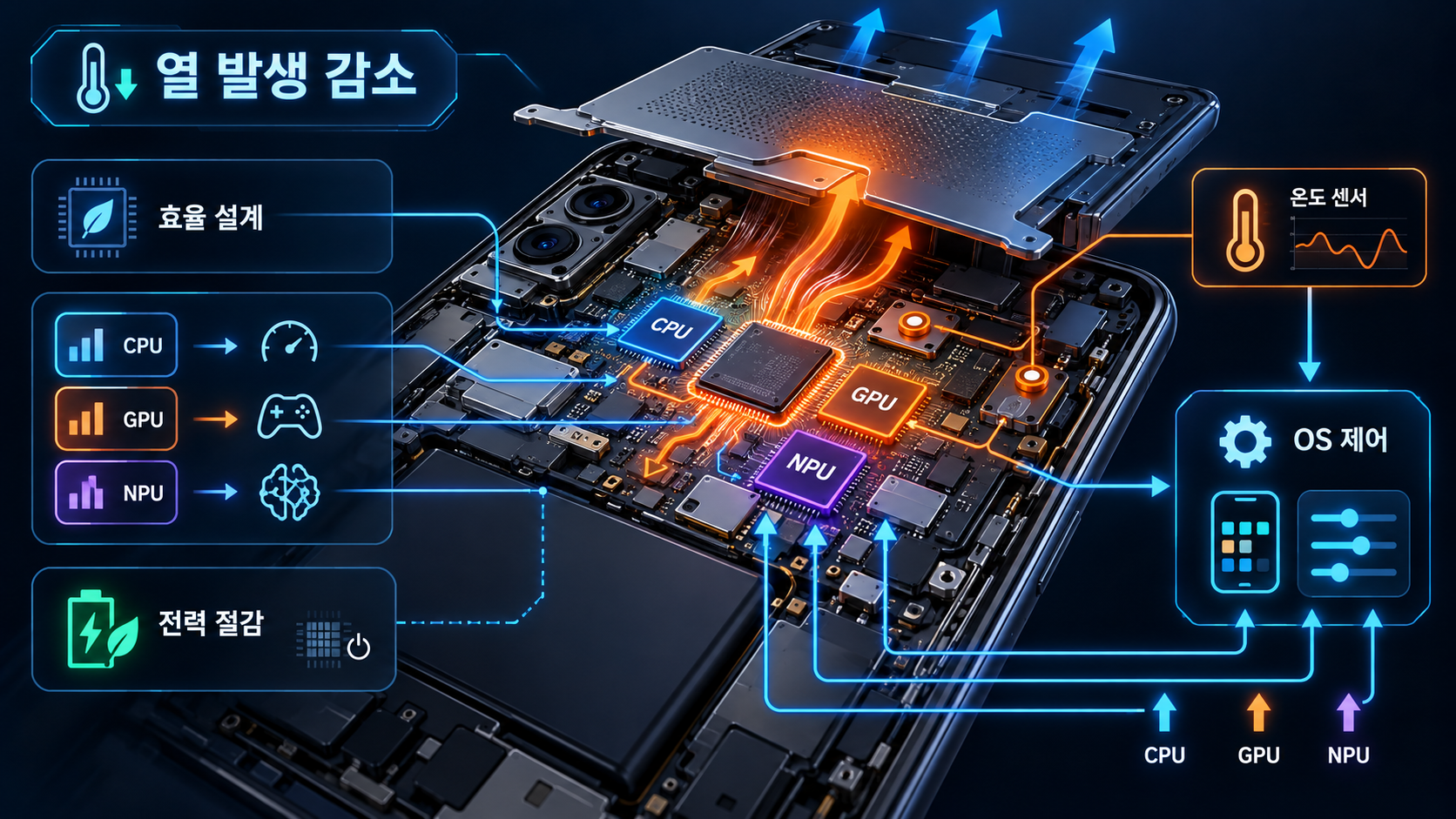

냉각 기술의 첫 단계는 열을 덜 만드는 것입니다. 회로를 효율적으로 설계하고, 필요한 작업에 알맞은 CPU·GPU·NPU를 사용하며, 사용하지 않는 회로의 전력을 줄이는 방법이 있습니다. 운영체제도 온도센서 정보를 보고 앱과 프로세서의 동작을 조정합니다. 이렇게 발열 억제와 열배출을 함께 고려해야 사용자가 느끼는 성능을 안정적으로 유지할 수 있습니다.

② TIM과 Graphite Sheet로 열을 전달하고 퍼뜨린다

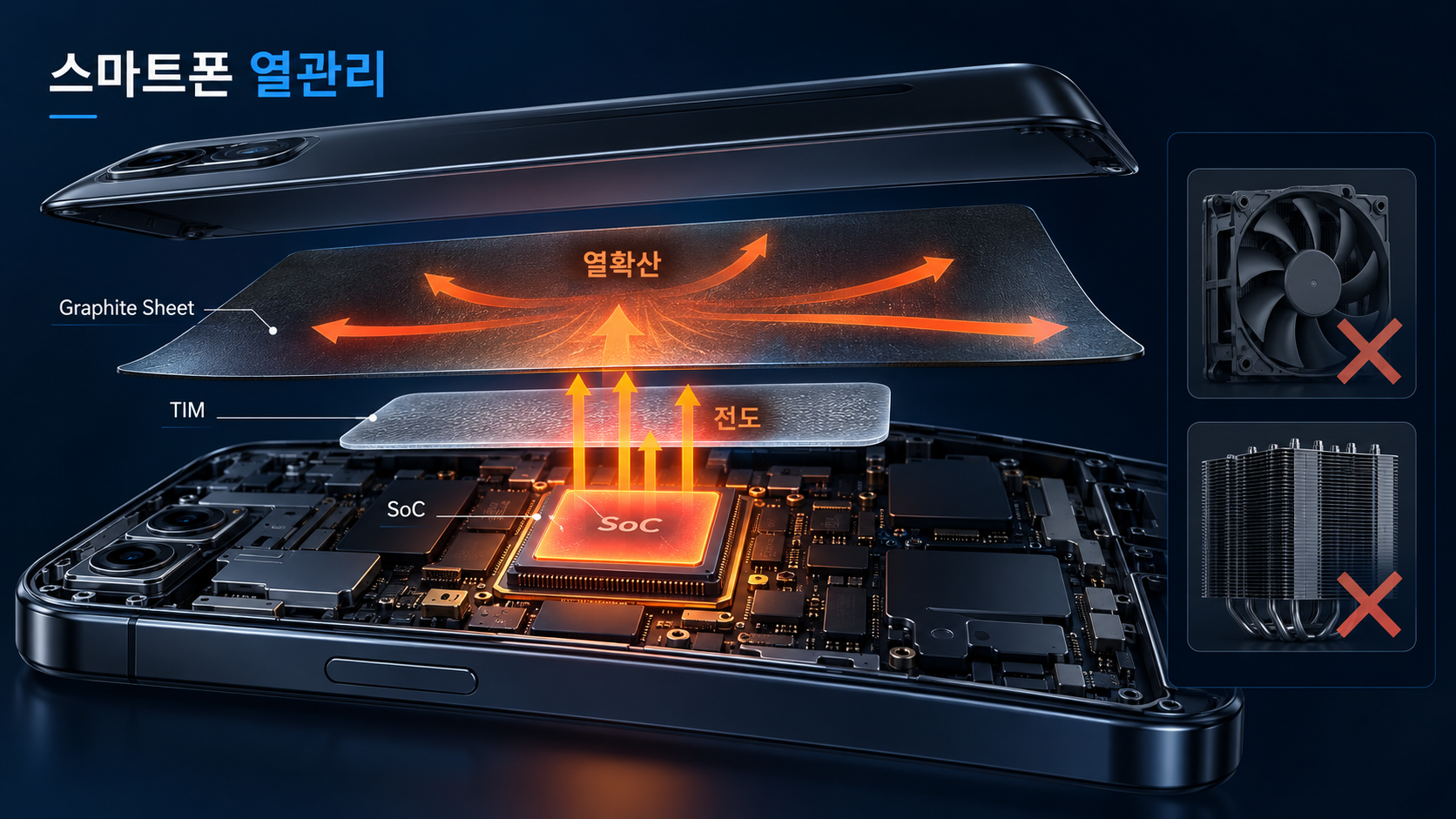

스마트폰은 대부분 얇고 밀폐된 구조라 PC처럼 큰 팬과 방열판을 넣기 어렵습니다. 그래서 전도(접촉한 재료를 따라 열이 이동하는 현상)와 열확산이 특히 중요합니다. TIM은 서로 맞닿는 부품 사이의 작은 틈을 줄입니다. Graphite Sheet(흑연 시트)는 열을 넓은 면적으로 확산하도록 돕는 재료입니다. 다만 재료마다 방향별 열전도 특성이 다르므로 실제 배치와 두께가 중요합니다.

③ Vapor Chamber는 무엇일까?

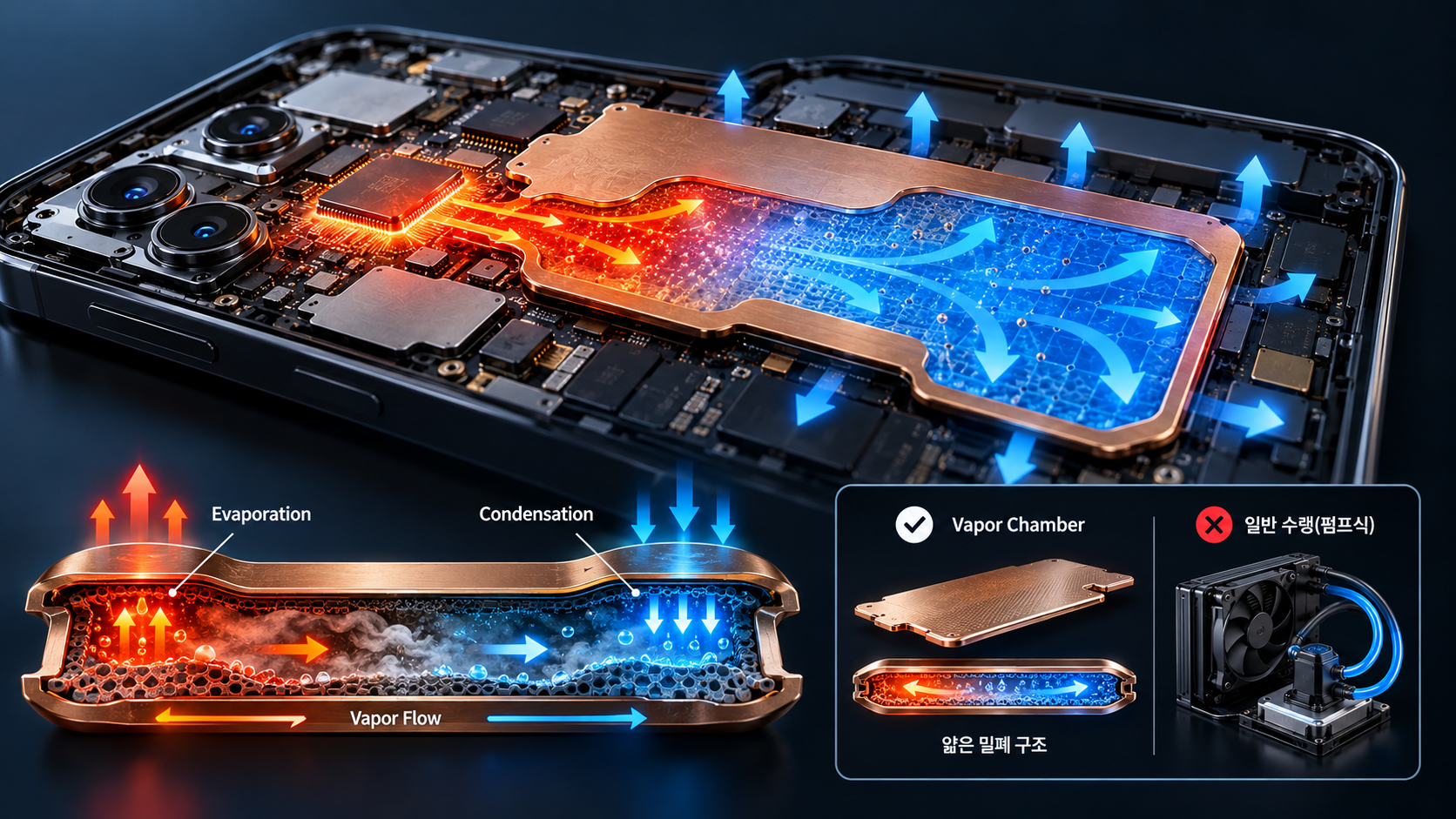

Vapor Chamber(베이퍼 챔버)는 내부에 밀봉된 작동유체가 있는 얇은 열확산 부품입니다. 뜨거운 부분에서 유체가 증발하고 상대적으로 차가운 부분에서 응축하는 과정을 통해 열을 넓은 면적으로 이동시키도록 설계됩니다. 여기서 중요한 점은 스마트폰 베이퍼 챔버가 일반적인 펌프식 수랭과 다르다는 것입니다. 보통 외부 호스나 펌프로 냉각수를 순환시키지 않으며, 얇은 밀폐 구조 안에서 증발·응축을 이용합니다. 실제 삼성전자는 일부 Galaxy 제품에 베이퍼 챔버와 새로운 TIM을 적용했다고 공식적으로 설명합니다. 따라서 스마트폰 SoC 기사에서 대표적인 방열방식은 “TIM + 열확산 시트 + 베이퍼 챔버” 조합으로 소개하는 것이 적절합니다.

④ 공랭과 액체냉각은 어떻게 구분할까?

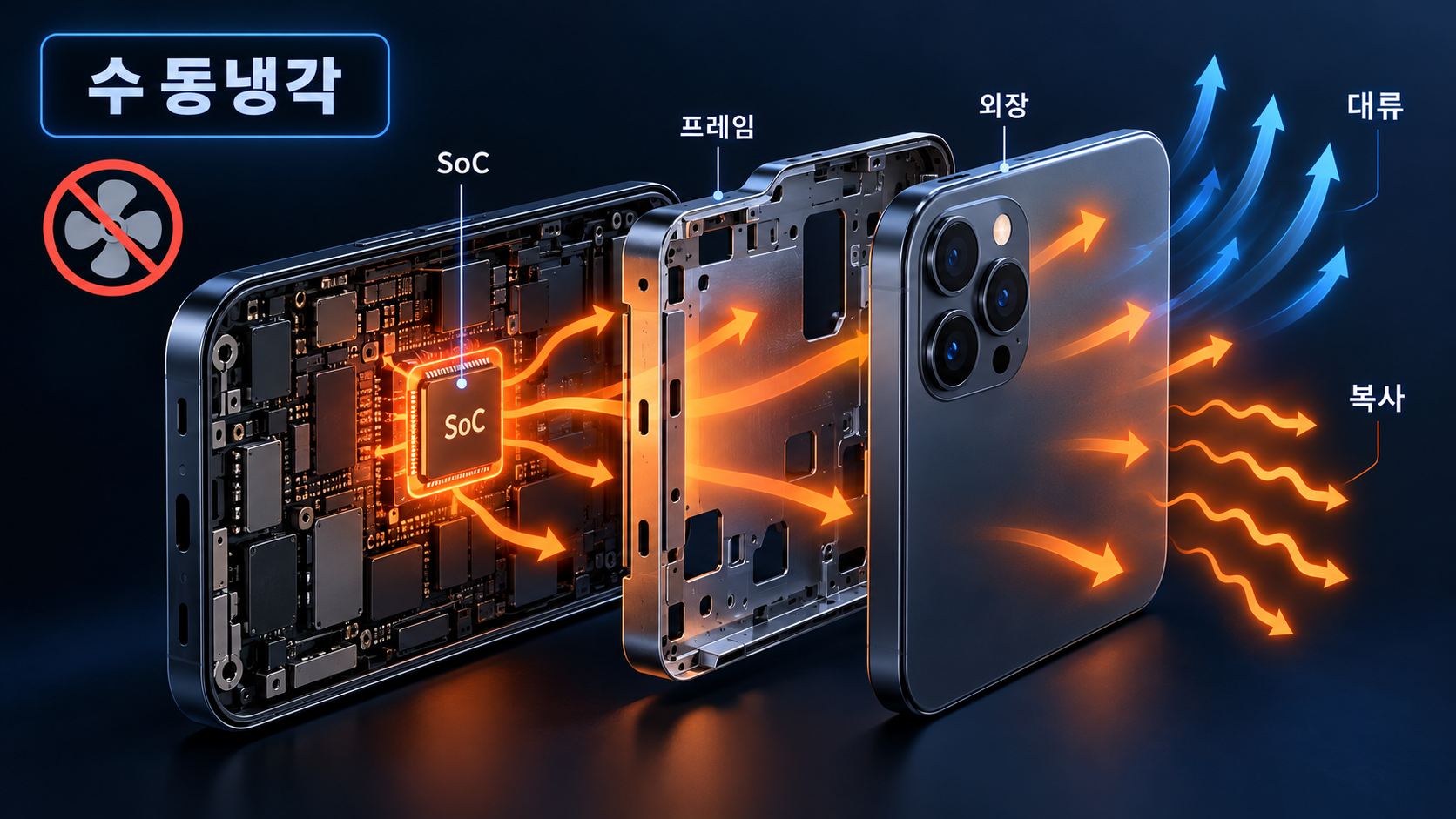

일반적인 스마트폰은 내부 팬이 없는 수동냉각(Passive Cooling)이 중심입니다. 열은 기기 프레임과 외장으로 퍼진 뒤 주변 공기로 대류와 복사를 통해 방출됩니다. 일부 게임용 장치나 외장 액세서리는 팬을 이용한 강제공랭을 적용할 수 있습니다. 반면 배관·펌프가 있는 액체냉각은 보통 일반적인 스마트폰 SoC의 기본 냉각방식이 아닙니다. 베이퍼 챔버를 “수랭식 배관”으로 표현하지 않아야 합니다.

⑤ CFD·Thermal Simulation으로 미리 예측한다

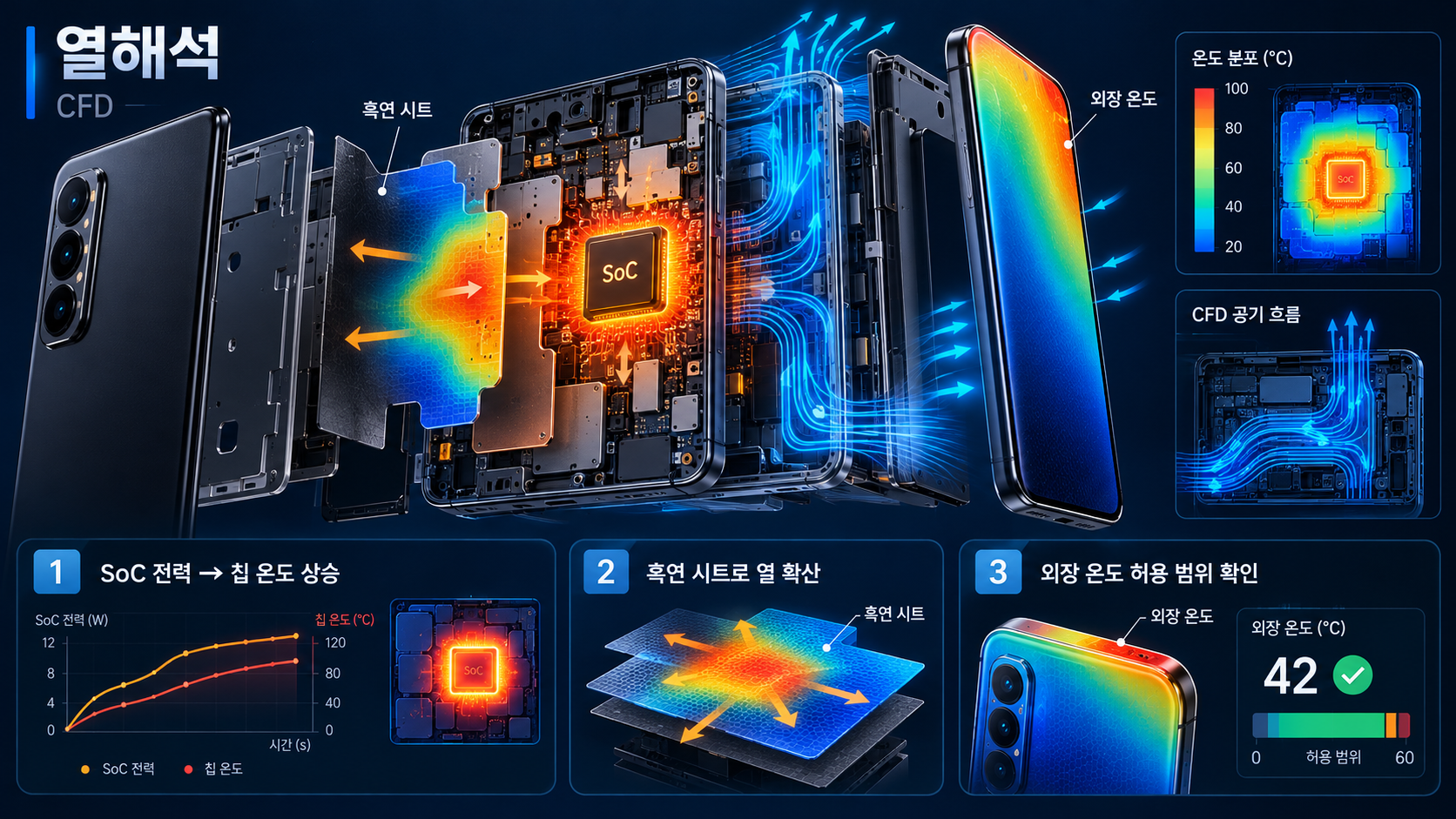

Thermal Simulation(열해석)은 컴퓨터에서 기기의 온도와 열 이동을 계산하는 기술입니다. CFD(Computational Fluid Dynamics, 전산유체역학)는 공기 흐름과 대류 등의 영향을 함께 살펴보는 데 사용합니다. 예를 들어 SoC의 전력 사용이 증가했을 때 칩 온도가 얼마나 올라가는지, 흑연 시트가 열을 어느 방향으로 퍼뜨리는지, 외장 온도가 허용 범위 안에 있는지 등을 검토할 수 있습니다. 스마트폰처럼 얇은 제품에서는 열전도 해석과 주변 공기로의 방열, 손으로 쥐는 사용조건까지 고려하는 접근이 유용합니다.

⑥ Thermal Testing으로 실제 제품을 검증한다

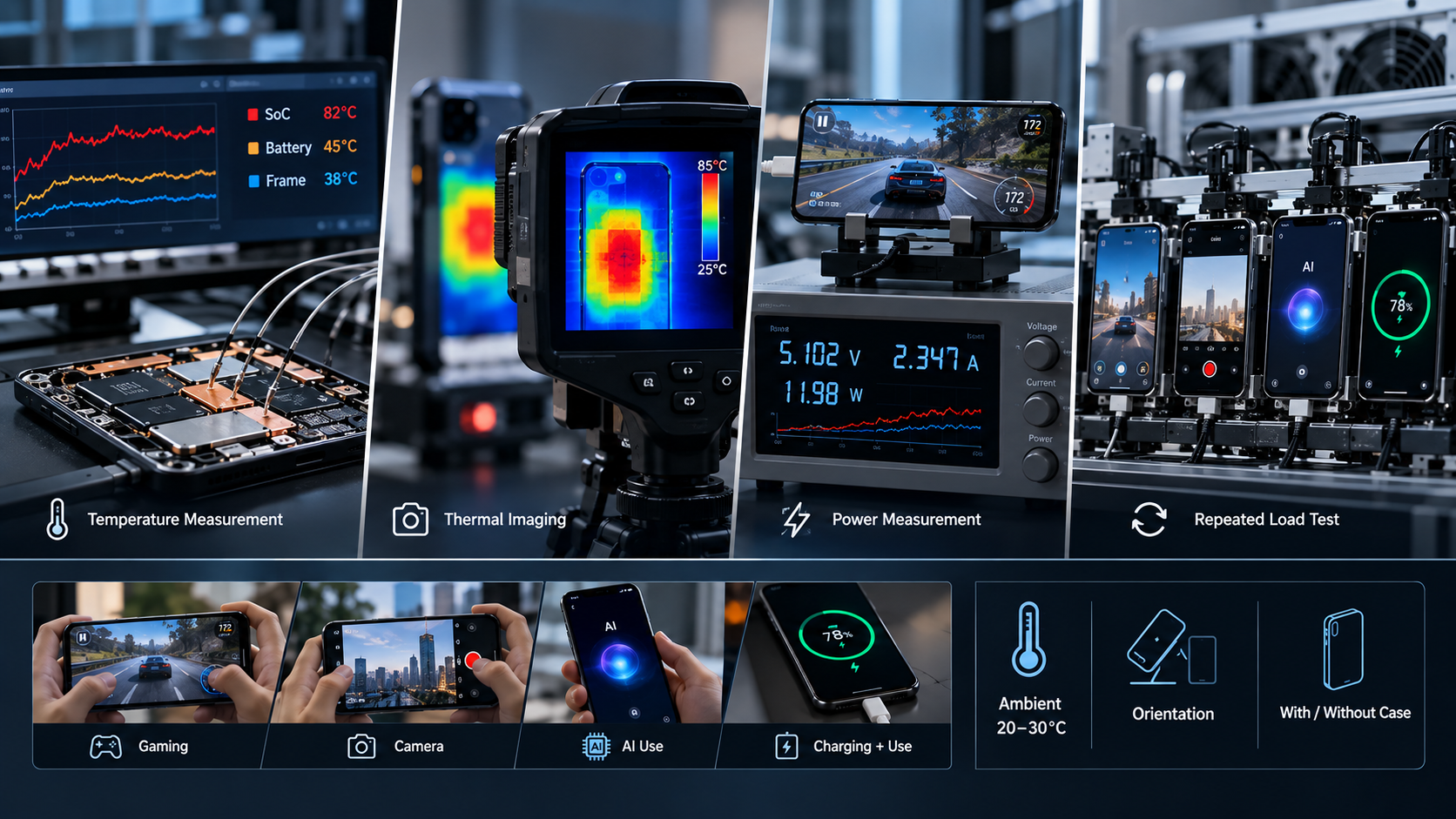

열해석 결과는 실제 측정으로 확인해야 합니다. 엔지니어는 온도센서, 열화상 카메라, 소비전력 계측 및 반복 부하 시험 등을 활용할 수 있습니다. 게임 실행, 장시간 카메라 촬영, AI 기능 사용, 충전 중 사용 같은 조건을 구분하면 발열 원인을 더 정확히 확인할 수 있습니다. 시험할 때는 주변온도와 기기의 자세, 케이스 부착 여부 등도 기록하는 것이 좋습니다. 결국 “예측 → 시제품 → 온도·성능 측정 → 비교 → 설계 개선”을 반복하며 온도와 사용 경험의 균형을 맞춥니다.

05. 실제 산업에서는 어디에 쓰이는가

① 모바일 게임용 스마트폰

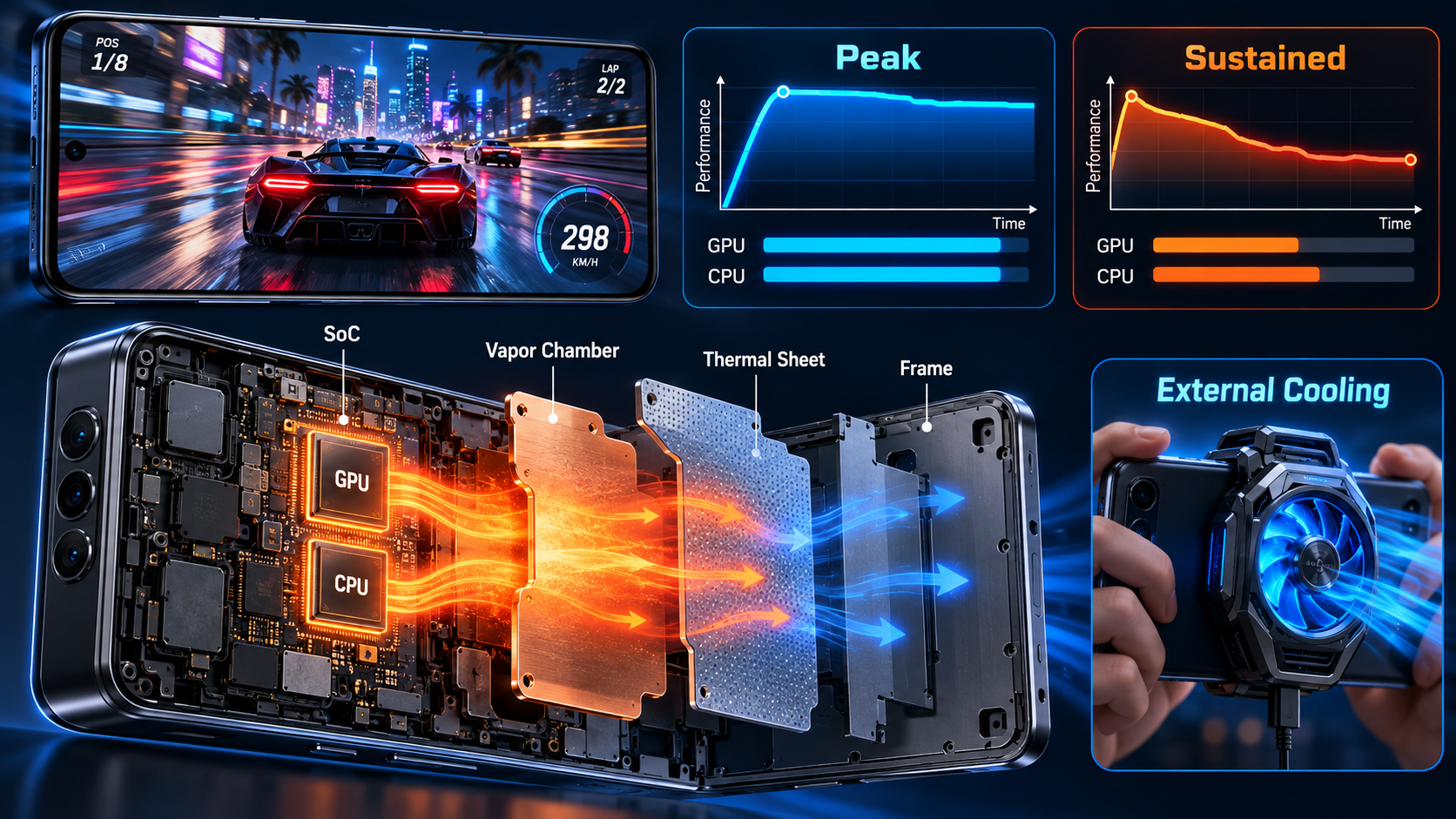

고사양 모바일 게임에서는 GPU와 CPU가 오랜 시간 높은 부하로 동작할 수 있습니다. 이때 성능이 순간적으로 높은 것과 그 성능을 오랫동안 유지하는 것은 다른 문제입니다. SoC에서 발생한 열을 베이퍼 챔버·방열시트·프레임으로 얼마나 잘 전달하는지가 중요한 설계요소가 됩니다. 일부 게임용 제품은 추가적인 팬 또는 외장 냉각 액세서리도 활용합니다.

② 고화질 촬영·영상편집 스마트폰

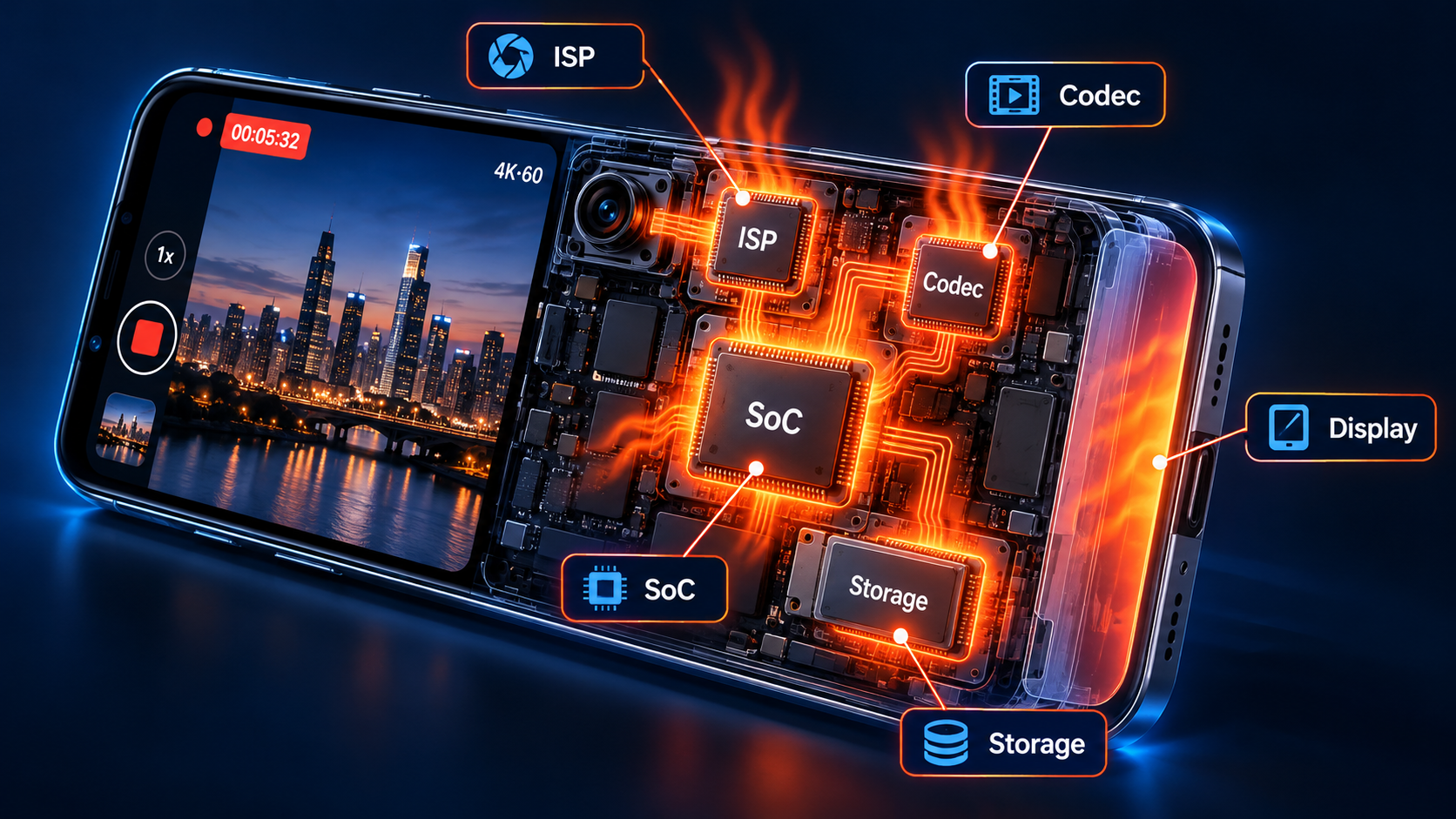

고해상도 동영상 촬영에서는 이미지 신호 처리, 영상 압축, 저장장치, 디스플레이 등이 함께 동작합니다. 따라서 카메라를 오래 사용할 때는 SoC뿐 아니라 여러 부품에서 발생하는 열을 함께 고려해야 합니다. 제품 설계자는 촬영 기능의 안정성과 소비전력, 기기 외장 온도, 배터리 조건을 함께 확인해야 합니다.

③ 폴더블·온디바이스 AI 스마트폰

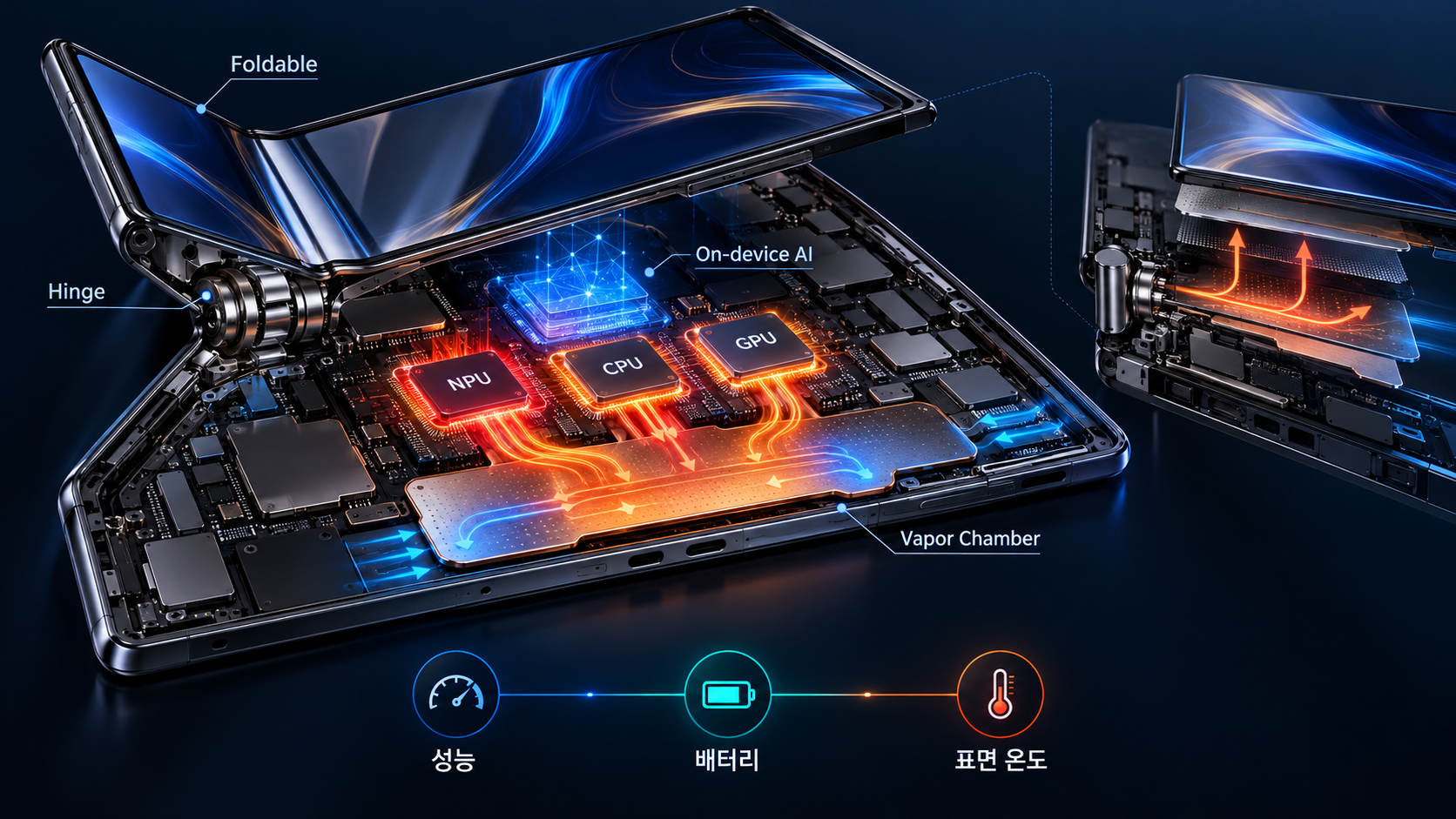

폴더블 스마트폰은 힌지와 접히는 화면 때문에 내부 공간과 방열재료 배치에 제약이 있을 수 있습니다. 일부 제품은 베이퍼 챔버 구조를 활용해 열을 분산합니다. 온디바이스 AI는 일부 작업을 스마트폰 내부에서 직접 계산하므로 NPU·CPU·GPU의 부하를 증가시킬 수 있습니다. 열관리 설계는 얇은 폼팩터에서 성능·배터리 사용시간·표면 온도를 균형 있게 유지하도록 돕습니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. SoC가 뜨거우면 제품에 문제가 생긴 것이다?

반드시 그런 것은 아닙니다. 반도체가 동작하면서 열이 발생하는 것은 자연스러운 현상입니다. 중요한 것은 칩과 배터리, 표면 온도가 설계된 관리 범위 안에서 유지되는지입니다.

오해 2. 베이퍼 챔버는 냉각수가 호스를 통해 흐르는 수랭이다?

일반적인 스마트폰의 베이퍼 챔버는 얇고 밀폐된 열확산 부품입니다. 내부 작동유체의 증발과 응축을 이용하지만 PC처럼 펌프로 물을 순환시키는 구조와 다릅니다.

오해 3. 스마트폰 뒷면이 차가우면 SoC 내부도 차갑다?

기기 외장 온도와 반도체 내부 Junction Temperature는 다릅니다. 접촉 열저항과 방열재료의 구조에 따라 차이가 발생할 수 있으므로 외장 온도만으로 칩 내부 온도를 판단해서는 안 됩니다.

07. 앞으로 무엇이 중요해질까

① 같은 작업을 더 적은 전력으로 처리하기

SoC가 더 높은 계산 성능을 제공할수록 전력 효율의 중요성도 커집니다. CPU·GPU·NPU가 각자의 역할에 맞게 작업을 나눠 처리하고, 회로와 소프트웨어가 필요 이상의 전력을 사용하지 않도록 설계하는 접근이 중요합니다.

② 얇은 구조에서 넓고 빠르게 열 확산하기

스마트폰에는 화면, 카메라, 배터리, 안테나 등 여러 부품이 촘촘히 들어갑니다. 따라서 열전달 재료와 베이퍼 챔버의 배치, 접촉면 설계를 통해 좁은 공간에서 Heat Path를 확보하는 기술이 중요합니다.

③ 온도뿐 아니라 사용자 경험까지 함께 최적화하기

스마트폰의 좋은 열관리는 최고온도를 낮추는 것만을 뜻하지 않습니다. 앱의 부드러움, 배터리 소모, 표면 온도, 장시간 성능을 함께 고려해야 합니다. 앞으로도 칩 설계·기구 설계·시스템 소프트웨어·실측 데이터를 연결하는 통합 Thermal Management가 중요한 개발 과제로 남을 것입니다.
