SEMI 2026 반도체 장비시장 전망, AI 투자는 어디로 향하나? 전공정·HBM·첨단패키징 투자 분석

01. 한눈에 이해하기

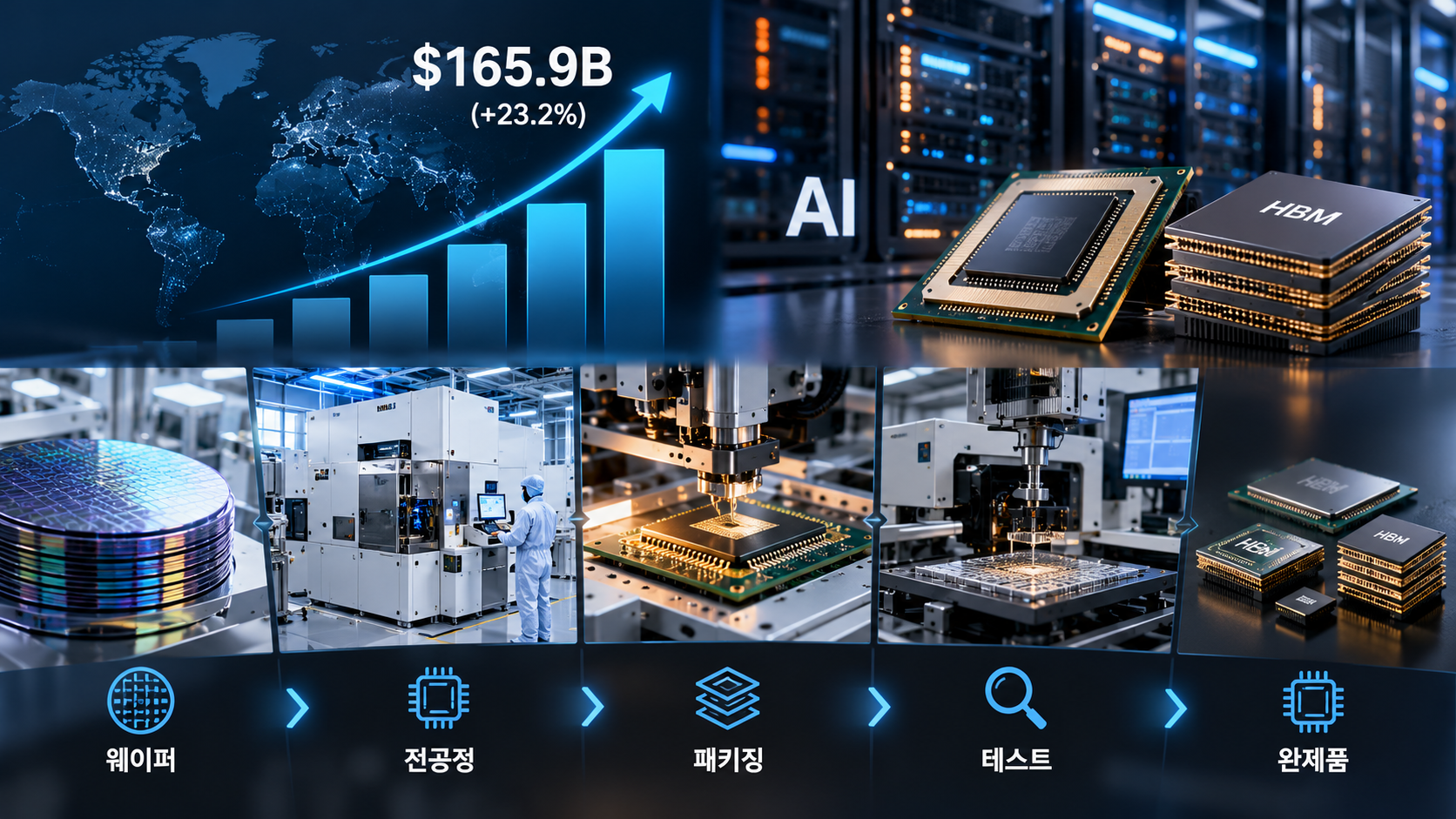

반도체 장비시장은 칩을 만드는 공장과 그 안에서 사용하는 기계들의 시장입니다. 반도체 산업협회 SEMI는 2026년 7월 14일 발표한 중간 전망에서 전 세계 반도체 제조장비 판매액이 1,659억 달러에 이를 것으로 예상했습니다. 전년 대비 23.2% 증가한다는 전망입니다. 이 성장의 중심에는 인공지능(AI) 서버에 쓰이는 고성능 연산 칩과 HBM(High Bandwidth Memory, 고대역폭 메모리)이 있습니다. 하나의 AI 반도체를 완성하려면 웨이퍼 위에 회로를 만드는 전공정뿐 아니라 여러 칩을 결합하는 첨단 패키징, 완제품을 검사하는 테스트도 필요합니다. 다만 이 숫자는 연간 확정 실적이 아니라 장비 제조사 기준의 시장 전망입니다. 이를 이해하면 AI 수요가 어떤 제조공정과 장비 분야로 이어지는지 한눈에 볼 수 있습니다.

02. 왜 열이 문제가 되는가

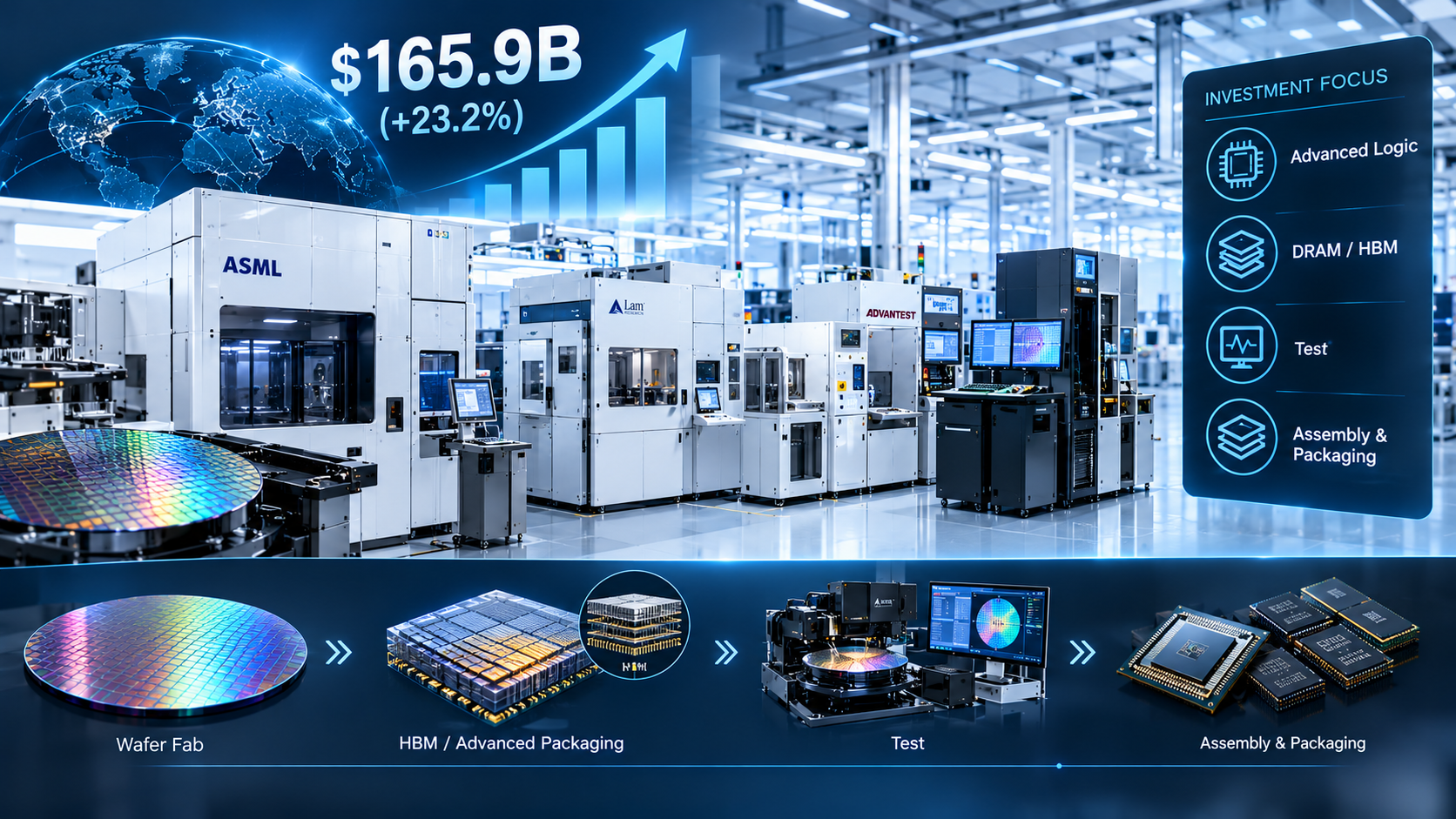

2026년 전 세계 반도체 제조장비 판매 전망: 1,659억 달러, 전년 대비 +23.2% 투자 확대 축: 첨단 로직, DRAM/HBM, 반도체 테스트, 조립·패키징 기존 장비를 늘리는 일뿐 아니라 공정 미세화, 적층, 패키징 복잡도에 대응하는 기술 투자가 중요합니다.

이 기사는 시장 전망을 다루지만, AI 반도체 투자와 열관리의 관계도 빼놓을 수 없습니다. AI 가속기는 고속으로 많은 계산을 처리하고, HBM과 가까운 거리에서 데이터를 주고받습니다. 높은 성능과 좁은 배치 공간이 결합하면 제품 내부에서 발생한 열을 효과적으로 이동시키는 일이 중요해집니다. 전력소모가 늘어나는 조건에서는 칩 내부 접합온도(Junction Temperature)와 주변 메모리의 온도를 함께 검토해야 합니다. 온도가 지나치게 높아지면 보호를 위한 성능 제한이나 부품 신뢰성 문제가 발생할 수 있습니다. 단, 장비시장 전망의 성장률을 열관리 수요 증가율과 동일한 것으로 해석하면 안 됩니다. SEMI Korea의 2026년 첨단패키징 행사 소개 자료도 AI/HPC 반도체 설계에서 열 간섭, 전력 효율, 패키지 통합의 중요성을 기술적 쟁점으로 다룹니다. [5]

03. 열은 어디로 이동하는가

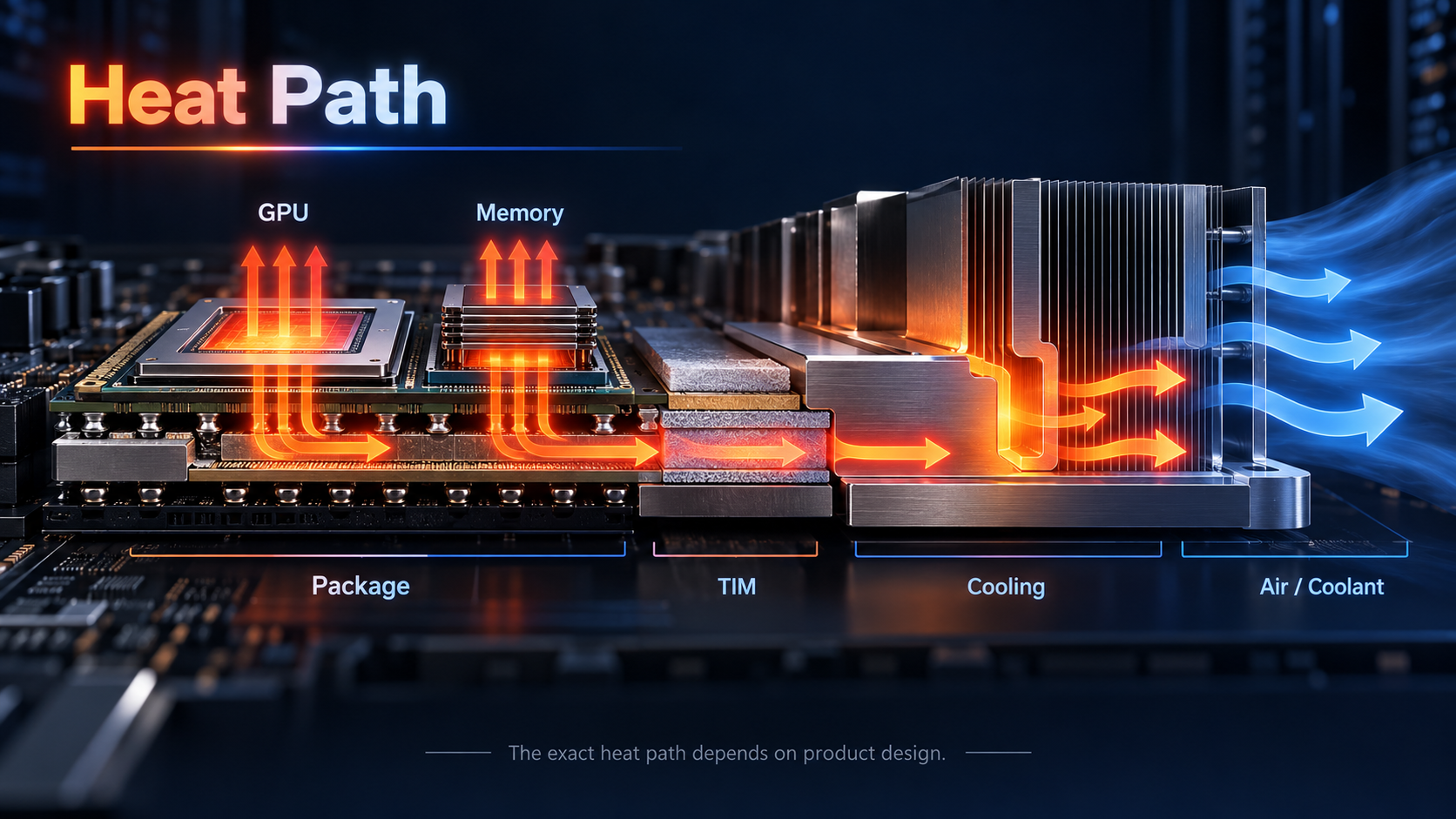

패키징과 냉각 기술을 이해하려면 Heat Path(열이 이동하는 경로)부터 생각하는 것이 좋습니다. AI GPU나 메모리에서 나온 열은 칩과 패키지, 접촉 재료, 방열 구조를 따라 외부로 전달됩니다. 실제 경로는 제품 설계마다 달라집니다.

Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 칩을 작게 만들고 여러 다이를 가깝게 놓으면 성능에는 이점이 있어도 열이 빠져나갈 경로는 더욱 세심하게 설계해야 합니다. 이런 이유로 첨단 패키징 관련 장비투자에서는 정밀 접합·검사뿐 아니라 변형과 열적 신뢰성까지 평가하는 기술이 중요해질 수 있습니다. 그러나 SEMI의 장비시장 총액이 곧 열해석 장비시장 규모를 의미하는 것은 아닙니다.

04. 엔지니어는 어떻게 해결하는가

AI 투자 흐름을 실제 제조기술에 연결하면 다음과 같은 단계로 이해할 수 있습니다.

① 전공정: 고성능 연산 칩을 더 정밀하게 만든다

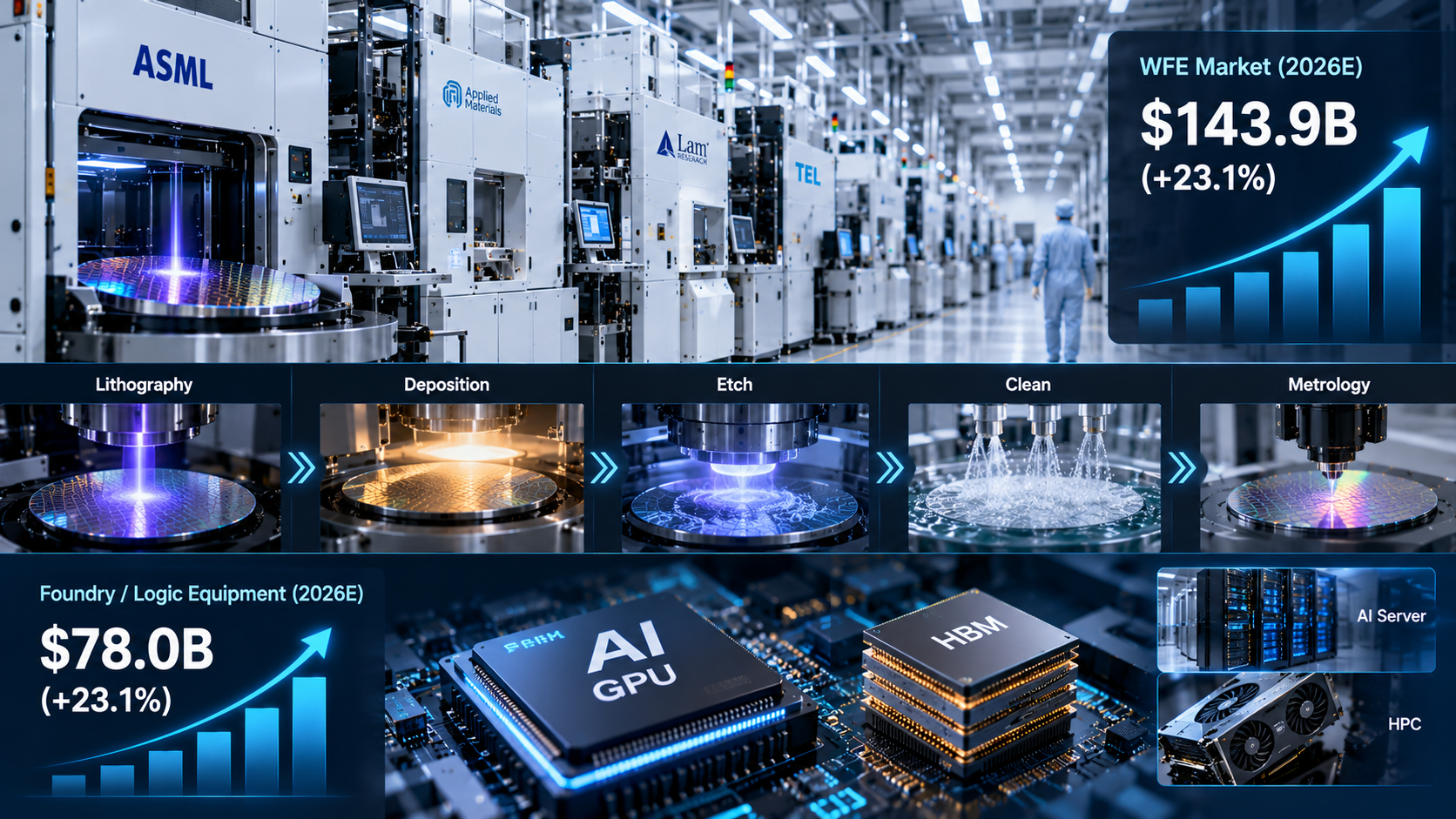

WFE(Wafer Fab Equipment, 웨이퍼 제조장비)는 웨이퍼 위에 회로를 형성하는 데 사용하는 장비를 말합니다. 노광·증착·식각·세정·계측 등 여러 공정이 포함됩니다. SEMI는 2026년 WFE 판매액을 1,439억 달러로, 전년 대비 23.1% 증가할 것으로 전망했습니다. 특히 파운드리·로직용 장비 판매 전망은 780억 달러입니다. 이는 AI 가속기와 고성능 컴퓨팅용 선단 공정 투자가 중요한 성장 동력임을 보여줍니다.

② 메모리: HBM 제조와 DRAM 고도화가 맞물린다

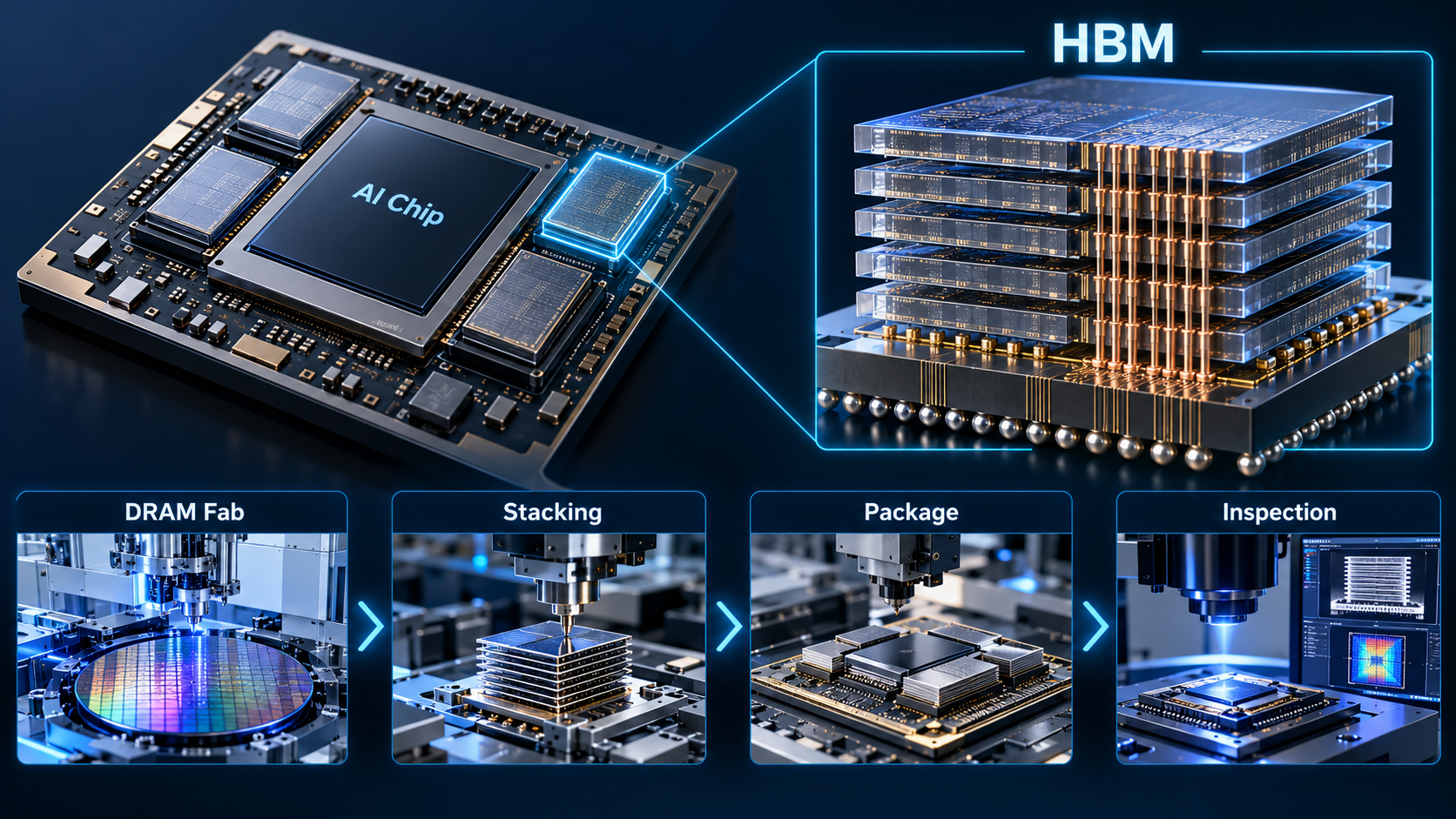

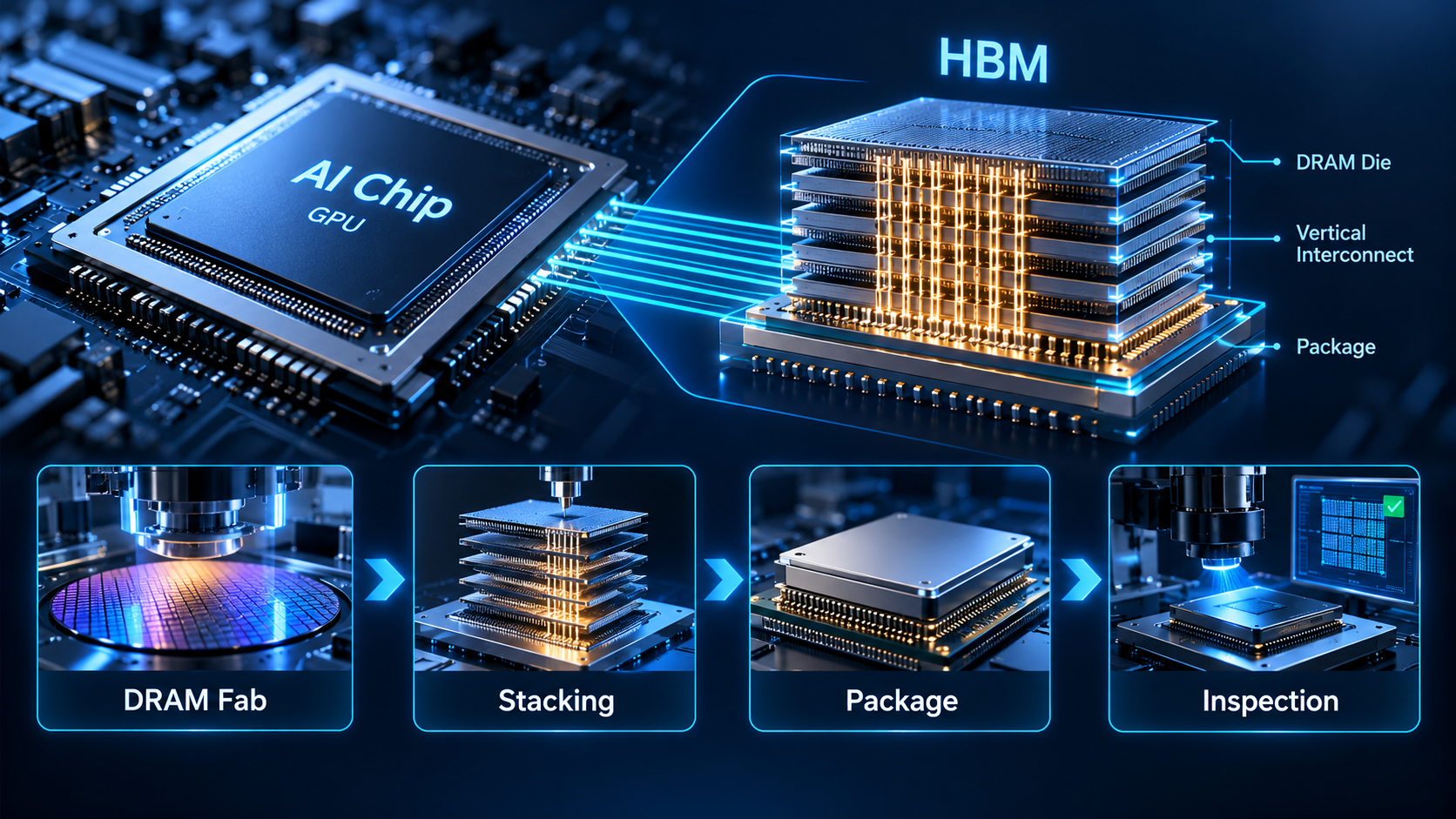

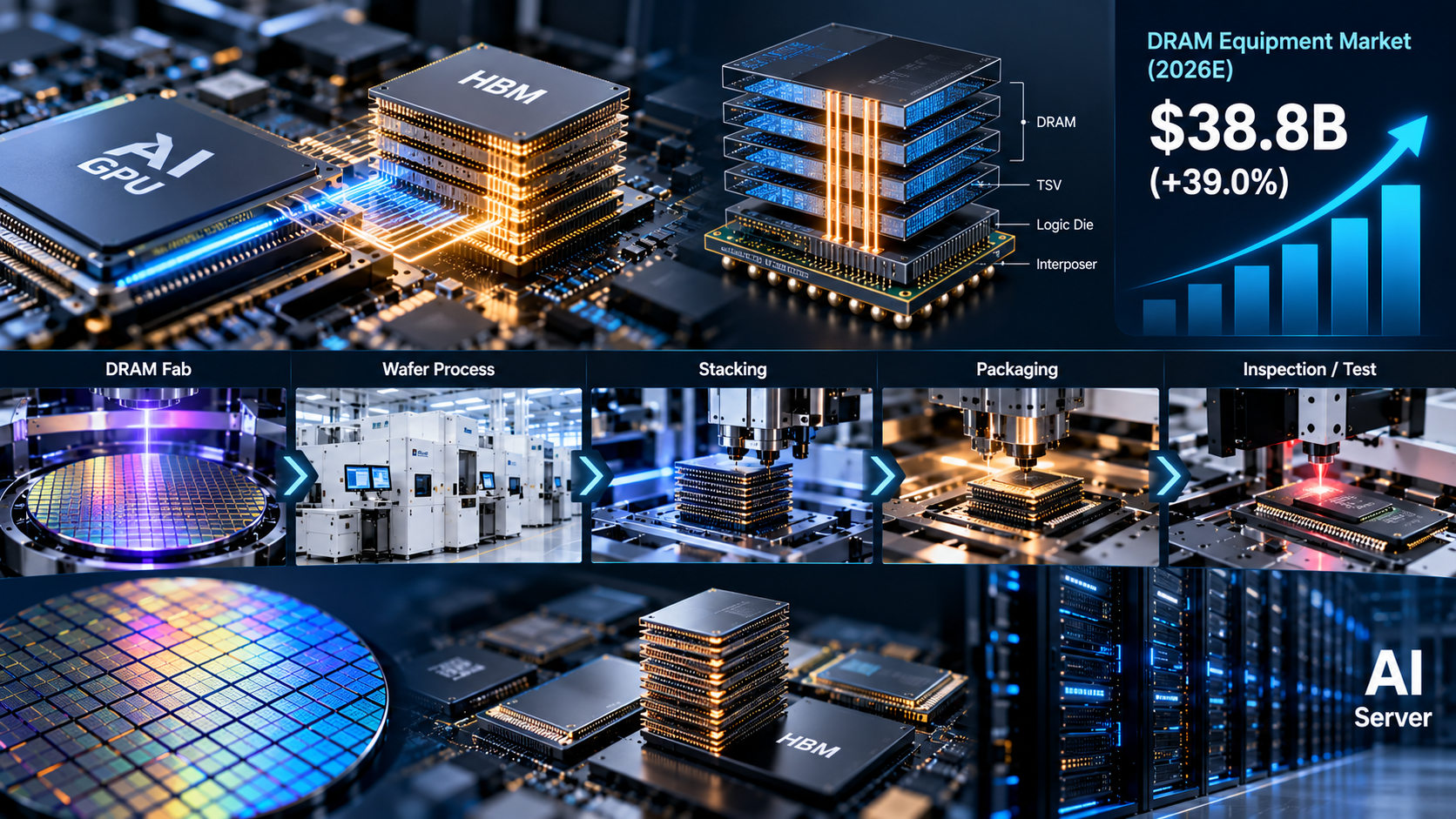

HBM은 여러 DRAM 칩을 높이 쌓아 많은 데이터를 빠르게 전달하는 메모리입니다. AI 서버에서 대량의 데이터를 처리하는 데 중요합니다. HBM을 생산하려면 고도화된 DRAM 제조와 적층·검사·패키징 기술이 함께 필요합니다. SEMI는 2026년 DRAM 관련 장비 판매를 388억 달러로, 전년 대비 39.0% 증가할 것으로 예상했습니다. 이는 HBM 관련 DRAM 수요와 기술 전환 투자가 반영된 전망입니다.

③ 후공정: 패키징과 테스트의 중요성이 높아진다

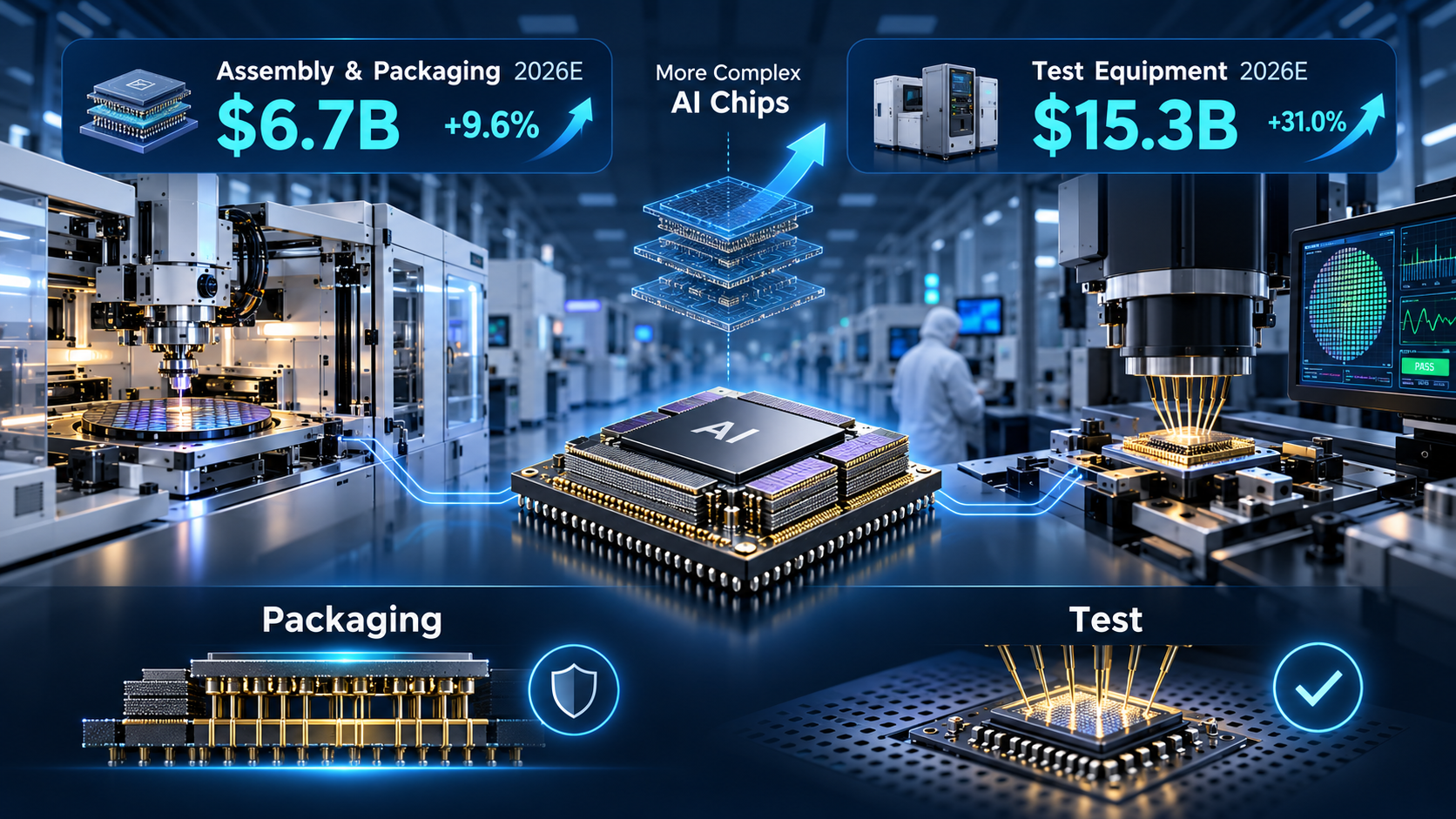

패키징은 완성된 반도체 칩을 보호하고 서로 연결해 실제 장치에서 사용할 수 있도록 만드는 과정입니다. 테스트는 칩과 패키지가 요구 성능을 만족하는지 확인합니다. SEMI는 2026년 테스트 장비 판매액을 153억 달러(+31.0%), 조립·패키징 장비를 67억 달러(+9.6%)로 전망했습니다. AI 칩의 구조가 복잡해질수록 연결과 검증의 중요성도 커집니다.

④ Thermal Simulation과 Physical Testing도 함께 설계한다

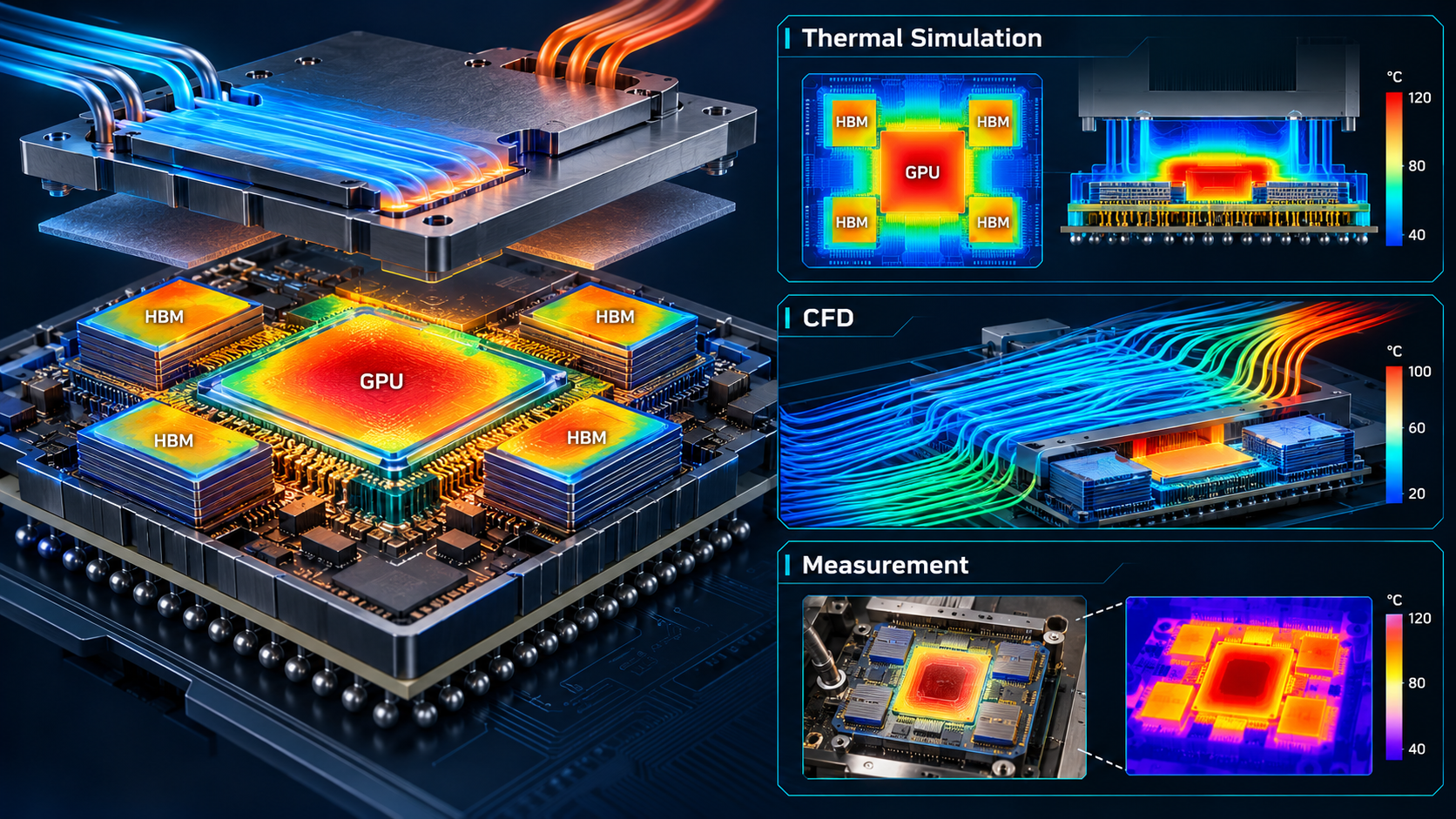

GPU와 HBM이 결합된 패키지는 배치, 칩별 발열, 접합재료, 냉각 구조에 따라 온도분포가 달라질 수 있습니다. 엔지니어는 Thermal Simulation(열해석)으로 조건별 온도를 예측하고, 실제 시제품의 온도와 열응답을 측정해 계산이 현실을 잘 반영하는지 확인합니다. CFD(전산유체역학)는 공기나 냉각수의 흐름을 계산하는 데 사용됩니다. 이 기술은 전공정 장비시장 전체를 대표하기보다 고집적 칩 패키지, 테스트 장비, AI 시스템을 개발할 때 활용할 수 있는 하나의 엔지니어링 도구입니다.

2026년 주요 장비시장 전망: 무엇이 얼마나 커지나?

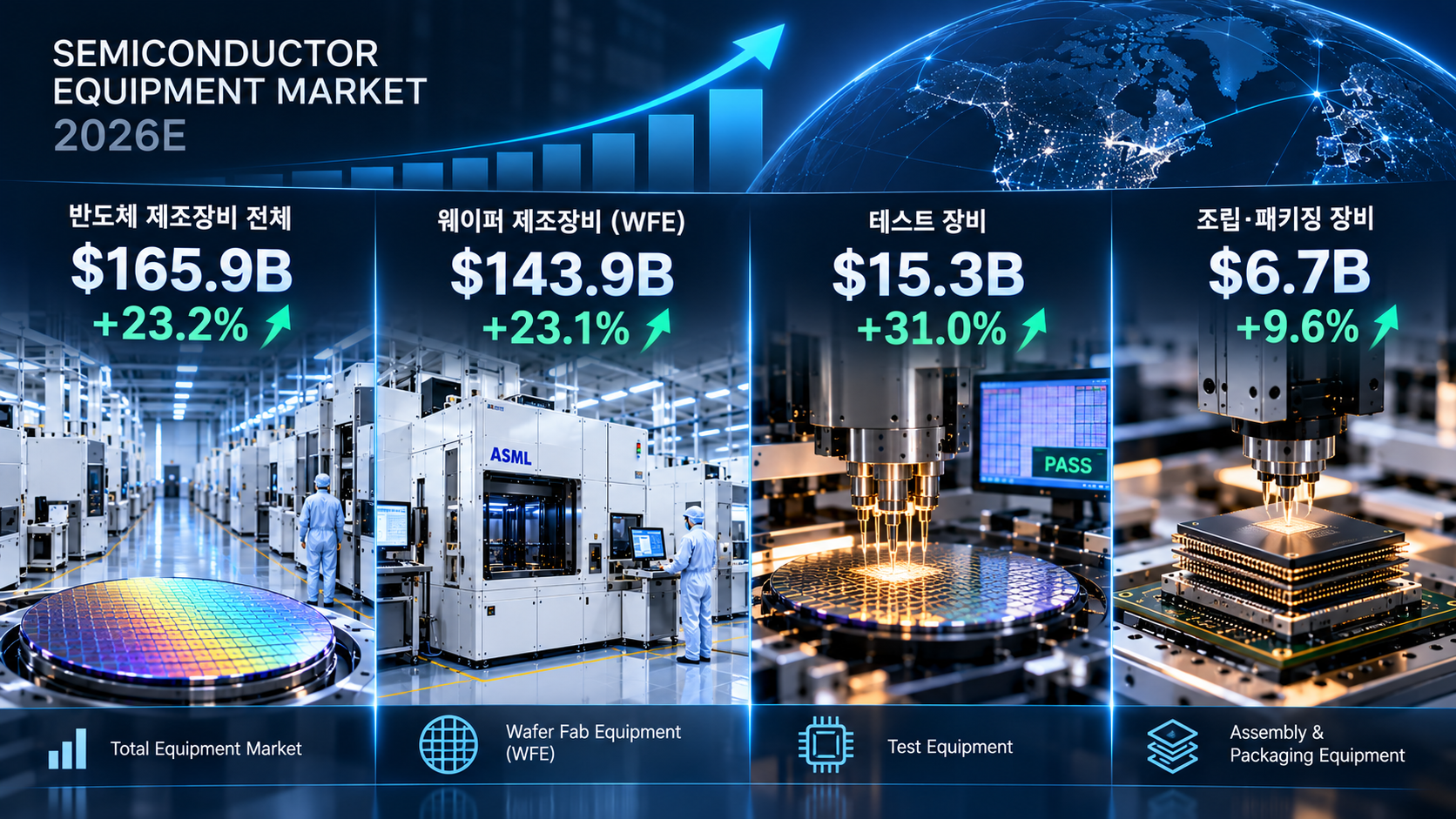

분야 | 2026년 전망 | 전년 대비 | 무엇을 뜻하나 반도체 제조장비 전체 | 1,659억 달러 | +23.2% | OEM 기준 총 장비 판매 전망 웨이퍼 제조장비(WFE) | 1,439억 달러 | +23.1% | 전공정·마스크·팹 설비 장비 테스트 장비 | 153억 달러 | +31.0% | 성능·품질 검사 장비 조립·패키징 장비 | 67억 달러 | +9.6% | 칩 연결과 패키지 제조 장비 자료: SEMI, 2026년 7월 14일 Mid-Year Total Semiconductor Equipment Forecast – OEM Perspective. 모두 전망치이며 단위는 미국 달러입니다. 세 하위 시장 전망치의 합계는 총액과 일치합니다.

05. 실제 산업에서는 어디에 쓰이는가

① AI 가속기용 파운드리

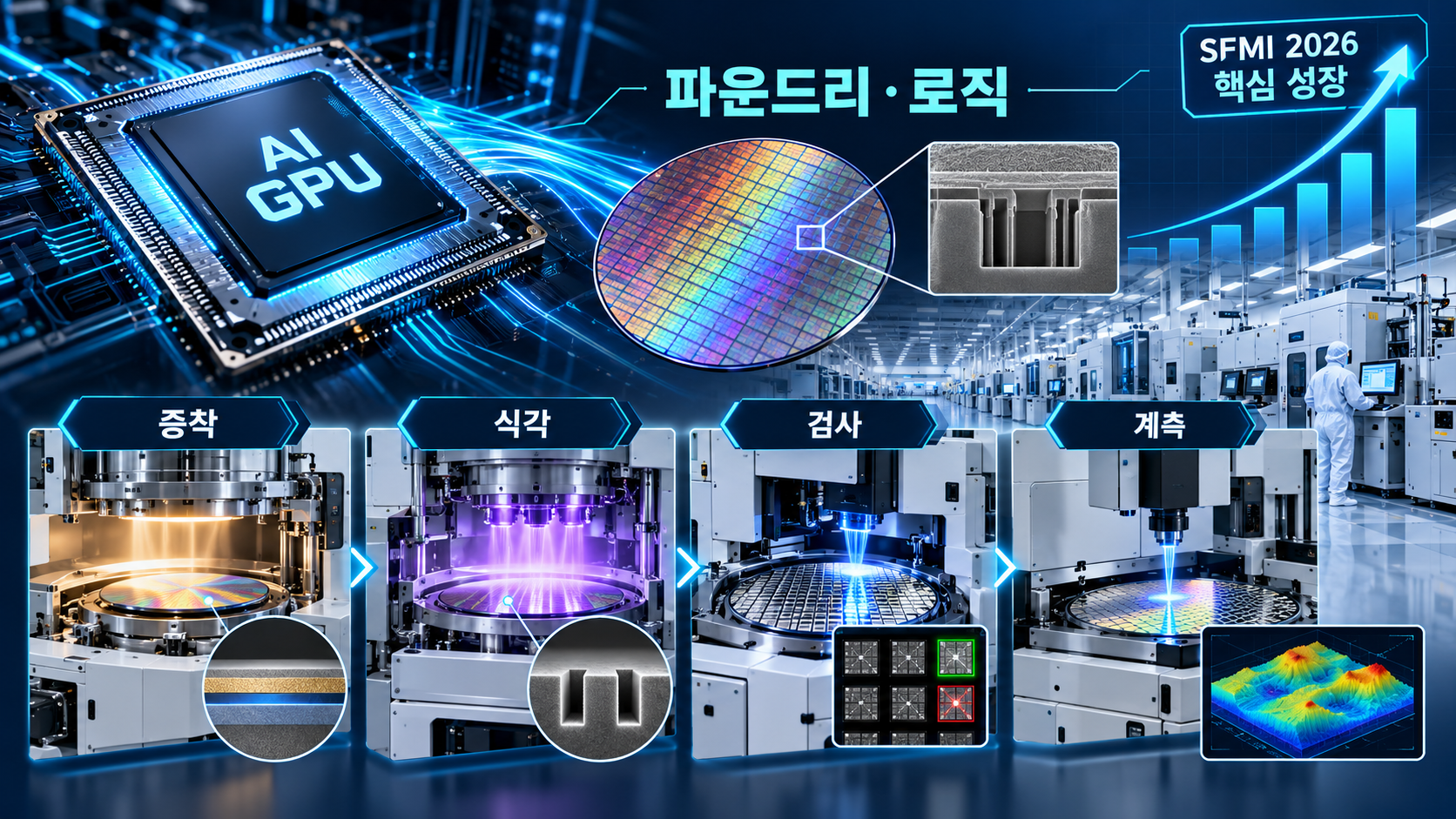

AI GPU와 같은 고성능 로직 칩은 미세한 반도체 회로를 정밀하게 만드는 파운드리 공정에 의존합니다. 웨이퍼에서 더 많은 회로를 만들고 공정 품질을 관리하기 위해 증착·식각·검사·계측 장비 등이 필요합니다. SEMI는 2026년 파운드리·로직 장비 수요를 핵심 성장 분야로 제시했습니다.

② HBM·첨단 DRAM 생산라인

AI 칩에 데이터를 공급하는 HBM을 만들기 위해서는 높은 집적도와 정밀한 적층 기술이 요구됩니다. 따라서 DRAM 제조공정과 패키지 조립, 품질 검사의 연계가 중요합니다. 메모리 장비 판매액 증가 전망은 이러한 생산 능력 확대·기술 전환 기대를 보여줍니다.

③ 첨단패키징·테스트 생태계

하나의 패키지 안에 로직 칩과 메모리를 함께 배치하면 연결부와 접합부의 품질이 매우 중요해집니다. 이에 따라 접합 장비, 계측·검사, 패키지 테스트 분야의 역할도 커집니다. SEMI의 발표는 2026년 테스트 장비 전망 성장률이 패키징 장비 전망 성장률보다 높다는 점도 보여줍니다. 산업적으로는 반도체 장비 업체뿐 아니라 정밀부품, 소재, 계측, 자동화, 열관리·신뢰성 평가 등의 연관 공급망을 함께 살펴야 합니다. 다만 특정 업체의 매출이 얼마나 늘어날지는 이번 시장 전망만으로 판단할 수 없습니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. 2026년 전망 1,659억 달러는 이미 실현된 매출이다?

아닙니다. 1,659억 달러는 2026년 7월 기준 SEMI의 OEM 장비판매 전망치입니다. 반면 SEMI가 9월 발표한 2026년 2분기 전 세계 장비 청구액 405억 3,000만 달러는 이미 집계된 분기 수치입니다. 예측과 실적은 구분해야 합니다. [1][3]

오해 2. AI 투자는 GPU 생산 장비에만 들어간다?

그렇지 않습니다. AI 서버는 GPU와 HBM, 연결 구조, 검사·테스트 과정을 함께 필요로 합니다. 따라서 선단 로직, DRAM, 첨단 패키징 및 테스트 장비로 투자가 이어집니다.

오해 3. 300mm 팹 장비 투자액과 전체 장비 판매액은 같은 숫자다?

다릅니다. 10월 13일 SEMI가 발표한 2026년 300mm 전공정 팹 장비 투자 전망 1,490억 달러는 300mm 팹을 중심으로 한 투자 지표입니다. 7월의 전 세계 장비 제조사 판매 전망 1,659억 달러는 전체 장비시장을 다른 기준으로 집계한 자료입니다. 범위와 집계 방식이 달라 두 값을 직접 더하거나 차이만으로 시장을 판단하면 안 됩니다.

07. 앞으로 무엇이 중요해질까

① 장비시장 성장이 실제 발주와 공급으로 이어지는지

SEMI는 2028년 세계 제조장비 판매가 2,295억 달러에 이를 것으로 전망했습니다. 다만 경기, 정책, 고객사의 실제 투자 집행에 따라 전망치는 수정될 수 있습니다. 이후 분기별 청구액과 장비 업체의 발주 동향을 함께 확인해야 합니다.

② AI용 전공정과 후공정 투자의 균형

선단 로직과 메모리 생산을 늘려도 패키징과 테스트가 충분하지 않으면 최종 제품 공급이 어려울 수 있습니다. 따라서 시장을 볼 때 WFE만이 아니라 후공정 설비의 증설과 생산 병목 해소 여부를 함께 살피는 것이 중요합니다.

③ 열관리·신뢰성·검사 기술의 고도화

AI 반도체 패키지가 복잡해지면 열간섭과 접합 신뢰성을 확인하는 작업이 중요해질 수 있습니다. SEMI의 2026년 첨단패키징 행사에서도 패키지 열관리 및 이종집적과 관련된 기술 과제가 소개됐습니다. 다만 이것만으로 앞으로의 열관리 장비 매출액을 수치로 예측할 수는 없습니다. AITRA는 시장 전망과 엔지니어링 기술의 연결을 설명하되, 검증되지 않은 시장 규모를 단정하지 않는 것이 필요합니다.

핵심 요약

1. SEMI는 2026년 세계 반도체 제조장비 판매액을 1,659억 달러(+23.2%)로 전망했습니다. 2. AI 투자는 선단 로직과 DRAM/HBM뿐 아니라 조립·패키징과 테스트 장비 수요로 이어집니다. 3. 300mm 팹 장비 투자 전망과 OEM 장비판매 전망은 범위가 다른 지표이므로 구분해야 합니다. 4. 첨단 패키징과 검사·열관리 기술은 AI 반도체의 성능과 신뢰성을 뒷받침하는 연결 분야입니다.
