AI GPU는 왜 뜨거워질까? 반도체 발열 원리와 Electronics Cooling의 기본

01. 한눈에 이해하기

AI GPU는 인공지능 학습과 추론에 필요한 많은 계산을 동시에 처리하는 반도체입니다. 일반적인 컴퓨터 작업보다 훨씬 많은 연산을 짧은 시간에 처리해야 하기 때문에 많은 전력을 사용합니다. 반도체 내부에서는 수많은 트랜지스터가 빠르게 켜지고 꺼집니다. 이 과정에서 사용된 전기 에너지의 상당 부분이 결국 열의 형태로 주변으로 전달됩니다. 문제는 열이 만들어지는 속도보다 밖으로 빠져나가는 속도가 느릴 때입니다. GPU 내부 온도가 계속 높아지면 성능을 낮추거나 시스템 안정성과 부품 수명에 영향을 줄 수 있습니다. 따라서 AI GPU 시대에는 얼마나 빠르게 계산하는가뿐 아니라 얼마나 효율적으로 열을 밖으로 내보내는가가 중요합니다.

02. AI GPU는 왜 뜨거워질까?

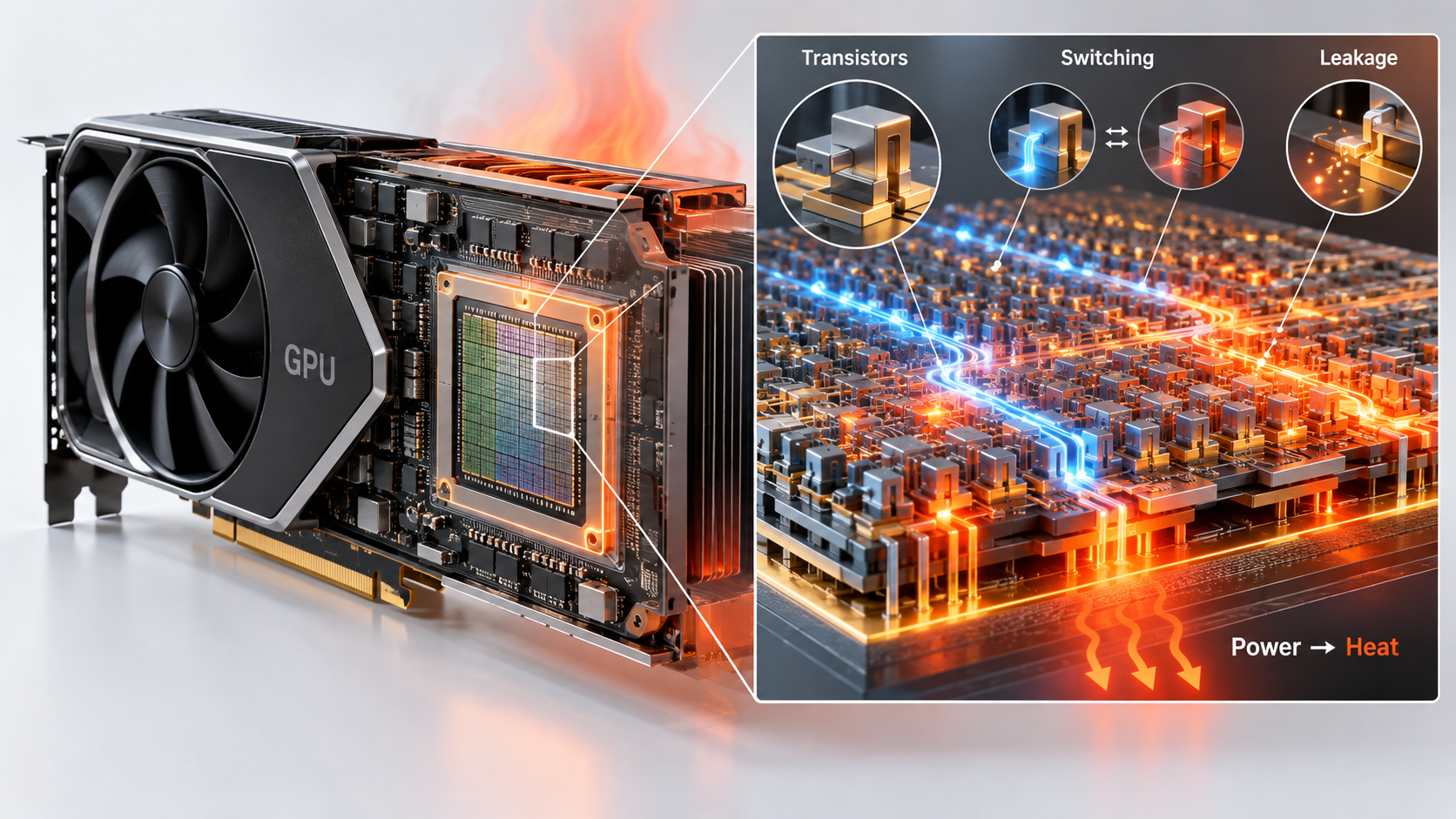

GPU 안에는 매우 많은 트랜지스터가 들어 있습니다. 트랜지스터는 전기를 켜고 끄는 작은 스위치라고 생각하면 이해하기 쉽습니다. AI 계산을 할 때는 이 스위치들이 매우 빠르게 움직입니다. 이 과정에서 트랜지스터의 Switching Loss와 Leakage, 배선의 저항 등으로 전력 일부가 열로 바뀝니다. GPU만 열을 만드는 것도 아닙니다. AI 가속기 보드에는 GPU 주변으로 여러 부품이 함께 배치됩니다. 예를 들면 다음과 같습니다. GPU → HBM → 전원부(VRM) → PCB → 네트워크·인터페이스 부품 이 부품들도 전력을 사용하기 때문에 각각 열을 발생시킵니다. 즉 AI 서버의 냉각 문제를 해결하려면 GPU 하나만 보는 것이 아니라 GPU 주변 전체 시스템의 열 분포를 살펴봐야 합니다.

온도가 높아지면 무엇이 문제가 될까?

반도체에는 안전하게 동작할 수 있는 온도 범위가 있습니다. GPU 내부 온도가 너무 높아지면 시스템은 반도체를 보호하기 위해 동작 속도나 소비전력을 낮출 수 있습니다. 이를 일반적으로 Thermal Throttling, 즉 온도 상승에 따라 성능을 제한하는 동작이라고 합니다. 쉽게 말하면 사람이 너무 더우면 일을 천천히 하는 것과 비슷합니다. 온도가 계속 높게 유지되거나 큰 온도 변화가 반복되면 패키지와 접합부, 주변 부품에도 열적 부담이 커질 수 있습니다. 그래서 반도체 설계에서는 최고 성능뿐 아니라 Junction Temperature도 중요한 기준이 됩니다. **Junction Temperature(접합 온도)**는 쉽게 말해 반도체 칩 내부에서 실제 동작이 일어나는 부분의 온도를 의미합니다.

03. GPU에서 만들어진 열은 어디로 갈까?

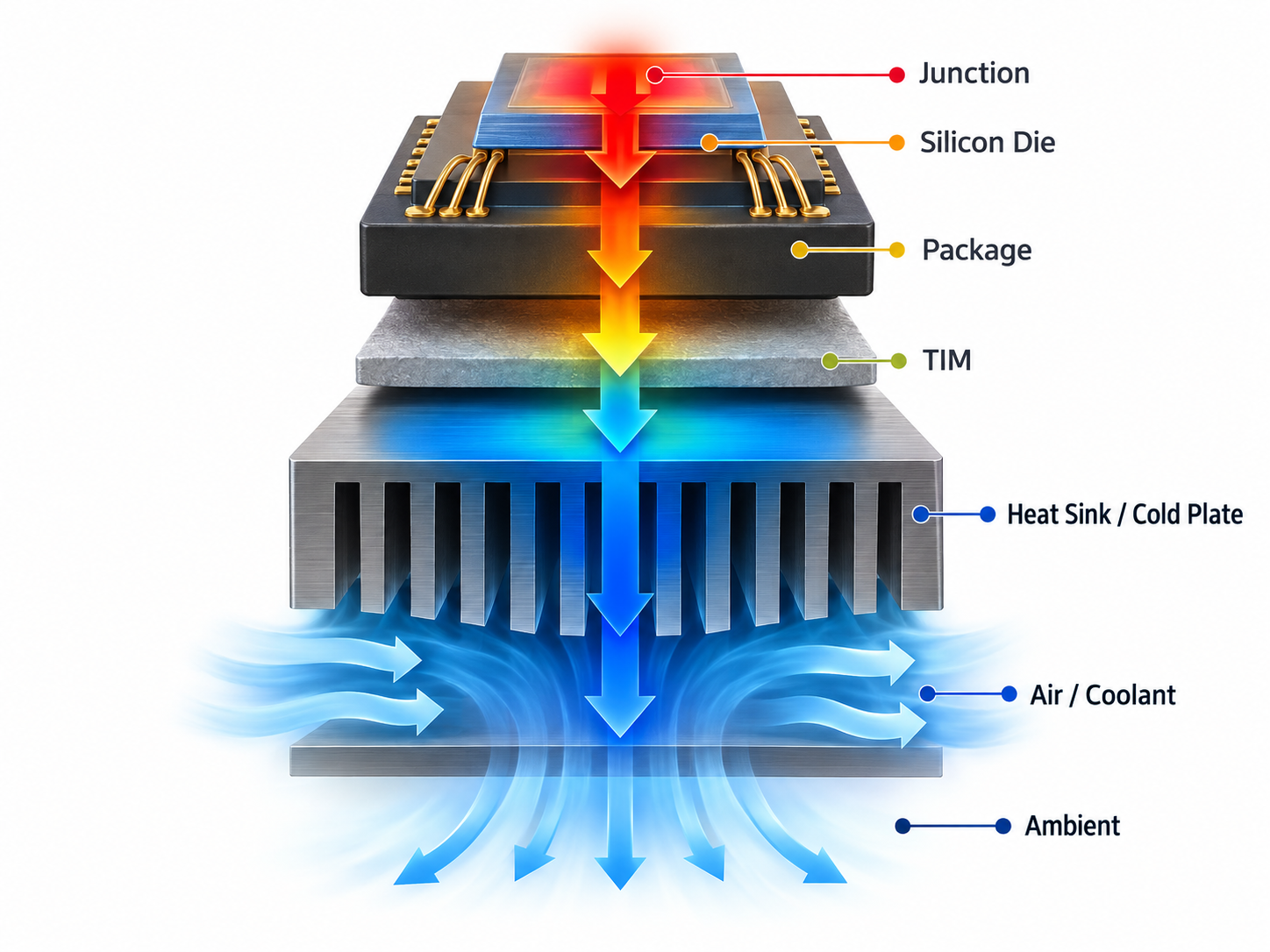

열은 GPU 안에서 사라지는 것이 아닙니다. 결국 외부 환경으로 이동해야 합니다. 이 열이 이동하는 길을 Heat Path, 즉 열이 빠져나가는 경로라고 합니다. 대표적인 흐름을 단순화하면 다음과 같습니다. Junction ↓ Silicon Die ↓ Package ↓ TIM ↓ Heat Sink 또는 Cold Plate ↓ 공기 또는 냉각수 ↓ 외부 환경 여기서 중요한 부품 중 하나가 TIM(Thermal Interface Material)입니다. TIM은 GPU와 방열 구조물 사이의 아주 작은 틈을 채워 열이 잘 전달되도록 돕는 재료입니다. 두 물체를 붙여 놓았다고 해서 표면이 완벽하게 맞닿는 것은 아닙니다. 눈으로는 보이지 않는 작은 틈들이 존재하기 때문입니다. TIM은 이 틈을 줄여 열이 다음 부품으로 이동하도록 돕습니다.

Thermal Resistance란 무엇일까?

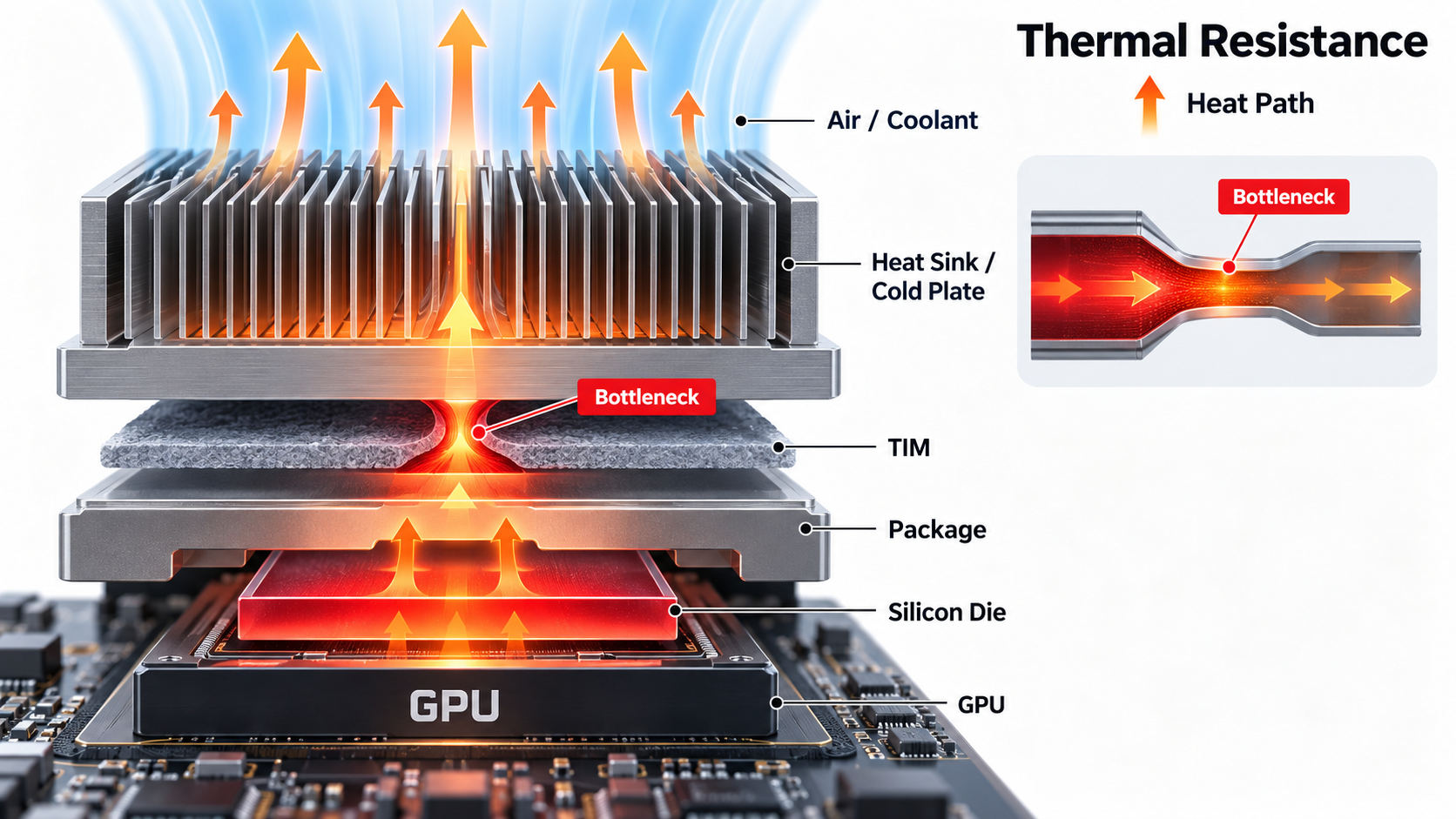

열이 이동할 때도 방해를 받습니다. 이를 Thermal Resistance(열저항)라고 합니다. 쉽게 말하면 열이 지나가는 길이 얼마나 막혀 있는지를 나타내는 개념입니다. 예를 들어 물이 흐르는 수도관을 생각해볼 수 있습니다. 수도관이 좁거나 막혀 있으면 물이 잘 흐르지 않습니다. 열도 비슷합니다. Heat Path 중 한 부분의 열저항이 높아지면 열이 제대로 빠져나가지 못하고 GPU 쪽에 머무를 수 있습니다. 따라서 냉각 설계에서는 단순히 큰 방열판을 설치하는 것보다 전체 Heat Path에서 어디가 열의 병목이 되는지 찾는 것이 중요합니다.

04. 엔지니어는 AI GPU의 열을 어떻게 해결할까?

AI GPU 냉각에는 하나의 방법만 존재하지 않습니다. 전력 밀도, 서버 구조, 설치 환경, 유지보수 조건 등에 따라 여러 방법을 조합합니다.

① 구조부터 설계한다

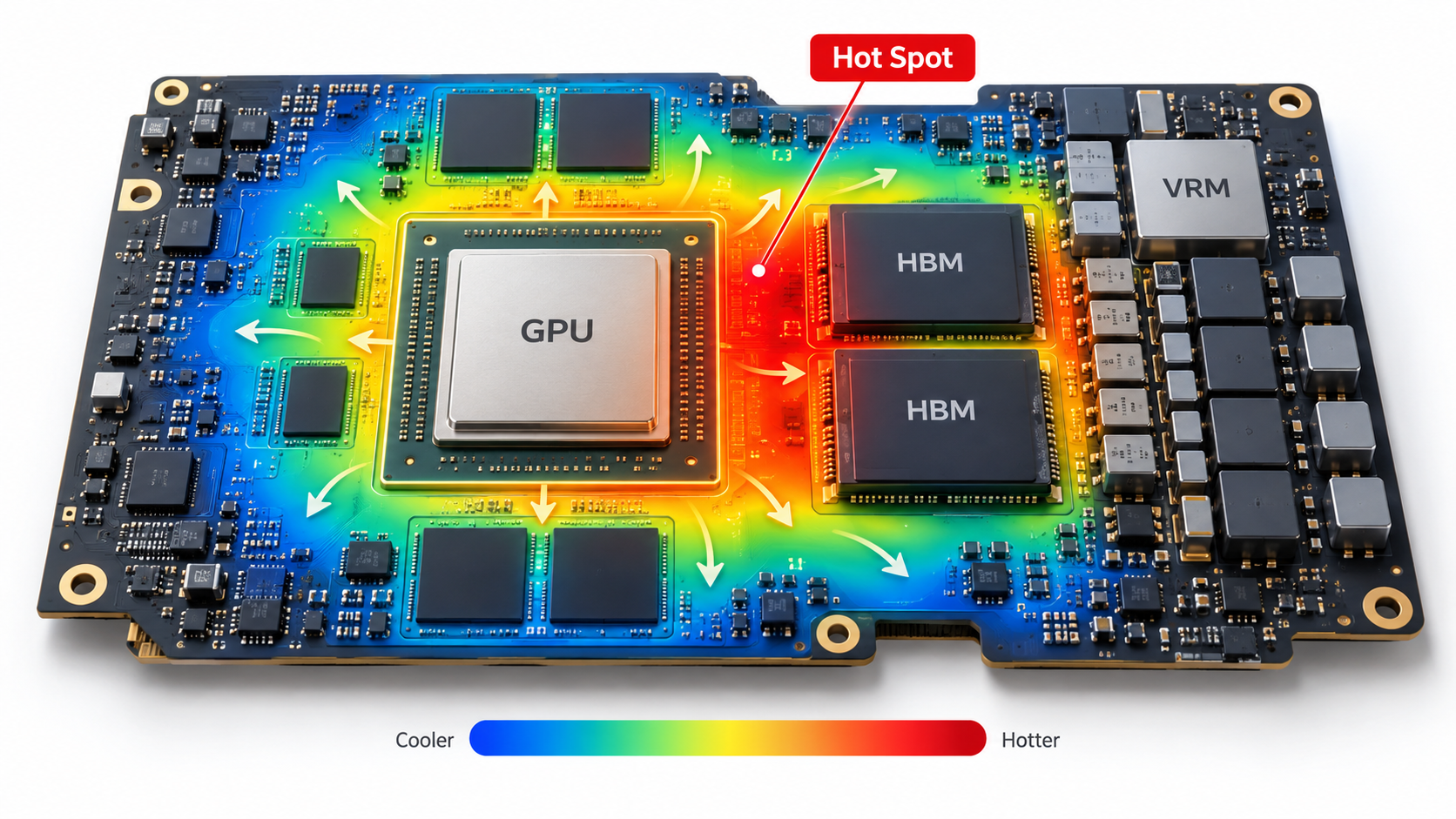

먼저 GPU와 HBM, VRM 같은 발열 부품의 위치를 살펴봅니다. 발열이 강한 부품이 너무 가까이 배치되면 특정 지역의 온도가 높아질 수 있습니다. 이처럼 주변보다 온도가 높은 영역을 Hot Spot이라고 합니다. 따라서 PCB와 패키지 단계부터 열이 이동할 공간을 고려해야 합니다.

② Heat Sink와 Air Cooling

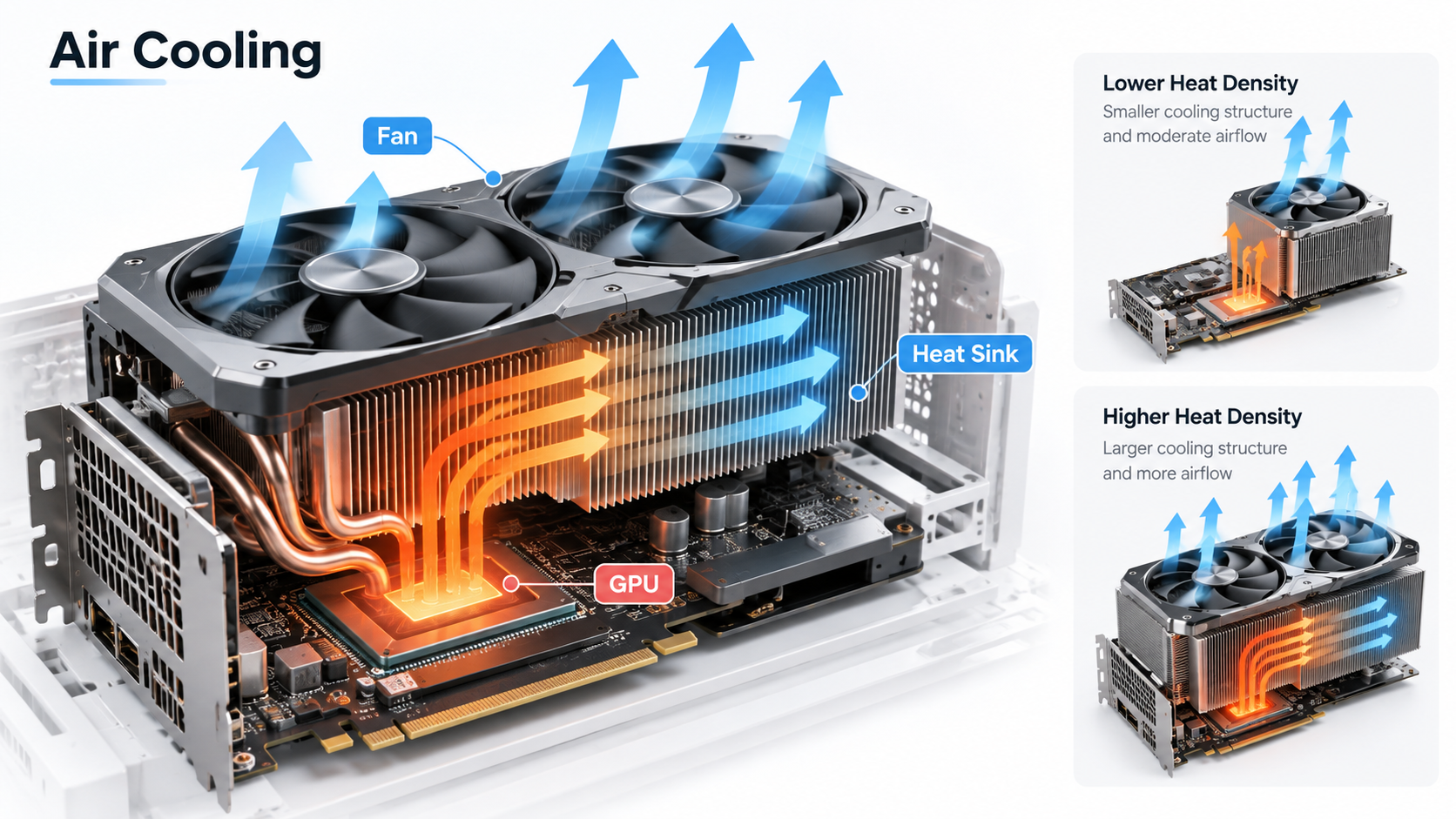

가장 익숙한 방법은 방열판과 팬을 사용하는 것입니다. 방열판은 GPU에서 전달받은 열을 넓은 면적으로 퍼뜨립니다. 팬은 공기를 움직여 그 열을 밖으로 내보냅니다. 이를 Air Cooling(공랭 냉각)이라고 합니다. 구조가 비교적 단순하다는 장점이 있지만 발열 밀도가 높아질수록 필요한 공기량과 냉각 구조도 커질 수 있습니다.

③ Cold Plate와 Liquid Cooling

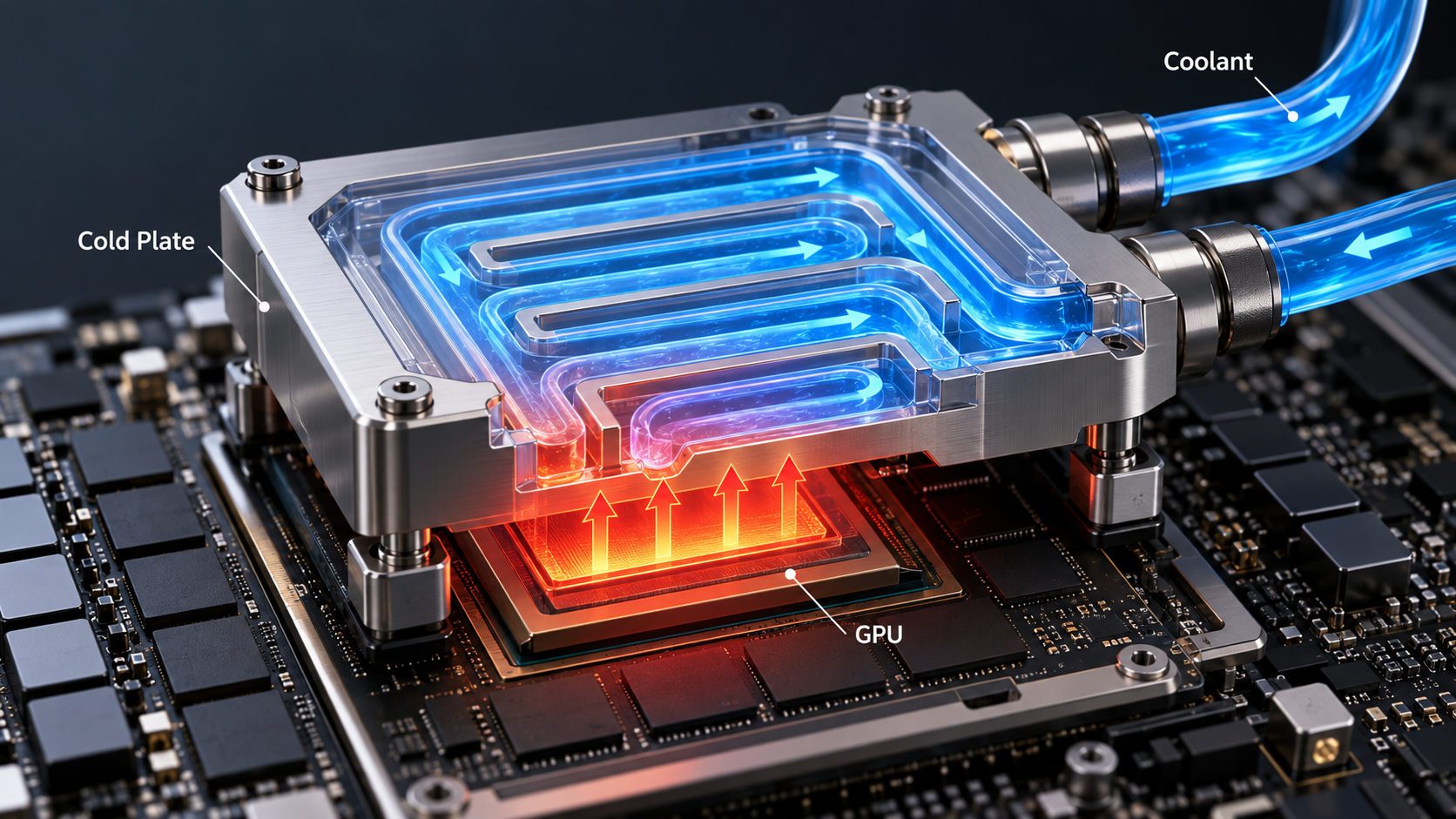

고발열 AI 시스템에서는 Liquid Cooling(액체 냉각)도 중요한 선택지가 됩니다. 대표적인 구조가 Cold Plate입니다. GPU 위에 금속 냉각판을 설치하고 내부로 냉각수를 흘려 열을 가져가는 방식입니다. 물과 같은 액체는 공기와 열을 전달하는 특성이 다르기 때문에 높은 열부하를 처리해야 하는 환경에서 활용됩니다. 다만 수랭이라고 해서 항상 더 좋은 것은 아닙니다. 펌프, 배관, 누수 관리, 유지보수, 비용 등의 조건도 함께 고려해야 합니다.

④ Thermal Simulation으로 미리 확인한다

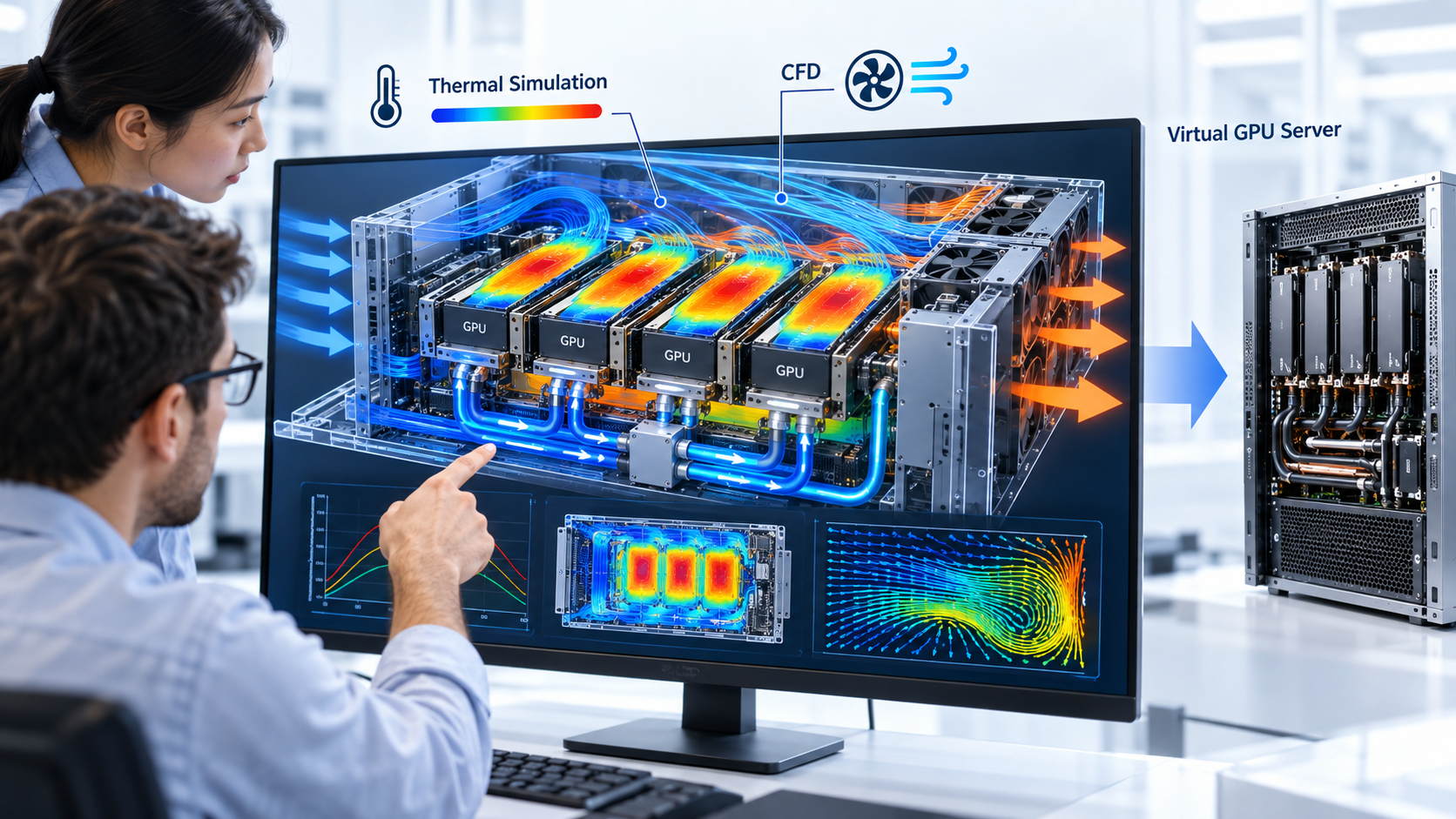

제품을 실제로 만든 뒤 온도가 너무 높다는 사실을 발견하면 설계를 다시 수정해야 할 수 있습니다. 그래서 엔지니어들은 Thermal Simulation(열해석)과 CFD(Computational Fluid Dynamics, 전산유체역학)를 활용합니다. 컴퓨터 안에 가상의 GPU 서버를 만들고 열과 공기 또는 냉각수의 움직임을 계산하는 방식입니다. 이를 통해 다음과 같은 문제를 미리 살펴볼 수 있습니다. - 어느 부품이 가장 뜨거운가 - 공기가 제대로 흐르고 있는가 - Hot Spot은 어디에서 발생하는가 - 방열판 크기는 적절한가 - Cold Plate 내부의 냉각수는 제대로 흐르는가

⑤ 실제 온도를 측정한다

시뮬레이션만으로 설계를 끝내지는 않습니다. 실제 제품에서도 온도를 측정합니다. 온도 센서, 열화상 카메라, 반도체 Thermal Testing 등의 방법을 활용해 실제 결과와 해석 결과를 비교할 수 있습니다. 이 과정을 통해 Simulation Model이 현실과 얼마나 비슷한지도 확인합니다. 결국 좋은 Thermal Design은 예측 → 설계 → 제작 → 측정 → 검증 → 개선 과정을 반복하면서 만들어집니다.

05. 실제 산업에서는 어디에 쓰일까?

① AI 데이터센터

대규모 AI 모델을 학습하는 데이터센터에는 많은 AI GPU가 설치됩니다. GPU가 많아질수록 서버 한 대의 문제를 넘어 랙과 데이터센터 전체의 열관리가 중요해집니다. 따라서 서버 내부 냉각과 함께 냉각수 공급, 열교환, 데이터센터 공조까지 함께 고려해야 합니다.

② AI 서버와 가속기 시스템

AI 서버에는 GPU뿐만 아니라 HBM, CPU, 전원부, 네트워크 장치 등 여러 고성능 전자부품이 들어갑니다. 각 부품이 서로 다른 위치에서 열을 발생시키기 때문에 시스템 전체의 Heat Path를 분석해야 합니다. 특히 냉각 구조가 한 부품에만 최적화되어 있으면 다른 부품에서 Hot Spot이 발생할 수도 있습니다.

③ Edge AI 장비

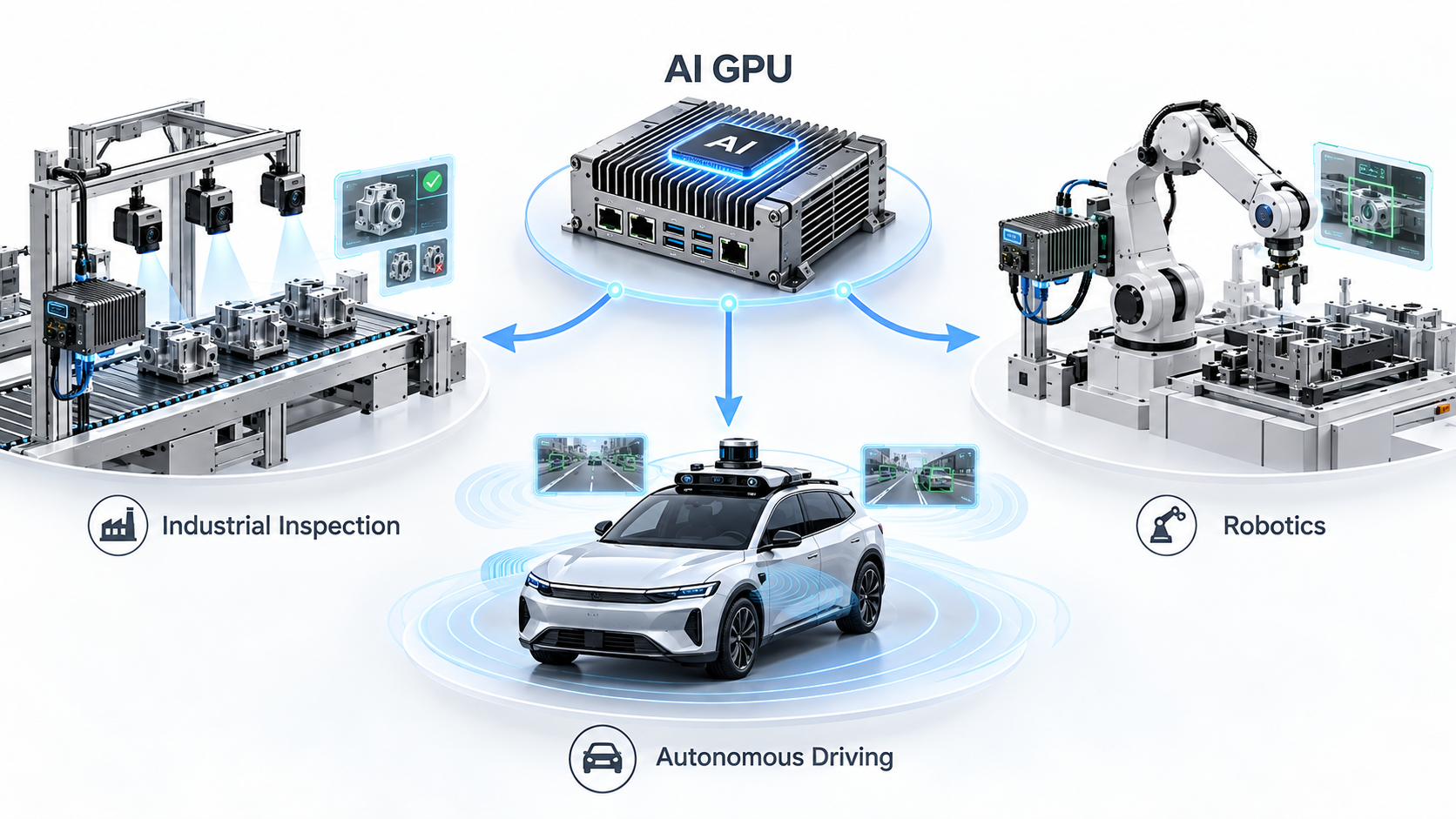

AI GPU는 데이터센터에만 사용되는 것이 아닙니다. 산업용 검사장비, 로봇, 자율주행 시스템 등 현장에서 AI를 처리하는 Edge AI 장비에도 사용됩니다. 이러한 장비는 데이터센터보다 공간이 좁거나 먼지, 진동, 외부 온도 등 환경조건이 까다로울 수 있습니다. 따라서 같은 GPU를 사용하더라도 냉각 방식은 달라질 수 있습니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. GPU가 뜨거우면 무조건 문제가 있다?

그렇지는 않습니다. 전자부품은 동작하면서 일정한 열을 발생시킵니다. 중요한 것은 단순히 뜨겁다는 사실이 아니라 설계된 온도 범위 안에서 안정적으로 동작하는가 입니다.

오해 2. 팬을 크게 만들면 모든 열문제를 해결할 수 있다?

항상 그렇지는 않습니다. GPU와 방열판 사이의 열전달이 좋지 않다면 팬의 성능을 높여도 문제의 근본 원인이 해결되지 않을 수 있습니다. 먼저 Heat Path 전체를 살펴봐야 합니다.

오해 3. 수랭은 항상 공랭보다 좋다?

냉각 성능만으로 판단해서는 안 됩니다. 제품의 발열량, 설치공간, 비용, 유지보수, 시스템 구조에 따라 공랭이 더 적합할 수도 있습니다. Thermal Engineering에서 중요한 것은 가장 강력한 냉각 방식이 아니라 조건에 가장 적절한 냉각 방식입니다.

07. 앞으로 무엇이 중요해질까?

① 더 높은 Heat Density 대응

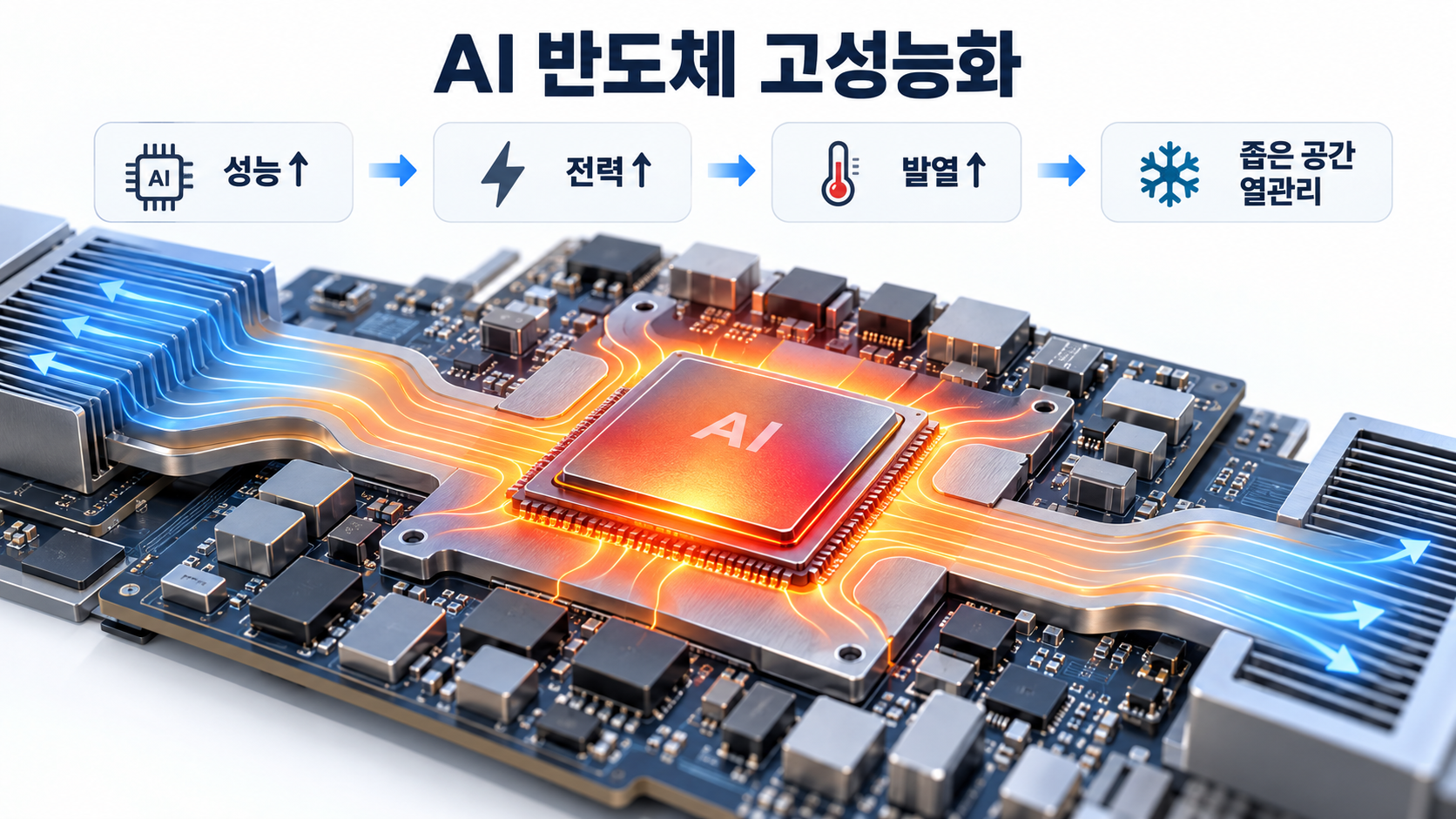

AI 반도체의 성능이 높아지면서 제한된 공간에서 더 많은 열을 처리해야 하는 문제가 중요해지고 있습니다. 따라서 단순히 냉각장치 크기를 키우는 방법만으로는 대응하기 어려운 환경도 늘어날 수 있습니다.

② 패키지 단계부터 시작되는 Thermal Design

GPU 냉각은 완성된 칩 위에 방열판을 설치하는 것으로 끝나지 않습니다. Chiplet, HBM, 2.5D·3D Packaging과 같이 여러 반도체를 좁은 공간에 배치하는 구조에서는 패키지 설계 단계부터 Heat Path를 고려해야 합니다. 즉 반도체 설계와 냉각 설계의 경계가 점점 가까워지고 있습니다.

③ Simulation과 Testing의 연결

앞으로는 컴퓨터 안에서 열을 계산하는 Simulation과 실제 제품의 Thermal Testing을 함께 활용하는 것이 더욱 중요해질 가능성이 높습니다. 시뮬레이션으로 문제를 예상하고 실제 측정으로 검증하면 설계의 신뢰도를 높일 수 있기 때문입니다. 결국 AI 반도체의 경쟁력은 연산 성능뿐 아니라 전력과 열을 얼마나 효과적으로 관리하는가와도 연결됩니다.
