CT Detector Electronics는 왜 뜨거워질까? 의료영상 검출기의 발열 원리와 Electronics Cooling 기술 이해하기

01. 한눈에 이해하기

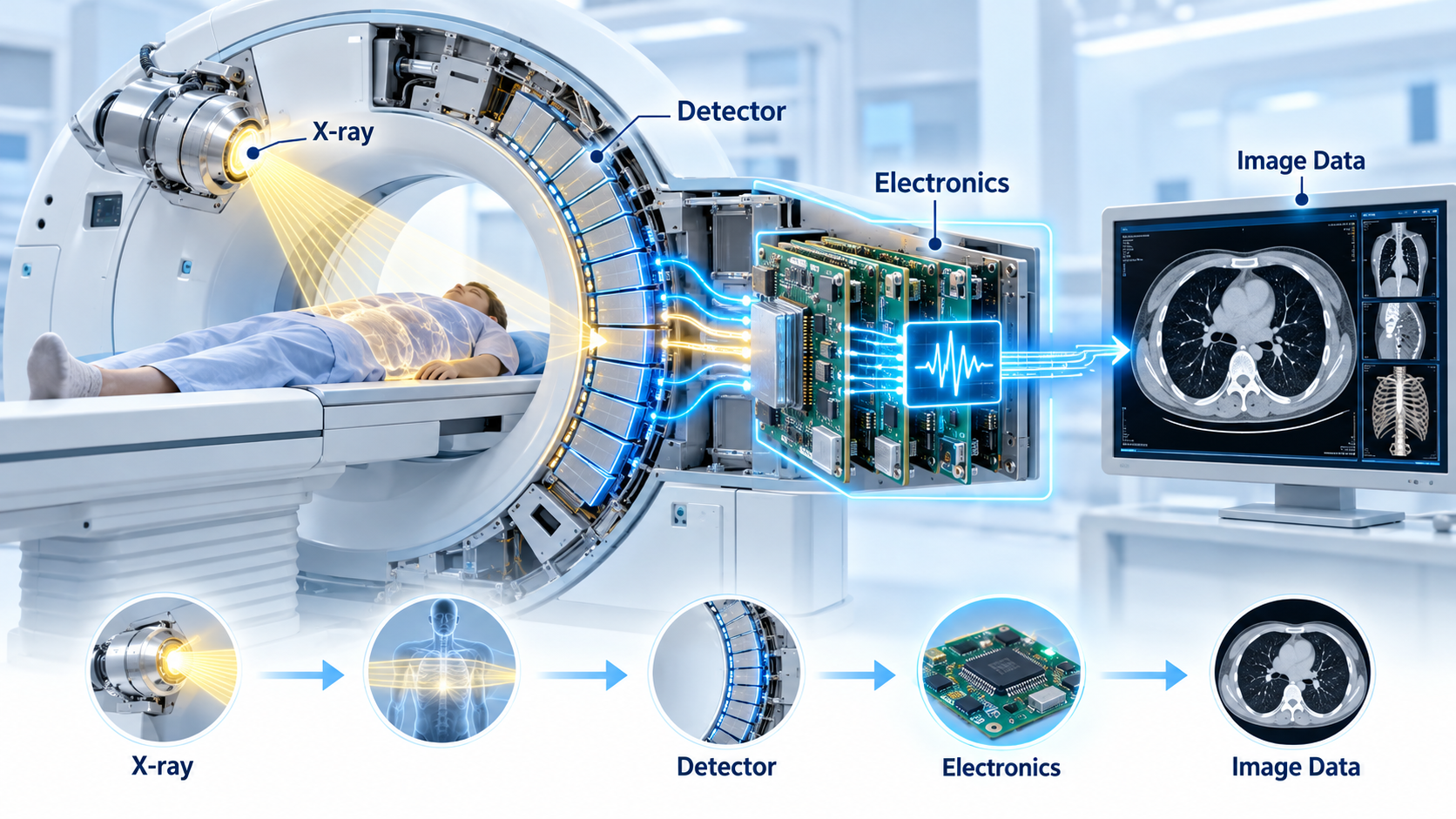

CT(Computed Tomography, 컴퓨터단층촬영)는 X선을 이용해 사람의 몸속을 단면 영상으로 보여주는 의료영상 기술입니다. CT 장비는 X선을 발생시키는 장치와 인체를 통과한 X선을 감지하는 검출기로 구성됩니다. 검출기가 수집한 신호를 컴퓨터가 처리하면 우리가 병원에서 보는 CT 영상이 만들어집니다. 여기서 CT Detector Electronics(CT 검출기 전자회로)는 검출된 X선 정보를 전기신호와 디지털 데이터로 처리하는 역할을 합니다. 그런데 검출기 주변의 반도체와 전자회로도 전기를 사용하기 때문에 열이 발생합니다. 이 열을 제대로 관리하지 못하면 측정 신호가 온도 변화의 영향을 받아 영상 품질이 달라질 수 있습니다.

02. CT Detector Electronics는 왜 뜨거워질까?

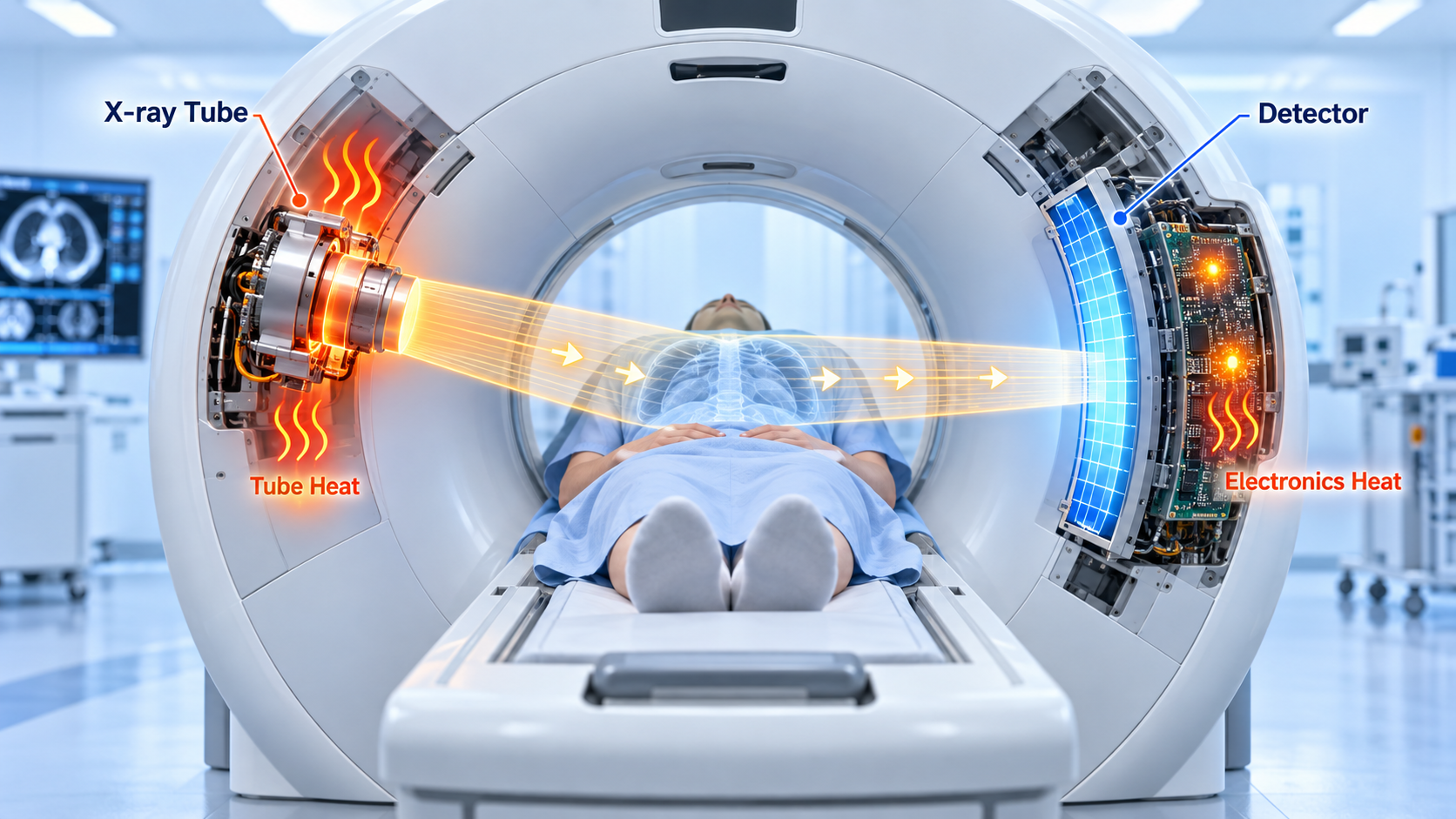

CT 장비에서는 X선 발생장치와 검출기가 서로 마주 보며 작동합니다. X선 발생장치는 X선을 만들고, 검출기는 인체를 통과한 X선을 측정합니다. 이 두 장치는 역할도 다르고 열이 발생하는 원인도 다릅니다. 특히 X선을 발생시키는 X-ray Tube의 발열과 검출기 전자회로의 발열은 구분해서 이해해야 합니다.

① 검출기는 X선을 어떻게 측정할까?

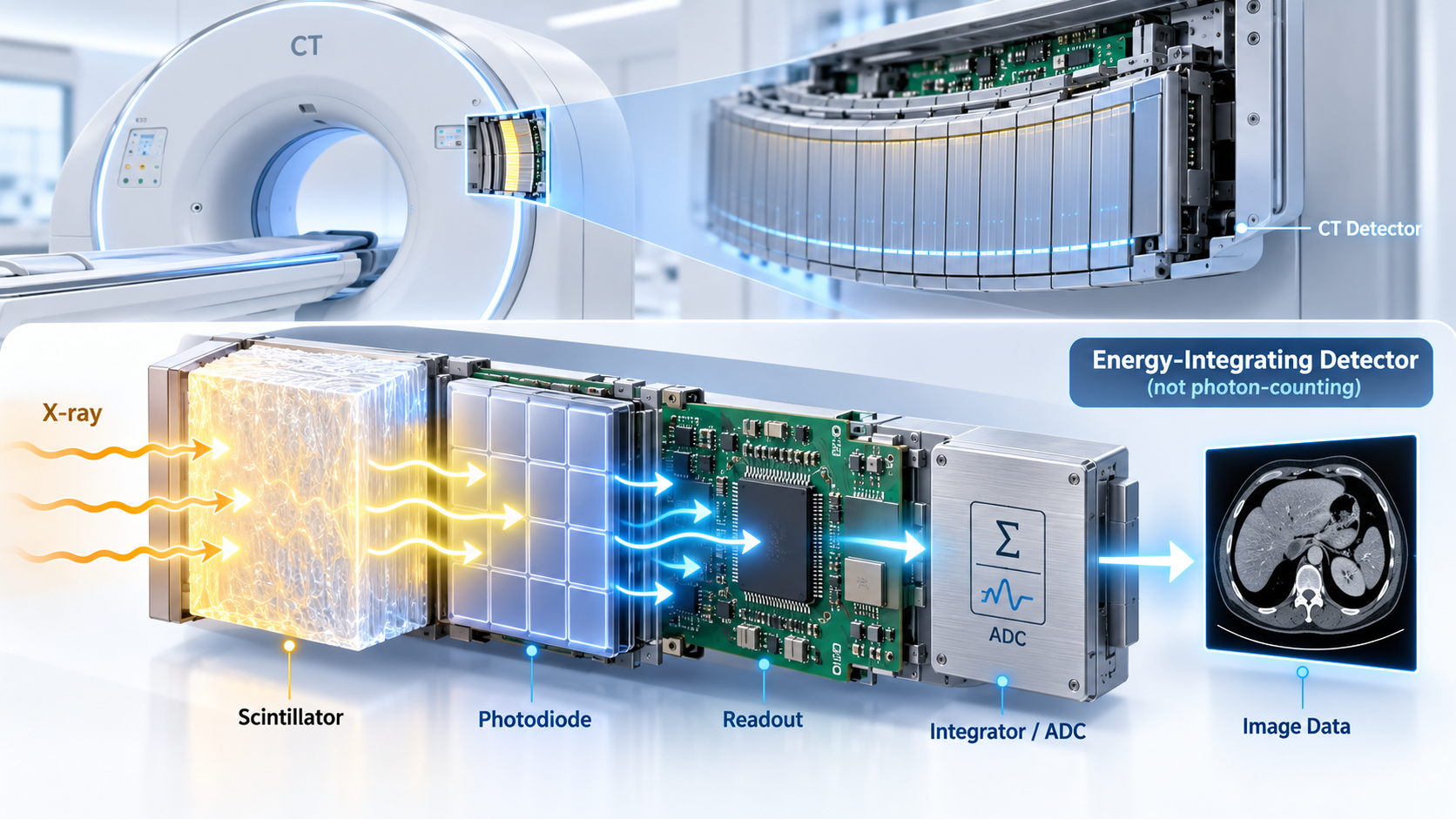

일반적인 에너지 적분형 CT 검출기는 다음과 같은 구조로 동작합니다.

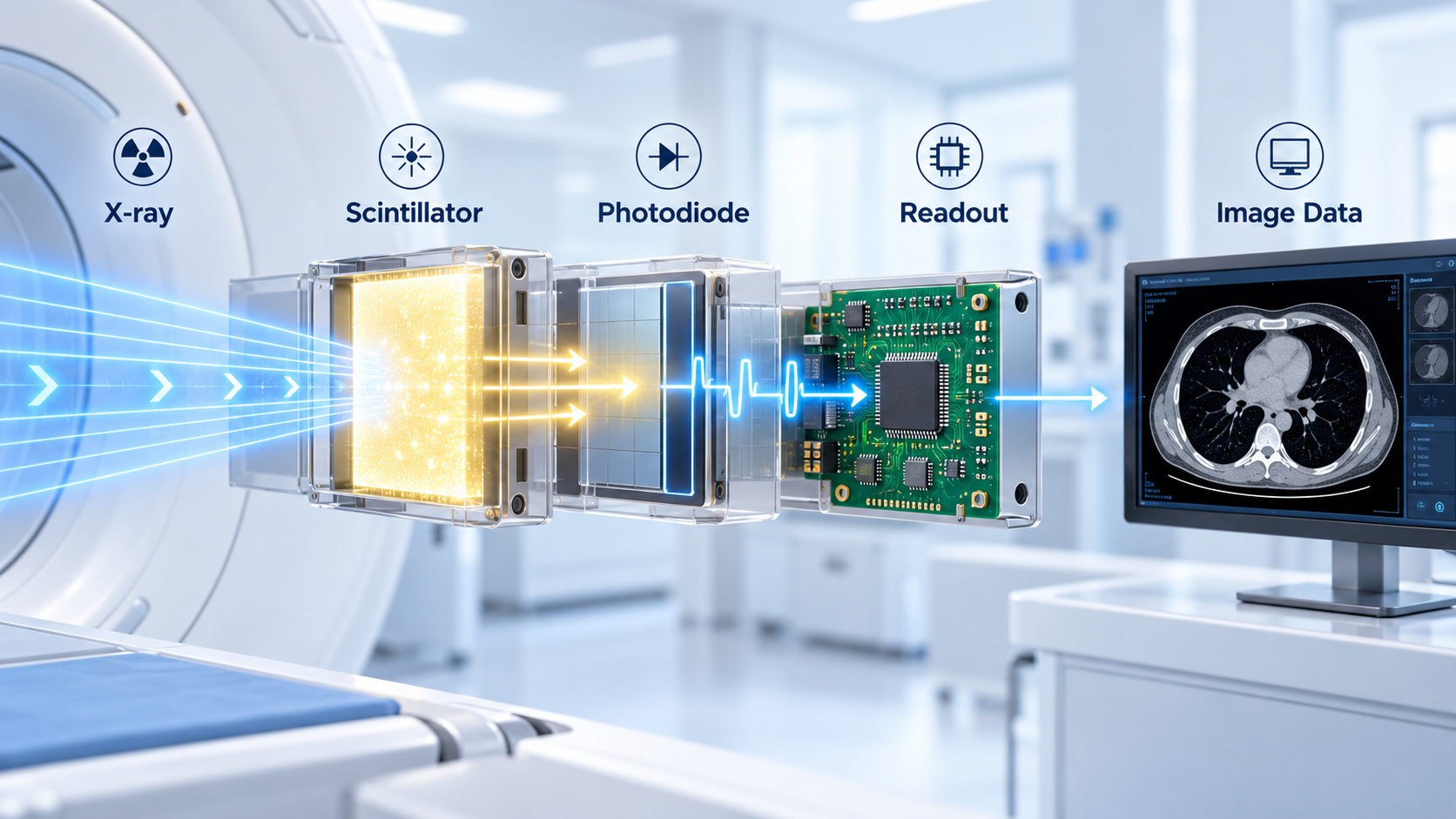

Scintillator(섬광체)는 들어온 X선을 빛으로 변환하는 재료입니다. Photodiode(포토다이오드)는 이 빛을 전기신호로 바꾸는 반도체 소자입니다. 이후 전자회로는 작은 전기신호를 읽고 디지털 데이터로 변환합니다. 이렇게 수집된 정보를 컴퓨터가 계산하면 CT 영상이 만들어집니다. ※ Photon-counting CT는 X선을 반도체 센서에서 직접 전기신호로 변환하는 방식이므로 위 구조와 차이가 있습니다.

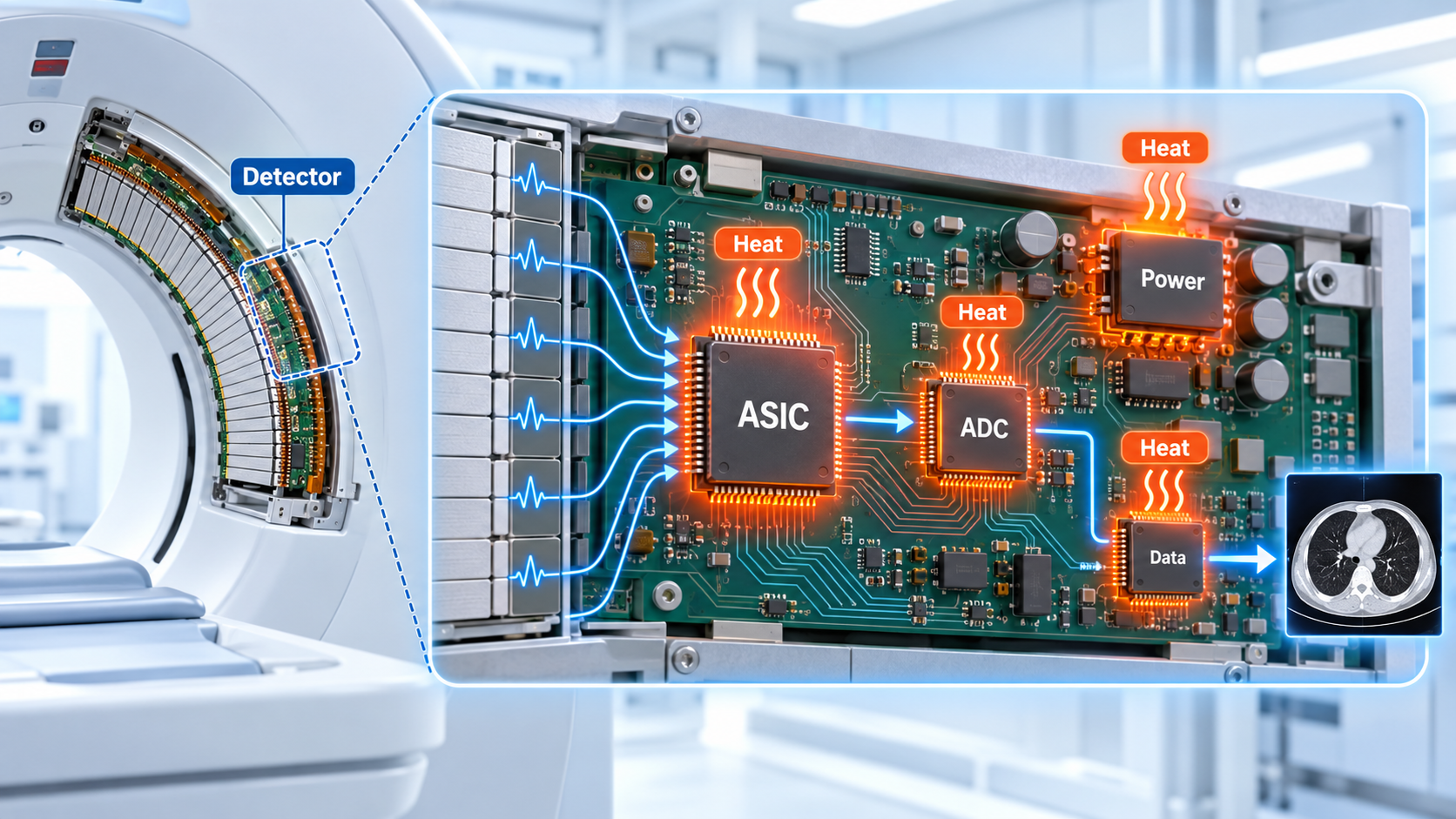

② ASIC과 신호처리 회로에서 열이 발생한다

CT 검출기는 매우 작은 전기신호를 정밀하게 측정해야 합니다. 이를 위해 ASIC(Application-Specific Integrated Circuit, 특정 기능을 수행하도록 설계한 집적회로)이 사용됩니다. ASIC은 여러 전자회로를 작은 반도체 칩에 집적한 것입니다. CT 검출기에 사용되는 ASIC은 신호를 읽거나 증폭하고, 디지털 데이터로 변환하는 역할을 수행할 수 있습니다. 이러한 회로가 동작하면 전기에너지의 일부가 열로 바뀝니다. 또한 ADC(Analog-to-Digital Converter, 아날로그-디지털 변환기), 전원회로, 데이터 전달회로 등에서도 열이 발생합니다. 따라서 검출기 내부에서는 여러 전자부품의 발열이 함께 나타날 수 있습니다.

③ X선을 흡수하는 과정도 열과 관계가 있다

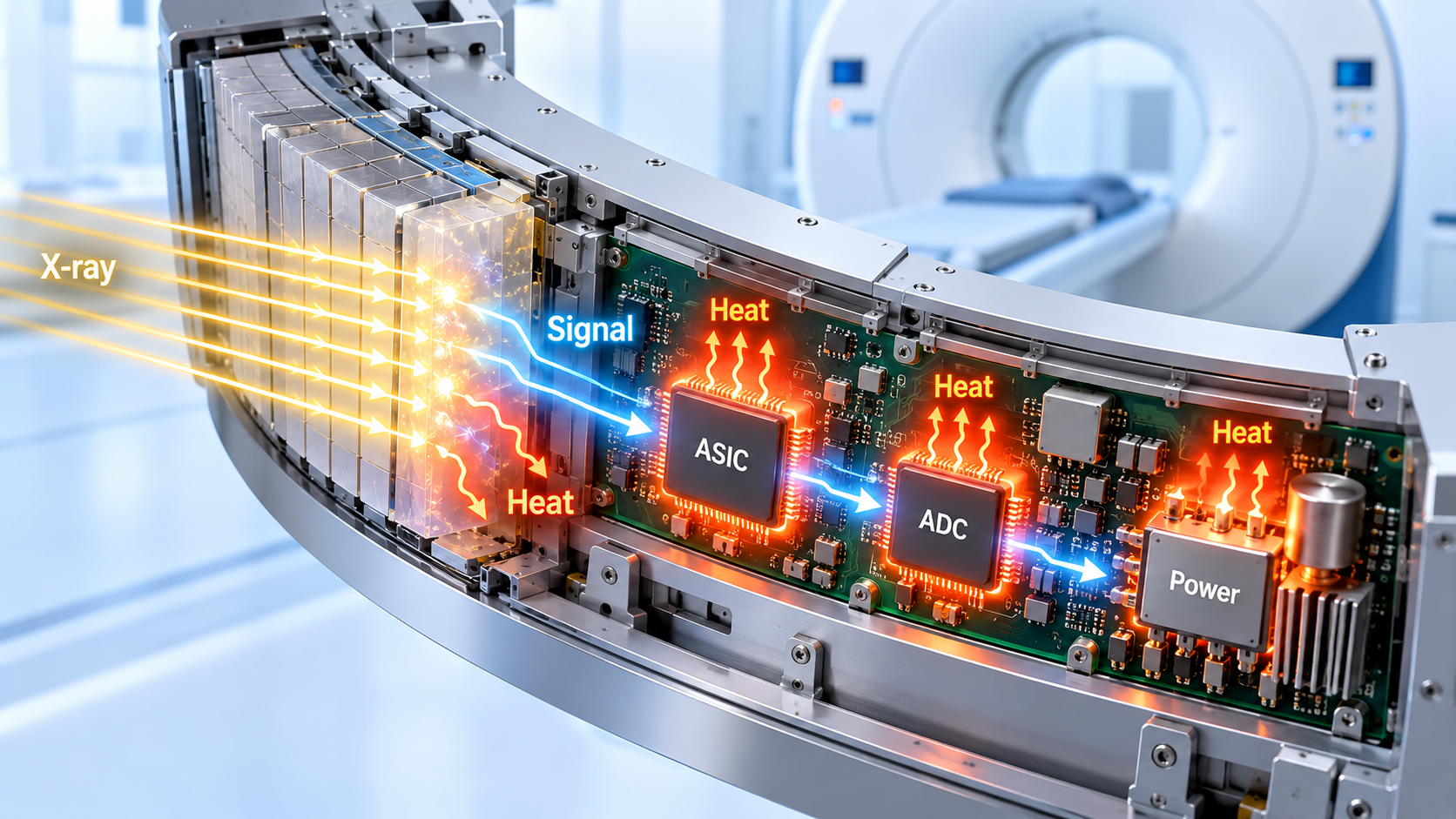

CT 검출기는 X선 에너지를 흡수합니다. 흡수된 에너지의 일부는 빛이나 전기신호로 변환되고, 나머지는 열로 전달될 수 있습니다. 다만 CT 검출기 전자회로의 발열을 설명할 때는 X선 흡수로 인한 열과 전자회로의 소비전력에 따른 열을 구분해야 합니다. 특히 신호처리 ASIC, 데이터 변환회로, 전원부는 검출기 열관리에서 검토해야 할 주요 전자회로입니다.

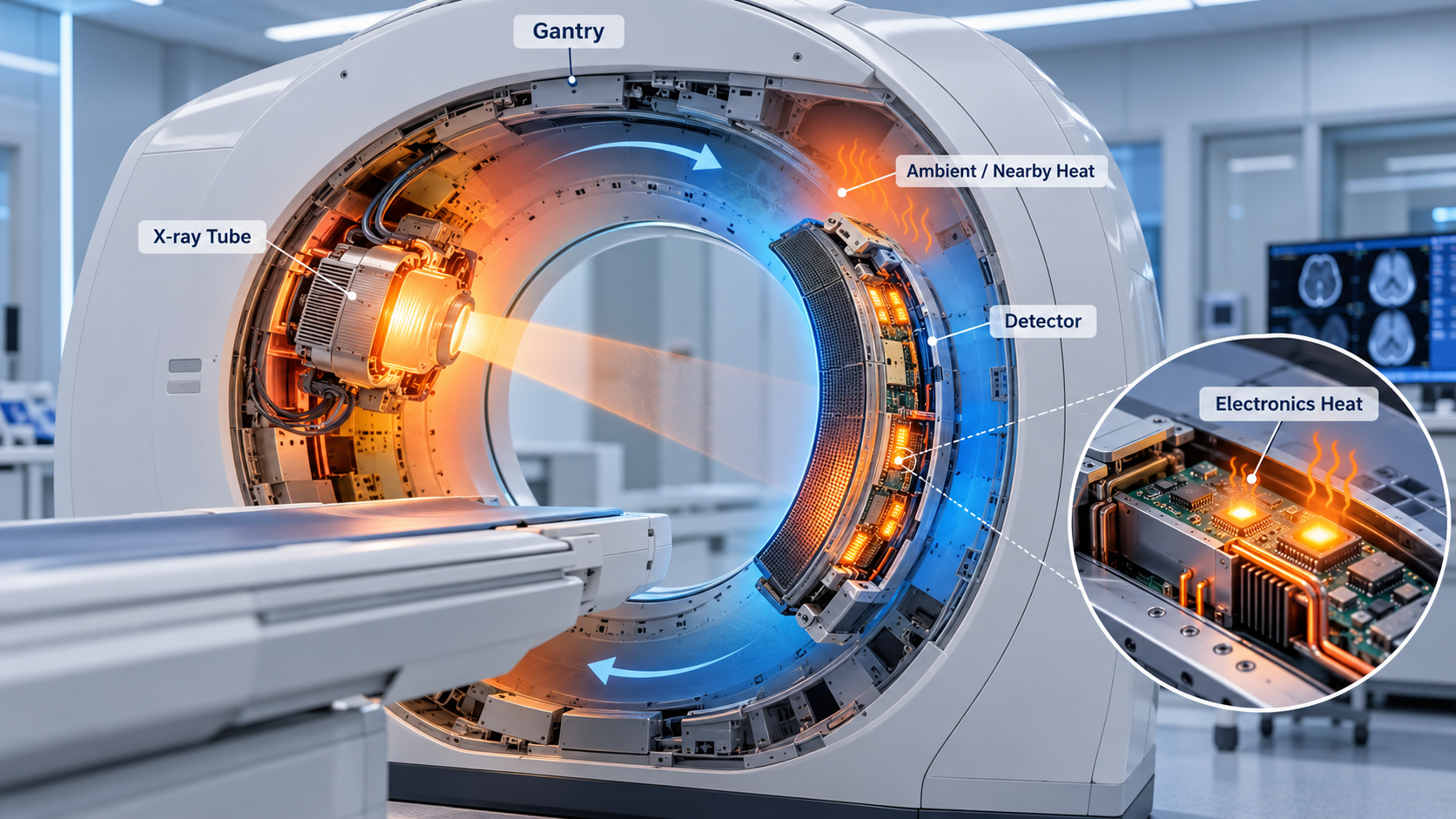

④ CT 장비 내부 환경도 영향을 준다

CT 장비에는 Gantry(갠트리)라는 원형 구조물이 있습니다. 이곳에는 X선 발생장치와 검출기 등 여러 부품이 배치됩니다. 검사 중에는 장비의 일부 구조물이 회전하면서 영상을 수집합니다. 따라서 CT 검출기는 전자회로 자체의 발열뿐 아니라 주변 장비에서 전달되는 열과 갠트리 내부의 온도 변화도 고려해야 합니다.

온도가 높아지면 무엇이 문제가 될까?

① 측정 신호가 달라질 수 있다 CT 검출기는 아주 작은 전기신호를 측정합니다. 그런데 반도체 소자의 전기적 특성은 온도에 따라 달라질 수 있습니다. 예를 들어 Photodiode의 누설전류나 신호처리 회로의 특성은 온도 변화의 영향을 받을 수 있습니다. 따라서 온도가 변하면 같은 X선을 측정하더라도 전기신호에 차이가 발생할 가능성이 있습니다. ② Thermal Noise와 측정 안정성 전자회로에는 여러 원인으로 발생하는 잡음(Noise)이 존재합니다. 그중 일부 잡음과 누설전류는 온도에 영향을 받습니다. 쉽게 말하면 작은 소리를 듣는 마이크 옆에서 불필요한 소음이 발생하는 것과 비슷합니다. CT 검출기는 미세한 신호를 읽어야 하므로 이러한 잡음과 신호 변화가 중요합니다. 다만 CT 영상의 잡음은 X선 통계, 검출기 특성, 전자회로, 영상처리 등 다양한 원인으로 발생합니다. 모든 영상 잡음을 발열 문제로 설명할 수는 없습니다. ③ 영상에 Artifact가 발생할 수 있다 Artifact(영상 인공물)는 실제 인체 구조와 관계없이 영상에 나타나는 원치 않는 무늬나 왜곡을 의미합니다. CT 검출기의 특성이 보정 당시와 달라지면 측정값에 오차가 발생할 수 있습니다. 이러한 오차가 충분히 커지면 영상의 균일성이나 정확도에 영향을 줄 수 있습니다. 따라서 검출기에서는 Temperature Stability(온도 안정성)가 중요합니다. ④ 장비 신뢰성에도 영향을 준다 검출기에 사용되는 ASIC과 PCB, 접합재료 등의 전자부품은 온도의 영향을 받습니다. 허용 범위를 벗어난 높은 온도나 반복적인 온도 변화는 부품에 열적 부담을 줄 수 있습니다. 특히 CT는 정밀한 측정장비이므로 온도 변화로 인한 신호 특성의 변동과 부품의 장기적인 신뢰성을 함께 고려해야 합니다.

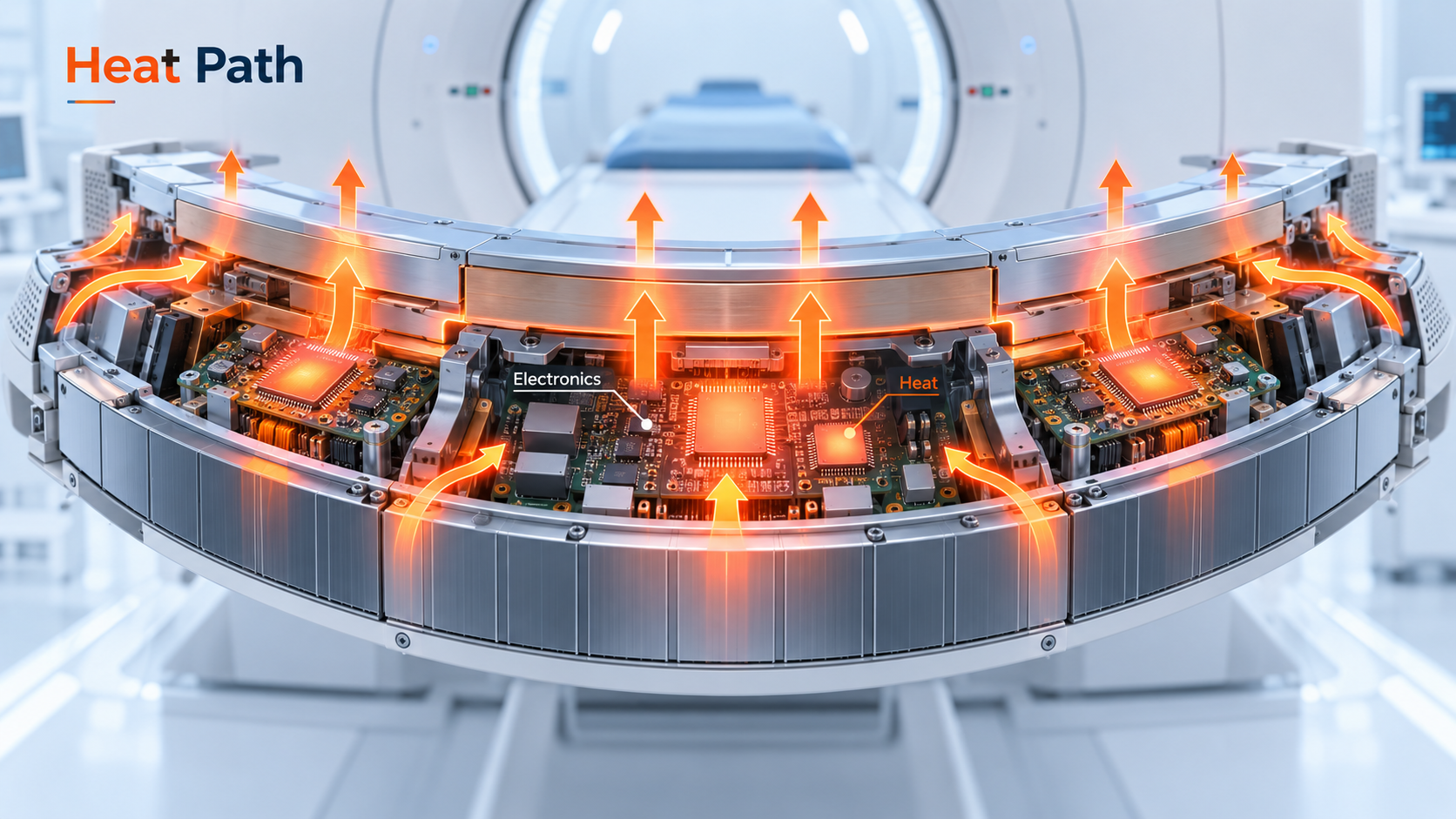

03. CT 검출기에서 발생한 열은 어디로 이동할까?

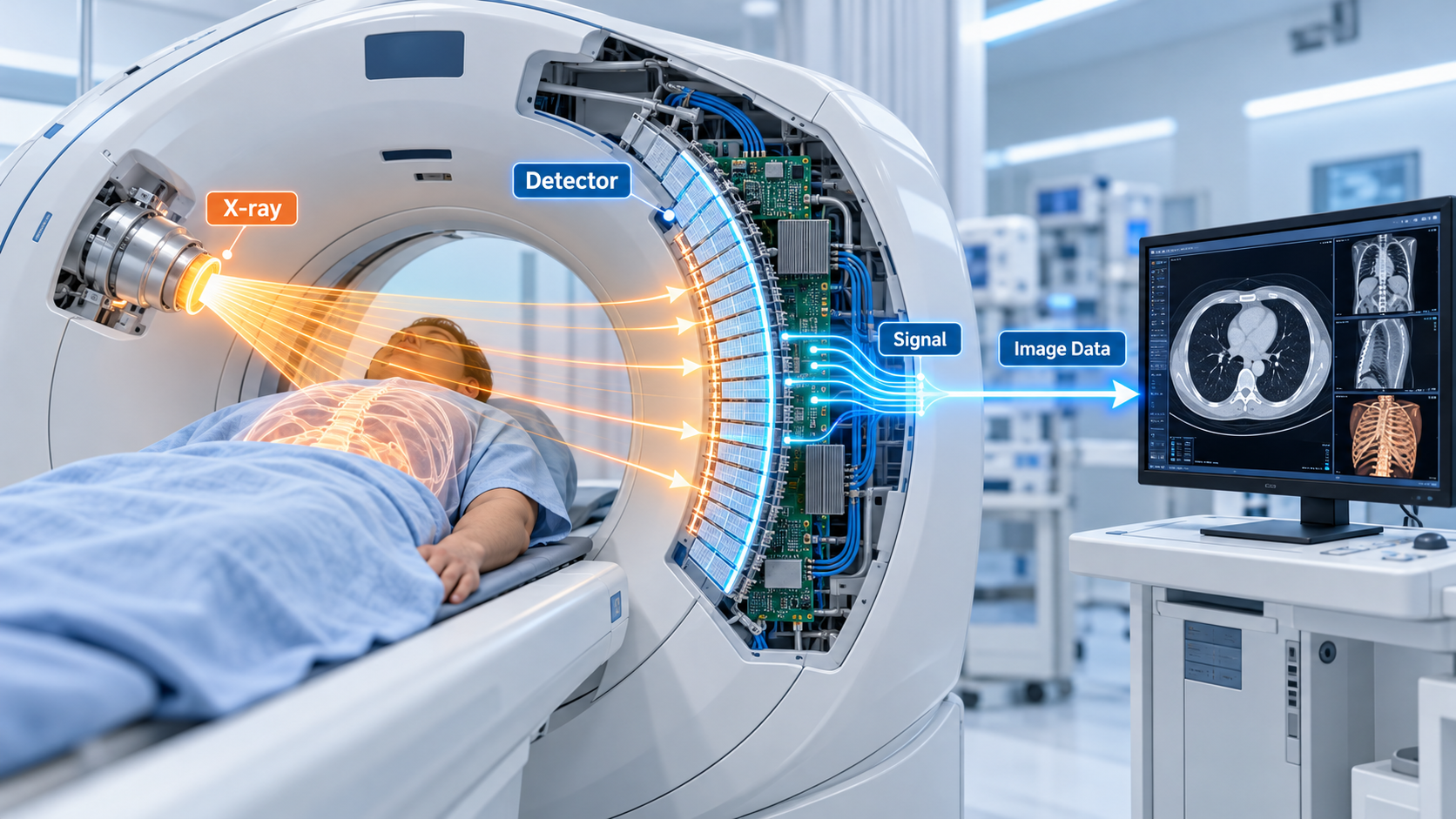

전자부품에서 만들어진 열은 한곳에 머무르지 않고 주변으로 이동합니다. 이 열이 외부로 빠져나가는 경로를 Heat Path(열전달 경로)라고 합니다. CT Detector Electronics의 대표적인 열경로를 단순화하면 다음과 같습니다.

실제 구조에서는 검출기 센서와 판독회로의 열경로가 다를 수 있습니다.

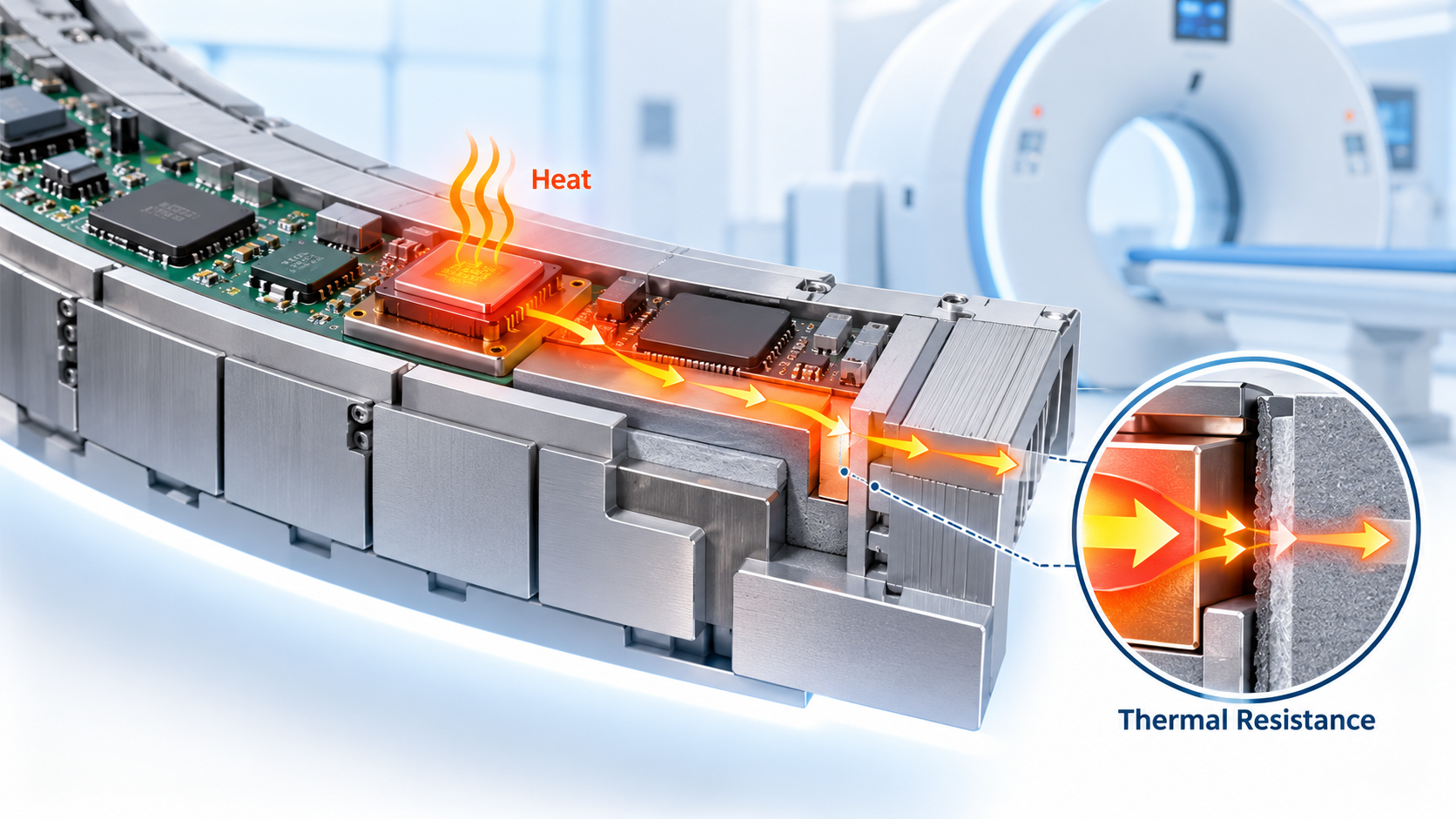

Thermal Resistance란 무엇일까?

Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 쉽게 말하면 열이 지나가는 길이 얼마나 막혀 있는지를 나타냅니다. 예를 들어 ASIC에서 발생한 열이 PCB와 방열 구조물을 통해 이동한다고 생각해 보겠습니다. 중간에 열을 잘 전달하지 못하는 재료가 있거나 접촉 상태가 좋지 않으면 열이 쉽게 이동하지 못할 수 있습니다. 따라서 Thermal Engineer는 전자부품에서 냉각공기까지 이어지는 전체 Heat Path를 살펴봅니다.

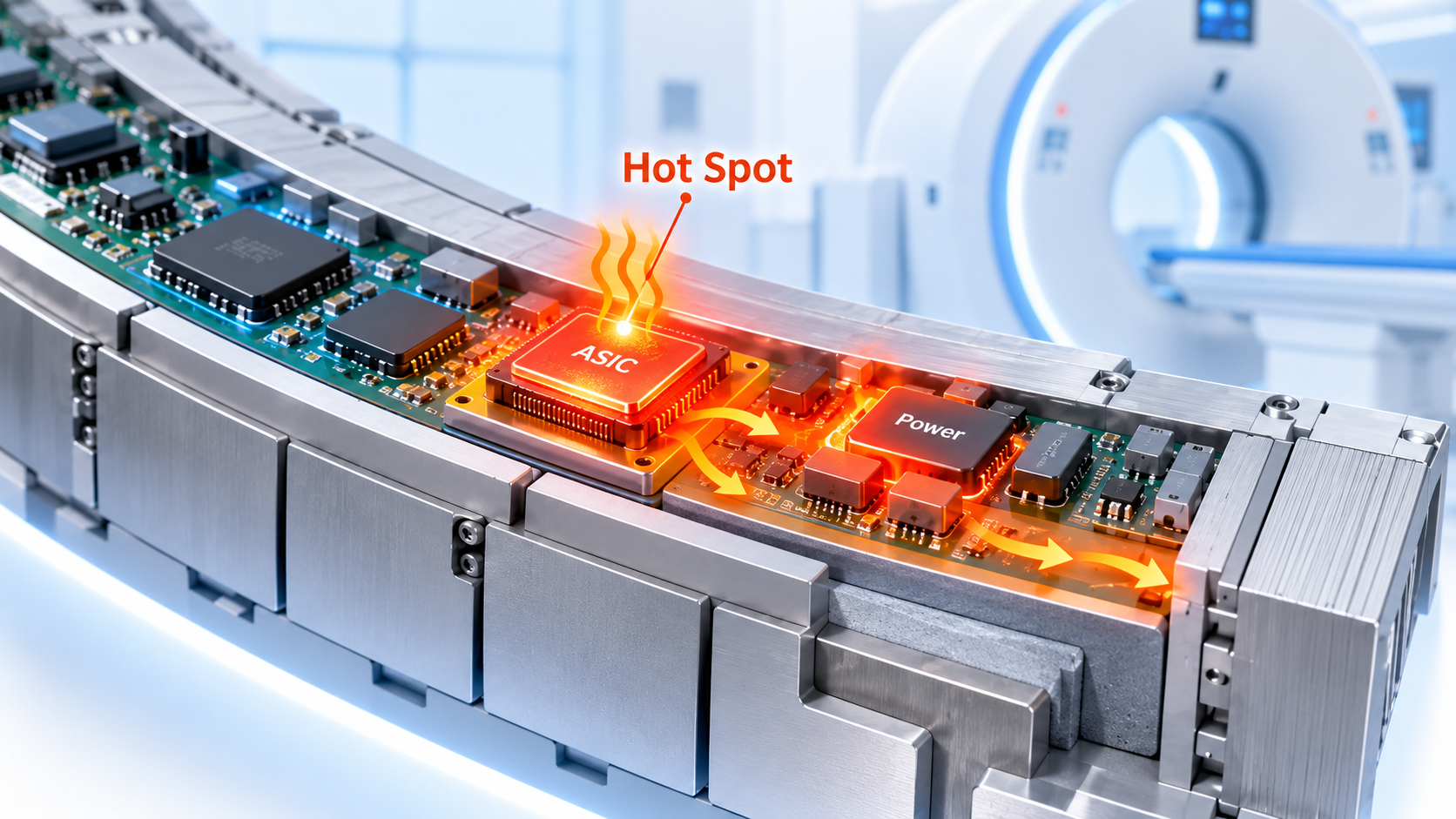

Hot Spot이란 무엇일까?

Hot Spot(국부 고온부)은 주변보다 온도가 높은 부분입니다. CT 검출기에서는 특정 ASIC이나 전원회로 주변에서 다른 영역보다 높은 온도가 나타날 수 있습니다. 이런 온도 차이는 부품의 열적 부담을 증가시키고, 정밀한 측정회로의 특성에도 영향을 줄 수 있습니다. 따라서 최고온도와 함께 Temperature Distribution(온도분포)도 확인해야 합니다.

04. 엔지니어는 CT 검출기의 열을 어떻게 해결할까?

CT Detector Electronics의 냉각에서는 단순한 냉각 성능보다 정밀한 온도 제어와 안정성이 중요합니다. 실제 장비에 적용되는 구조는 제조사와 CT 시스템에 따라 달라집니다.

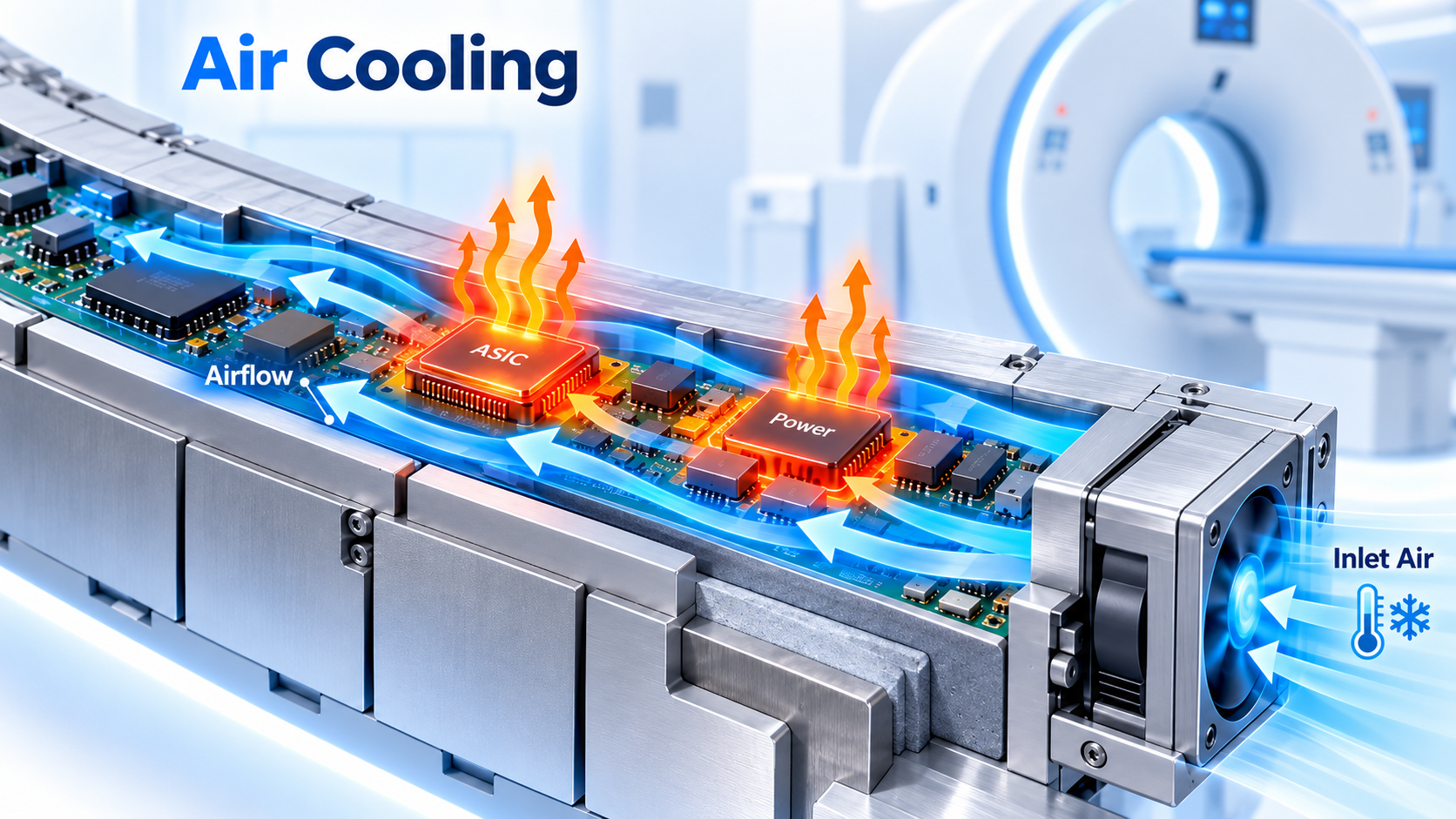

① 온도 제어형 공랭(Air Cooling)

대표적인 접근 중 하나는 공기를 이용한 냉각입니다. 팬을 사용해 공기를 순환시키고 전자회로의 열을 제거합니다. 이때 공기 흐름뿐 아니라 공급되는 공기의 온도도 중요합니다. 공기 온도가 계속 변하면 검출기 전자회로의 온도도 영향을 받을 수 있기 때문입니다. 따라서 팬과 덕트, 방열판, 온도센서 등을 활용해 냉각공기의 흐름과 온도를 관리할 수 있습니다.

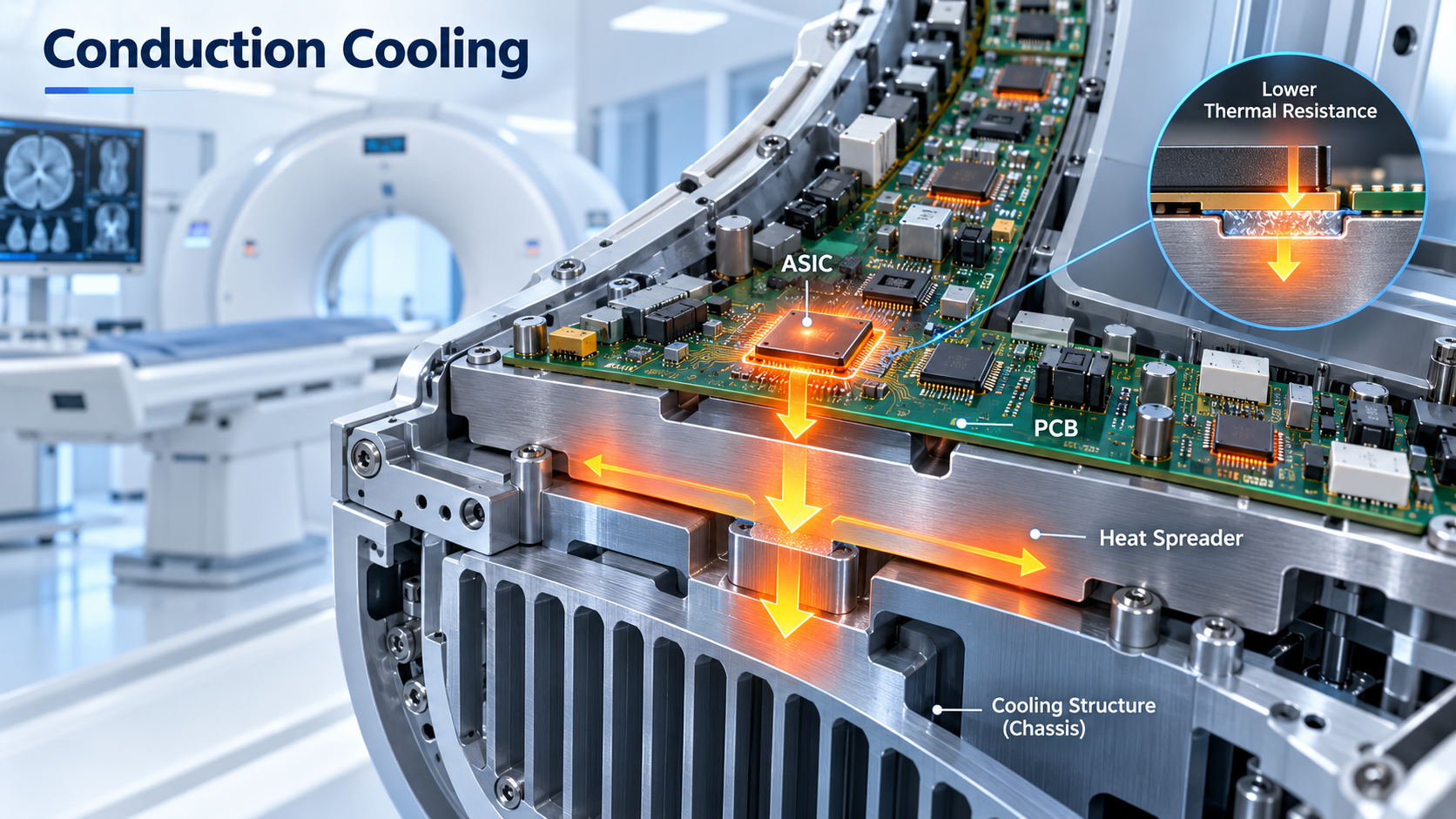

② 전도냉각(Conduction Cooling)

전도냉각은 전자부품에서 발생한 열을 금속 구조물 등을 통해 이동시키는 방식입니다. 예를 들어 ASIC에서 발생한 열이 PCB나 Heat Spreader를 거쳐 냉각 구조물로 전달될 수 있습니다. 이때 Thermal Resistance를 낮추는 것이 중요합니다. 방열재료와 접촉면, 장착 구조 등을 적절히 설계하면 열전달 성능을 개선할 수 있습니다. 전도냉각은 공랭이나 액체냉각과 함께 사용될 수 있습니다.

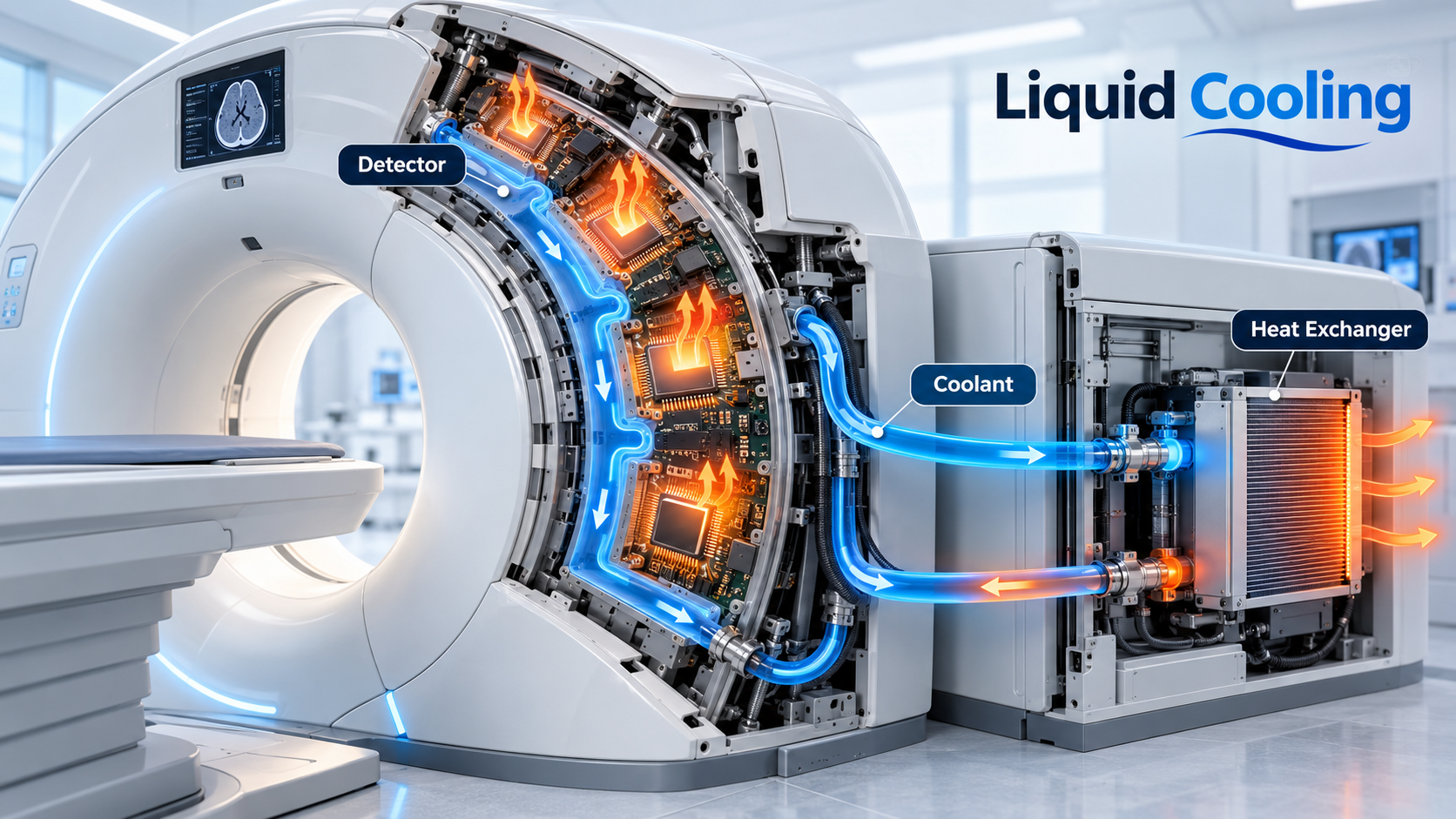

③ 액체냉각(Liquid Cooling)

일부 CT 시스템의 열관리 설계에서는 액체냉각도 사용하거나 검토합니다. 액체냉각은 냉각수가 열을 흡수해 다른 위치로 운반하는 방식입니다. 냉각수는 열교환기를 통해 열을 외부로 전달할 수 있습니다. 특히 열교환기나 냉각수 회로를 이용하면 장비의 온도를 제어하는 데 도움이 될 수 있습니다. 다만 모든 CT 검출기에 액체냉각이 직접 적용되는 것은 아닙니다. 검출기 센서와 전자회로의 냉각 경로는 시스템마다 다를 수 있습니다.

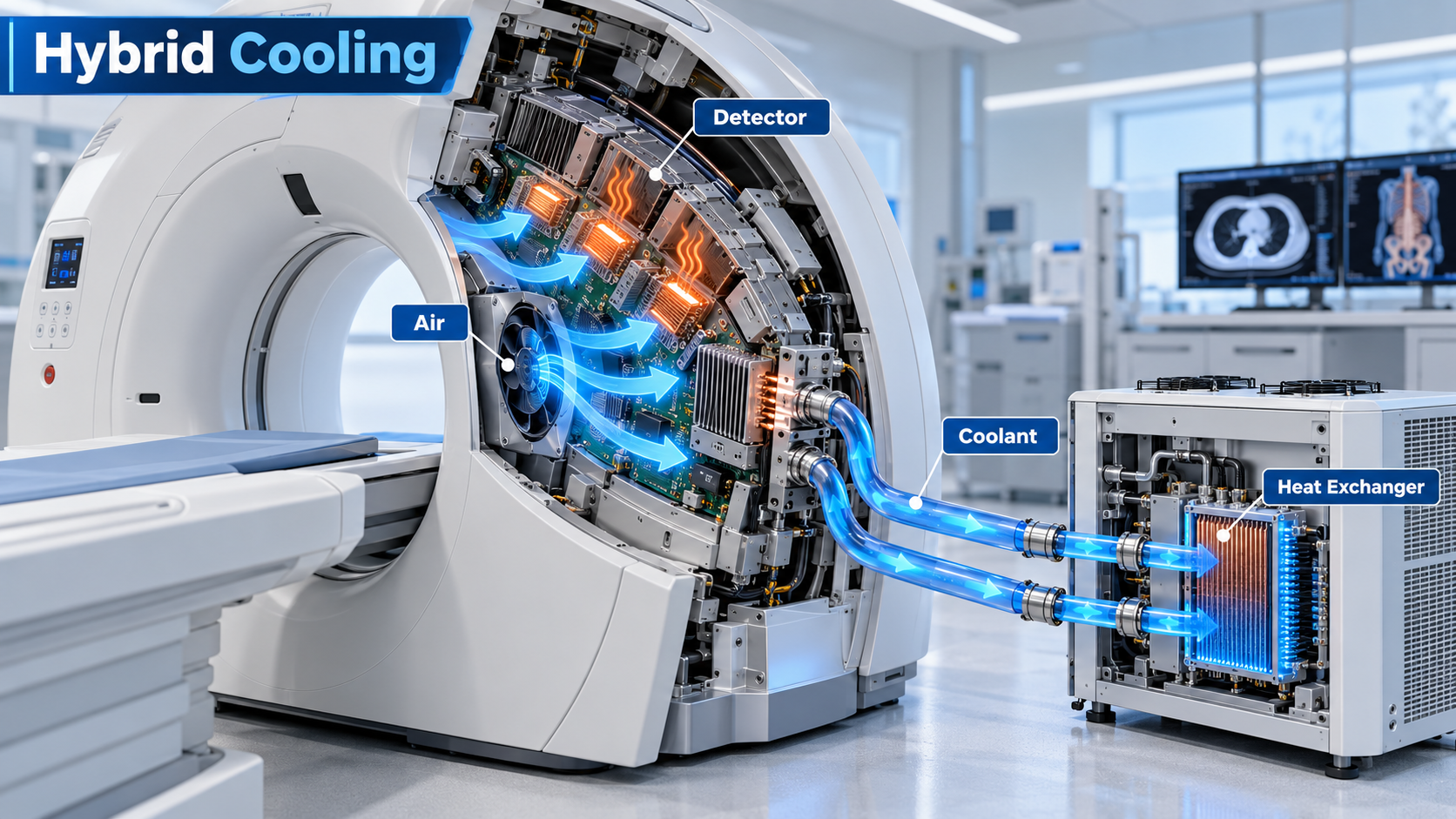

④ 공랭·액체냉각 복합방식

일부 CT 검출기 열관리 기술에서는 공랭과 액체냉각을 결합한 구조도 제시되어 있습니다. 예를 들어 검출기 전자회로에는 냉각공기를 공급하고, 열교환기에는 냉각수를 순환시키는 방식입니다. 서로 다른 냉각방식을 조합하면 전자회로와 검출기 센서의 열관리 조건을 별도로 검토할 수 있습니다. 다만 특허에 소개된 냉각구조가 모든 상용 CT에 적용되었다는 의미는 아닙니다.

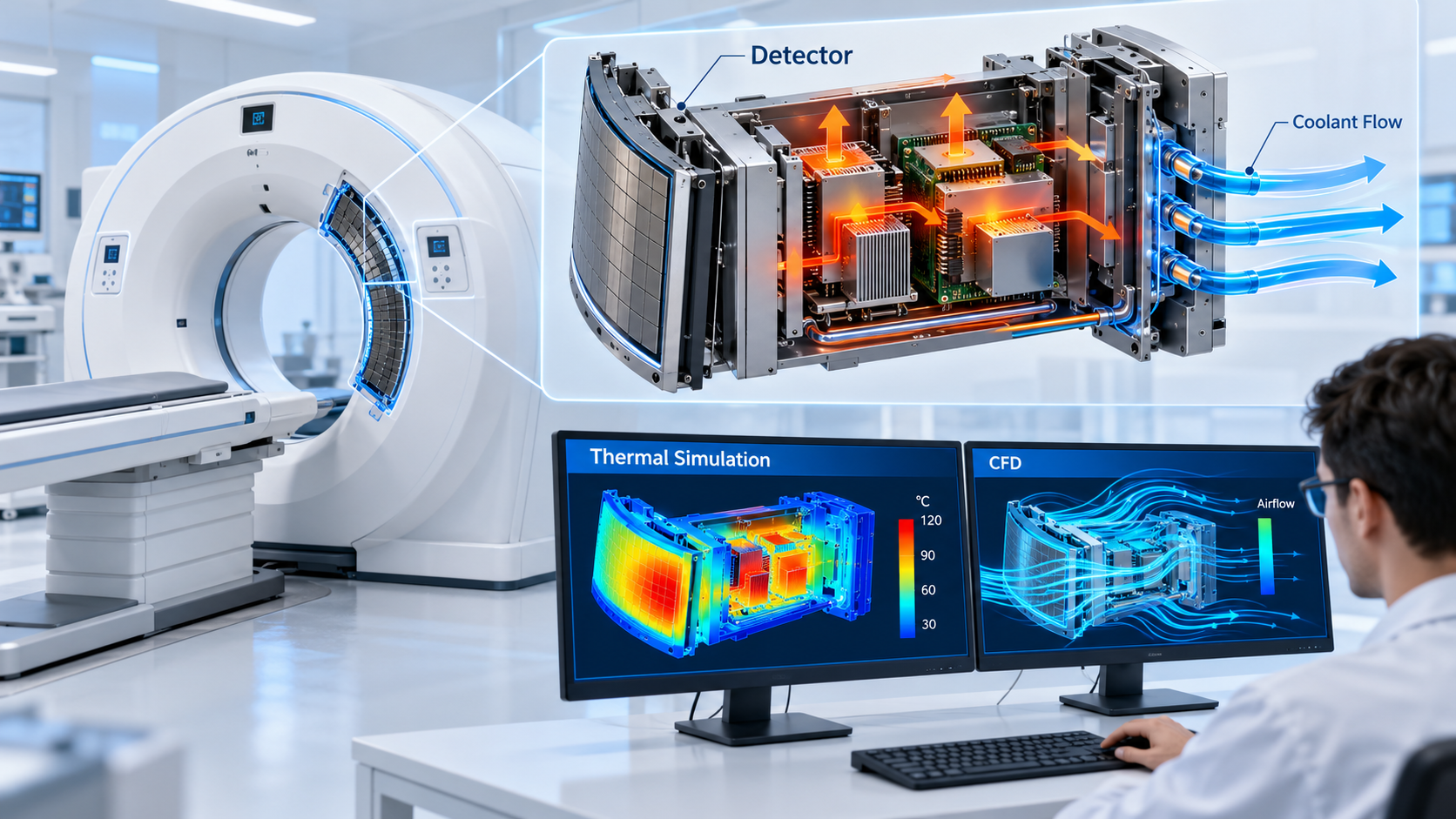

⑤ Thermal Simulation과 CFD

CT 검출기를 설계할 때는 실제 시제품을 제작하기 전에 열해석을 활용할 수 있습니다. Thermal Simulation(열해석)은 컴퓨터로 부품의 온도와 열전달을 계산하는 방법입니다. CFD(Computational Fluid Dynamics, 전산유체역학)는 공기나 냉각수의 흐름을 계산하는 기술입니다. 이를 활용하면 다음과 같은 문제를 검토할 수 있습니다. ASIC 주변에서 Hot Spot이 발생하는가? 검출기 배열 전체의 온도는 균일한가? 냉각공기가 전자회로 사이를 적절하게 흐르는가? Gantry 내부의 열이 검출기에 영향을 주는가? 냉각 구조를 변경하면 온도분포가 개선되는가? 열교환기와 냉각공기 온도는 적절한가?

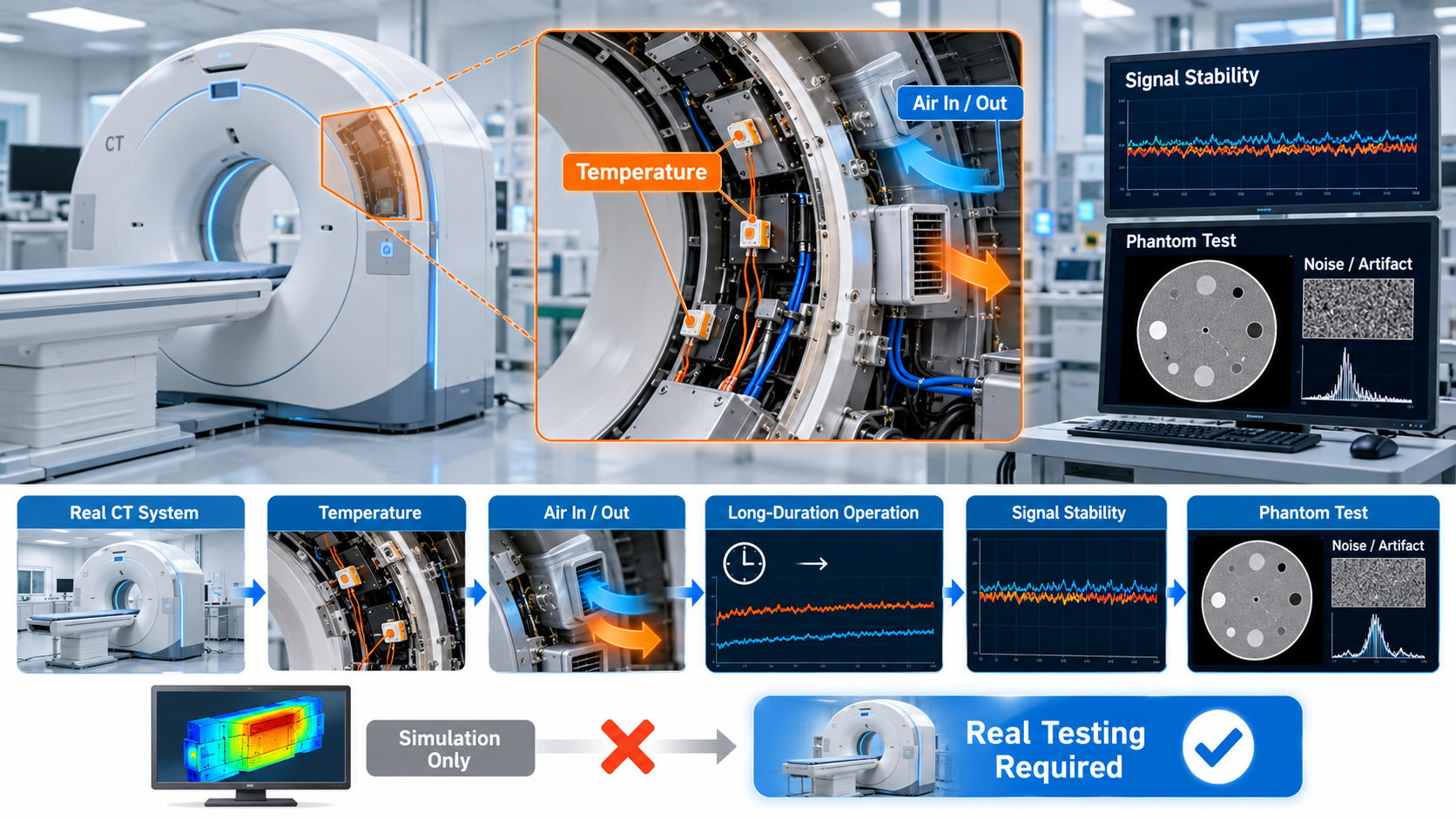

⑥ Thermal Testing으로 검증한다

열해석만으로는 실제 장비의 성능을 모두 확인할 수 없습니다. 따라서 검출기 또는 완성된 CT 시스템에서 온도와 측정 신호의 안정성을 평가해야 합니다. 대표적으로 다음과 같은 항목을 검토할 수 있습니다. ASIC 및 검출기 모듈 온도 냉각공기 입출구 온도 장시간 동작 시 온도 변화 검출기 신호 안정성 온도 변화에 따른 보정값 변화 영상의 Noise와 Artifact 일정한 시험물체(Phantom)를 이용한 영상 품질 평가

이 과정은 CT 검출기의 열관리 설계와 정밀 측정 성능을 함께 확인하는 데 도움이 됩니다.

05. 실제 산업에서는 어디에 쓰일까?

① 병원용 진단 CT

병원에서 사용하는 CT는 뇌, 폐, 심장, 복부 등 다양한 부위를 촬영합니다. 검출기는 인체를 통과한 X선을 측정하고 영상 재구성에 필요한 정보를 전달합니다. 검출기의 온도가 안정적이면 온도 변화에 따른 신호 변동을 줄이는 데 도움이 됩니다. 따라서 검출기 냉각과 온도 제어는 의료영상 장비의 정밀도를 유지하기 위한 중요한 설계 요소입니다.

② 응급의료 CT

응급실에서는 신속한 진단을 위해 CT 촬영이 활용됩니다. 환자 상태에 따라 여러 검사가 연속적으로 이루어질 수 있습니다. 이러한 상황에서는 장비가 반복적인 사용조건에서도 안정적으로 동작하는 것이 중요합니다. 따라서 검출기 전자회로의 온도 안정성과 장비의 신뢰성을 함께 고려해야 합니다.

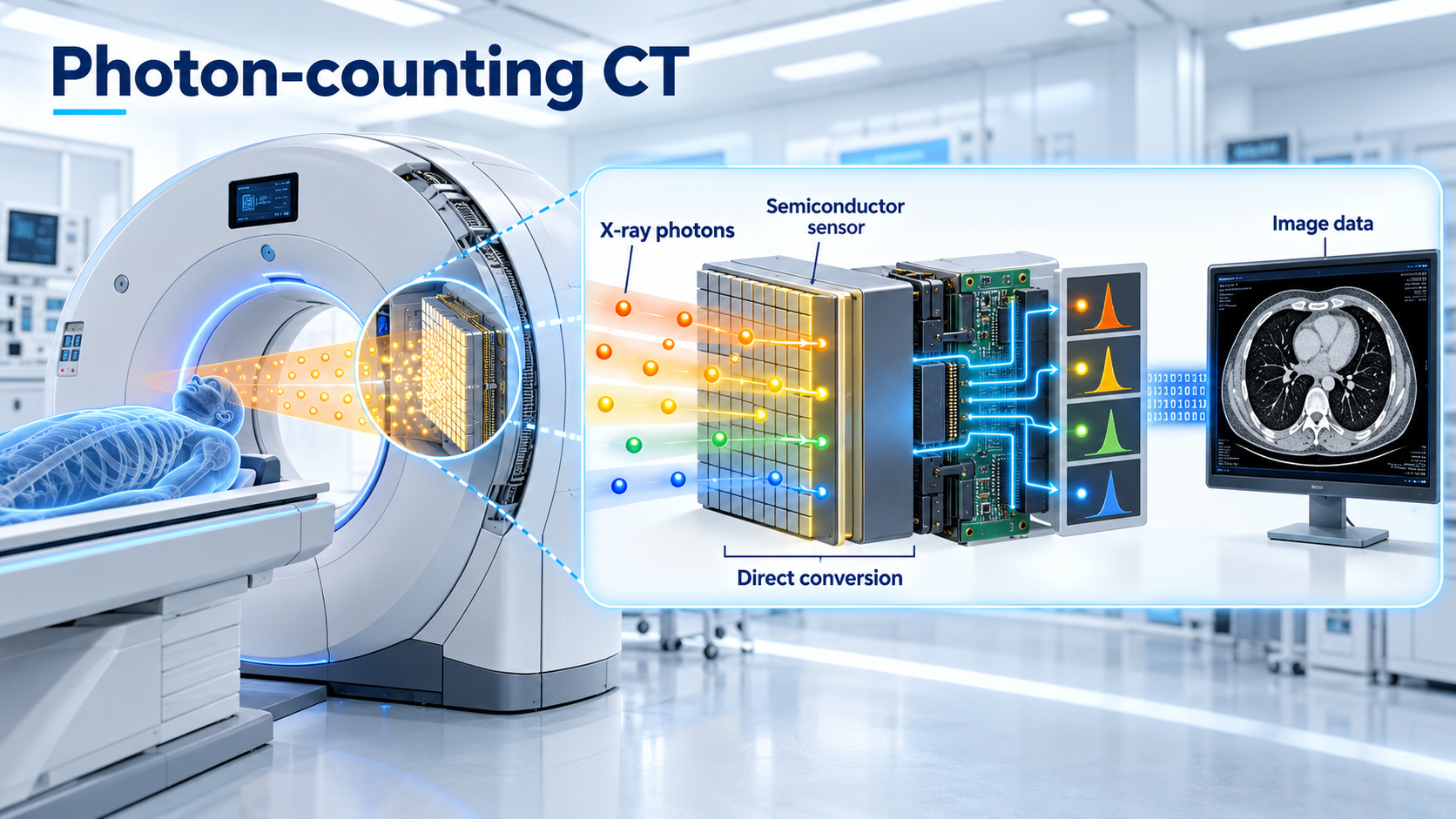

③ Photon-counting CT

Photon-counting CT(광자계수 CT)는 검출기가 개별 X선 광자를 감지하고 그 에너지 정보를 구분하는 기술입니다. 일반적인 에너지 적분형 CT 검출기와 달리, 반도체 센서를 이용해 X선을 직접 전기신호로 변환합니다. 이러한 검출기는 센서와 판독 전자회로의 특성이 중요합니다. 따라서 센서의 온도 의존성과 전자회로의 신호 안정성도 설계 단계에서 고려해야 합니다. 새로운 검출기 기술이 발전할수록 냉각뿐 아니라 정밀한 Thermal Control의 중요성도 지속적으로 검토될 것입니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. CT에서 뜨거워지는 부품은 X-ray Tube뿐이다?

그렇지 않습니다. X-ray Tube는 X선을 발생시키는 과정에서 많은 열이 발생하는 장치입니다. 하지만 검출기의 ASIC, ADC, 전원회로 등도 동작하면서 열을 발생시킵니다. 다만 두 장치의 발열 규모와 냉각 요구조건은 서로 다릅니다. 따라서 X-ray Tube Cooling과 CT Detector Electronics Cooling은 구분해야 합니다.

오해 2. 검출기는 차가울수록 영상 품질이 좋아진다?

항상 그렇지는 않습니다. 검출기에는 설계된 동작온도와 보정조건이 존재합니다. 무조건 온도를 낮추는 것보다 검출기가 일정한 온도에서 안정적으로 동작하도록 하는 것이 중요할 수 있습니다. 특히 보정 당시의 온도와 실제 검사 중 온도 사이의 차이를 관리하는 것이 중요합니다.

오해 3. 팬을 강하게 작동시키면 열문제가 해결된다?

팬의 성능을 높이는 것만으로 모든 문제가 해결되지는 않습니다. 공기가 발열부품 주변으로 제대로 흐르지 않으면 냉각 효과가 제한될 수 있습니다. 또한 공급되는 공기의 온도가 불안정하면 검출기 온도도 달라질 수 있습니다. 따라서 Airflow와 Temperature Control을 함께 설계해야 합니다.

07. 앞으로 무엇이 중요해질까?

① 더 정밀한 검출기와 온도 안정성

의료영상 기술은 더 작은 구조를 구분하고 정밀한 정보를 얻는 방향으로 발전하고 있습니다. 이 과정에서 검출기와 판독 전자회로의 성능도 중요해집니다. 따라서 검출기의 전기적 특성이 온도 변화의 영향을 받지 않도록 관리하는 기술이 계속 필요할 것입니다.

② 고집적 전자회로의 열관리

검출기의 전자회로가 고집적화되면 제한된 공간에 여러 기능을 배치해야 할 수 있습니다. 그러면 전력소비와 열발생, 회로 배치 사이의 균형이 중요해집니다. 따라서 저전력 ASIC 설계와 Heat Path 최적화, 온도분포 관리가 함께 검토될 것입니다.

③ Thermal Simulation과 Image Quality의 연결

기존의 열해석은 주로 부품 온도와 냉각 성능을 확인하는 데 활용됩니다. 하지만 CT 검출기에서는 온도가 측정 신호에 미치는 영향도 중요합니다. 따라서 Thermal Simulation으로 예측한 온도분포와 실제 검출기 신호, 영상 품질 시험 결과를 함께 검토하는 접근이 유용할 수 있습니다. 결국 CT 검출기의 열관리는 단순한 냉각 문제가 아니라 정확한 의료영상 데이터를 확보하기 위한 정밀 엔지니어링 문제입니다.
