선박 추진 Inverter는 왜 뜨거워질까

01. 한눈에 이해하기

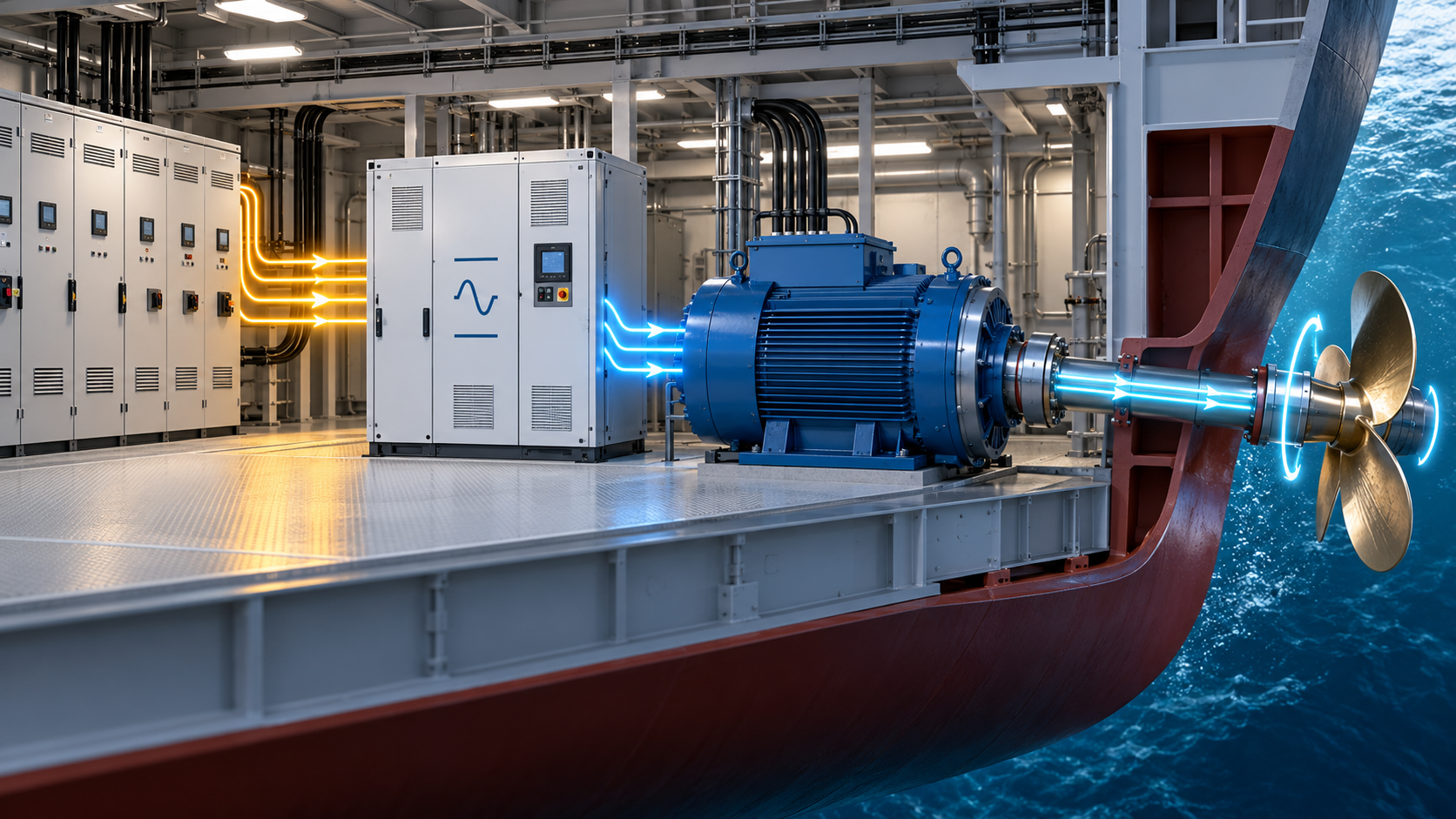

선박은 디젤엔진으로 추진축을 직접 회전시키기도 하지만, 전기모터로 프로펠러를 움직이는 전기추진 방식도 사용합니다. 전기추진 선박에서는 발전기나 배터리에서 공급되는 전기를 추진모터에 맞게 조절해야 합니다. 이때 핵심 역할을 하는 장치가 Marine Propulsion Inverter(선박 추진 인버터)입니다. 인버터는 전력반도체를 이용해 모터에 공급하는 전기의 주파수와 전압 등을 제어합니다. 하지만 이 과정에서 전기에너지 일부가 열로 바뀌므로 냉각 설계가 필요합니다.

02. 선박 추진 인버터는 왜 뜨거워질까?

전기추진 선박은 프로펠러를 회전시키기 위해 큰 전기에너지를 사용합니다. 인버터는 이 전력을 모터에 필요한 형태로 변환합니다. 전기차의 구동 인버터와 기본 원리는 비슷하지만, 선박은 장시간 운항하거나 높은 추진력을 지속적으로 요구받는 경우가 있습니다. 따라서 인버터의 발열과 냉각 조건도 중요합니다.

① 전력반도체에서 열이 발생한다

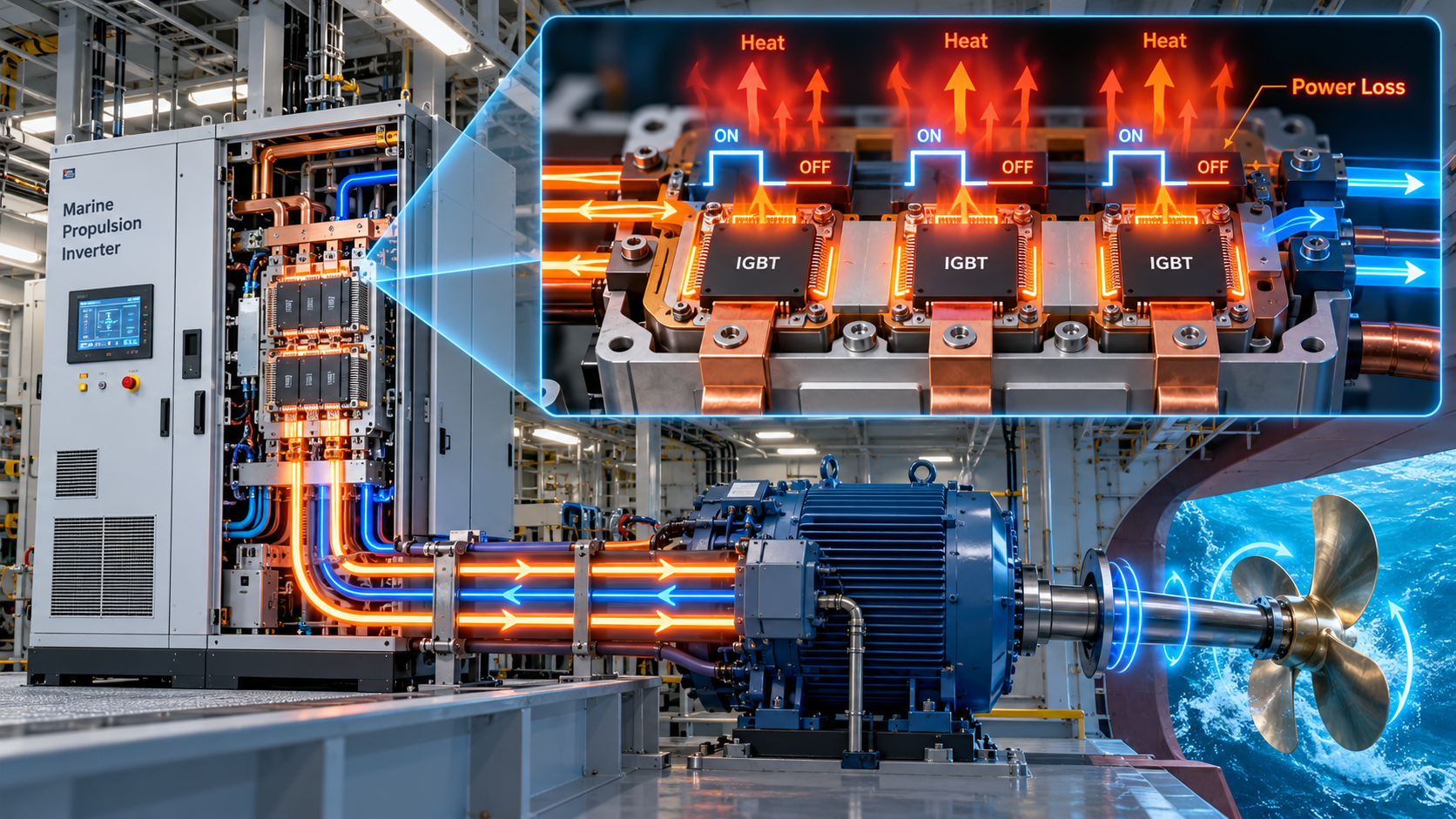

선박 추진 인버터에는 IGBT(절연 게이트 양극성 트랜지스터)와 같은 전력반도체가 사용됩니다. IGBT는 큰 전압과 전류를 제어하는 전자 스위치입니다. 전력반도체가 전류를 전달하고 빠르게 켜졌다 꺼지는 과정에서 에너지 손실이 발생합니다. Conduction Loss(도통 손실)는 반도체가 켜진 상태에서 전류가 흐를 때 발생하는 손실입니다. 전류가 지나가는 경로에는 저항이나 전압강하가 존재하므로 전기에너지 일부가 열로 바뀝니다. Switching Loss(스위칭 손실)는 전력반도체가 켜지고 꺼지는 순간에 발생하는 손실입니다. 전압과 전류가 동시에 존재하는 전환 과정에서 에너지가 소모됩니다. 이러한 동작이 반복되면서 열이 만들어집니다. 즉, 선박 추진 인버터는 단순히 큰 전류를 전달하기 때문에 뜨거워지는 것이 아닙니다. 전류를 전달하고 빠르게 제어하는 과정에서 발생하는 에너지 손실이 주요 원인입니다.

② 주변 전자부품에서도 열이 발생한다

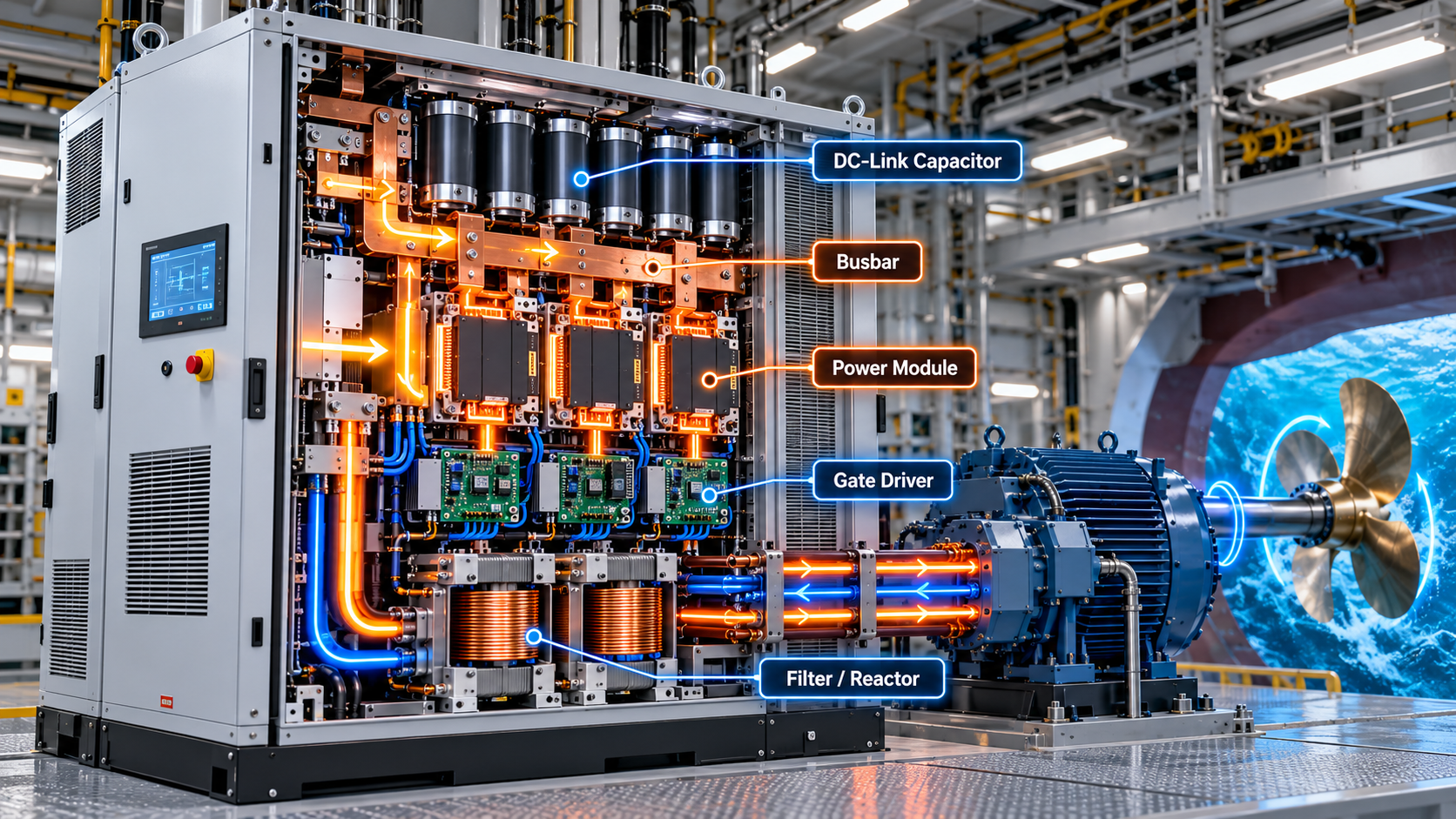

선박 추진 인버터는 전력반도체 하나로 구성되지 않습니다. 내부에는 여러 전력전자 부품이 함께 사용됩니다. Power Module: 전력을 변환하는 반도체 모듈 DC-Link Capacitor: 직류 측 전압을 안정적으로 유지하는 부품 Busbar: 큰 전류를 전달하는 금속 도체 Gate Driver: 반도체의 스위칭을 제어하는 회로 Filter·Reactor: 전류와 전압의 변동 및 고조파를 관리하는 부품 각 부품은 전류가 흐르거나 전기적 변환이 일어나는 과정에서 열을 발생시킬 수 있습니다. 따라서 인버터 냉각 설계에서는 전력반도체뿐 아니라 캐비닛 내부의 전체 온도분포도 확인해야 합니다.

③ 장시간 운항이 중요한 이유

선박은 운항 목적에 따라 오랜 시간 추진력을 유지해야 합니다. 예를 들어 여객선은 정해진 항로를 반복 운항하고, 해양작업선은 특정 위치를 유지하면서 작업하기도 합니다. 이 과정에서 추진 인버터는 오랜 시간 전력을 처리합니다. 따라서 순간적으로 발생하는 최고온도뿐 아니라 연속 운전 중 온도가 안정적으로 유지되는가도 중요합니다.

온도가 높아지면 무엇이 문제가 될까?

① 추진 출력 제한

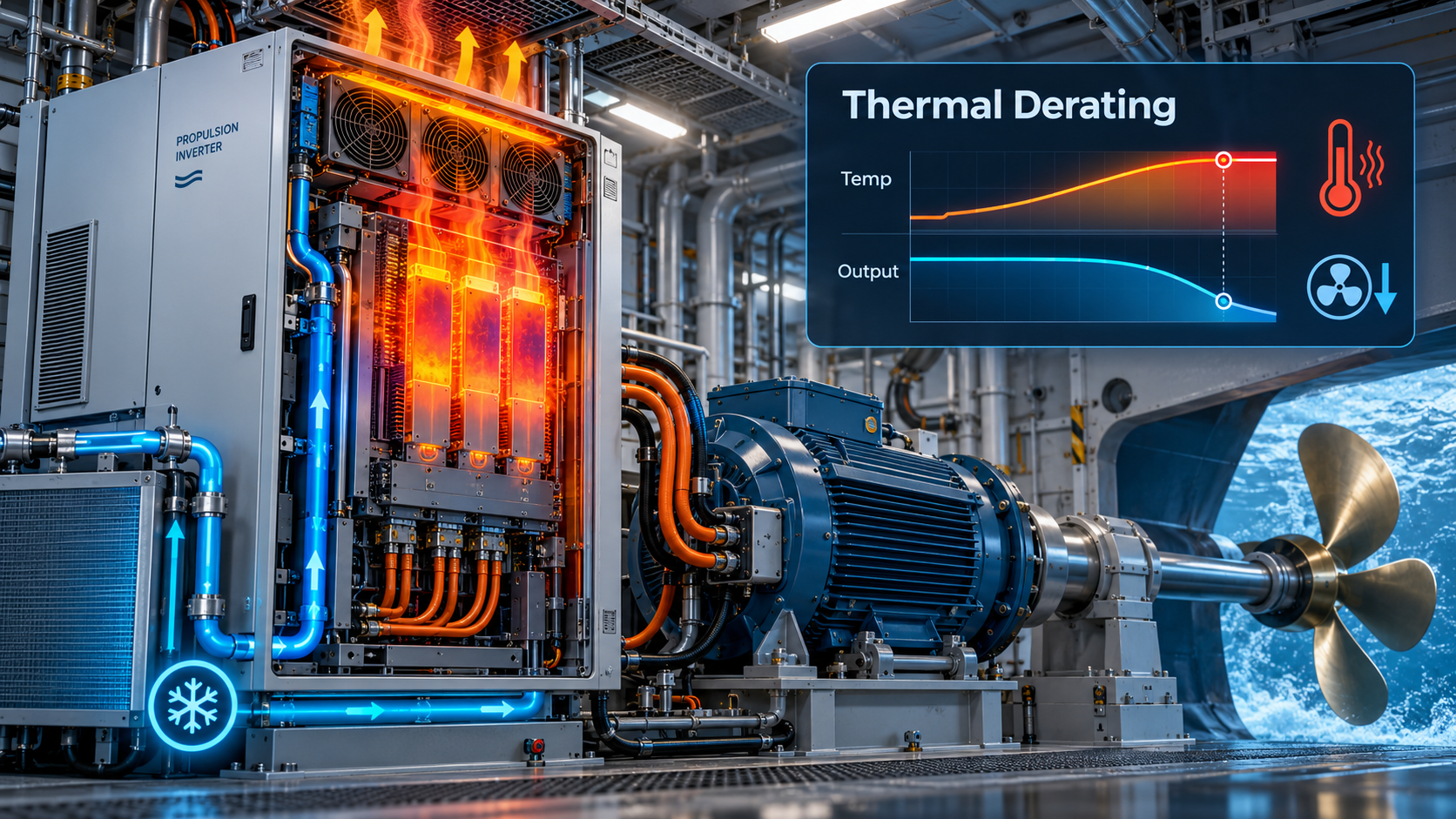

인버터 내부 온도가 지나치게 높아지면 장비를 보호하기 위한 제어가 작동할 수 있습니다. 이를 Thermal Derating(온도에 따른 출력 제한)이라고 합니다. 시스템에 따라 사용할 수 있는 추진 출력이 제한될 수 있으므로 냉각 성능은 지속 출력과 연결됩니다.

② 전력변환 손실

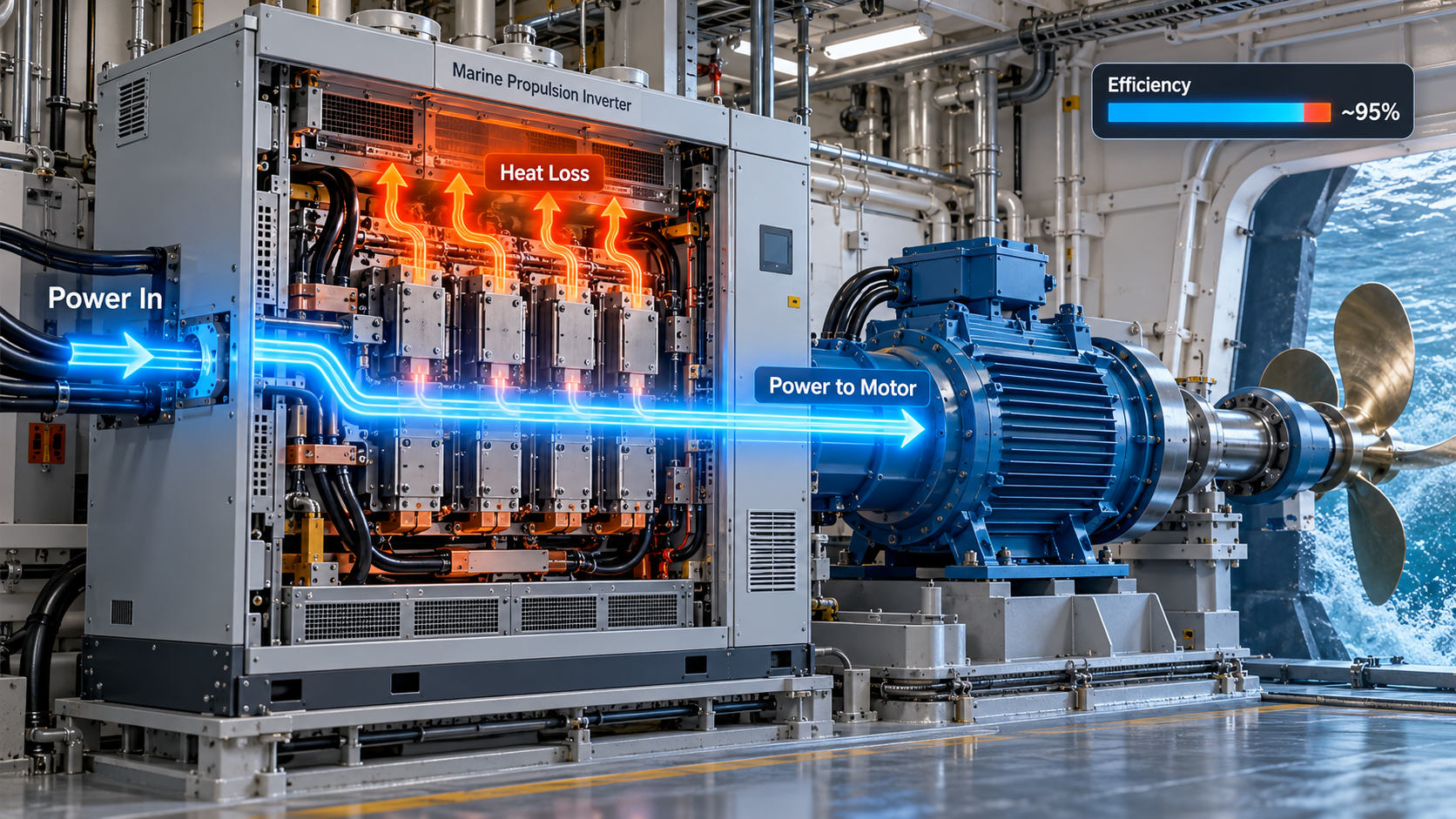

인버터에서 열로 바뀌는 에너지는 추진모터로 전달되지 못한 전력의 일부입니다. 이러한 손실을 줄이면 전력변환 효율을 개선할 수 있습니다. 다만 효율은 전류와 전압, 제어방식, 운전조건 등에도 영향을 받습니다.

③ 부품 신뢰성

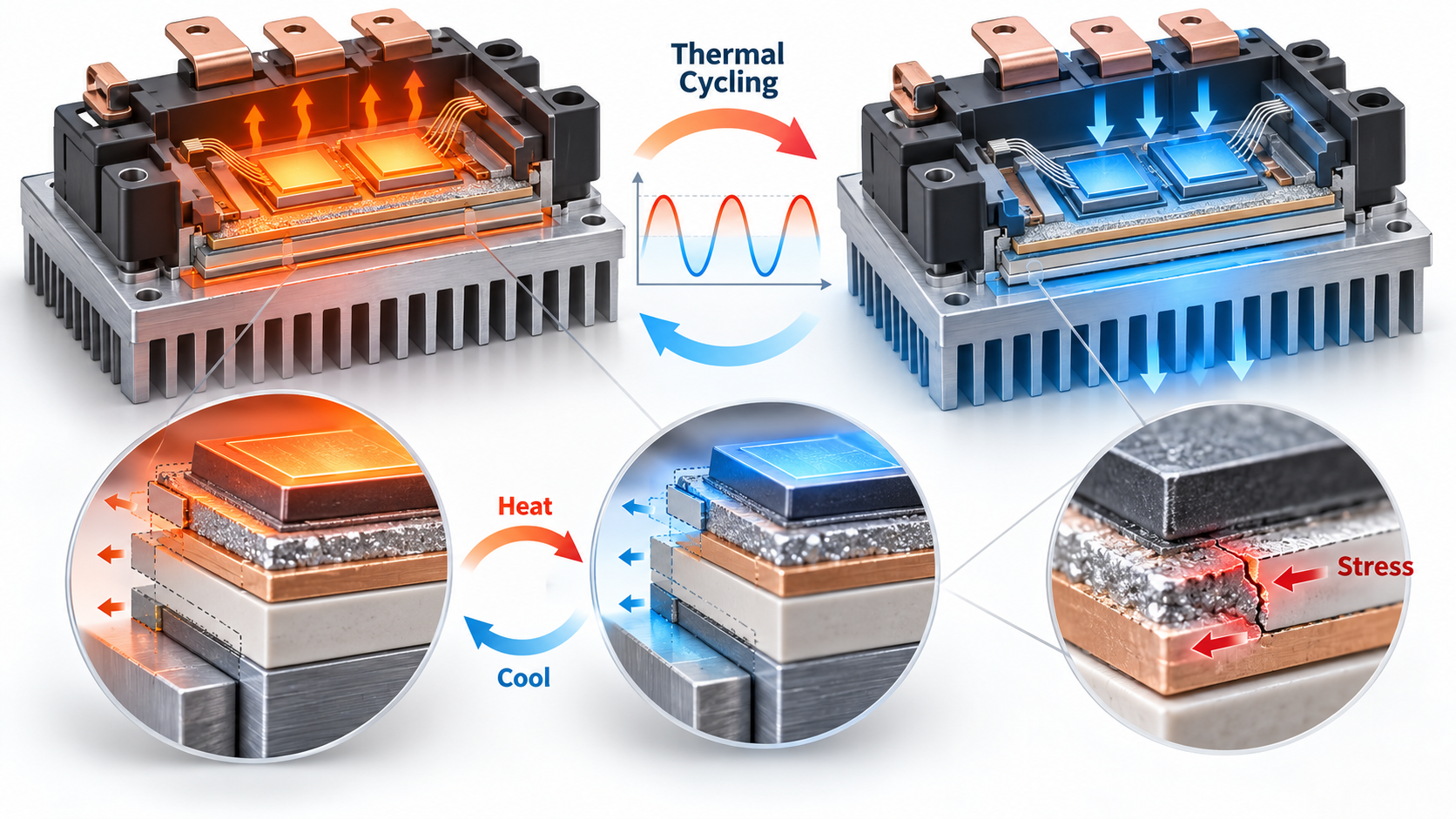

전력반도체는 온도가 올라가거나 내려가는 과정을 반복합니다. 이를 Thermal Cycling(열사이클)이라고 합니다. 온도 변화가 반복되면 재료 간 열팽창 차이로 응력이 생기며, 누적될 경우 접합부 피로나 손상으로 이어질 가능성이 있습니다.

④ 운항 안정성

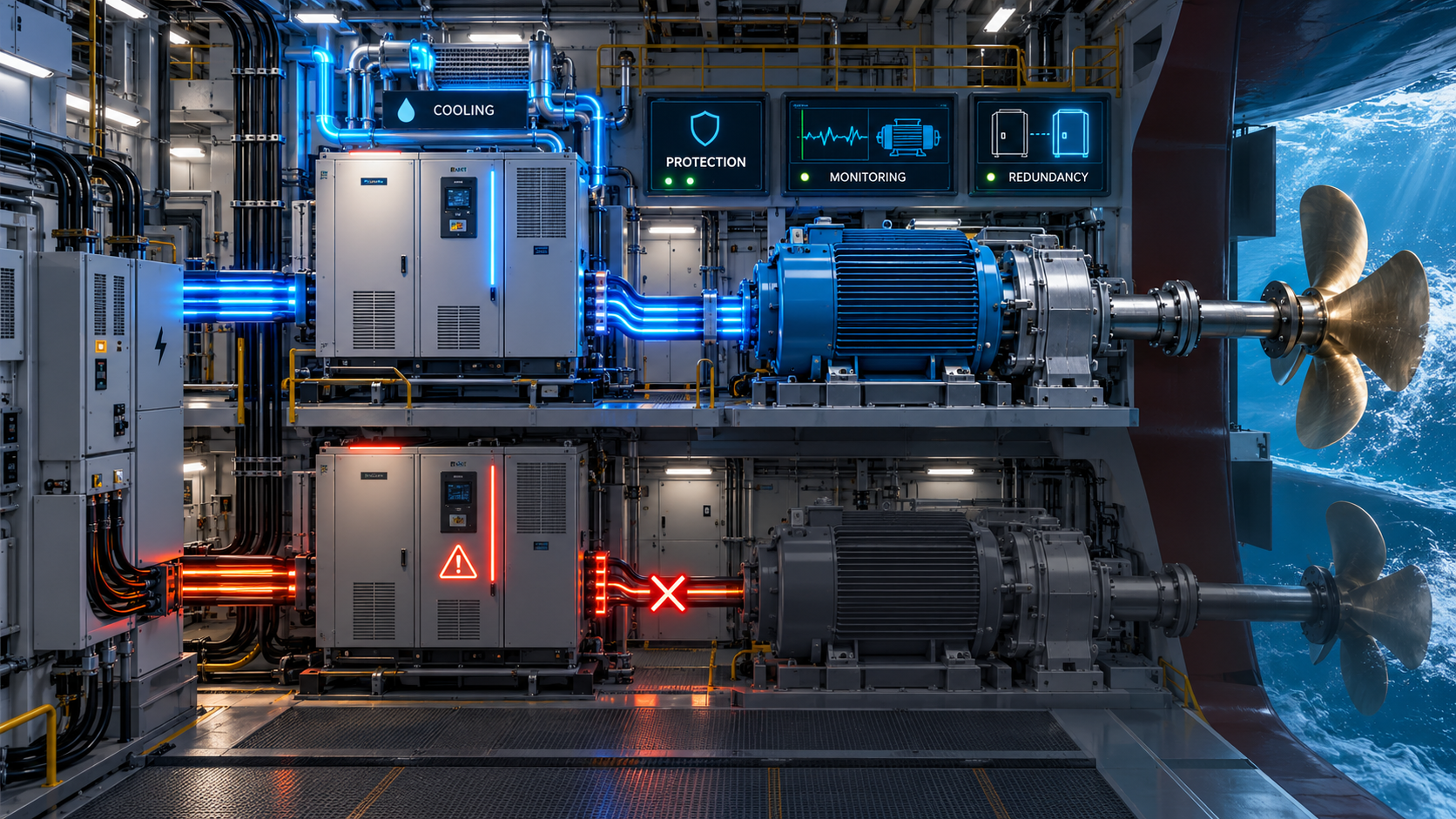

선박 추진 인버터의 이상으로 모터 출력이 제한되거나 정지하면 운항에 영향을 줄 수 있습니다. 따라서 냉각뿐 아니라 보호 제어, 고장 감시, 필요에 따른 시스템 이중화도 함께 고려합니다.

03. 인버터에서 발생한 열은 어디로 이동할까?

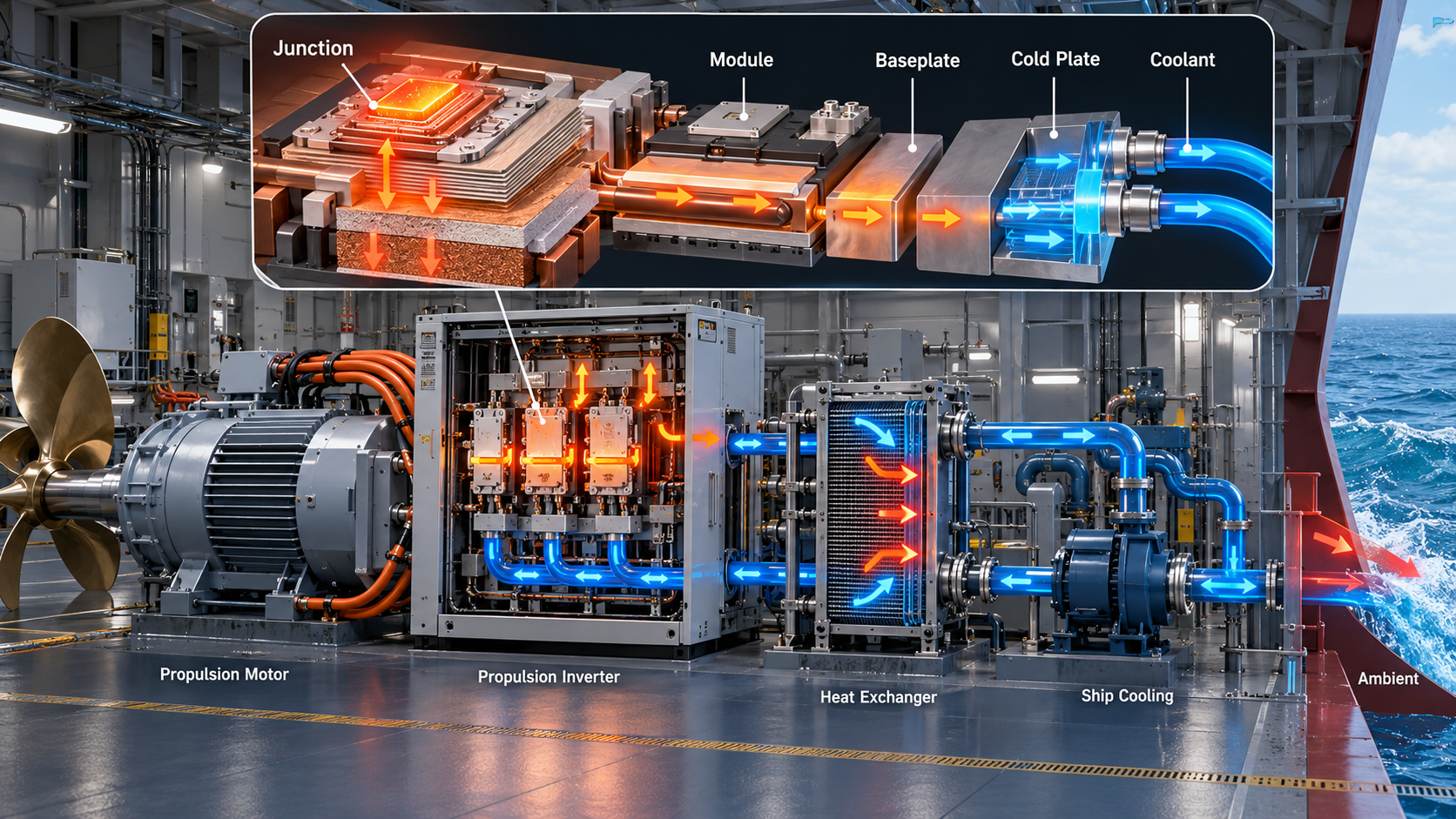

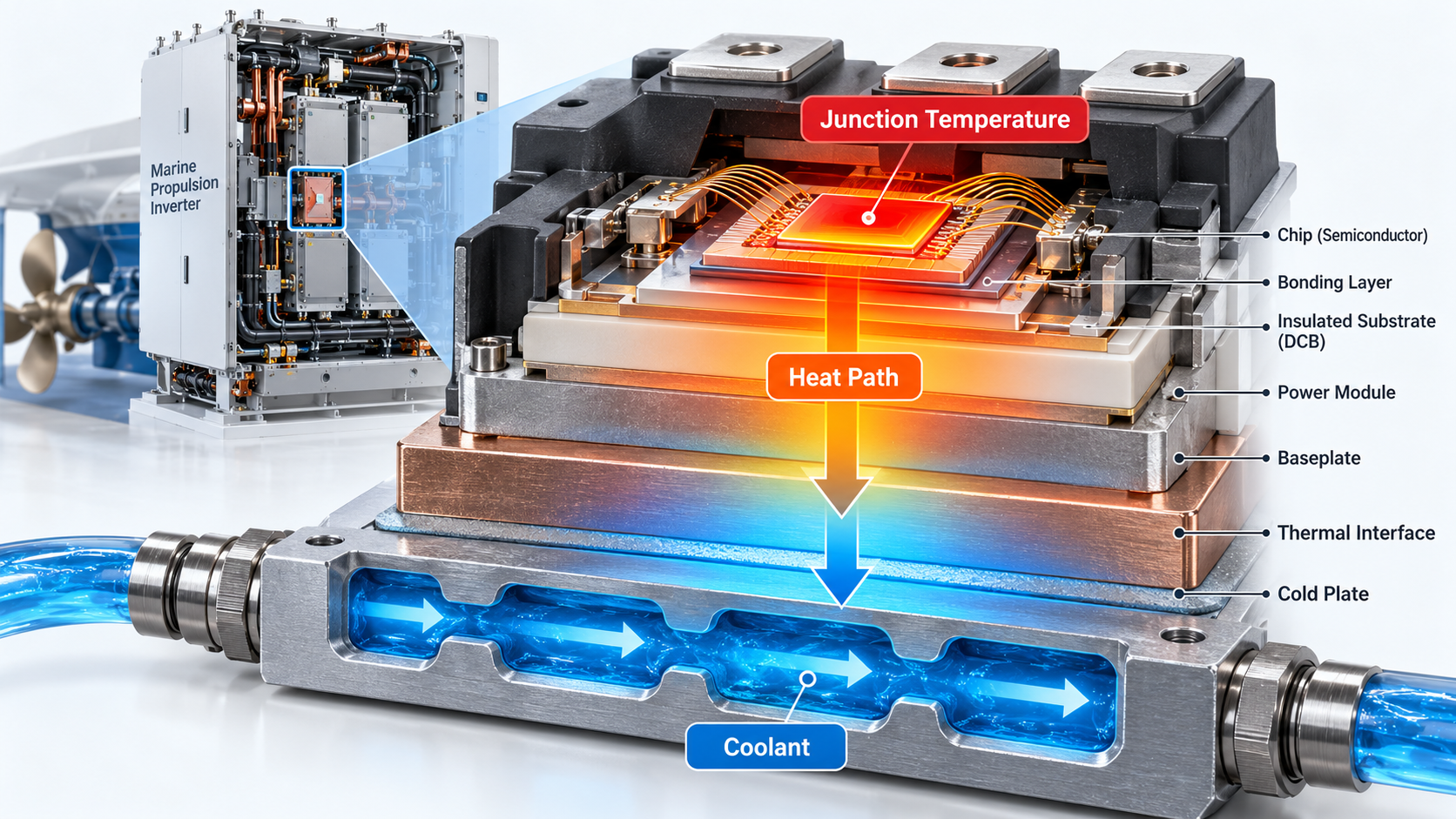

전력반도체 내부에서 발생한 열은 여러 부품을 통과해 외부로 이동합니다. 이러한 열의 이동 경로를 Heat Path(열전달 경로)라고 합니다. Power Semiconductor Junction → 반도체 칩 및 접합층 → 절연기판·Power Module → Baseplate 및 열전달 계면 → Cold Plate·냉각 구조 → Freshwater 또는 적합한 Coolant → Heat Exchanger → 선박 냉각계통 → 외부 환경 위 과정은 대표적인 간접 액체냉각 구조를 단순화한 것입니다. 실제 열전달 경로는 인버터와 전력모듈 구조에 따라 달라집니다.

Junction Temperature란 무엇일까?

Junction Temperature(접합 온도)는 전력반도체 내부의 동작 온도를 나타내는 중요한 기준입니다. 외부 냉각수 온도가 낮더라도 반도체 내부 온도는 더 높을 수 있습니다. 반도체에서 냉각수까지 열이 이동하는 데 저항이 존재하기 때문입니다. 따라서 냉각 설계에서는 냉각수 온도와 함께 반도체의 Junction Temperature를 검토해야 합니다.

Thermal Resistance란 무엇일까?

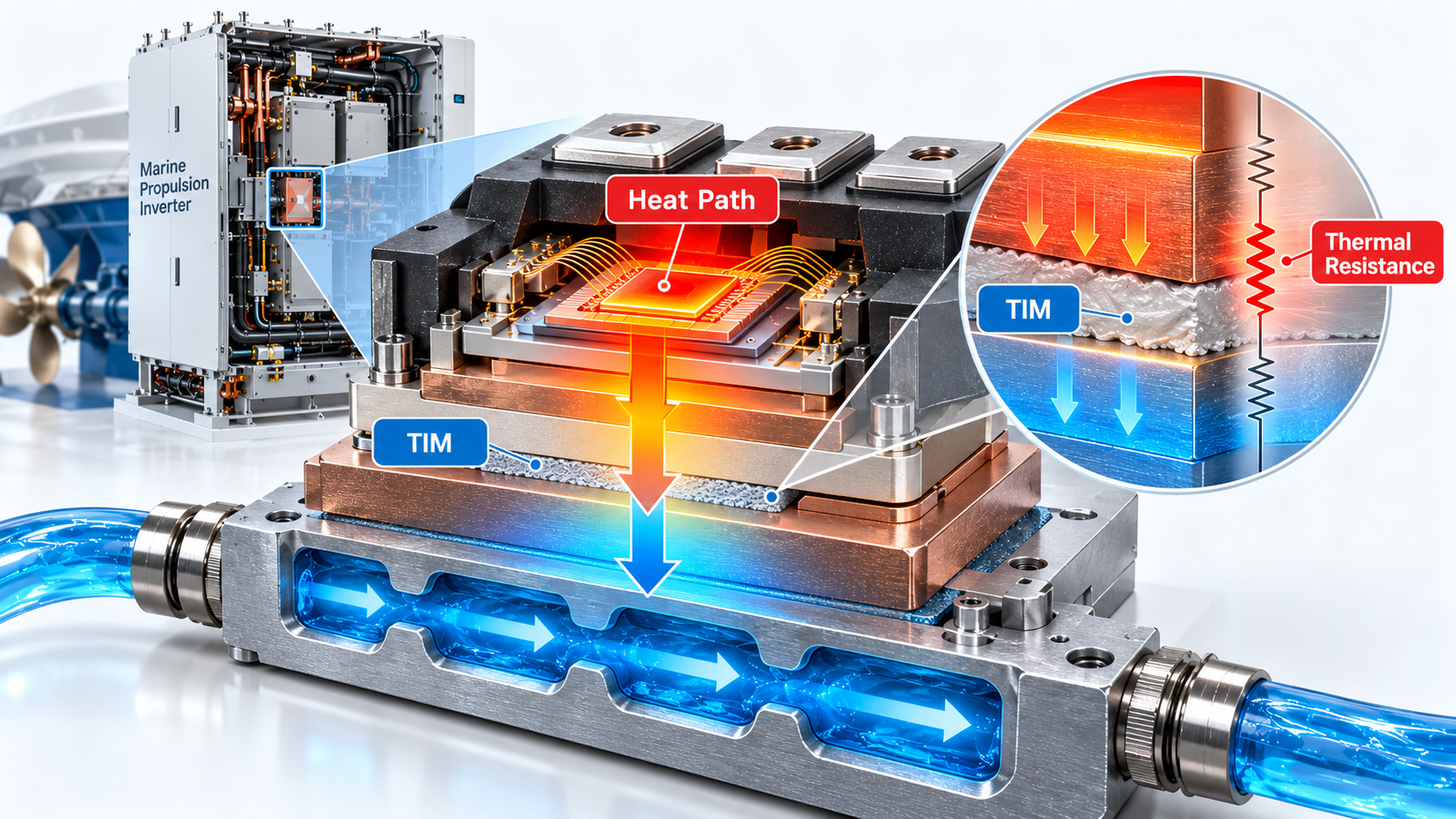

Thermal Resistance(열저항)는 열이 이동하기 어려운 정도를 나타냅니다. 쉽게 말하면 열이 지나가는 길이 얼마나 막혀 있는지를 나타내는 개념입니다. 전력반도체와 냉각판 사이에 열저항이 크다면 열이 충분히 빠져나가지 못할 수 있습니다. 이 문제를 줄이기 위해 패키지 구조와 재료, 접촉면 등을 함께 설계합니다. 일부 구조에서는 TIM(Thermal Interface Material, 열전달 계면재료)을 사용합니다. TIM은 두 부품 사이의 미세한 틈을 채워 열전달을 돕습니다. 중요한 것은 특정 방열재료 하나가 아니라 반도체부터 냉각계통까지 연결되는 전체 Heat Path입니다.

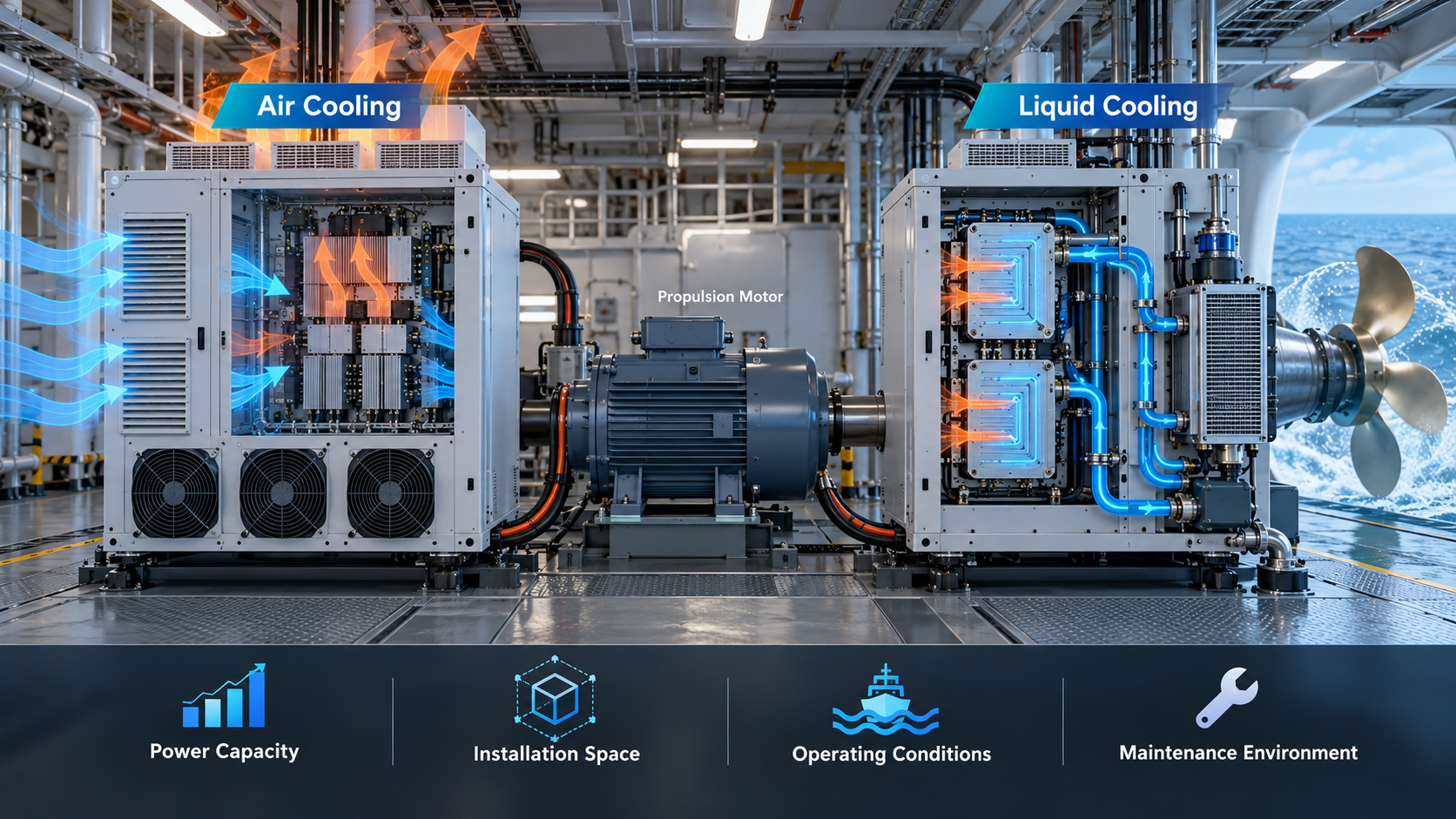

선박 추진 인버터의 냉각은 전력용량과 설치공간, 운항조건, 유지보수 환경에 따라 달라집니다. 대표적인 방식은 공랭과 액체냉각입니다.

04. 엔지니어는 선박 인버터의 열을 어떻게 해결할까?

① 공랭냉각(Air Cooling)

공랭은 공기를 이용해 열을 배출하는 방식입니다. 인버터 내부의 발열부품에서 나온 열을 방열판에 전달하고, 팬이나 공기 흐름을 통해 외부로 내보냅니다. 구조가 비교적 단순하고 냉각수 배관이 필요하지 않을 수 있습니다. 다만 열부하가 큰 장비에서는 충분한 공기 흐름과 설치공간을 확보해야 합니다. 선박에서는 습도와 염분, 먼지 등 주변 환경에 대한 보호도 중요합니다.

② 액체냉각(Liquid Cooling)

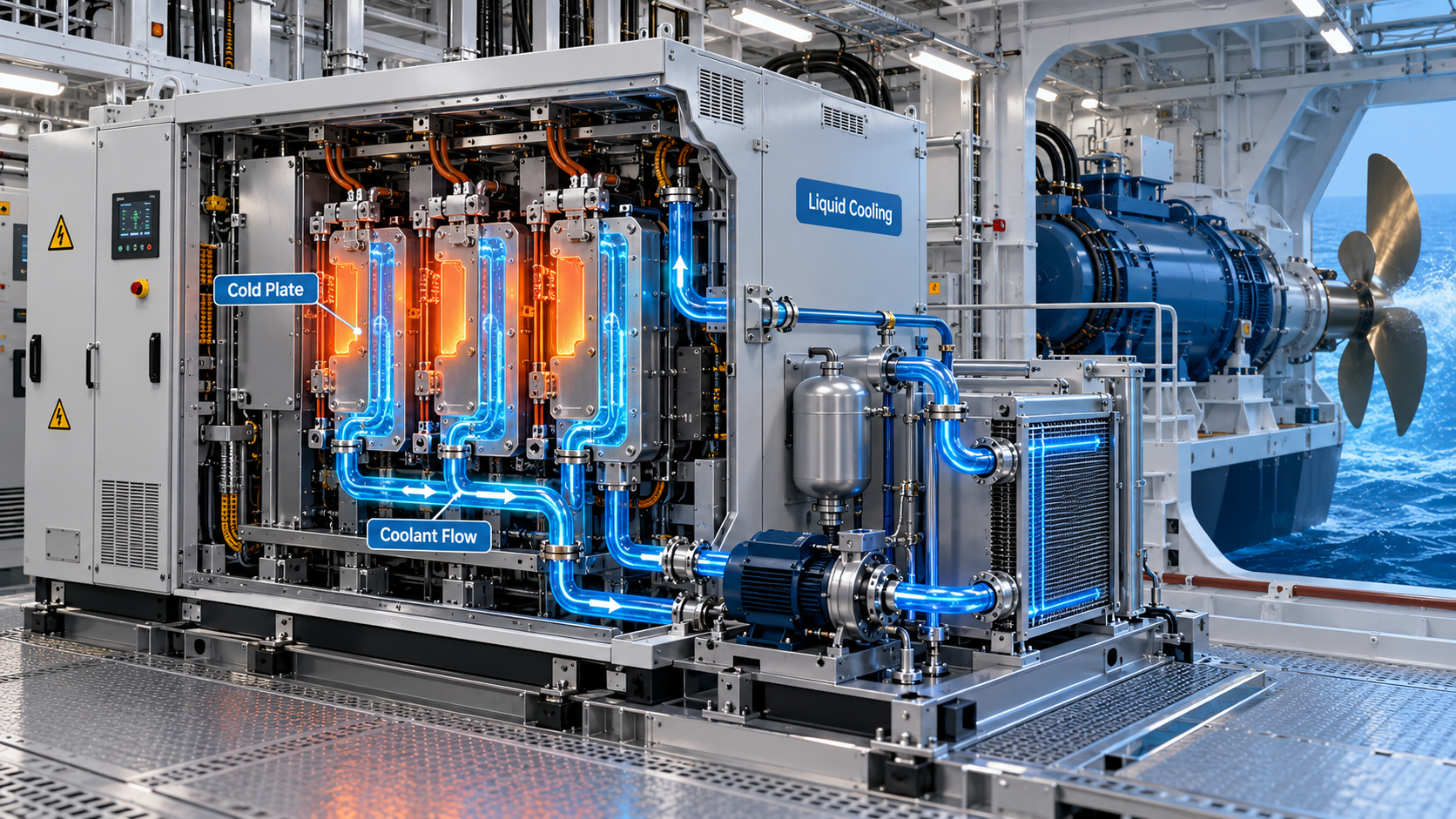

고출력 선박 추진 인버터에서는 액체냉각이 중요한 방식으로 사용됩니다. 냉각수가 Power Module 또는 냉각구조물에서 열을 받아 이동합니다. 대표적으로 Cold Plate(냉각판)나 액체냉각형 방열구조가 사용됩니다. Cold Plate는 금속 구조물 내부에 냉각수가 흐르는 통로를 만든 부품입니다. 전력반도체에서 발생한 열이 냉각판으로 전달되면 냉각수가 이를 흡수해 이동합니다. 액체냉각은 높은 열부하를 처리하거나 설치공간을 줄여야 할 때 유리할 수 있습니다. 또한 인버터가 설치된 전기실의 공조 부담을 줄이는 데 도움이 될 수 있습니다. ABB와 Danfoss 등은 선박 추진 및 해양산업용 액체냉각 드라이브를 공급하고 있습니다.

③ 선박의 해수 냉각계통과 연결한다

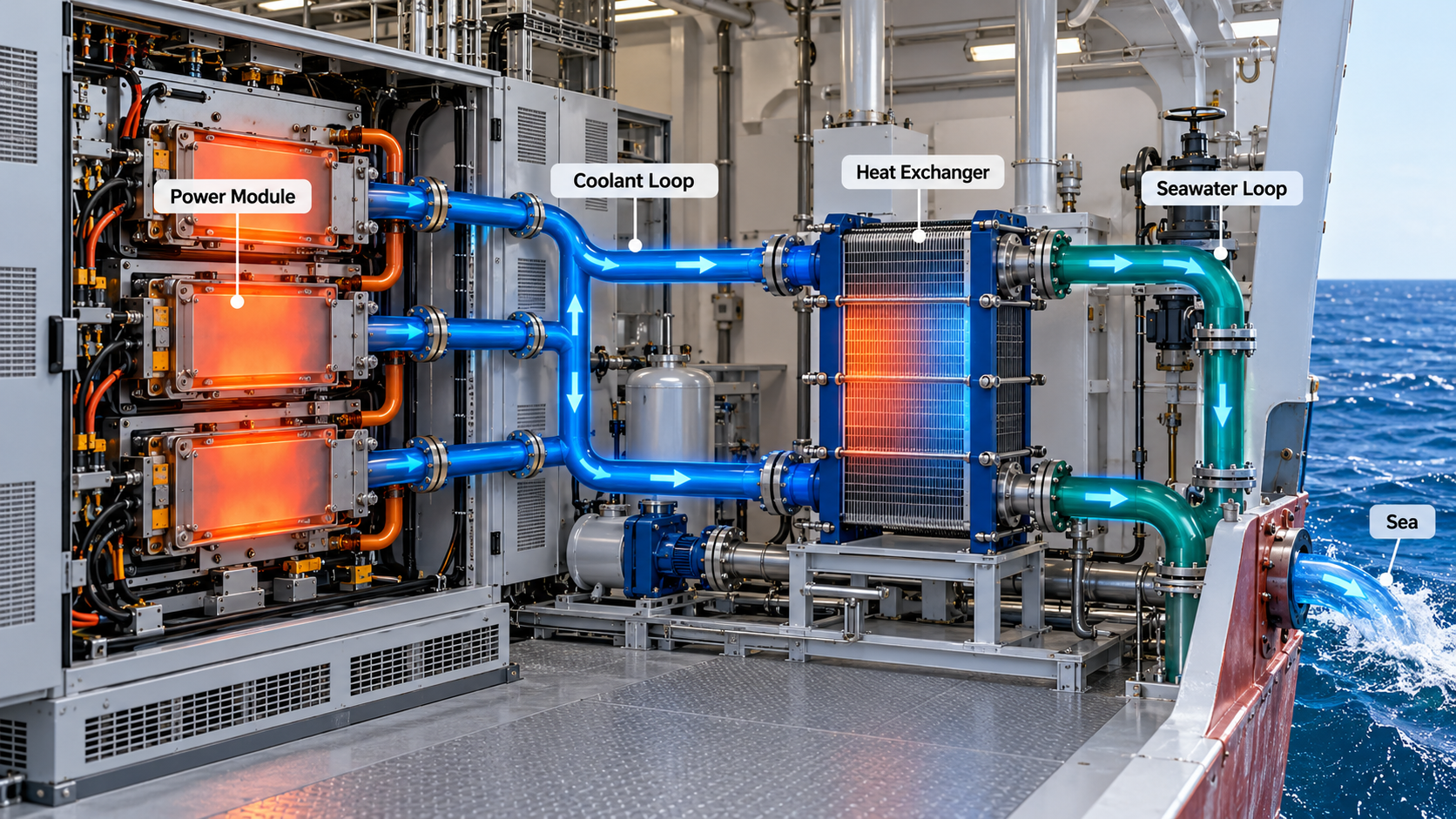

선박에서는 바닷물을 이용해 열을 외부로 배출할 수 있습니다. 하지만 일반적인 간접냉각 구조에서는 해수가 전력반도체 내부로 직접 흐르지 않습니다. Power Module → Liquid Cooling Circuit → Freshwater·냉각액 → Heat Exchanger → Seawater Cooling Circuit → 외부 바다 즉, 인버터의 냉각회로와 해수회로를 열교환기를 통해 분리할 수 있습니다. 해수에는 염분이 있어 부식과 재료 적합성 등을 고려해야 하기 때문입니다. 냉각수의 수질, 온도, 유량, 누수 감시도 중요합니다.

④ 냉각수 유로와 Heat Path를 설계한다

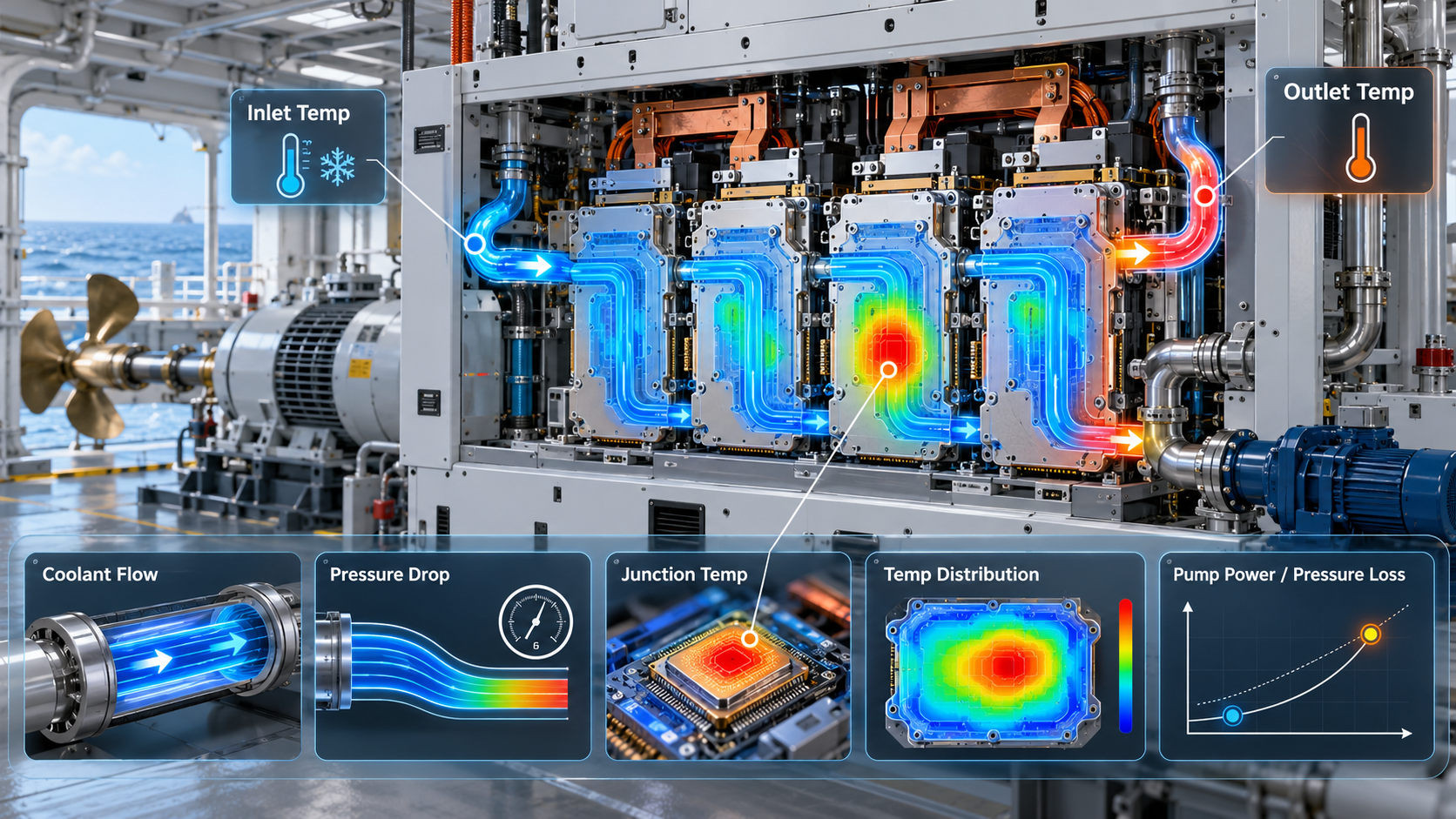

액체냉각에서는 냉각수를 흐르게 하는 것만으로 충분하지 않습니다. 냉각수가 어떤 경로로 이동하는지, 유량이 적절한지, 열이 고르게 전달되는지를 확인해야 합니다. 특정 위치가 주변보다 뜨거워지면 Hot Spot(국부 고온부)이 발생한 것입니다. 냉각수 입구와 출구의 온도 냉각수 유량과 냉각판 내부 유로 압력강하 반도체의 Junction Temperature Power Module의 온도분포 냉각수 유량을 늘리면 열전달이 개선될 수 있지만 펌프 전력소비와 압력손실도 함께 검토해야 합니다.

⑤ Thermal Simulation과 CFD를 활용한다

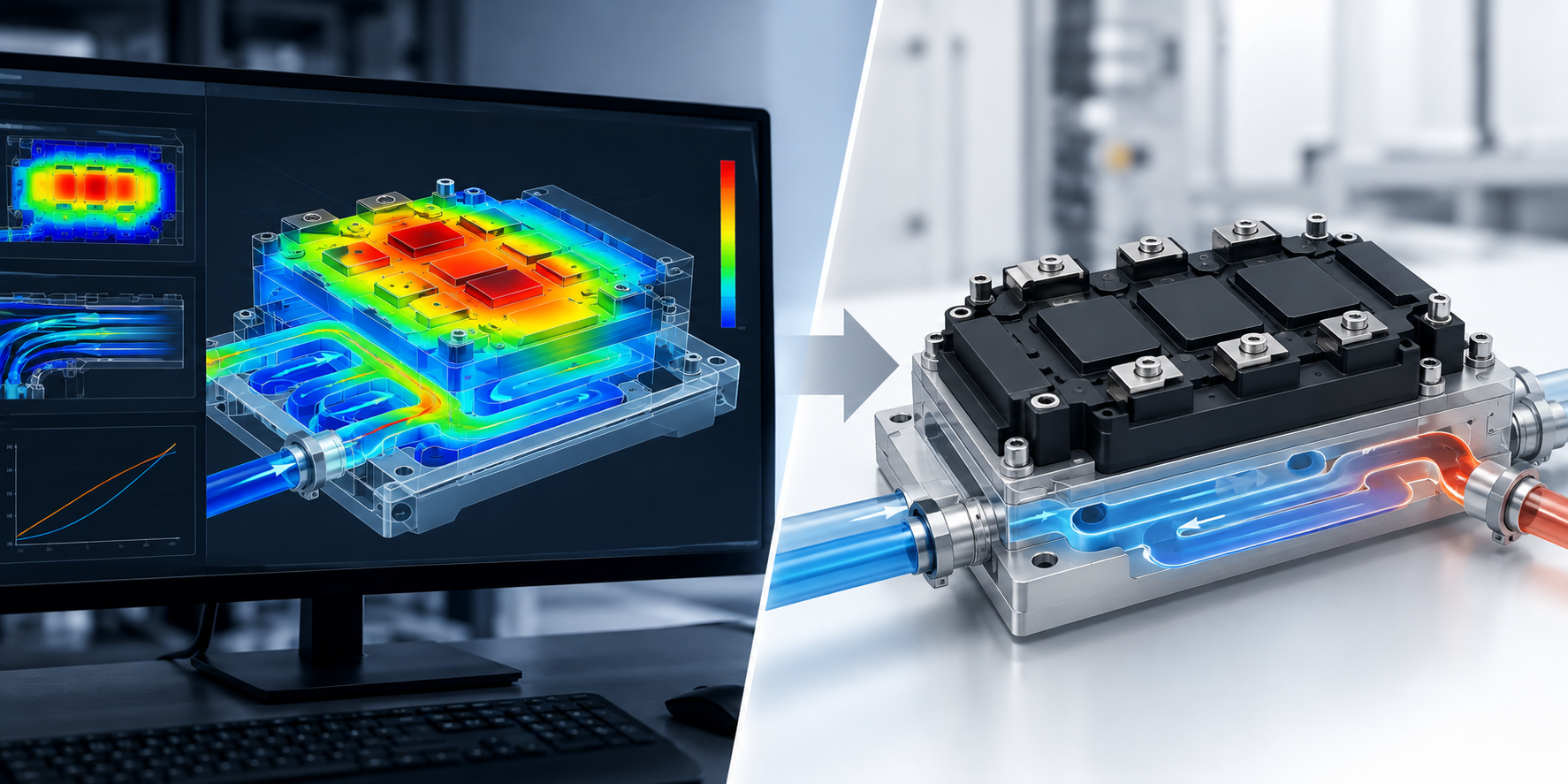

제품을 실제로 제작하기 전에 컴퓨터로 온도를 예측할 수 있습니다. 이를 Thermal Simulation(열해석)이라고 합니다. 냉각수나 공기의 움직임까지 계산하는 경우에는 CFD(Computational Fluid Dynamics, 전산유체역학)를 활용합니다. 어느 전력반도체에서 가장 많은 열이 발생하는가? Junction Temperature가 허용 범위 안에 있는가? 냉각판 내부에서 냉각수가 적절하게 흐르는가? 냉각수 유량에 따라 온도분포는 어떻게 달라지는가? 캐비닛 내부에 Hot Spot이 발생하는가? 압력손실과 펌프 요구조건은 적절한가? 이러한 분석은 설계안을 비교하고 시제품 제작 전에 문제를 줄이는 데 도움이 됩니다.

⑥ 실제 운항조건을 고려한 Thermal Testing

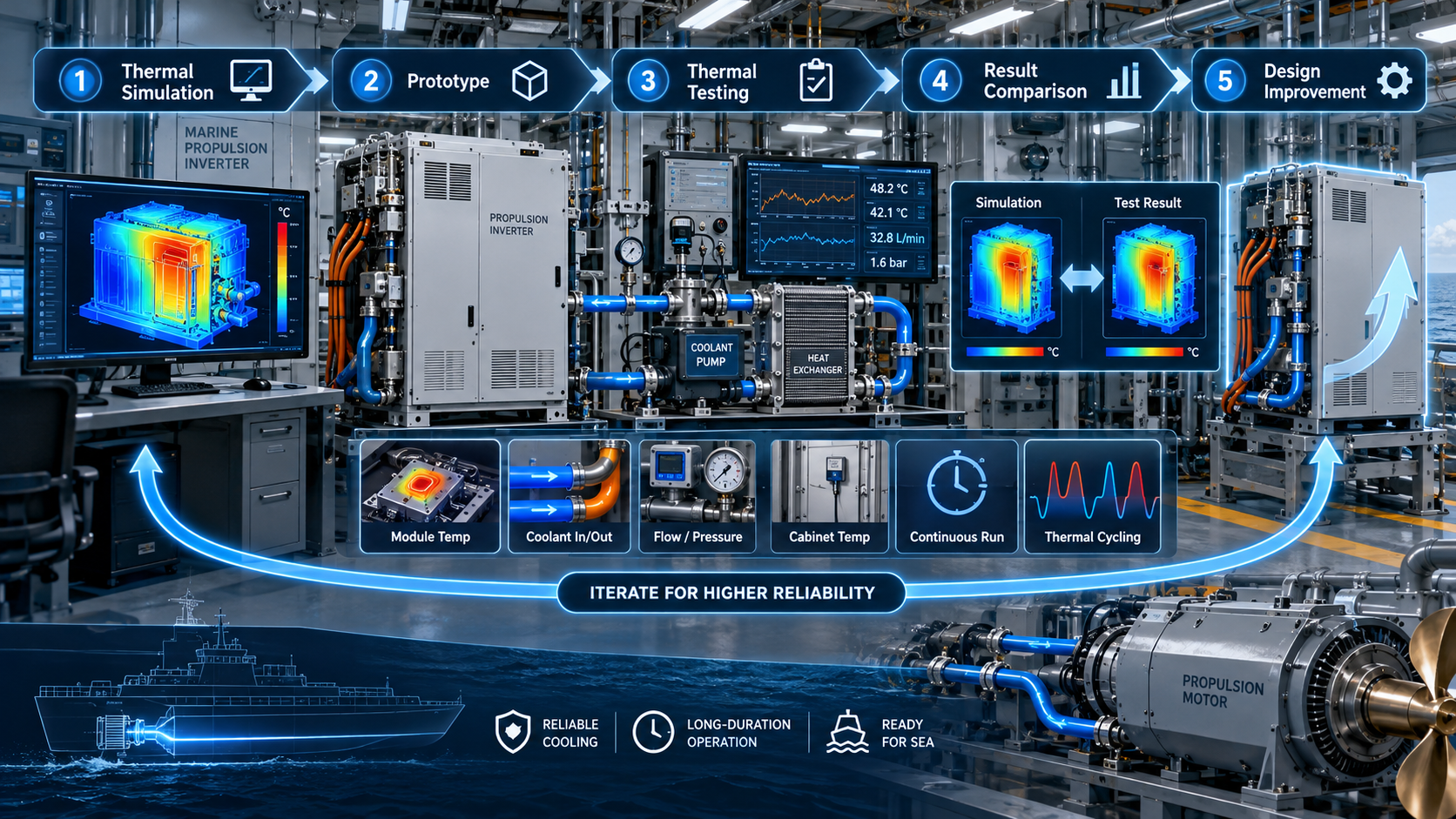

열해석만으로 모든 설계를 검증할 수는 없습니다. 실제 인버터를 제작한 뒤 온도와 전기적 특성을 측정해야 합니다. Power Module 온도 냉각수 입출구 온도 냉각수 유량과 압력 캐비닛 내부 온도 연속 운전 시 온도 변화 반복 부하에 따른 열사이클 특히 선박은 오랜 시간 운항하므로 실제 부하조건을 반영한 시험이 중요합니다. Thermal Simulation → Prototype → Thermal Testing → Result Comparison → Design Improvement 이 과정을 반복하면서 냉각 성능과 시스템 신뢰성을 확인합니다.

05. 실제 산업에서는 어디에 쓰일까?

① 전기추진 여객선

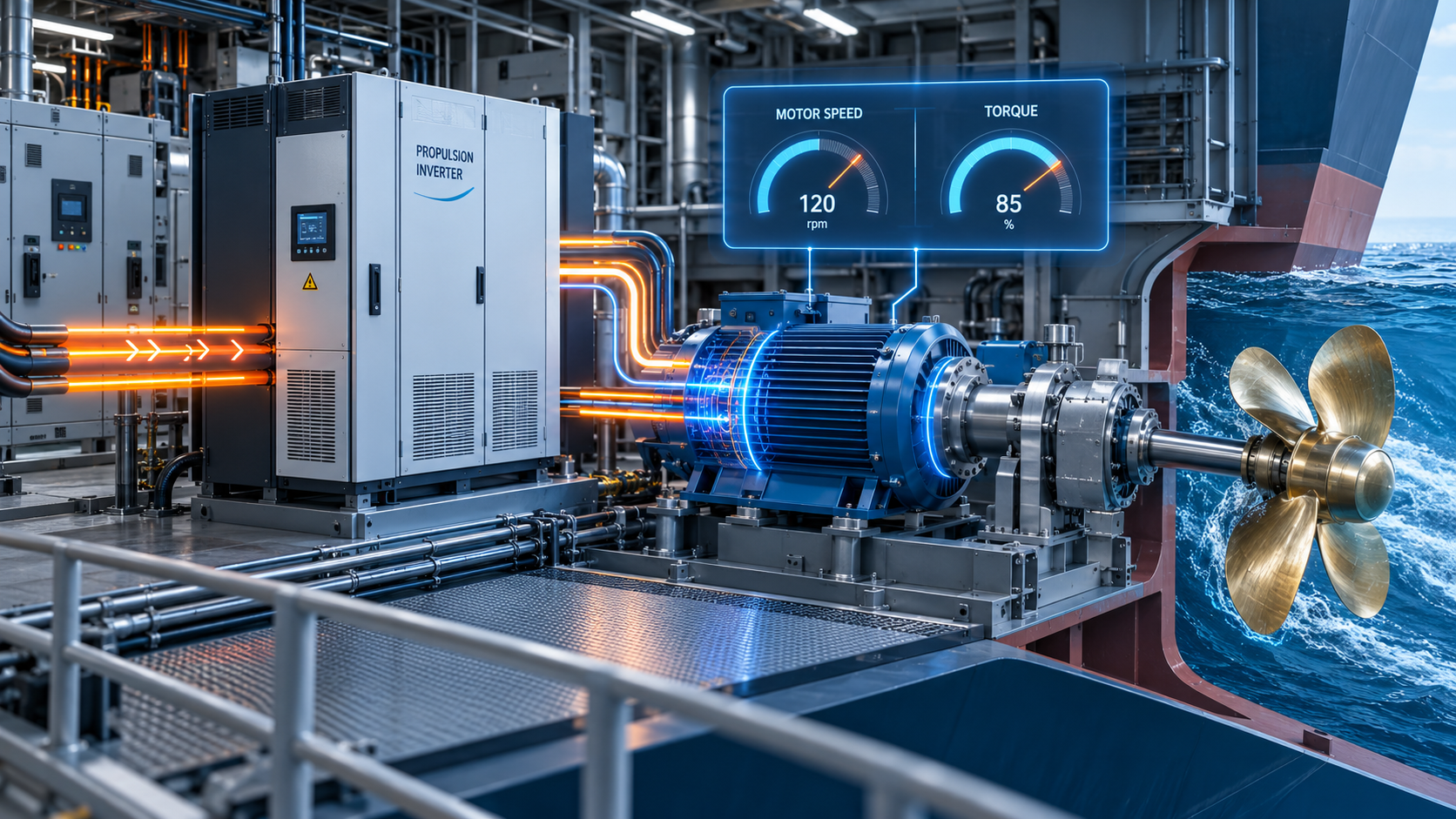

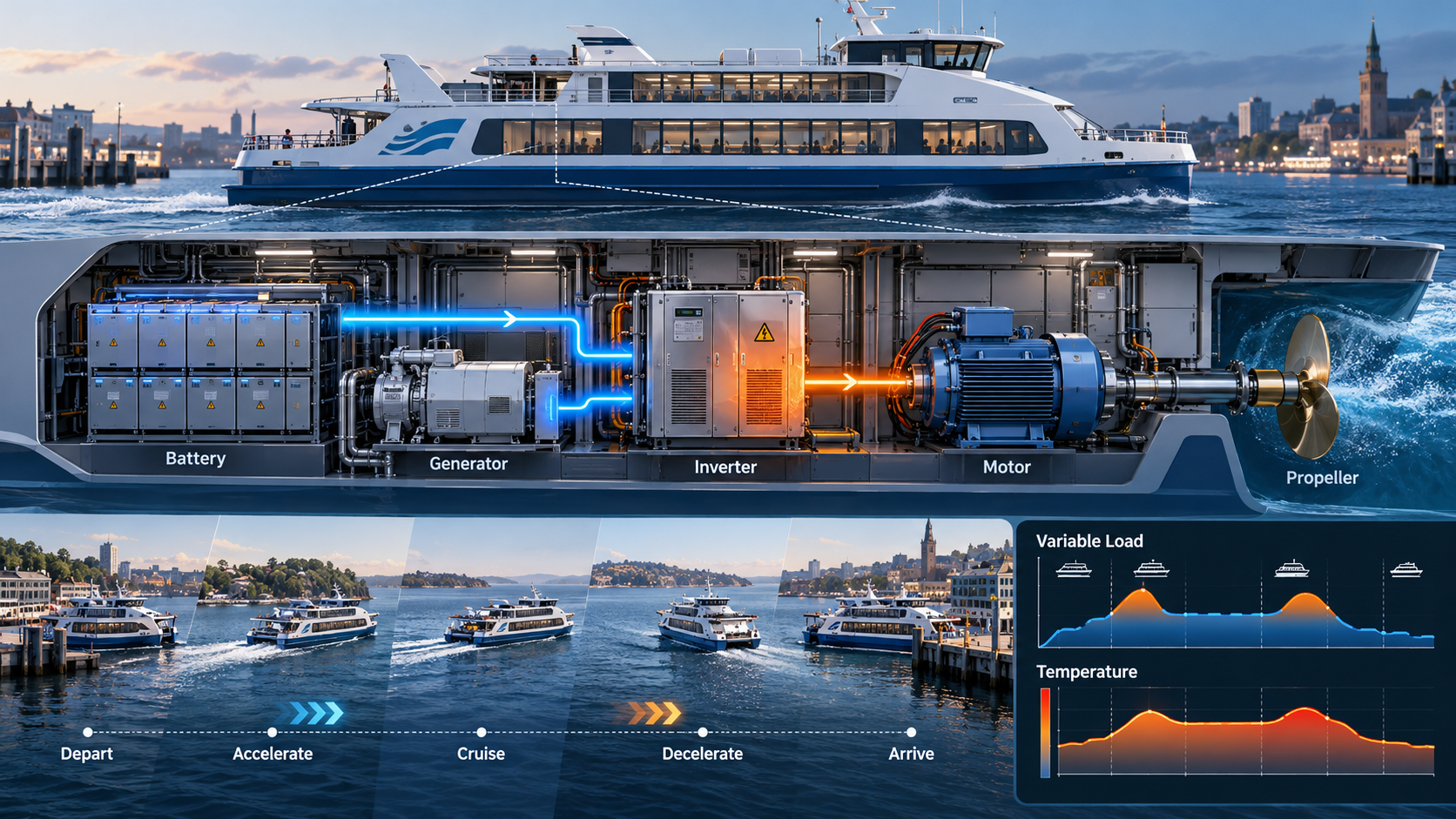

전기추진 여객선은 배터리 또는 발전기에서 공급받은 전력을 사용해 추진모터를 구동할 수 있습니다. 인버터는 모터의 회전속도와 토크를 조절합니다. 반복적인 출항과 입항, 가속과 감속이 발생하므로 다양한 부하조건에서 인버터 온도를 관리해야 합니다. 설치공간과 소음, 유지보수 조건도 고려됩니다.

② 해양작업선과 DP 선박

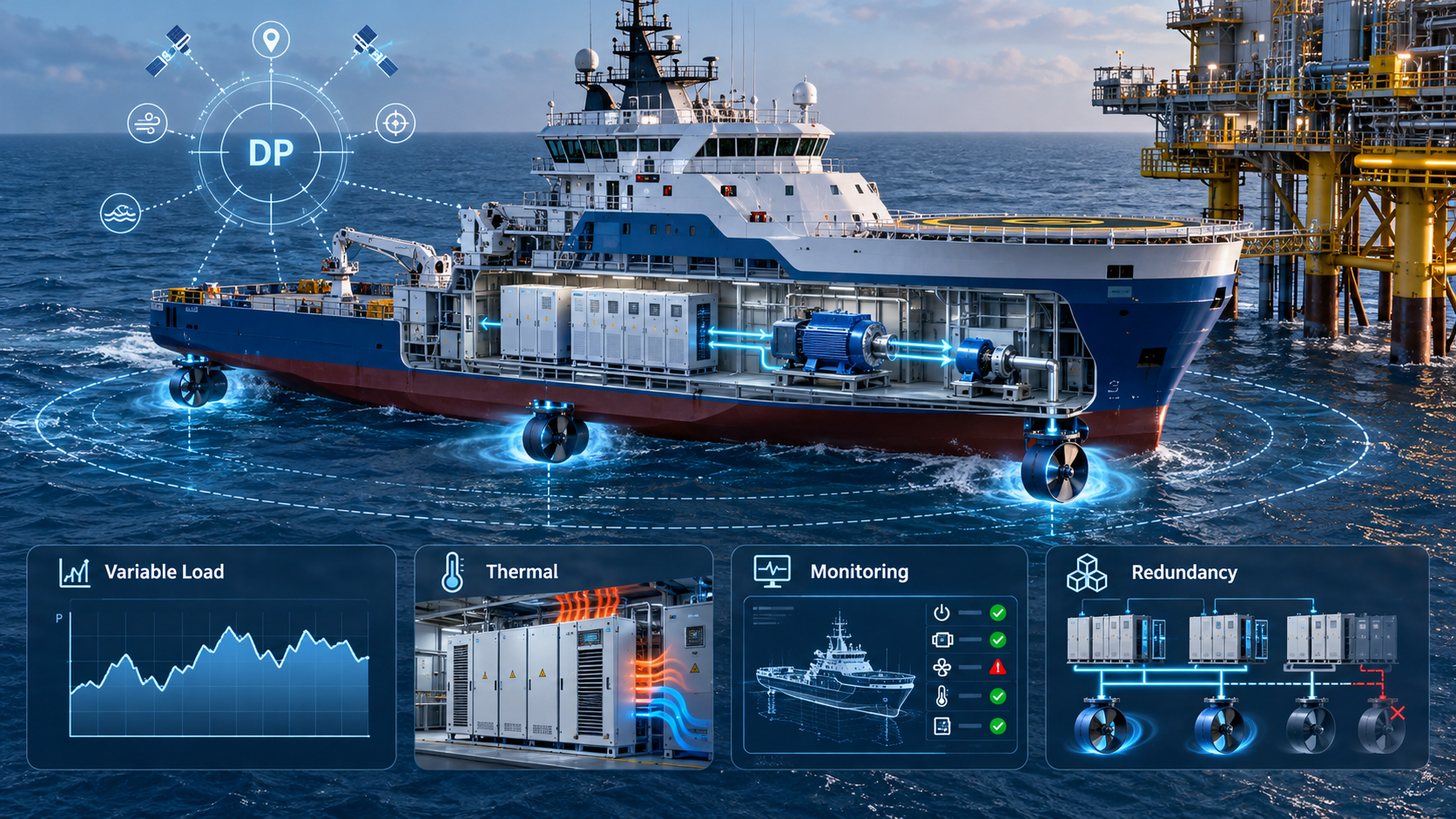

해양작업선은 특정 위치에서 작업해야 하는 경우가 많습니다. 이때 DP(Dynamic Positioning, 동적 위치제어)는 추진기와 제어장치를 활용해 선박의 위치나 방향을 유지하는 기술입니다. 추진장치의 출력이 계속 변할 수 있으므로 인버터는 다양한 전력부하에 대응해야 합니다. 따라서 열관리와 함께 시스템 가용성, 고장 감시, 이중화 등이 중요합니다.

③ 크루즈선과 특수목적선

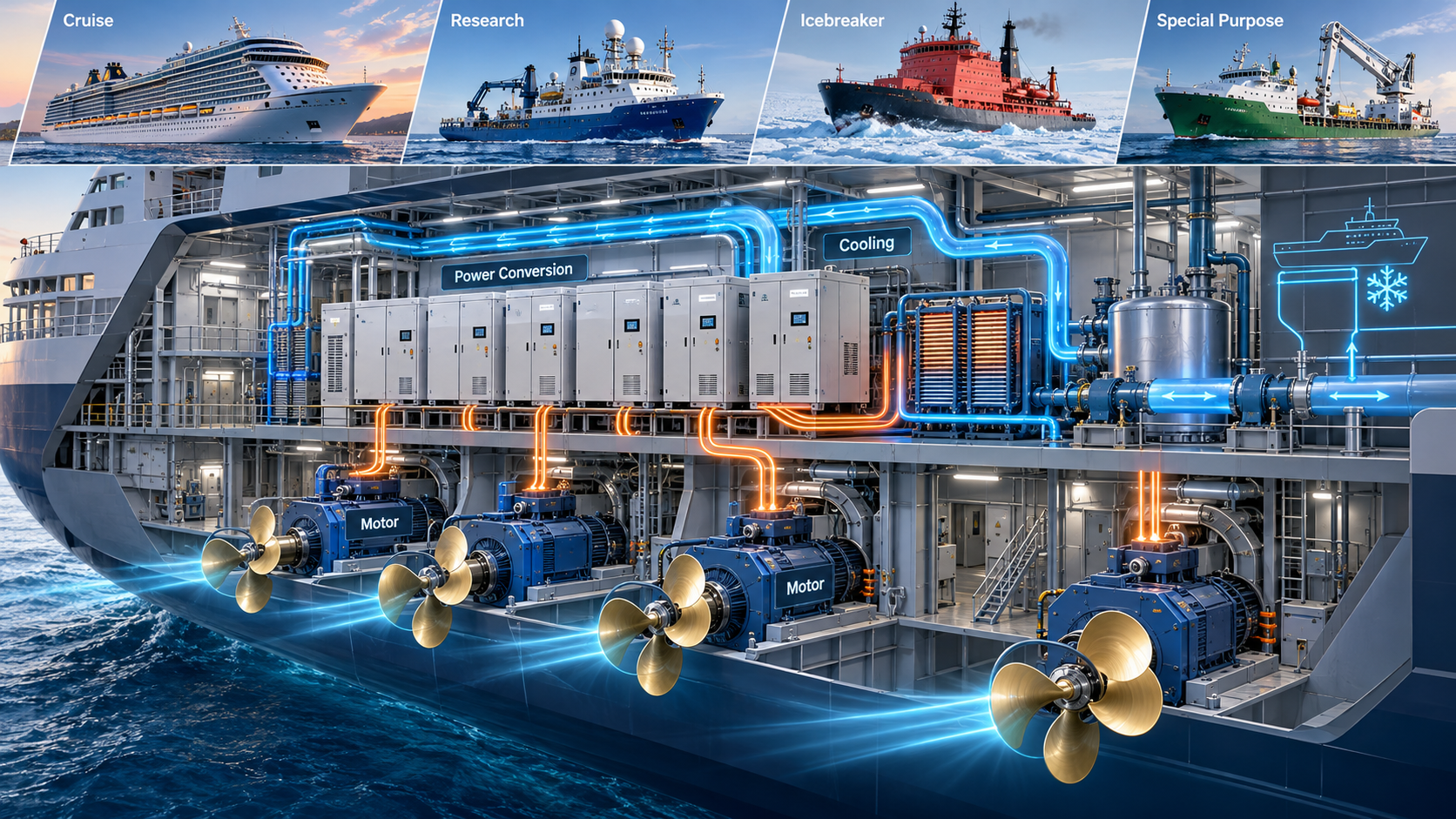

크루즈선, 연구선, 일부 쇄빙선과 특수목적선에도 전기추진 시스템이 사용됩니다. 전기추진 방식은 추진모터의 속도와 회전력을 정밀하게 제어할 수 있습니다. 이러한 선박에서는 여러 전력변환장치가 함께 사용될 수 있습니다. 인버터 개별 냉각뿐 아니라 전기실 온도와 선박 전체 냉각계통도 함께 검토해야 합니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. 전기를 변환하는 장치이므로 열이 거의 발생하지 않는다?

그렇지 않습니다. 인버터는 높은 효율로 전력을 변환하도록 설계되지만 에너지 손실이 완전히 사라지지는 않습니다. 큰 전력을 처리하는 장치에서는 작은 비율의 손실도 상당한 발열량이 될 수 있습니다. 따라서 적절한 냉각 시스템이 필요합니다.

오해 2. 선박은 바다 위에 있으므로 냉각이 쉽다?

바닷물을 열 배출에 활용할 수는 있습니다. 하지만 냉각수를 공급하는 과정에는 펌프, 배관, 열교환기 등이 필요할 수 있습니다. 염분과 부식, 냉각수 온도, 누수 및 유지보수 조건도 고려해야 하므로 바닷물이 많다고 냉각 설계가 간단한 것은 아닙니다.

오해 3. 액체냉각이면 공랭보다 항상 좋다?

항상 그렇지는 않습니다. 액체냉각은 높은 열부하와 제한된 공간에서 유리할 수 있지만 펌프와 배관, 열교환기, 누수 감시 등이 필요합니다. 공랭과 액체냉각은 발열량과 설치환경, 비용, 유지보수 조건을 비교해 선택해야 합니다.

07. 앞으로 무엇이 중요해질까?

① 전기추진 시스템의 고효율화

선박에서는 연료와 전기에너지를 효율적으로 사용하는 것이 중요합니다. 인버터의 전력변환 손실을 줄이면 전체 추진 시스템의 에너지 효율을 개선하는 데 도움이 될 수 있습니다. 따라서 전력반도체와 냉각 기술을 함께 개선하는 접근이 중요합니다.

② 고전력밀도 인버터

선박 내부에도 장비를 설치할 공간에는 한계가 있습니다. 같은 공간에서 더 큰 전력을 처리하는 고전력밀도(Power Density) 설계가 중요해질 수 있습니다. 하지만 장비를 작게 만들면 열을 배출해야 하는 과제가 커질 수 있습니다. 이에 따라 Power Module 패키지 구조와 액체냉각 기술도 함께 고려해야 합니다.

③ 선박 전체 Thermal Management의 통합

선박에서는 인버터 외에도 추진모터, 발전기, 배터리 등 다양한 장비에서 열이 발생합니다. 각 장비의 냉각을 개별적으로 설계하는 것뿐 아니라 선박 전체의 열관리 시스템을 함께 고려하는 것이 중요합니다. Propulsion Inverter + Electric Motor + Energy Storage System + Cooling Circuit + Heat Exchanger 이러한 장비를 통합적으로 분석하면 전력변환 효율과 냉각 성능, 운항 안정성 사이의 균형을 검토할 수 있습니다.
