HBM4 시대, 메모리·로직·첨단 패키징은 어떻게 연결될까? AI 반도체 공급망과 열관리의 변화

HBM4는 여러 장의 DRAM을 쌓고 맨 아래 베이스 다이로 연결하는 고대역폭 메모리입니다. AI 가속기와 함께 작동하려면 메모리 제조, 로직 공정, 초미세 연결과 첨단 패키징이 모두 필요합니다. 삼성전자·SK하이닉스·TSMC의 공식 발표를 바탕으로 HBM4 공급망과 열관리 과제를 살펴봅니다.

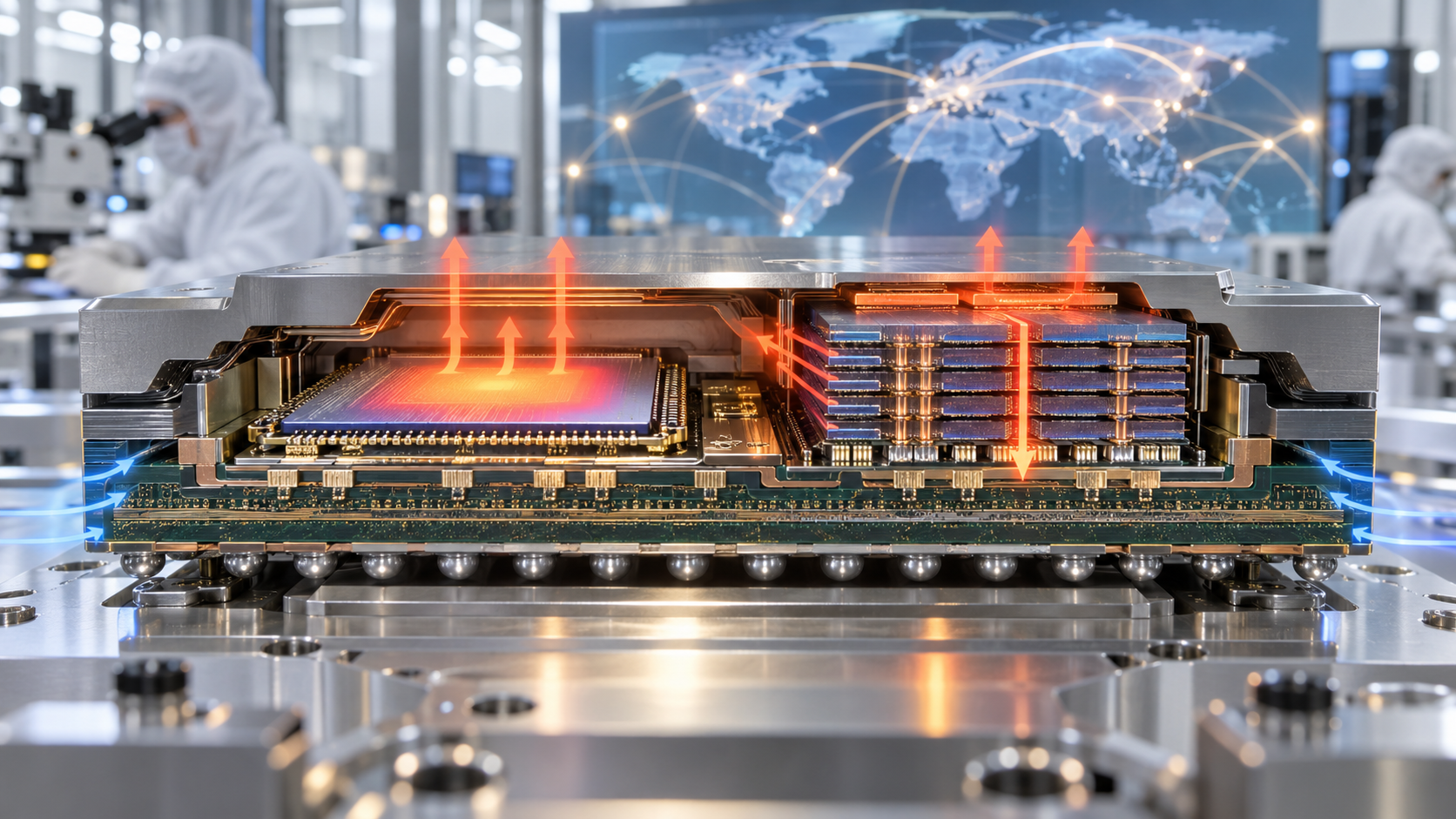

HBM4의 DRAM 적층과 로직 베이스 다이가 GPU 로직 칩과 인터포저로 연결되고 열이 방열 구조로 이동하는 첨단 패키징 개념도
HBM4의 DRAM 적층과 로직 베이스 다이가 GPU 로직 칩과 인터포저로 연결되고 열이 방열 구조로 이동하는 첨단 패키징 개념도
KEY SUMMARY

핵심요약

01HBM4는 여러 장의 DRAM을 쌓고 맨 아래 베이스 다이로 연결하는 고대역폭 메모리입니다.

02AI 가속기와 함께 작동하려면 메모리 제조, 로직 공정, 초미세 연결과 첨단 패키징이 모두 필요합니다.

03삼성전자·SK하이닉스·TSMC의 공식 발표를 바탕으로 HBM4 공급망과 열관리 과제를 살펴봅니다.

HBM4(High Bandwidth Memory 4)는 여러 장의 DRAM을 수직으로 쌓아 만든 고대역폭 메모리
출처: AITRA 편집부

01. 한눈에 이해하기

HBM4(High Bandwidth Memory 4)는 여러 장의 DRAM(데이터를 잠시 저장하는 반도체)을 수직으로 쌓아 만든 고대역폭 메모리입니다. GPU가 AI 계산을 할 때 필요한 데이터를 빠르게 주고받도록 돕는 역할을 합니다. HBM4는 DRAM만 잘 만들면 완성되는 부품이 아닙니다. 적층된 메모리 아래의 베이스 다이(Base Die), 칩을 위아래로 잇는 TSV, GPU와 HBM을 나란히 연결하는 첨단 패키징까지 맞물려야 합니다. 2025년 JEDEC은 HBM4 표준 JESD270-4를 발표했습니다. 이후 삼성전자는 2026년 2월 HBM4 양산·출하를 발표했고, SK하이닉스는 TSMC와 베이스 다이 및 패키징 협력을 구체화했습니다. [R1][R2][R3]

02. 왜 열이 문제가 되는가

HBM4는 더 많은 데이터를 짧은 시간에 전달하도록 설계
출처: AITRA 편집부

높은 대역폭에는 전력과 열관리도 따라온다

HBM4는 더 많은 데이터를 짧은 시간에 전달하도록 설계되었습니다. 데이터를 저장·읽고 고속으로 신호를 주고받는 과정에서 DRAM과 베이스 다이, 연결회로는 전력을 사용하며 열을 발생시킵니다. 다만 “HBM4는 이전 제품보다 반드시 더 뜨겁다”라고 단정해서는 안 됩니다. 실제 발열은 제품 설계, 전압, 동작속도, 사용률, 전력 효율 및 주변 GPU의 온도에 따라 달라집니다.

GPU가 바로 옆에 있다는 점도 중요하다

AI 가속기 패키지에서는 HBM 스택과 GPU·AI 연산 칩이 가까운 거리에 배치
출처: AITRA 편집부

AI 가속기 패키지에서는 HBM 스택과 GPU·AI 연산 칩이 가까운 거리에 배치됩니다. GPU에서 발생한 열이 주변 패키지의 온도환경에 영향을 줄 수 있으므로 HBM만 분리해 냉각 성능을 판단하기 어렵습니다. 너무 높은 온도 또는 반복되는 온도 변화는 전자회로의 동작 여유와 접합부 신뢰성에 영향을 줄 수 있습니다. 그래서 열관리와 검사·테스트는 메모리 성능을 뒷받침하는 중요한 공정입니다.

열과 신뢰성은 공급망의 마지막에서 다시 만난다

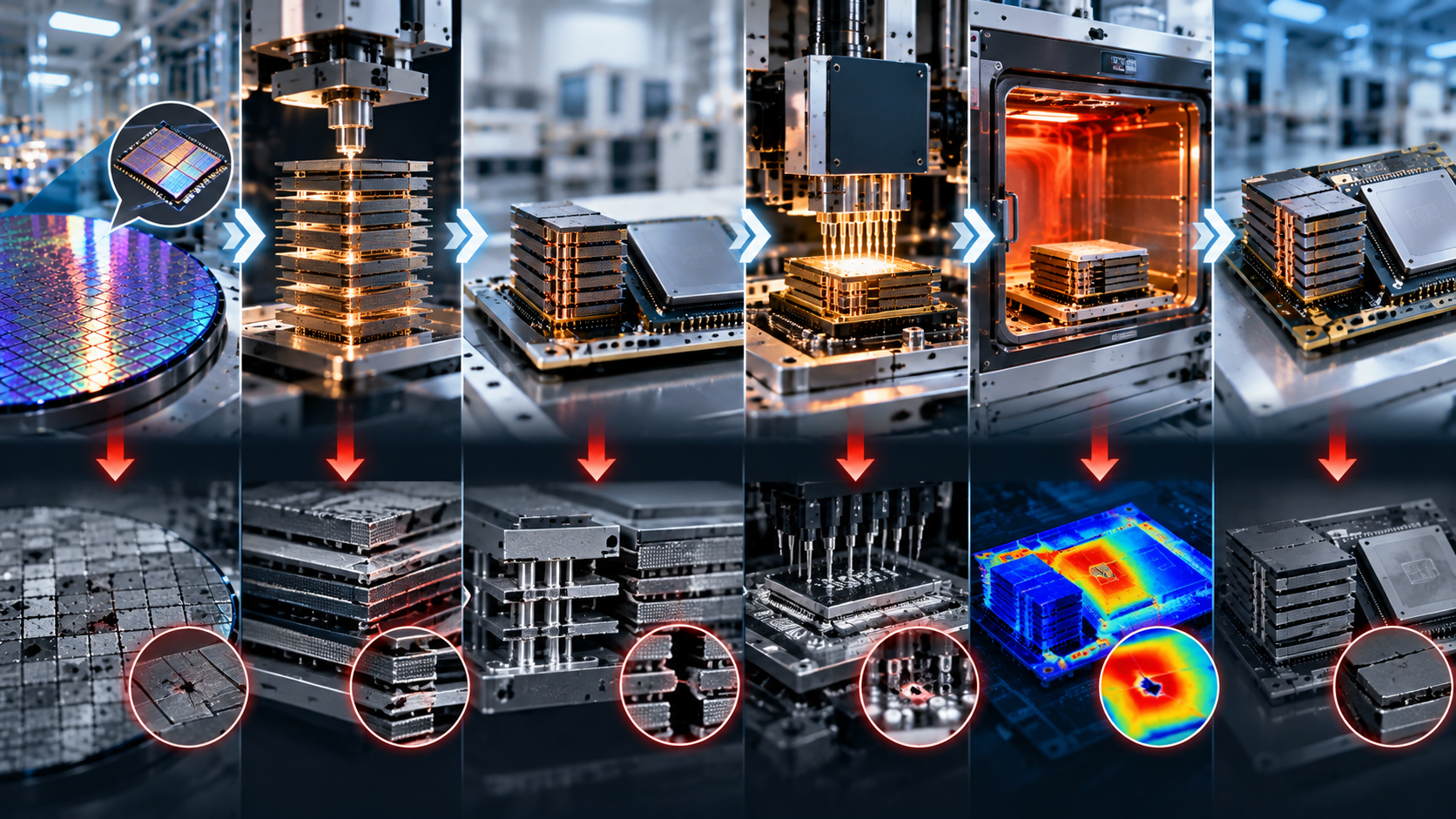

“열의 문제”는 냉각기술뿐 아니라 접합재료, 패키징, 검사장비와 신뢰성 평가 시장까지 이어지는 공통 과제
출처: AITRA 편집부

메모리 제조사가 좋은 DRAM을 만들었더라도 적층·접합 품질, 패키지 조립, 전기적 검사, 열시험이 부족하면 완성품 품질을 보장할 수 없습니다. 기사에서 말하는 “열의 문제”는 냉각기술뿐 아니라 접합재료, 패키징, 검사장비와 신뢰성 평가 시장까지 이어지는 공통 과제입니다.

03. 열은 어디로 이동하는가

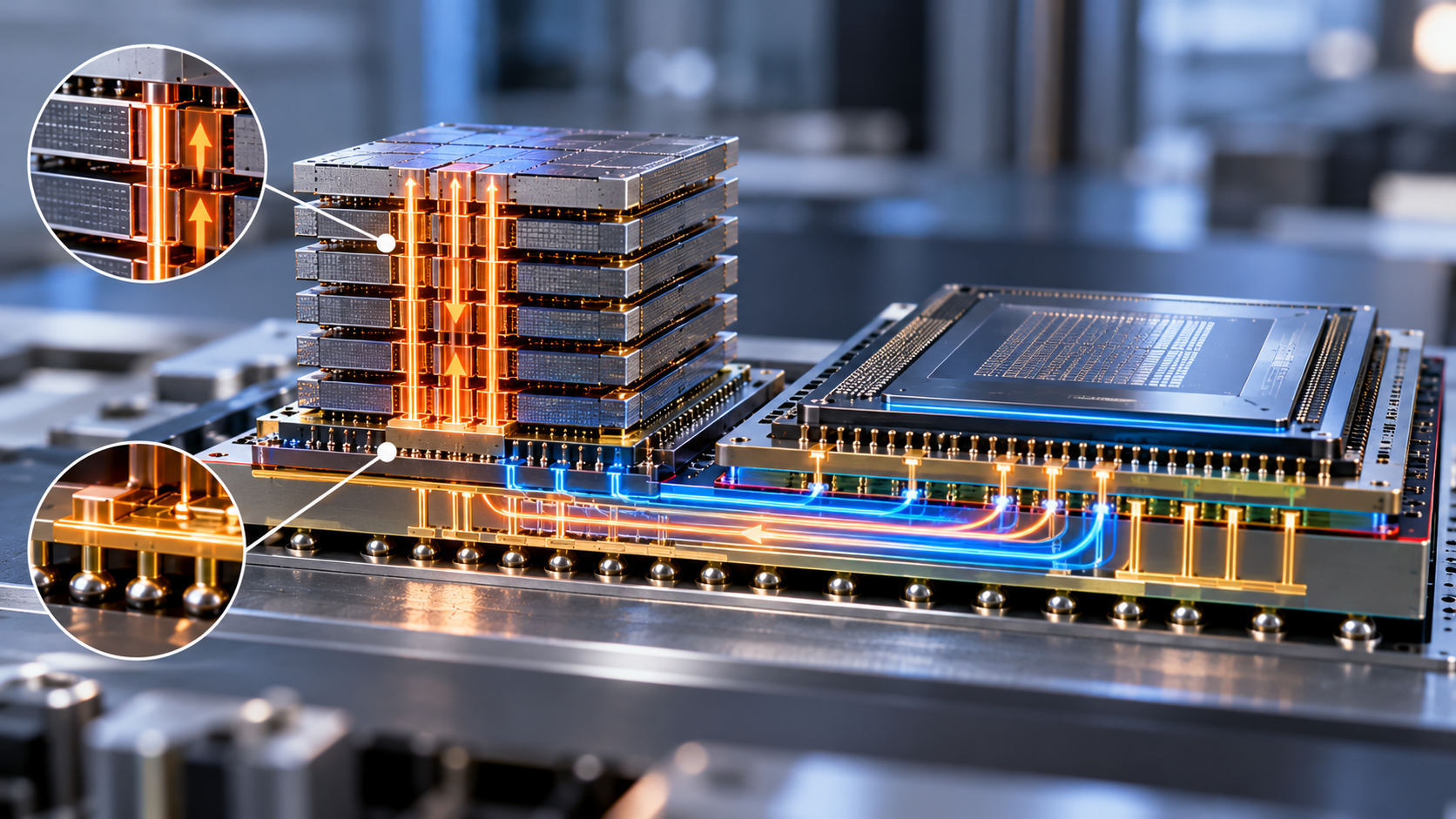

DRAM 여러 장을 위로 쌓고, 각 층을 TSV등으로 연결하면 메모리 데이터를 수직 방향으로 전달할 수 있습니다.
출처: AITRA 편집부

먼저 데이터는 어떤 길로 움직일까?

DRAM 여러 장을 위로 쌓고, 각 층을 TSV(Through-Silicon Via, 실리콘을 관통하는 미세 전극) 등으로 연결하면 메모리 데이터를 수직 방향으로 전달할 수 있습니다. 맨 아래의 베이스 다이는 이 스택과 바깥 시스템의 연결 지점입니다. HBM 스택은 인터포저(칩 사이 신호를 이어주는 연결판)를 거쳐 옆의 GPU 또는 AI 가속기 로직 칩과 데이터를 주고받습니다. DRAM 다이(여러 층) — 데이터 저장 TSV·수직 접합 — 층 사이 신호 연결 HBM 베이스 다이 — 외부 인터페이스·제어 인터포저·첨단 패키징 — HBM과 GPU 연결 GPU / AI 가속기 — 실제 연산 수행 이 그림은 데이터·제조 구조의 개념도입니다. 냉각수 흐름이나 열의 이동 경로를 나타내는 것은 아닙니다.

열은 데이터와 다른 경로로 빠져나간다

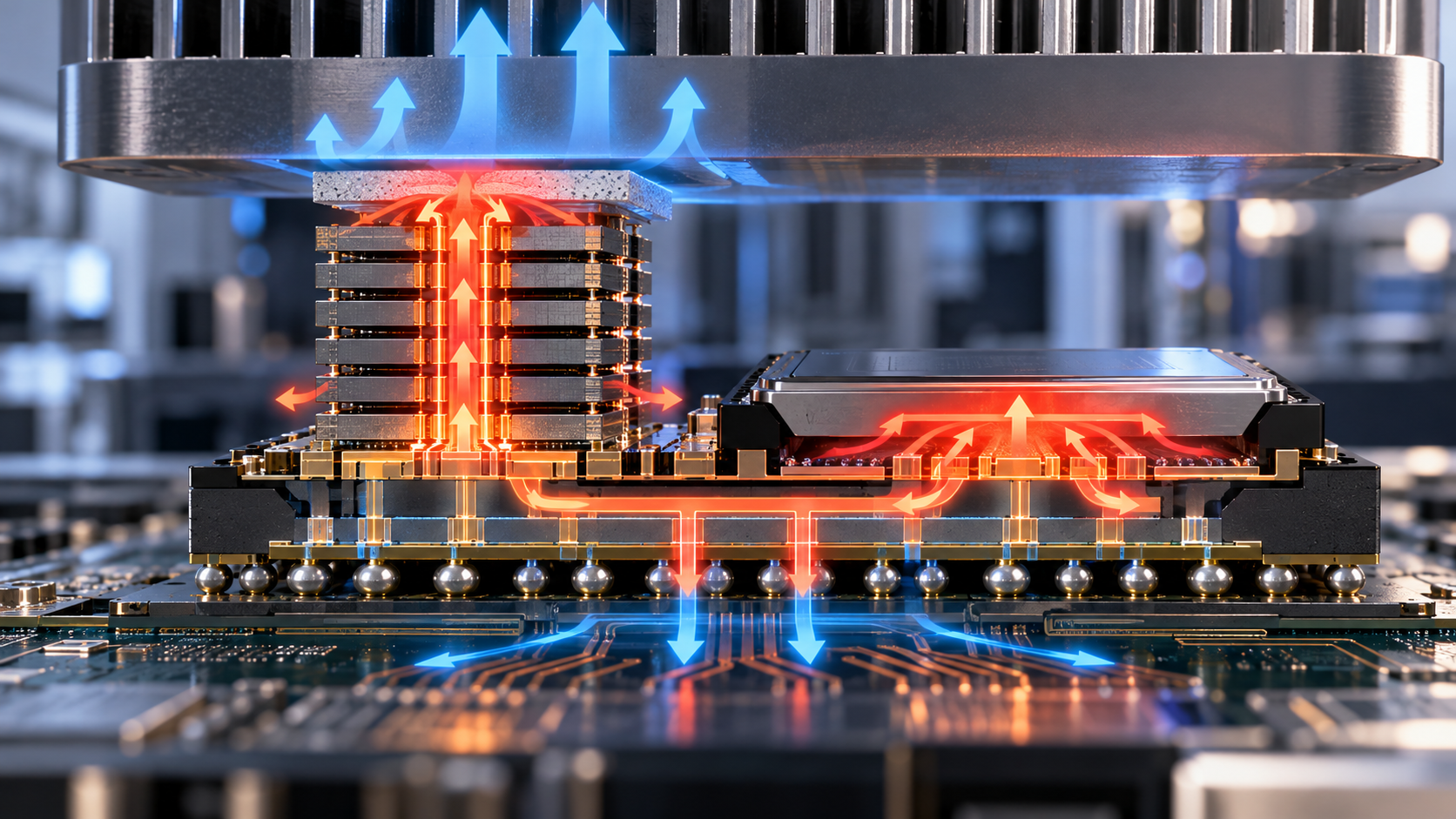

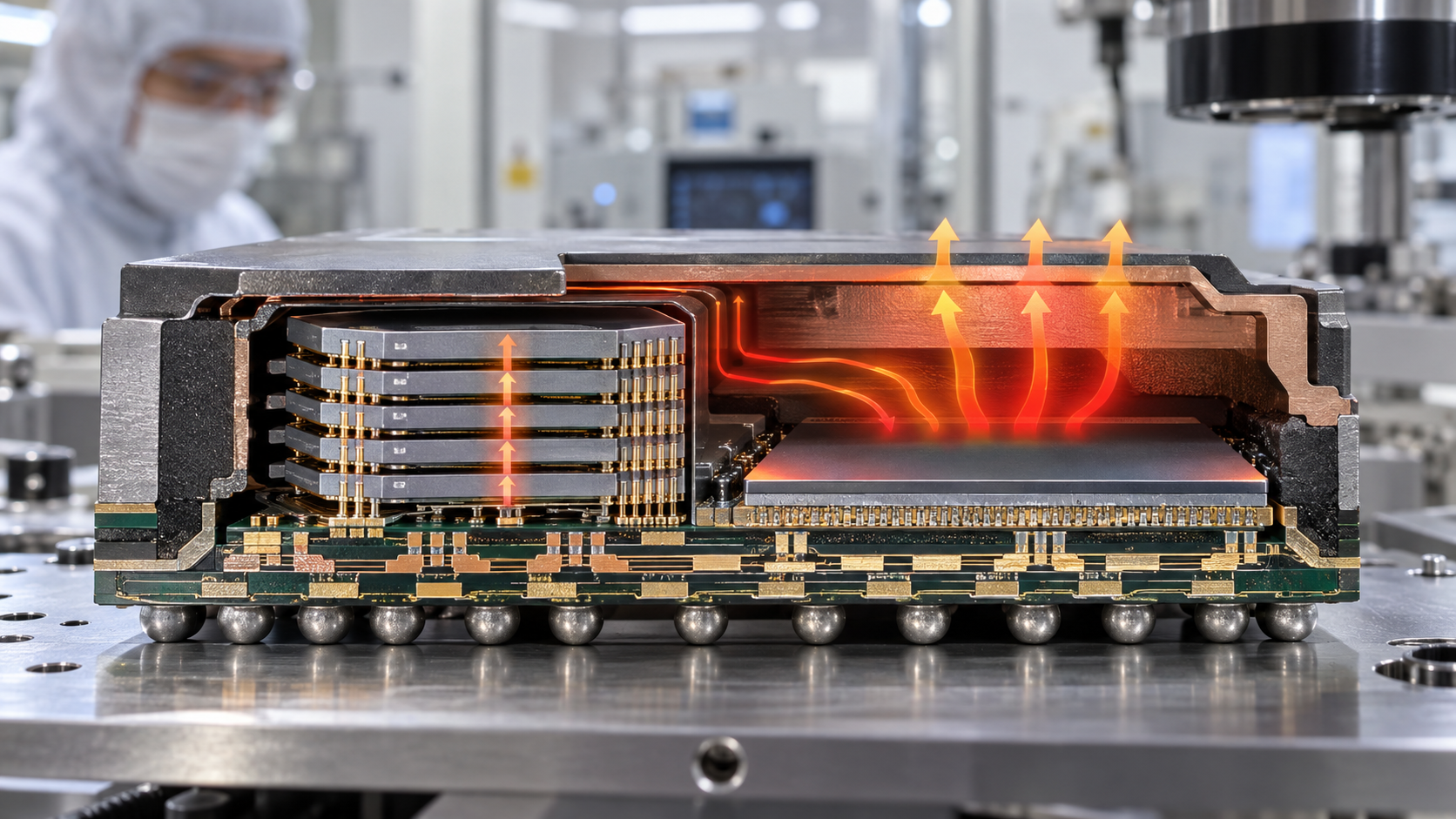

전력 소모로 발생한 열은 DRAM 다이, 베이스 다이, 접합층과 몰딩·패키지 구조를 통과해 주변으로 이동
출처: AITRA 편집부

적층 구조에서는 온도분포를 함께 봐야 한다

전력 소모로 발생한 열은 DRAM 다이, 베이스 다이, 접합층과 몰딩·패키지 구조를 통과해 주변으로 이동합니다. 패키지 설계에 따라 상부의 방열구조·TIM(열전달 계면재료)·냉각판 또는 아래쪽 기판 방향으로도 열이 전달될 수 있습니다. 이 과정을 Heat Path(열전달 경로)라고 부릅니다. Thermal Resistance(열저항)는 열이 그 경로를 얼마나 어렵게 지나가는지를 나타내는 값입니다. HBM의 실제 Heat Path는 고객 패키지 구조와 냉각 설계에 따라 달라집니다.

여러 층이 가까이 붙어 있으면 특정 다이의 열이 주변 층의 온도에 영향을 줄 수 있습니다. 따라서 최고온도뿐 아니라 각 층의 온도 분포, GPU와 HBM 사이의 열적 영향, 반복 동작에 따른 변화도 살펴야 합니다.

04. 엔지니어는 어떻게 해결하는가

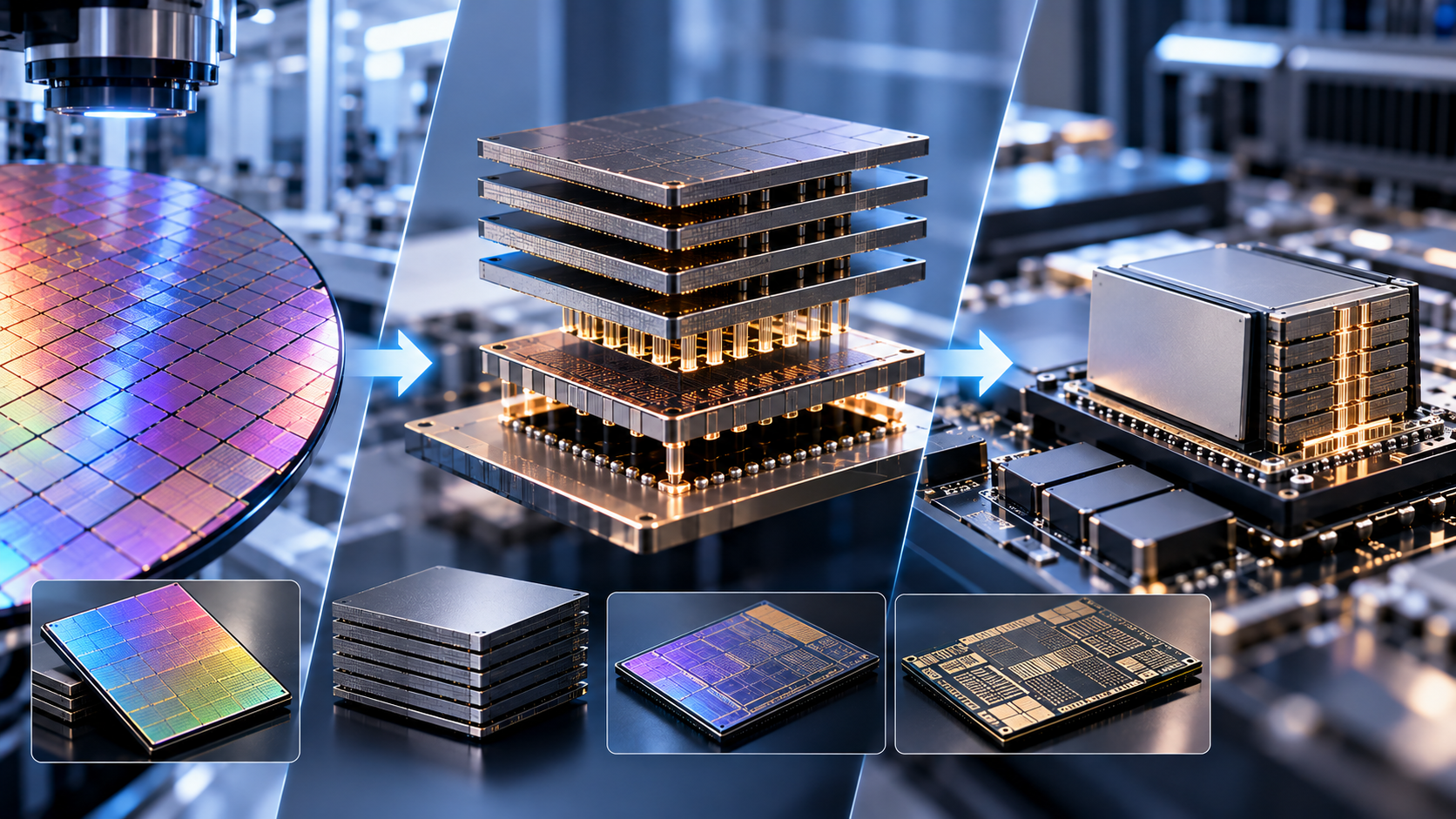

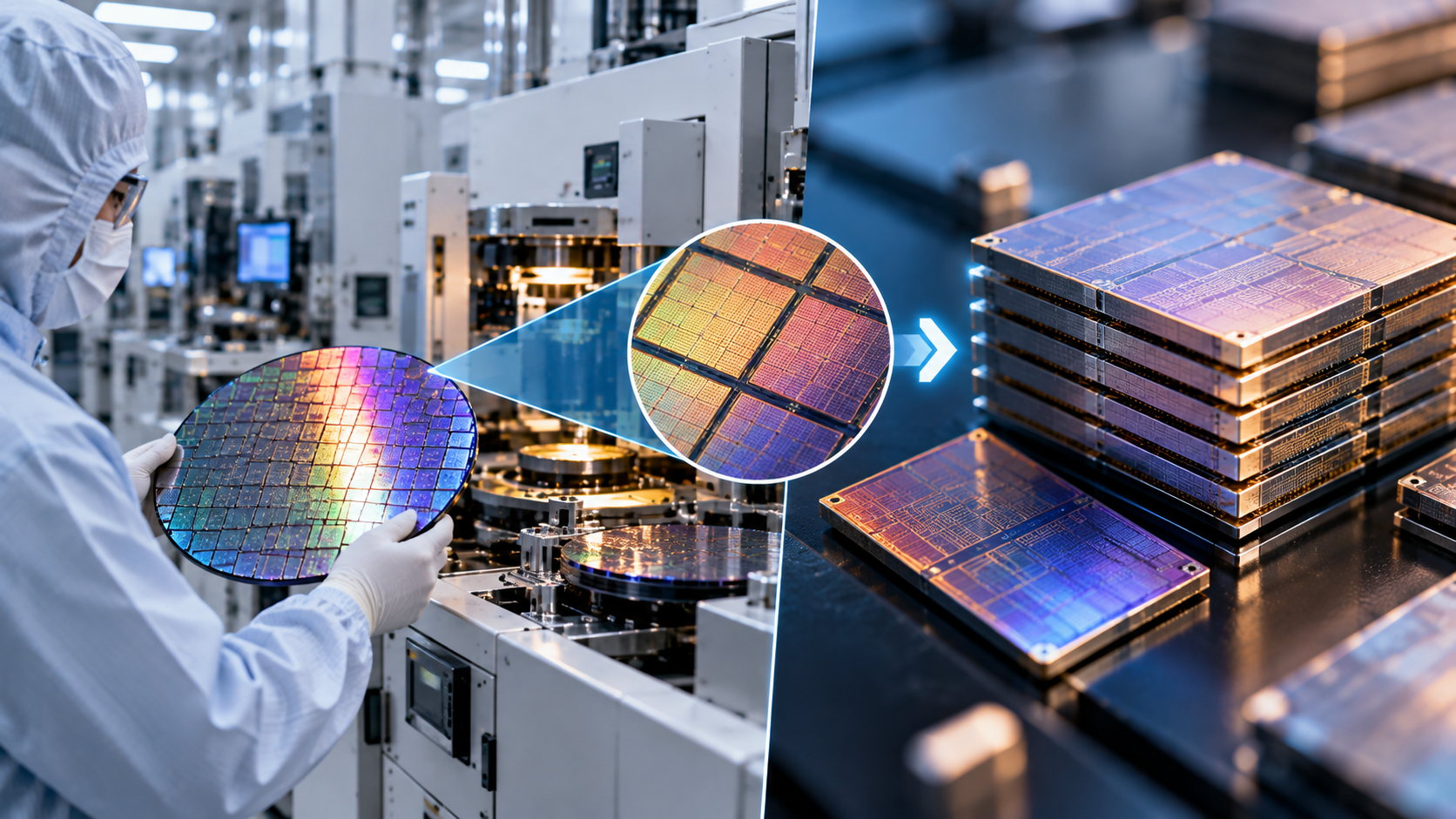

DRAM 다이는 메모리 제조사가 기억소자 중심 공정으로 생산
출처: AITRA 편집부

① DRAM과 베이스 다이를 서로 다른 공정에서 만든다

DRAM 다이는 메모리 제조사가 기억소자 중심 공정으로 생산합니다. 반면 HBM4의 베이스 다이는 신호 연결과 기능 구현을 위해 로직 공정의 중요성이 커지고 있습니다. 삼성전자는 자사 HBM4에 1c DRAM과 4nm 로직 베이스 다이를 적용했다고 발표했습니다. SK하이닉스는 TSMC의 선단 로직 공정을 HBM4 베이스 다이에 활용하기 위한 협력을 공개했습니다. 두 방식은 기업별 공급망 구성에 차이가 있음을 보여줍니다. [R2][R3]

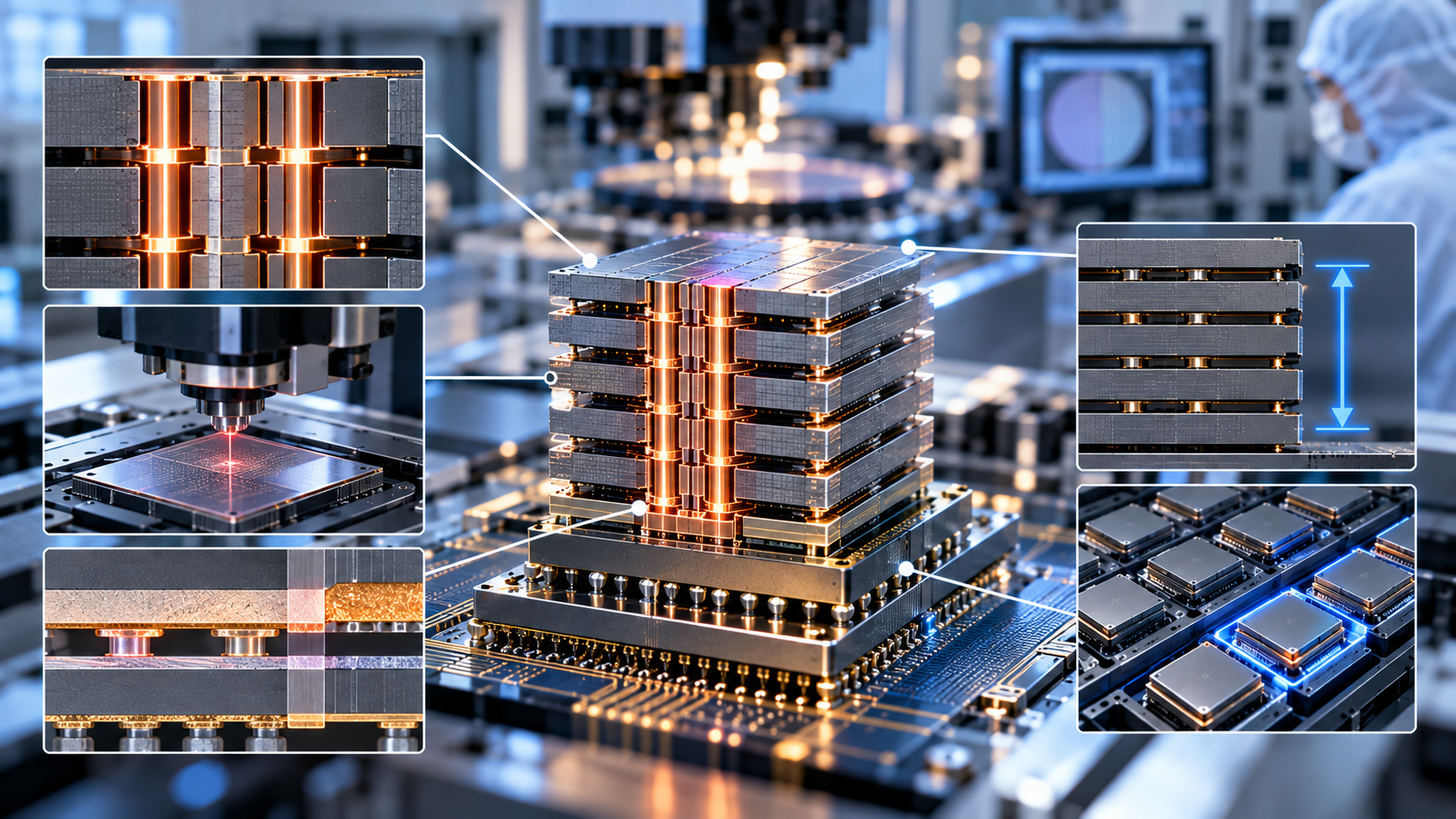

HBM에서는 TSV, 칩 정렬, 접합부, 적층 높이와 완제품 수율이 중요
출처: AITRA 편집부

② 수직 연결과 적층·접합 기술을 최적화한다

HBM에서는 TSV, 칩 정렬, 접합부, 적층 높이와 완제품 수율(생산한 제품 중 정상 제품의 비율)이 중요합니다. 적층이 정교해야 신호를 안정적으로 전달할 수 있고 열이 이동하는 구조도 확보할 수 있습니다. SK하이닉스는 Advanced MR-MUF와 같은 적층 패키징 기술을 공식 발표에 소개했습니다. 단, 모든 회사가 같은 접합 공정과 소재를 사용하는 것은 아닙니다.

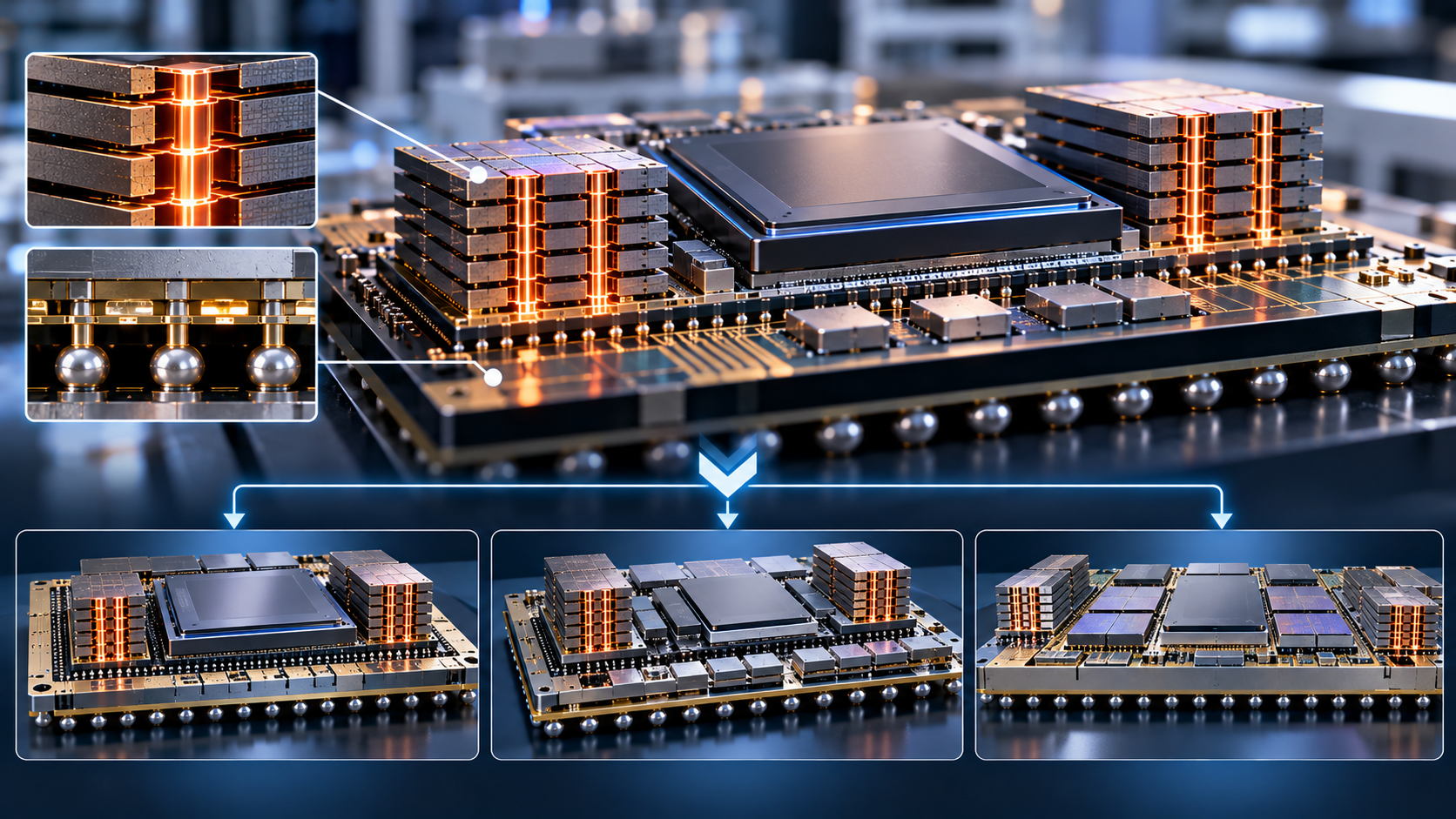

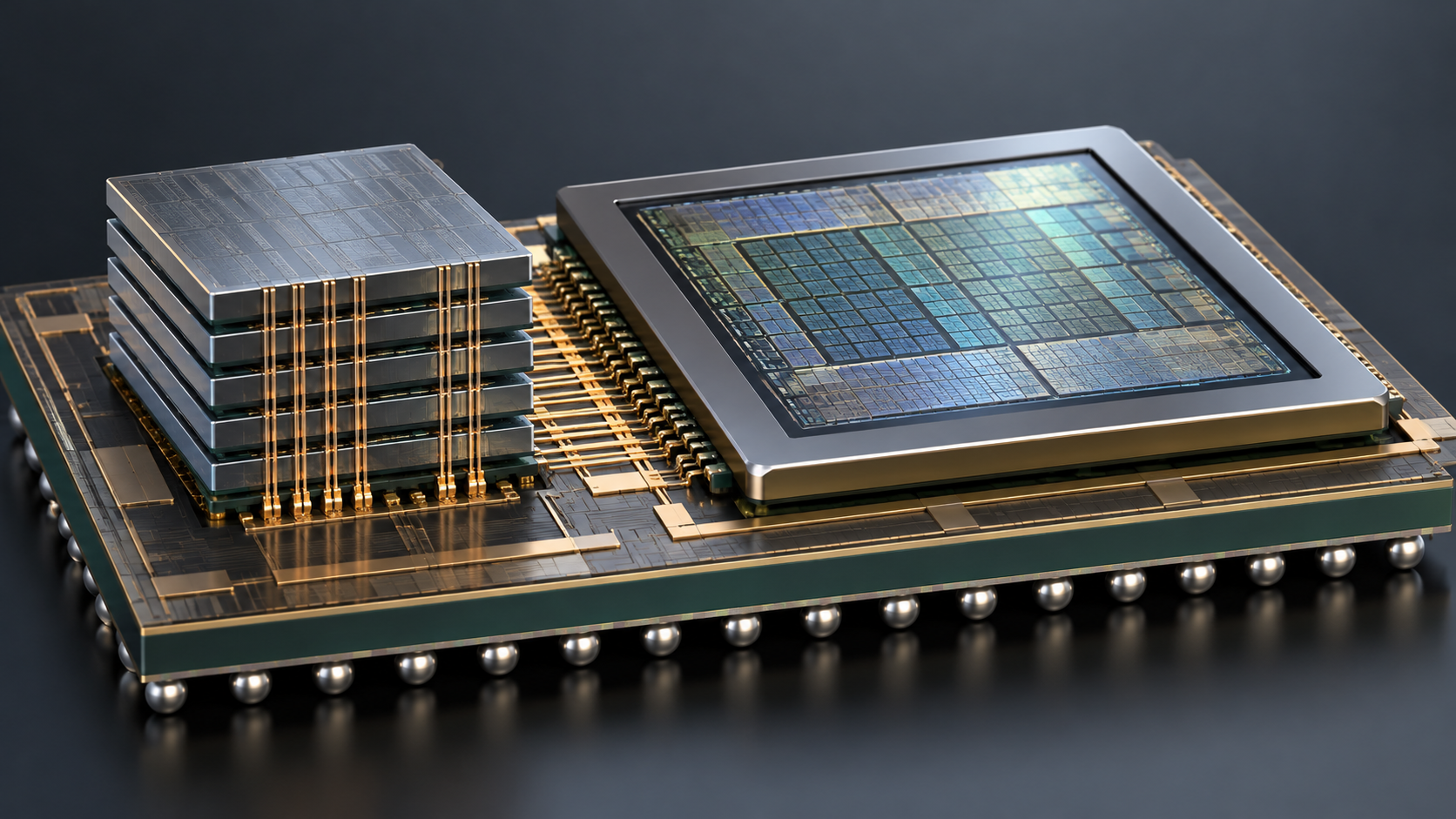

HBM 스택과 GPU는 서로 다른 칩이지만 AI 가속기에서는 빠른 데이터 교환을 위해 매우 가깝게 연결
출처: AITRA 편집부

③ GPU와 HBM을 함께 패키징한다

HBM 스택과 GPU는 서로 다른 칩이지만 AI 가속기에서는 빠른 데이터 교환을 위해 매우 가깝게 연결됩니다. 이를 구현하는 방법 중 하나가 TSMC의 CoWoS(Chip on Wafer on Substrate)입니다. TSMC는 CoWoS를 AI·고성능 컴퓨팅에서 로직 칩과 HBM을 통합하는 2.5D 첨단 패키징 기술로 소개합니다. 제품에 따라 CoWoS-S, CoWoS-R, CoWoS-L처럼 세부 방식도 달라집니다.

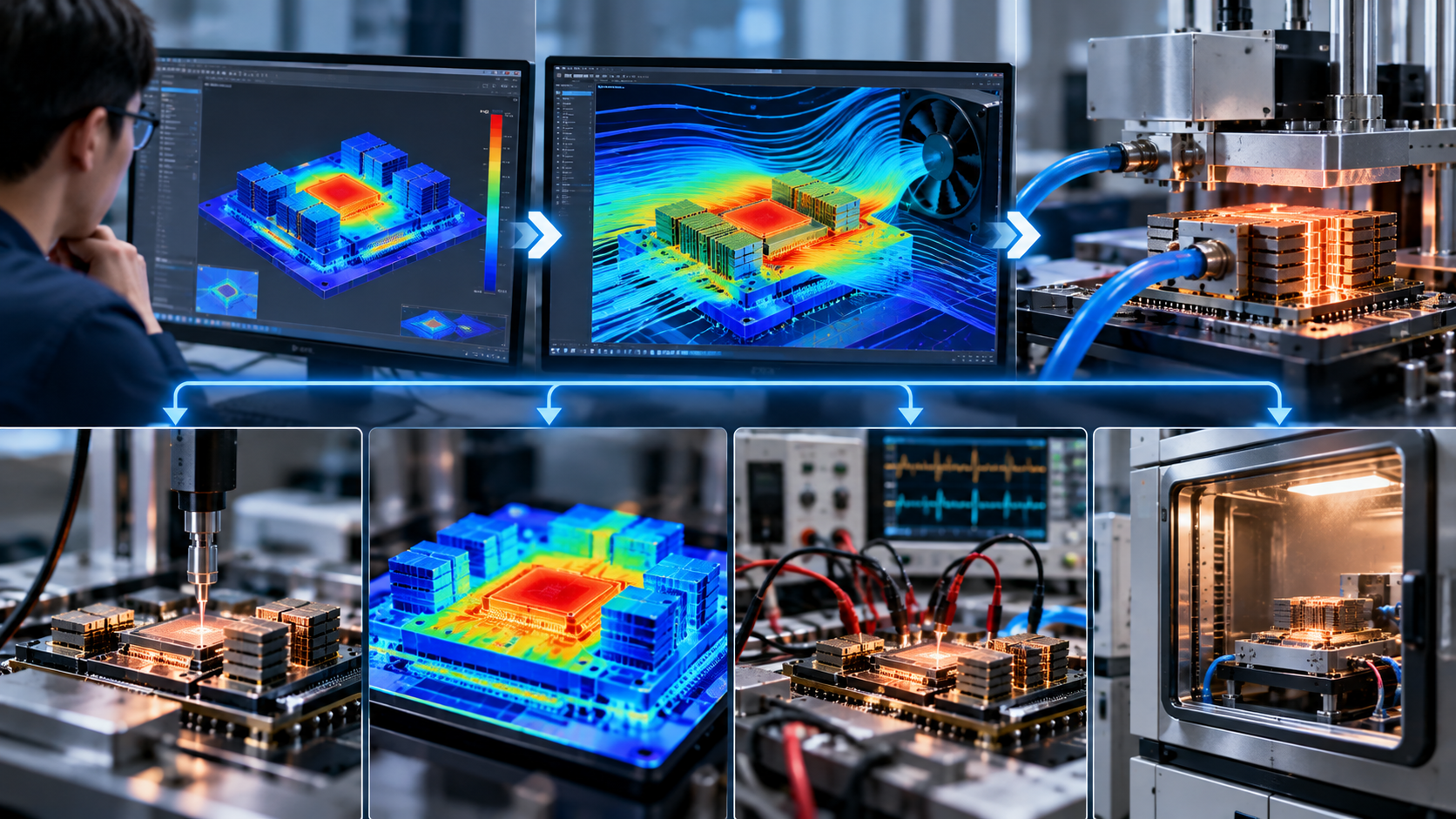

열해석과 테스트로 성능을 검증
출처: AITRA 편집부

④ 열해석과 테스트로 성능을 검증한다

설계자는 전력·온도 조건을 이용해 Thermal Simulation(열해석)을 수행하고, 필요하면 CFD(전산유체역학)로 공기·냉각수 흐름도 확인합니다. 실제 시제품에서는 온도 측정, 전기적 시험, 장시간 동작·신뢰성 시험 등을 수행해 계산과 실측을 비교합니다. 테스트 항목과 통과 기준은 고객·제품·적용 표준에 따라 달라지므로 일률적인 합격 수치를 제시할 수 없습니다.

05. 실제 산업에서는 어디에 쓰이는가

삼성전자는 2026년 2월 HBM4 양산 및 상용제품 출하를 발표
출처: AITRA 편집부

사례 1 — 삼성전자: 메모리·파운드리·패키징의 내부 연계

삼성전자는 2026년 2월 HBM4 양산 및 상용제품 출하를 발표하면서 1c DRAM, 4nm 로직 베이스 다이, 첨단 패키징 역량을 설명했습니다. 이는 HBM4가 메모리 제조뿐 아니라 로직 공정과 패키징을 함께 요구한다는 실제 사례입니다. 다만 개별 고객과 출하 규모, 제품별 수율은 해당 기업이 공개하지 않은 범위까지 추정해서는 안 됩니다.

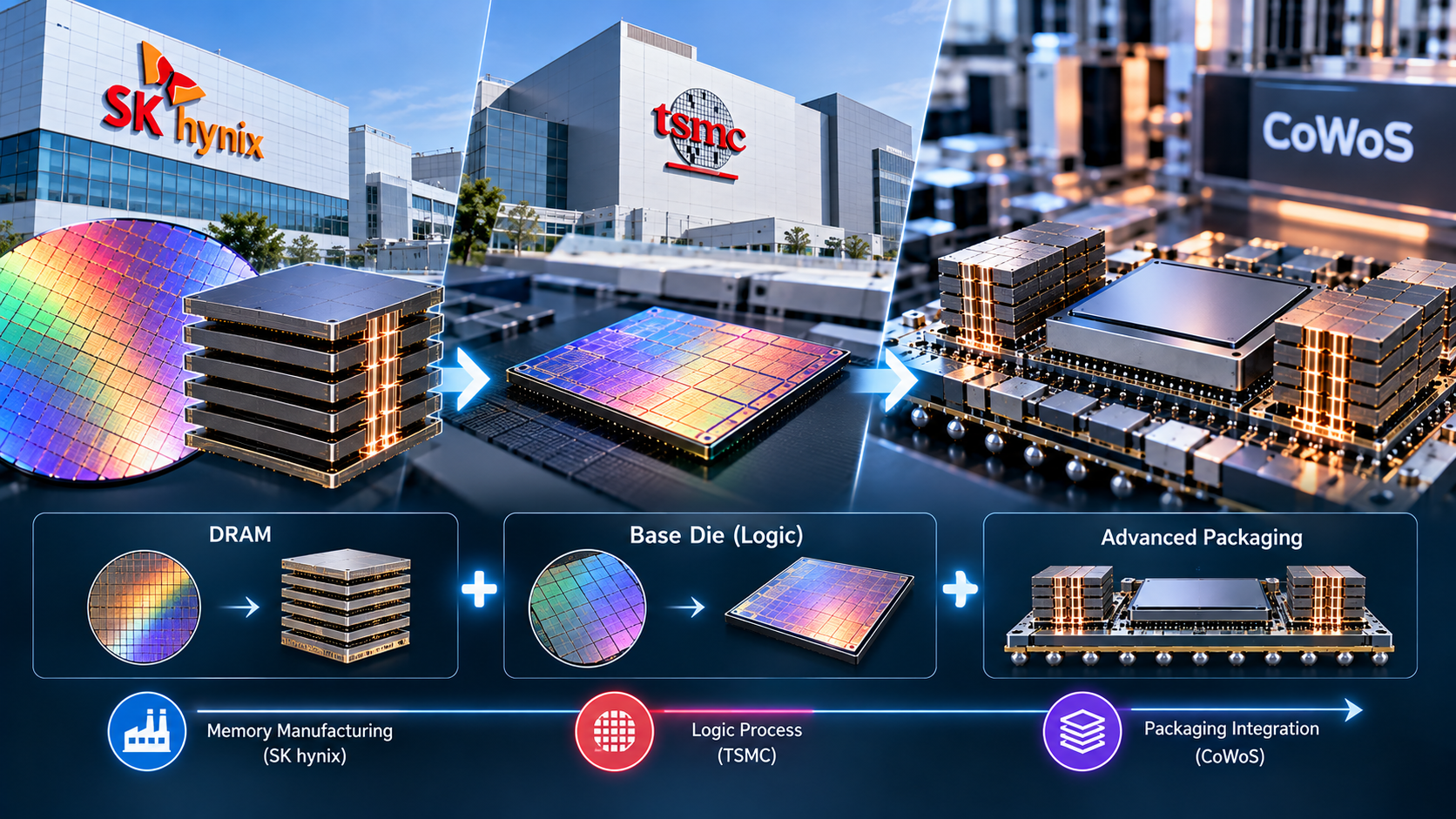

SK하이닉스는 2024년 TSMC와 HBM4 베이스 다이 개발 및 CoWoS 연계를 위한 협력을 발표
출처: AITRA 편집부

사례 2 — SK하이닉스·TSMC: 전문 기업 간 역할 분담

SK하이닉스는 2024년 TSMC와 HBM4 베이스 다이 개발 및 CoWoS 연계를 위한 협력을 발표했고, 2026년에도 선단 로직 공정 적용 방향을 소개했습니다. 이는 DRAM 생산 능력과 파운드리의 로직 공정, 첨단 패키징 역량을 하나의 공급망으로 묶는 모델입니다. 협력의 실질 성과는 개별 제품 인증과 고객 공급 단계별로 확인해야 합니다.

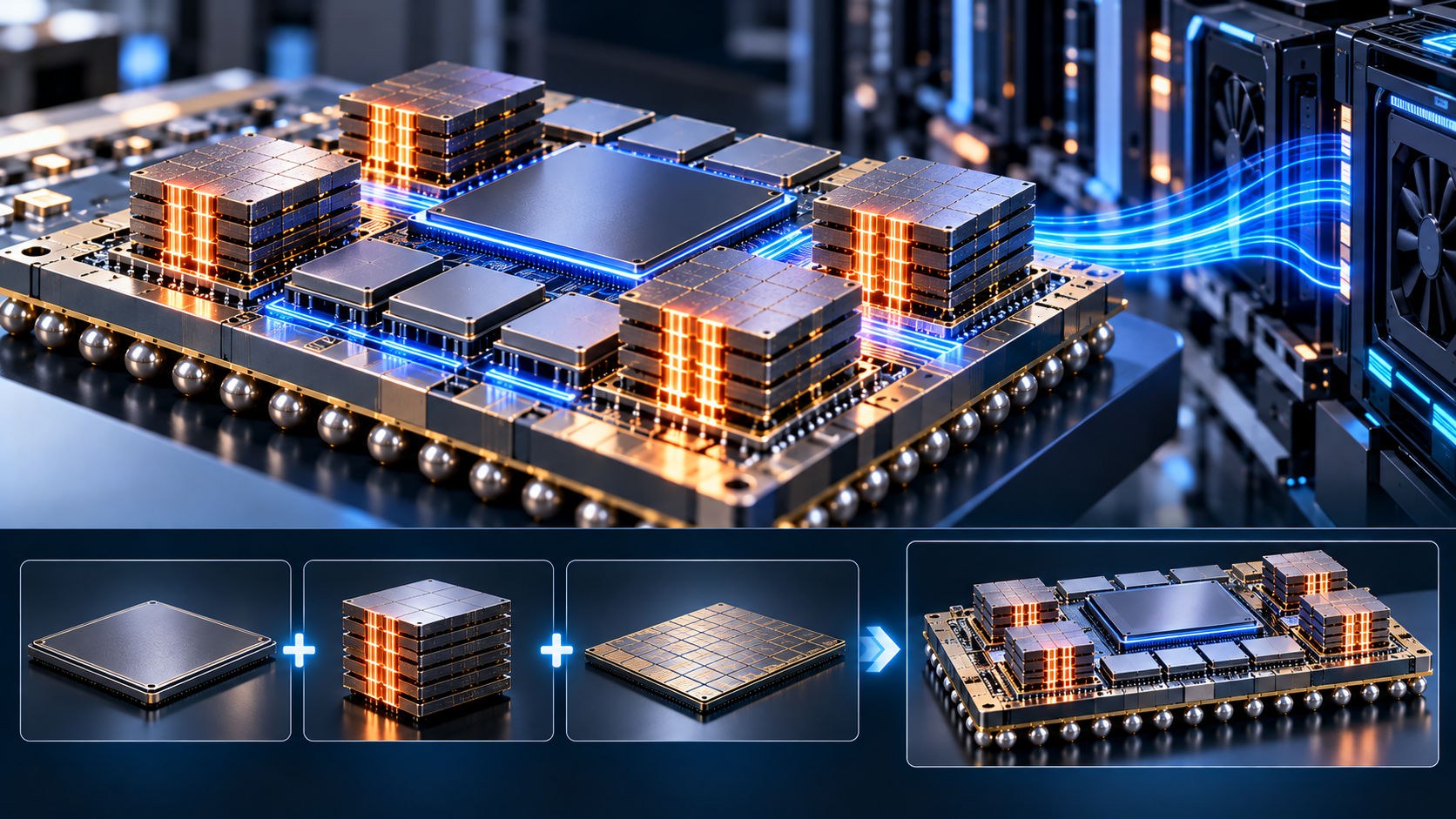

TSMC가 공식적으로 설명한 CoWoS는 여러 SoC와 HBM 스택을 한 패키지로 통합해 AI·고성능 컴퓨팅에 필요한 데이터 전달 성능을 지원
출처: AITRA 편집부

사례 3 — AI 가속기 패키지: GPU와 HBM의 시스템 통합

TSMC가 공식적으로 설명한 CoWoS는 여러 SoC와 HBM 스택을 한 패키지로 통합해 AI·고성능 컴퓨팅에 필요한 데이터 전달 성능을 지원합니다. 따라서 AI 반도체의 완성도를 평가할 때는 GPU 연산성능만이 아니라 메모리 용량·대역폭, 패키징 수율, 공급 안정성, 전력·열설계도 함께 확인해야 합니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. HBM4의 베이스 다이는 GPU와 같은 칩이다?

아닙니다. HBM4의 베이스 다이는 DRAM 스택 아래에서 메모리 신호 연결과 인터페이스에 관여합니다. GPU나 AI 가속기는 이 HBM을 이용해 연산을 수행하는 별도의 로직 칩입니다.

오해 2. HBM4는 메모리 회사 혼자 만든다?

DRAM 설계·제조의 중심은 메모리 기업이지만, 베이스 다이에 활용되는 로직 공정이나 GPU와의 통합 패키징은 파운드리 및 협력사와 연결될 수 있습니다. 기업별로 내부 통합형과 외부 협력형 공급망이 다르게 구성됩니다.

오해 3. 층을 많이 쌓으면 무조건 성능이 좋고 냉각도 해결된다?

층 수는 용량과 구조를 이해하는 한 가지 지표일 뿐입니다. 실제 성능과 효율에는 인터페이스 속도, 제품 수율, 전력 소모, 열저항, 고객 시스템 설계가 함께 영향을 줍니다. 제품별 검증 없이 한 수치만으로 우열을 단정하기 어렵습니다.

07. 앞으로 무엇이 중요해질까

① 베이스 다이의 고도화와 맞춤형 HBM

HBM4 이후에는 고객이 사용하는 AI 가속기와 메모리의 연결 방식, 전력 효율을 더 세밀하게 맞추려는 요구가 커질 수 있습니다. 삼성전자와 SK하이닉스의 발표에서도 베이스 다이와 맞춤형 메모리 방향이 강조됩니다.

② 첨단 패키징 생산능력과 수율

GPU와 HBM을 한 패키지로 묶는 공정은 여러 칩과 미세 연결부를 동시에 관리해야 합니다. 따라서 첨단 패키징 생산능력, 접합·검사 장비, 테스트 공정의 중요성은 계속 높아질 가능성이 있습니다. 다만 특정 장비 회사가 얼마만큼의 매출을 확보할지는 실제 발주·실적 공시 없이는 판단할 수 없습니다.

③ 열관리와 신뢰성의 공동 설계

HBM4를 고속으로 동작시키려면 메모리·베이스 다이·GPU와 패키지를 별개 부품이 아닌 하나의 시스템으로 검토해야 합니다. 이에 따라 설계 초기부터 온도분포와 Heat Path를 계산하고, 실제 측정으로 검증하는 접근이 중요해집니다. 이는 AITRA의 ELECTRONICS COOLING 기초 기사와 자연스럽게 연결되는 주제입니다.
