HBM 투자 확대, 첨단 패키징·테스트 장비에는 어떤 기회가 생길까? AI 반도체 공급망의 변화

01. 한눈에 이해하기

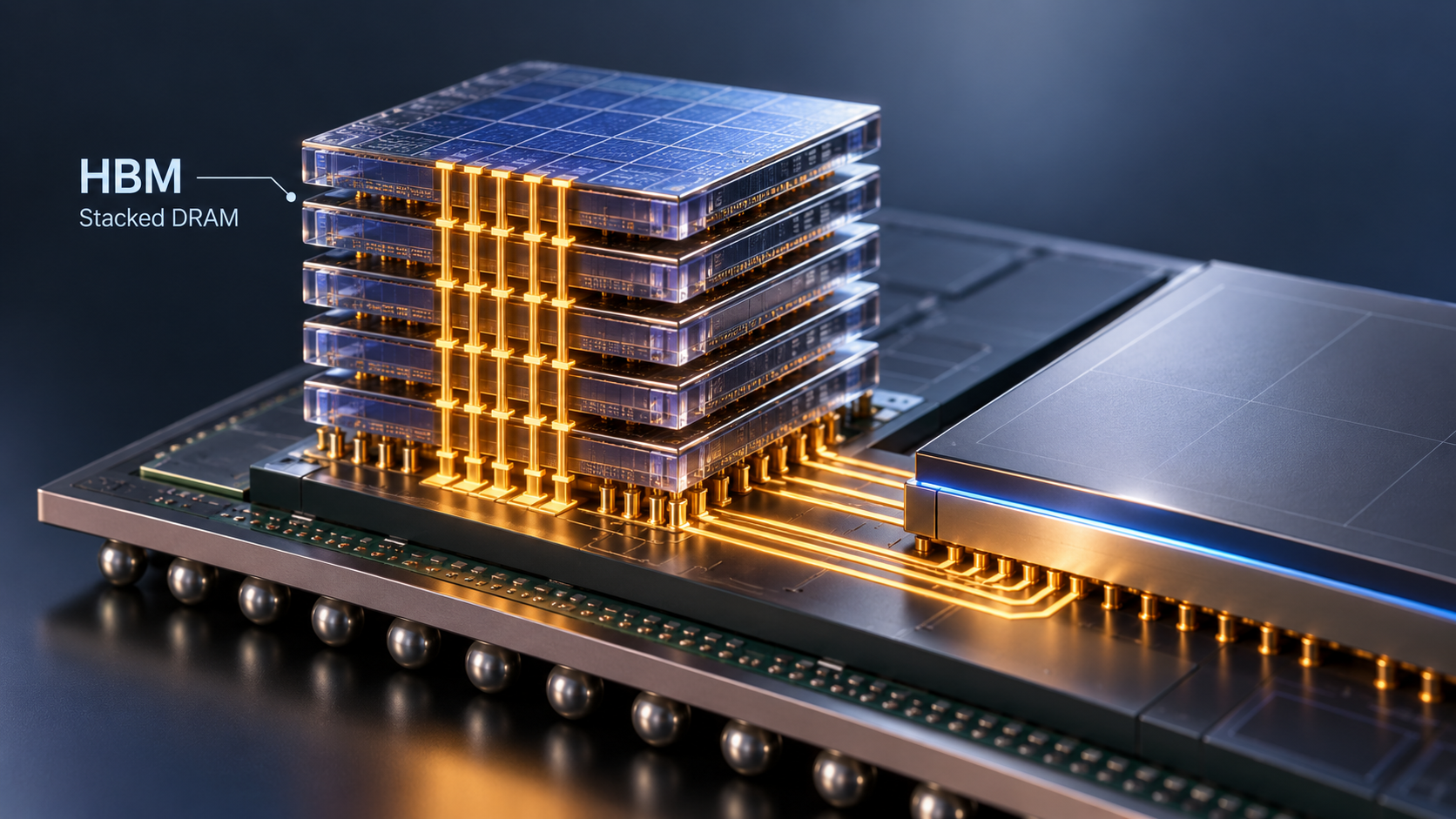

HBM(High Bandwidth Memory, 고대역폭 메모리)은 여러 D램 반도체 칩을 위로 쌓고 연결해, 짧은 시간에 많은 데이터를 주고받도록 만든 메모리입니다. AI를 학습하거나 실행하는 GPU(그래픽처리장치)는 대량의 데이터를 빠르게 읽어야 하므로 HBM이 중요한 역할을 합니다. 이때 투자는 메모리 칩을 만드는 공장에서 끝나지 않습니다. 칩을 얇게 만들고, 층층이 쌓고, 연결 상태를 검사한 뒤 제품이 정상 동작하는지 확인하는 장비도 필요합니다. SEMI는 2026년 반도체 테스트 장비 판매가 전년보다 31.0%, 조립·패키징 장비 판매가 9.6% 늘 것으로 전망했습니다. 따라서 핵심 질문은 “HBM을 더 많이 만든다”가 아니라, “어떤 제조 단계가 복잡해지고 어떤 장비·소재의 역할이 커지는가”입니다. 이번 기사는 제조공정과 산업 공급망을 연결해 설명합니다.

02. 왜 열이 문제가 되는가

HBM은 얇은 반도체 칩을 여러 장 쌓는 구조입니다. 좁은 공간에서 전기 신호가 빠르게 움직이고, 주변에는 높은 전력을 처리하는 AI 연산칩도 놓일 수 있어 열을 관리하기 어렵습니다. 열이 잘 빠져나가지 않으면 온도 상승뿐 아니라 온도 차이 때문에 접합부에 부담이 생길 수 있습니다. 반도체와 접합재료는 온도가 변할 때 서로 다른 정도로 팽창하거나 수축합니다. 이것을 열팽창이라고 합니다. 여러 장이 붙어 있는 HBM에서는 이러한 차이가 반복되면 휨(Warpage), 접합부 응력, 장기 신뢰성 문제가 설계 과제가 될 수 있습니다. 그래서 “열을 잘 전달하는 접합재료를 쓰는가”, “얇은 칩을 정확하게 적층하는가”, “완성한 HBM이 온도 변화에도 정상 동작하는가”를 함께 확인해야 합니다. SK하이닉스는 MR-MUF처럼 적층 칩 사이를 보호하는 재료와 공정을 통해 열 방출과 적층 신뢰성을 개선해 왔다고 설명합니다.[3]

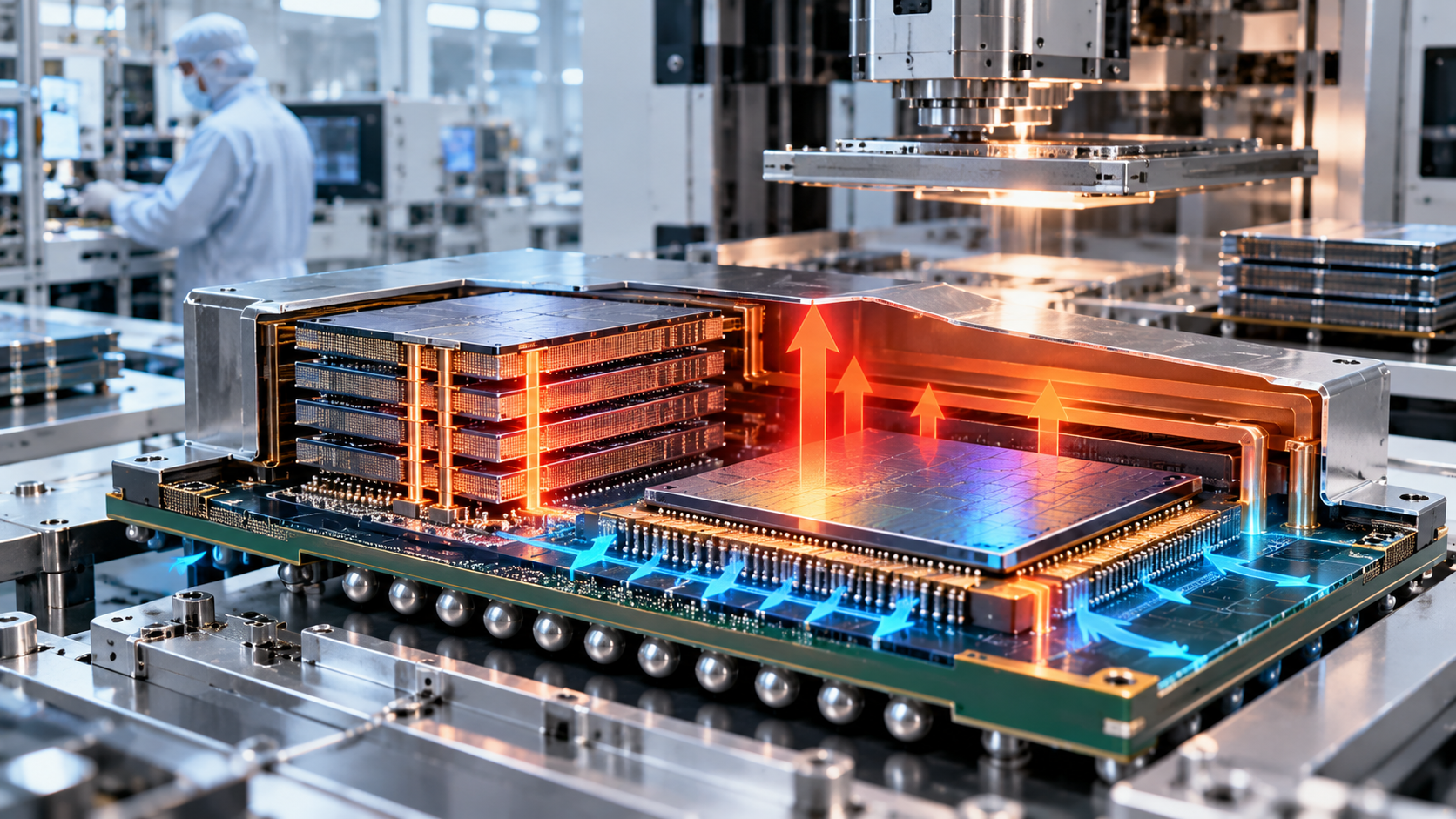

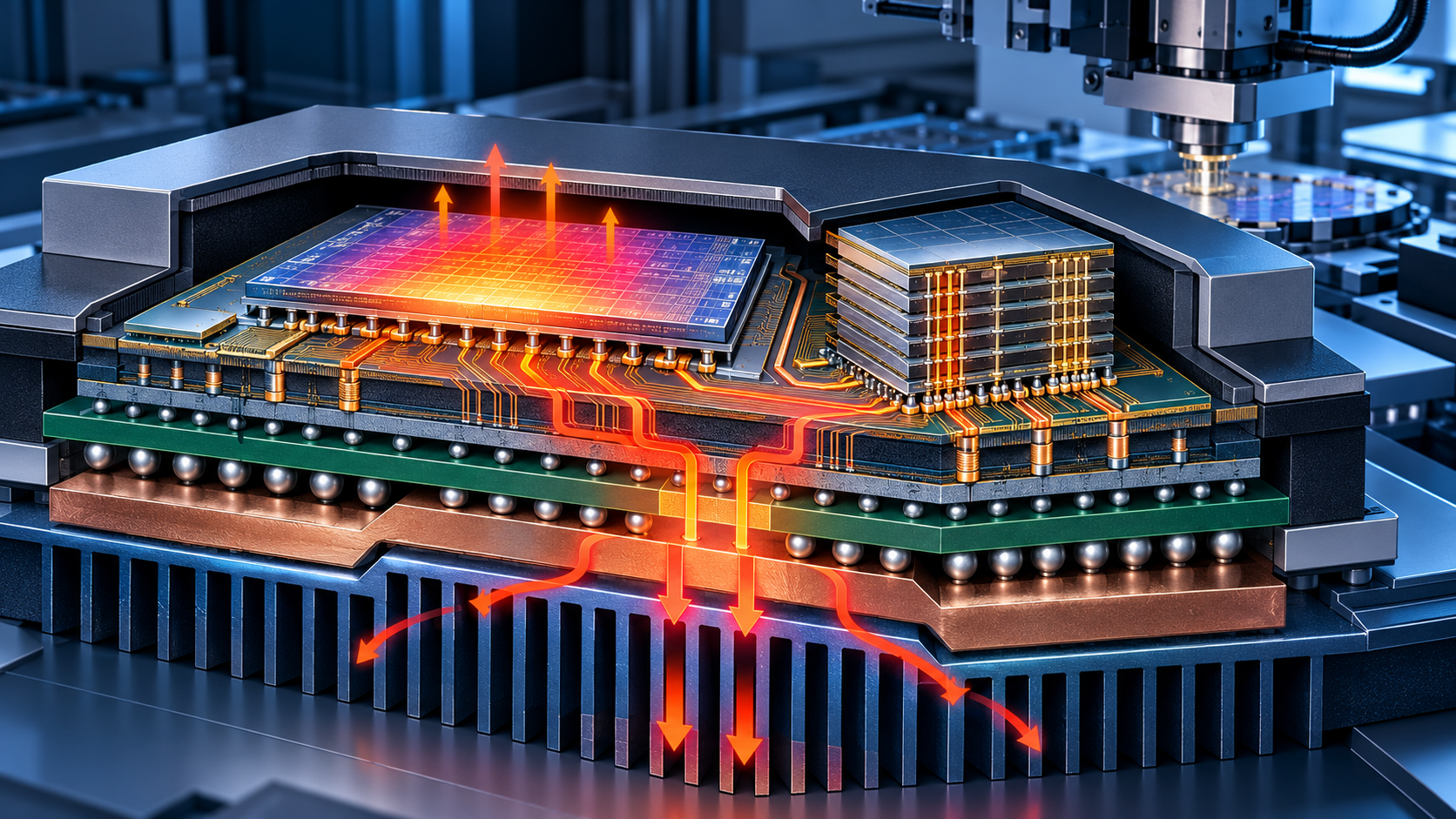

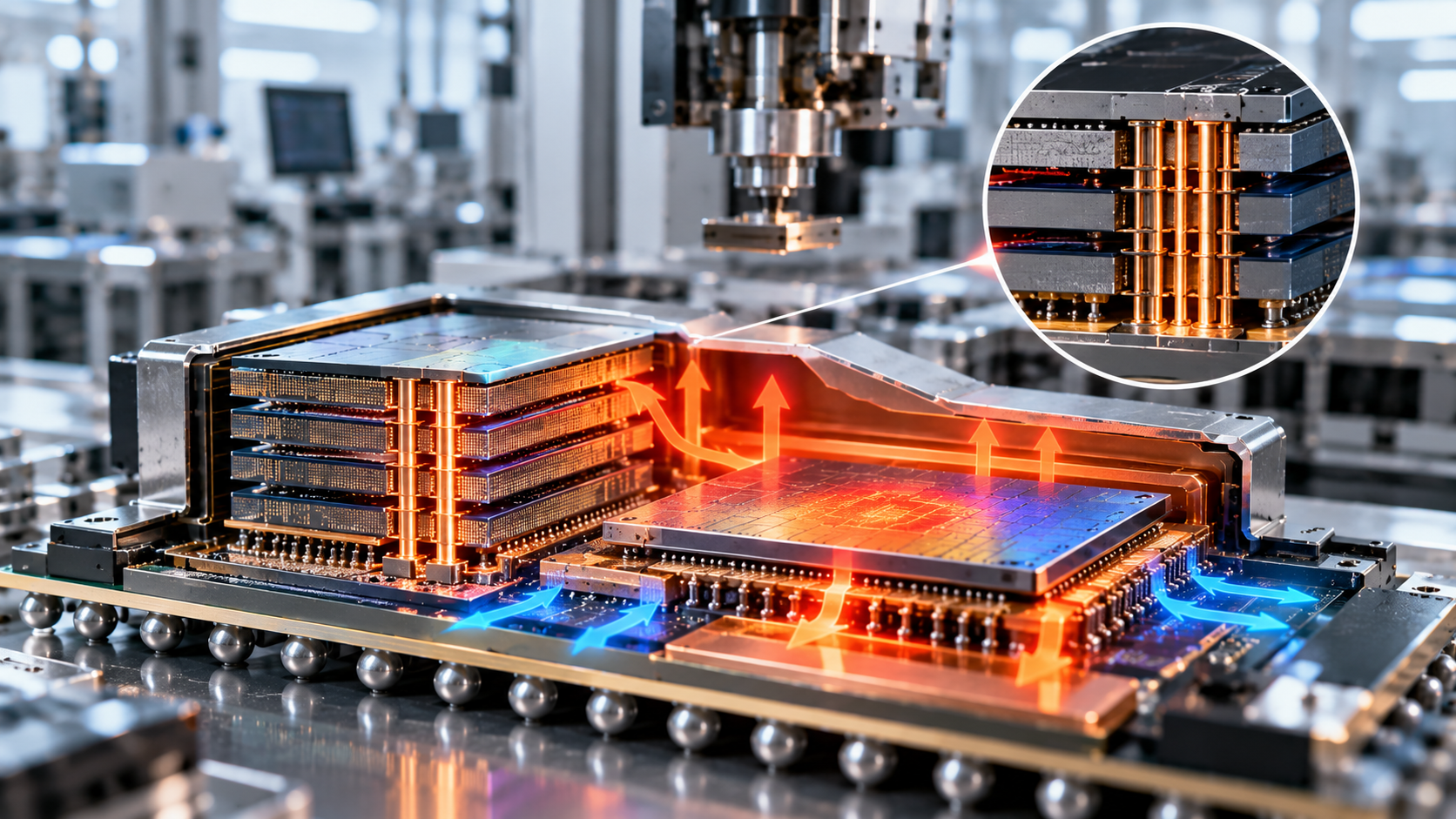

03. 열은 어디로 이동하는가

HBM의 열은 한 부품에서 사라지는 것이 아니라 여러 재료와 접합면을 거쳐 외부로 이동합니다. 이 길을 Heat Path(열전달 경로)라고 합니다. 쌓인 칩의 구조와 배치에 따라 실제 열 이동 경로는 달라집니다.

여기서 TSV(Through-Silicon Via, 실리콘 관통전극)는 칩을 위아래로 전기적으로 연결하는 미세 통로입니다. TSV의 주목적은 신호와 전력 연결이며, 이것을 단순히 냉각수 통로로 생각해서는 안 됩니다. HBM이 GPU와 함께 배치되는 고성능 패키지에서는 열경로를 패키지 전체에서 검토해야 합니다. 열이 이동하는 데 방해가 되는 정도는 Thermal Resistance(열저항)라고 합니다. 접합층, 보호재와 방열구조의 열저항을 낮추는 설계는 더 높은 동작 성능과 안정적인 운전에 도움이 될 수 있습니다. 다만 특정 접합 기술이 항상 다른 방식보다 온도가 낮다는 뜻은 아닙니다.

04. 엔지니어는 어떻게 해결하는가

① 전공정: 좋은 D램 칩을 안정적으로 만든다

먼저 반도체 공장에서는 D램을 제조합니다. 미세한 회로를 만들기 위해 노광·식각·증착 등 여러 공정장비가 필요합니다. HBM 생산을 늘리려면 사용되는 메모리 공정과 생산능력도 함께 살펴야 합니다. SEMI의 2026년 7월 전망에서 D램 관련 장비 판매는 전년 대비 39.0% 증가한 388억 달러로 추정됩니다.[1] 이 값은 HBM 장비만의 매출이 아니라 D램 장비시장 전체를 설명하는 전망치입니다.

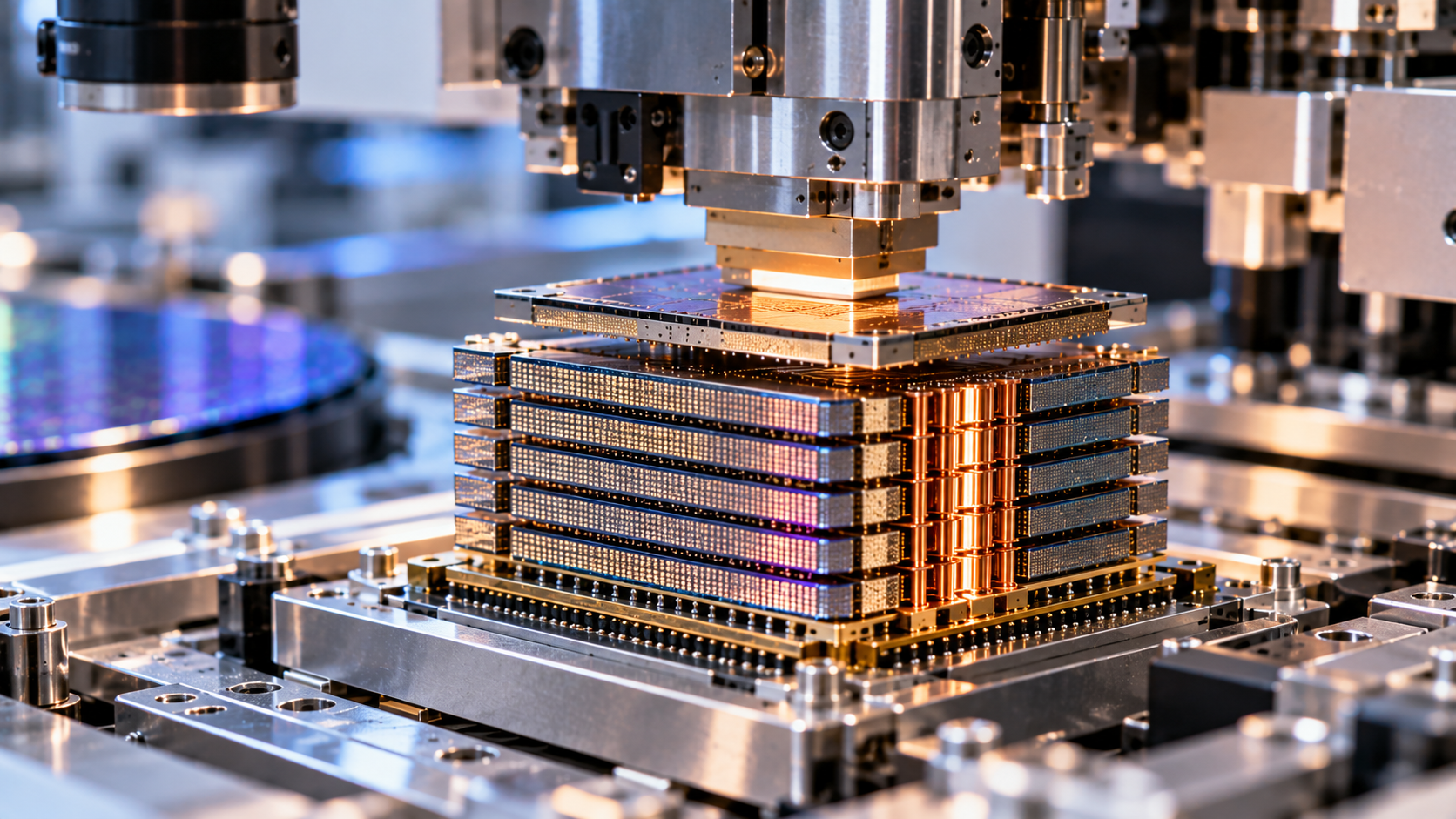

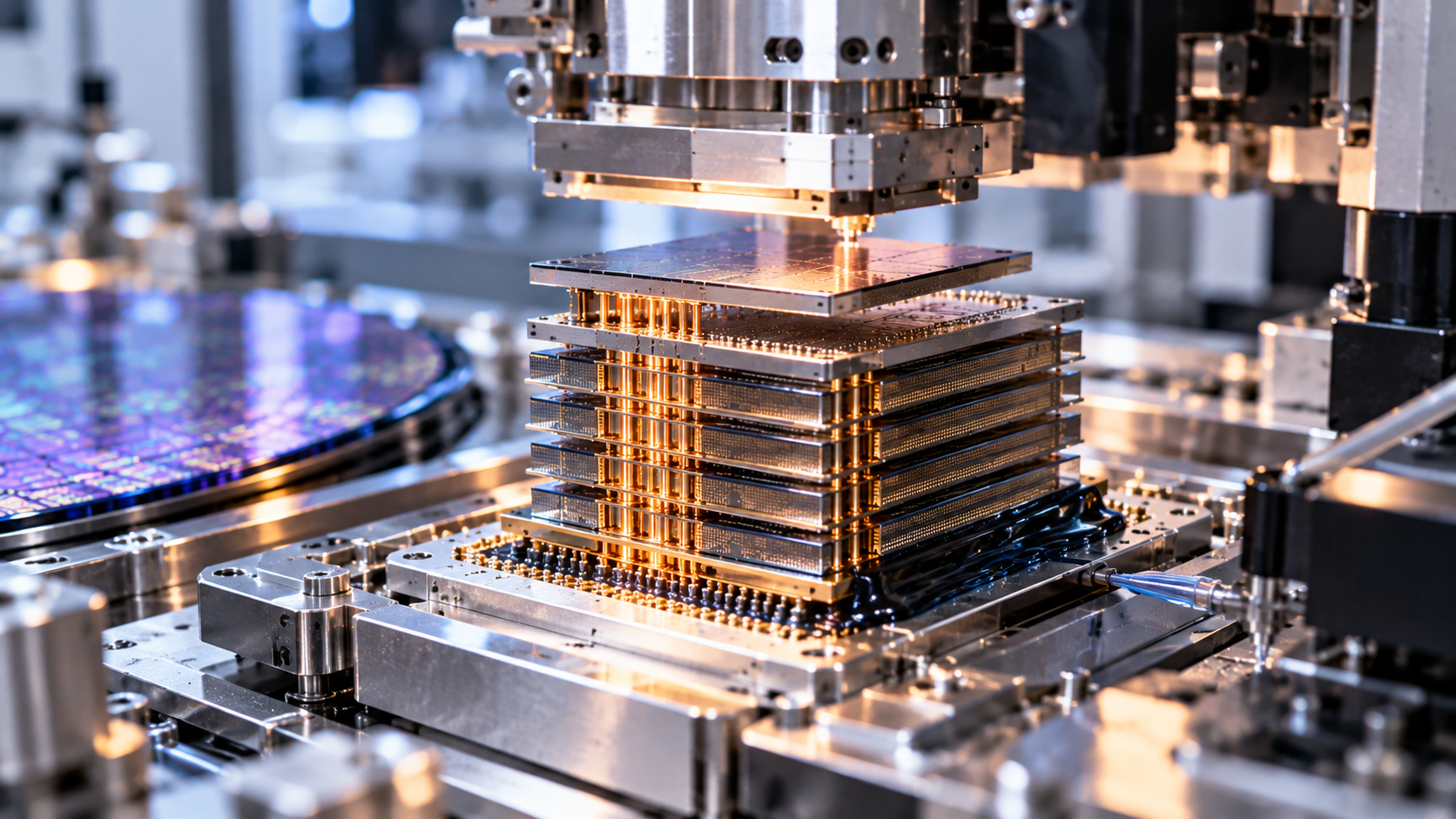

② 첨단 패키징: 얇은 칩을 정밀하게 쌓는다

만들어진 D램 칩은 얇게 가공하고 정확하게 정렬한 뒤 연결합니다. 웨이퍼 박막화·절단, 적층 정렬, 접합(Bonding), 보호재 충전·경화 및 패키지 검사가 이어질 수 있습니다. HBM의 층수가 늘면 휨과 정렬 오차를 관리하기가 더 어려워질 수 있습니다. 이 때문에 접합 장비와 소재, 측정·검사 장비의 역할이 중요해집니다. SK하이닉스가 2026년 4월 착공했다고 설명한 청주 P&T7은 HBM 등 AI 메모리를 위한 첨단 패키징 시설이며, 웨이퍼 레벨 패키징(WLP)과 웨이퍼 테스트(WT) 라인을 계획하고 있습니다.[4] 여기서 주의할 점은 회사별 패키징 방식이 다르다는 것입니다. MR-MUF와 열압착 접합(TCB), 하이브리드 본딩은 서로 구별되는 기술이며, 모든 HBM4 제품에 하이브리드 본딩이 사용된다고 단정할 수는 없습니다.

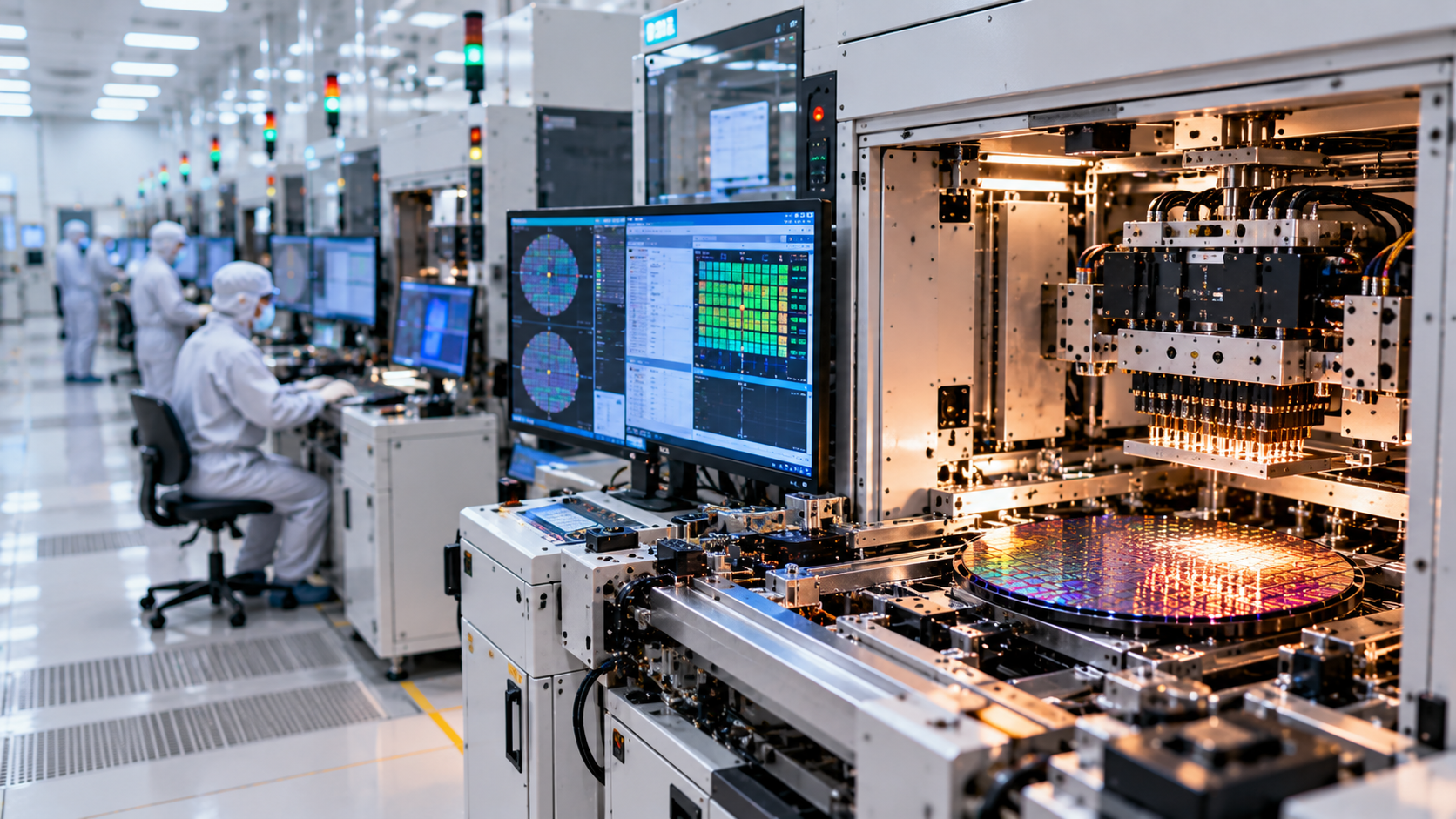

③ 검사·테스트: 쌓기 전과 후를 확인한다

HBM은 여러 칩을 연결하므로 일부 단계에서 생긴 결함이 완성품에도 영향을 줄 수 있습니다. 따라서 제조 중 웨이퍼의 결함을 확인하고, 전기적 특성을 평가하며, 패키징 이후에도 정상 동작과 신뢰성을 확인하는 과정이 중요합니다. 이 과정에서 웨이퍼 검사·계측 장비와 반도체 자동시험장비(ATE), 테스트 핸들링 장비 등의 역할이 커질 수 있습니다. SEMI가 발표한 테스트 장비시장 성장률 31.0%는 전체 반도체 테스트 시장의 전망이며, 어느 개별 장비 업체의 판매 증가를 보장하지는 않습니다.[1]

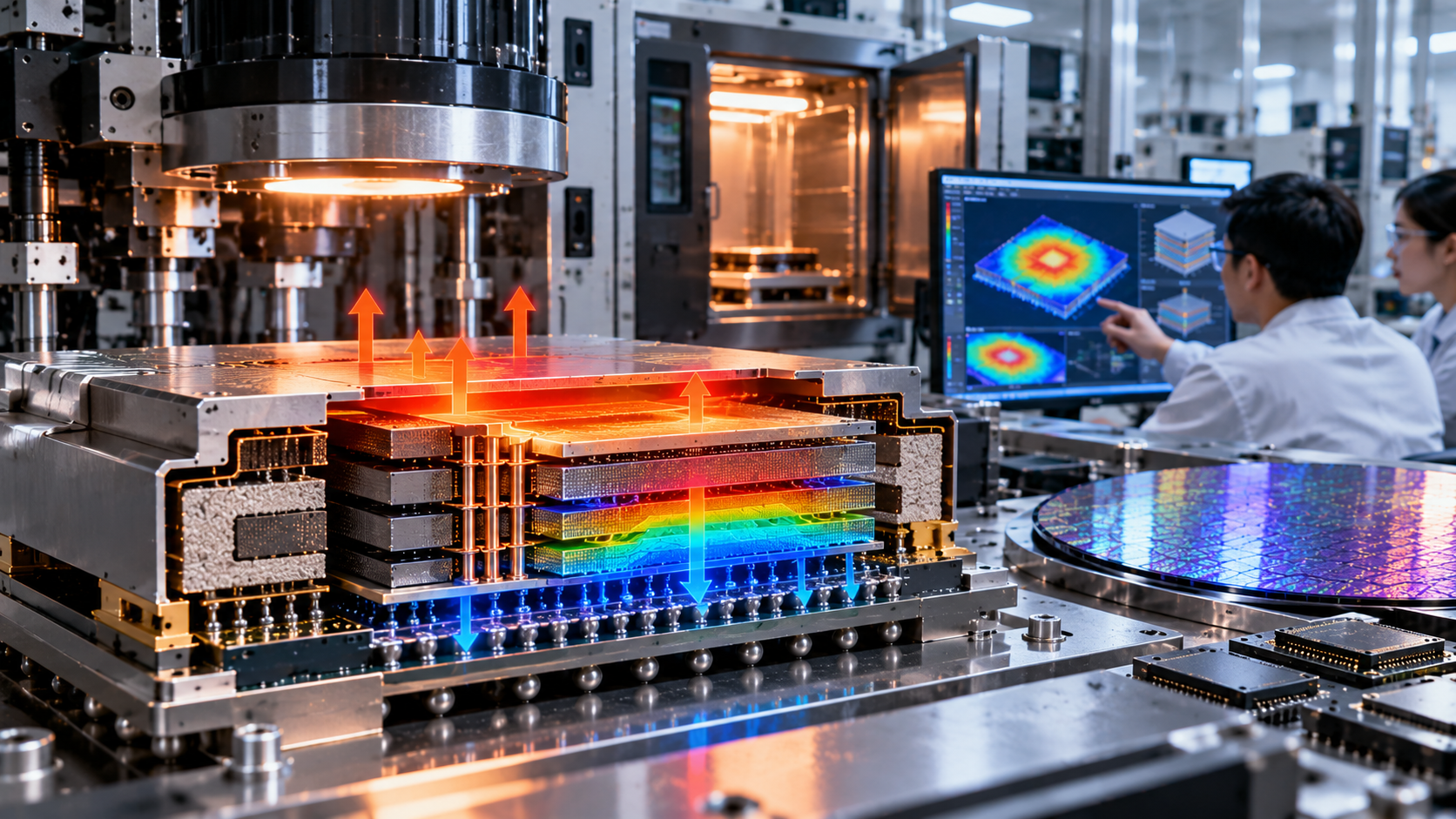

④ 열해석과 신뢰성 시험을 연결한다

공정이 복잡해질수록 열해석(Thermal Simulation)과 실제 시험(Thermal Testing)을 함께 활용할 필요가 있습니다. 열해석으로 패키지 내부 온도분포와 열저항을 살펴보고, 측정 결과로 모델을 검증하는 방식입니다. HBM 패키지에서 열이 집중되는 위치(Hot Spot), 반복 온도 변화에 따른 응력, 접합부의 장기 신뢰성은 서로 연결됩니다. 따라서 패키지 설계자는 열전달과 구조적 변형을 함께 검토하며, 특정 제품의 온도 한계는 해당 데이터시트와 시험조건으로 판단해야 합니다.

05. 실제 산업에서는 어디에 쓰이는가

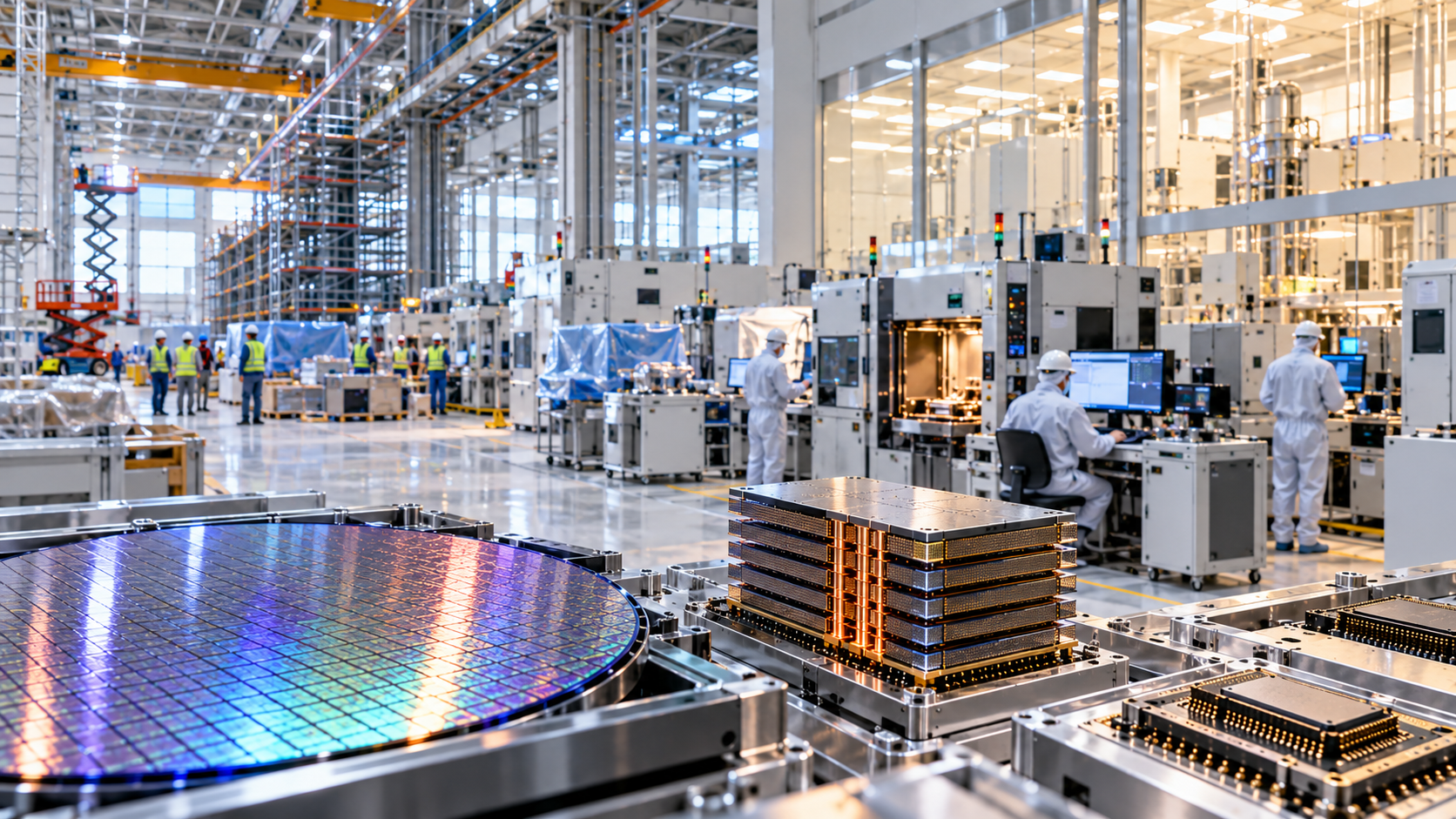

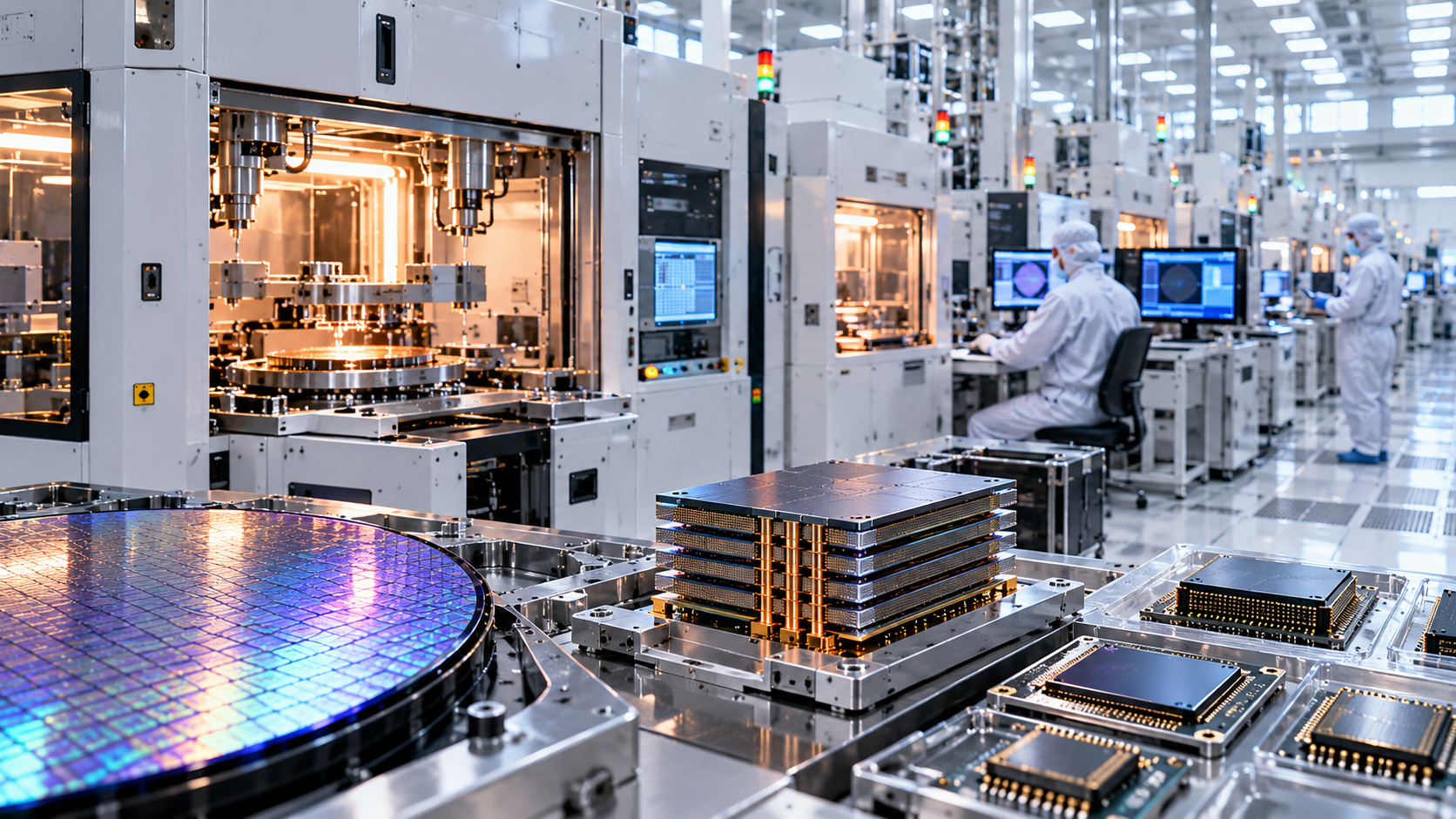

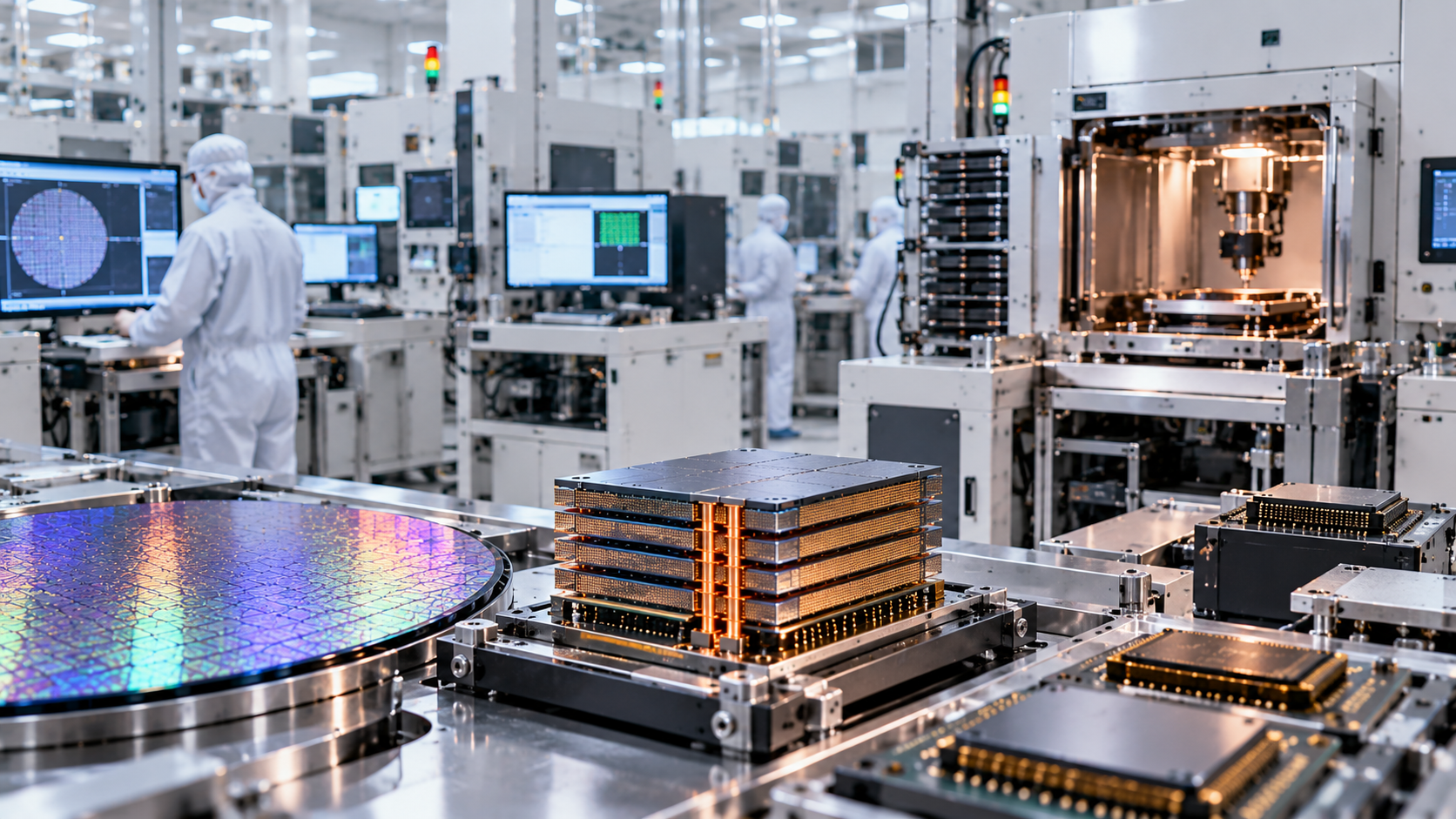

사례 1. SK하이닉스 청주 P&T7 — 패키징과 테스트 시설 확대

SK하이닉스는 2026년 4월 P&T7 착공 소식을 발표하며, 청주에 HBM 등 AI 메모리를 위한 첨단 패키징 생산 거점을 마련한다고 설명했습니다. 공식 자료에는 웨이퍼 레벨 패키징과 웨이퍼 테스트 라인, 그리고 향후 완공 목표 시점이 제시됩니다. 이는 HBM을 만드는 데 전공정 생산능력뿐 아니라 후공정 시설과 검증 능력이 중요해졌다는 실제 투자 사례입니다. 단, 발표된 계획의 일정과 규모는 추후 변경될 수 있습니다.

사례 2. 삼성전자 HBM4 — 제조·패키징·고객 검증의 연결

삼성전자는 2026년 2월 HBM4 양산 및 상용 출하를 발표하면서 D램·로직 베이스 다이와 첨단 패키징을 통합하는 제조역량을 강조했습니다. 이 사례는 HBM이 단순히 메모리 칩 하나가 아니라 제조공정, 패키징 기술, 품질검증이 결합된 제품이라는 사실을 보여줍니다. 다만 개별 기업이 발표한 고객 출하, 성능 또는 수율 관련 내용은 그 기업의 발표 기준이며, 업계 전체 성과로 일반화해서는 안 됩니다.

사례 3. 반도체 테스트 장비 업계 — 고성능 메모리 테스트 중요성

Advantest는 2026년 7월 발표한 회계연도 1분기 사업 설명에서 AI용 고성능 컴퓨팅 반도체와 고성능 메모리가 시장 성장을 이끌었다고 설명했습니다.메모리와 AI 칩의 복잡성이 커지면 장비 업체는 더 높은 신호 처리 성능과 정교한 시험 조건을 요구받을 수 있습니다. 중요한 것은 “HBM 수요가 증가했다 → 모든 테스트 업체 매출이 오른다”는 단순한 공식이 아니라, 실제 고객의 장비 인증과 생산 일정, 제품별 테스트 시간과 투자 집행을 확인하는 것입니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. HBM 투자가 늘면 후공정 장비만 성장한다?

그렇지 않습니다. HBM에 사용하는 D램 칩을 만들기 위한 전공정 투자도 필요합니다. 다만 일반 메모리보다 적층과 연결, 검사·테스트가 더 중요해질 수 있다는 점이 특징입니다.

오해 2. 패키징 장비와 테스트 장비는 같은 시장이다?

서로 다릅니다. 패키징 장비는 칩을 가공·쌓고 연결하는 작업에 쓰이고, 테스트 장비는 전기적 동작과 품질을 확인하는 데 사용됩니다. SEMI도 장비시장 전망에서 두 부문을 별도로 제시합니다.[1]

오해 3. 시장 성장률이 높으면 모든 장비기업이 이익을 본다?

반드시 그렇지는 않습니다. 장비 발주는 기술 채택 여부와 생산라인 일정, 고객사 승인, 경쟁상황에 영향을 받습니다. 시장 전망을 개별 기업의 수주나 실적처럼 해석해서는 안 됩니다.

07. 앞으로 무엇이 중요해질까

① 적층 수 증가와 접합기술의 발전

더 많은 D램을 제한된 높이에 넣으려면 칩 두께와 휨, 접합정밀도와 열관리를 함께 해결해야 합니다. 제조사들은 기존 접합기술을 개선하면서 하이브리드 본딩 같은 차세대 기술도 연구하고 있습니다.[2]

② 검사·테스트의 고도화와 수율

수율(Yield)은 생산한 제품 가운데 정상 제품으로 판정되는 비율입니다. 적층 구조가 복잡해질수록 작은 결함을 조기에 발견하고, 완성된 HBM의 동작을 정확하게 검증하는 능력이 중요해집니다.

③ 패키징·냉각·공급망의 동시 설계

AI 가속기는 GPU, HBM, 패키지 기판, 전력공급 및 냉각시스템이 함께 동작합니다. 향후에는 단일 칩의 성능만이 아니라 메모리 생산, 패키징, 열관리, 최종 시스템 검증의 연결이 경쟁력을 좌우할 가능성이 있습니다. AITRA 분석: HBM 산업을 읽을 때는 특정 장비기업의 단기 매출보다 “공정 복잡도와 검증 요구사항이 어디에서 증가하는가”를 지속적으로 관찰하는 것이 유용합니다. 이는 산업 구조에 관한 분석이며 개별 기업의 수익을 예측한 수치는 아닙니다.

핵심 요약

• HBM은 여러 D램 칩을 쌓아 AI 반도체에 빠르게 데이터를 공급하는 고성능 메모리입니다. • SEMI는 2026년 테스트 장비와 조립·패키징 장비 판매가 각각 31.0%, 9.6% 늘 것으로 전망했습니다. • 적층·접합·검사·테스트가 복잡해질수록 장비, 소재, 열관리·신뢰성 기술이 함께 중요해집니다. • 시장 전체 전망과 개별 기업의 실제 투자·수주는 구분하고, 공식 발표와 후속 집행 상황을 확인해야 합니다.
