EV Traction Inverter는 왜 뜨거워질까? 전기차 구동 인버터의 발열 원리와 냉각 기술

01. 한눈에 이해하기

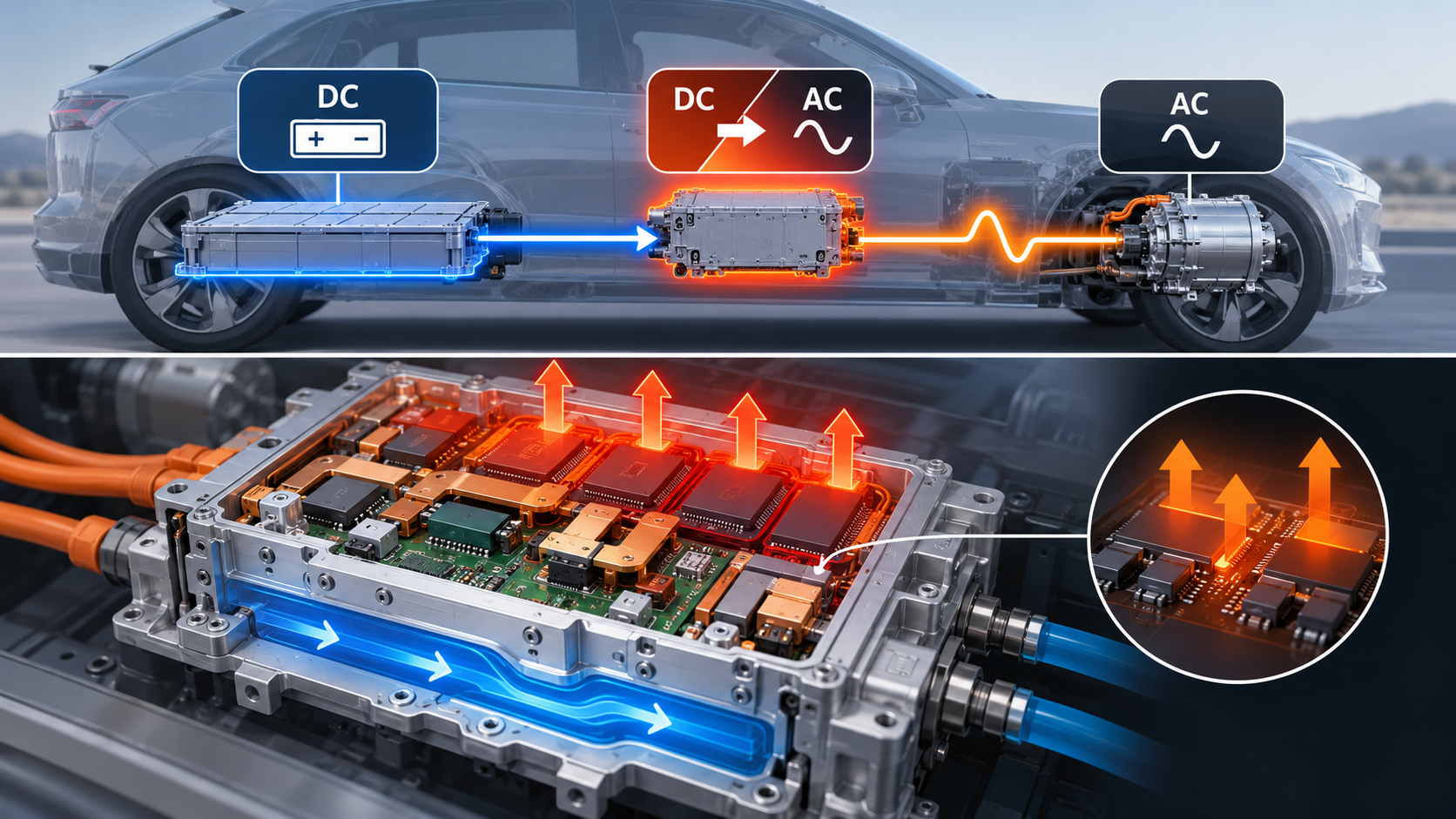

전기차는 휘발유나 경유 대신 배터리에 저장된 전기에너지를 이용해 움직입니다. 그런데 배터리에 저장되는 전기는 직류(DC)이고, 대부분의 전기차 구동모터는 교류(AC) 전력을 사용합니다. 이때 배터리의 직류전기를 모터에 필요한 교류전기로 바꾸는 장치가 EV Traction Inverter(전기차 구동 인버터)입니다. 인버터는 전력을 변환하는 과정에서 열을 발생시킵니다. 이 열을 적절히 관리하지 못하면 인버터 내부 온도가 상승하고, 차량의 출력이나 전력변환 효율, 장기적인 신뢰성에 영향을 줄 수 있습니다.

02. EV Traction Inverter는 왜 뜨거워질까?

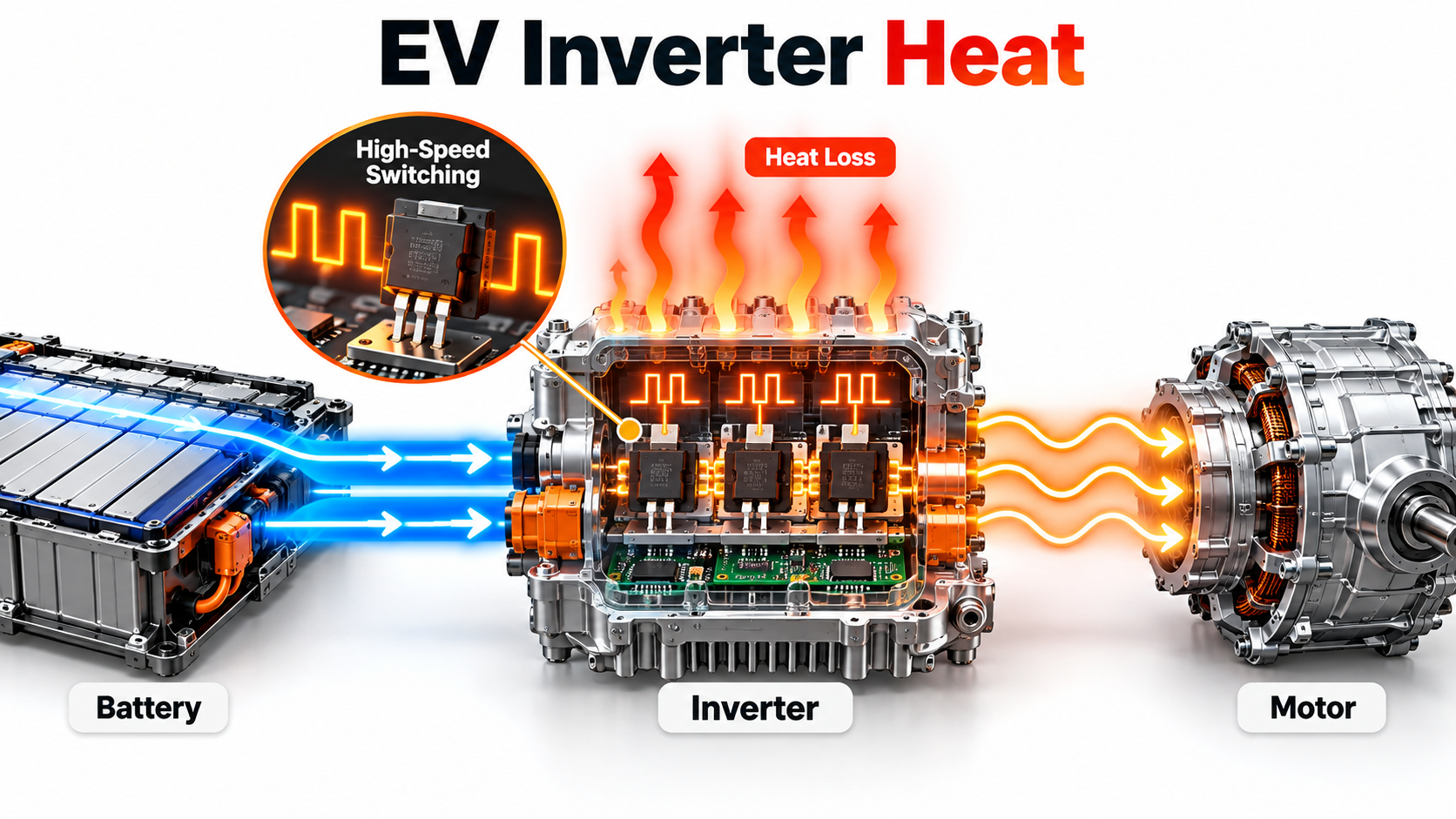

전기차가 움직이려면 배터리에서 모터로 많은 전기에너지가 전달되어야 합니다. 인버터는 이 과정에서 전류의 흐름을 매우 빠르게 제어합니다. 쉽게 말하면, 전기의 흐름을 정교하게 조절하는 고속 전자 스위치와 비슷합니다. 하지만 전기를 변환하는 과정에서 에너지 손실이 발생하고, 그 상당 부분이 열로 바뀝니다.

① 전력반도체에서 발생하는 열

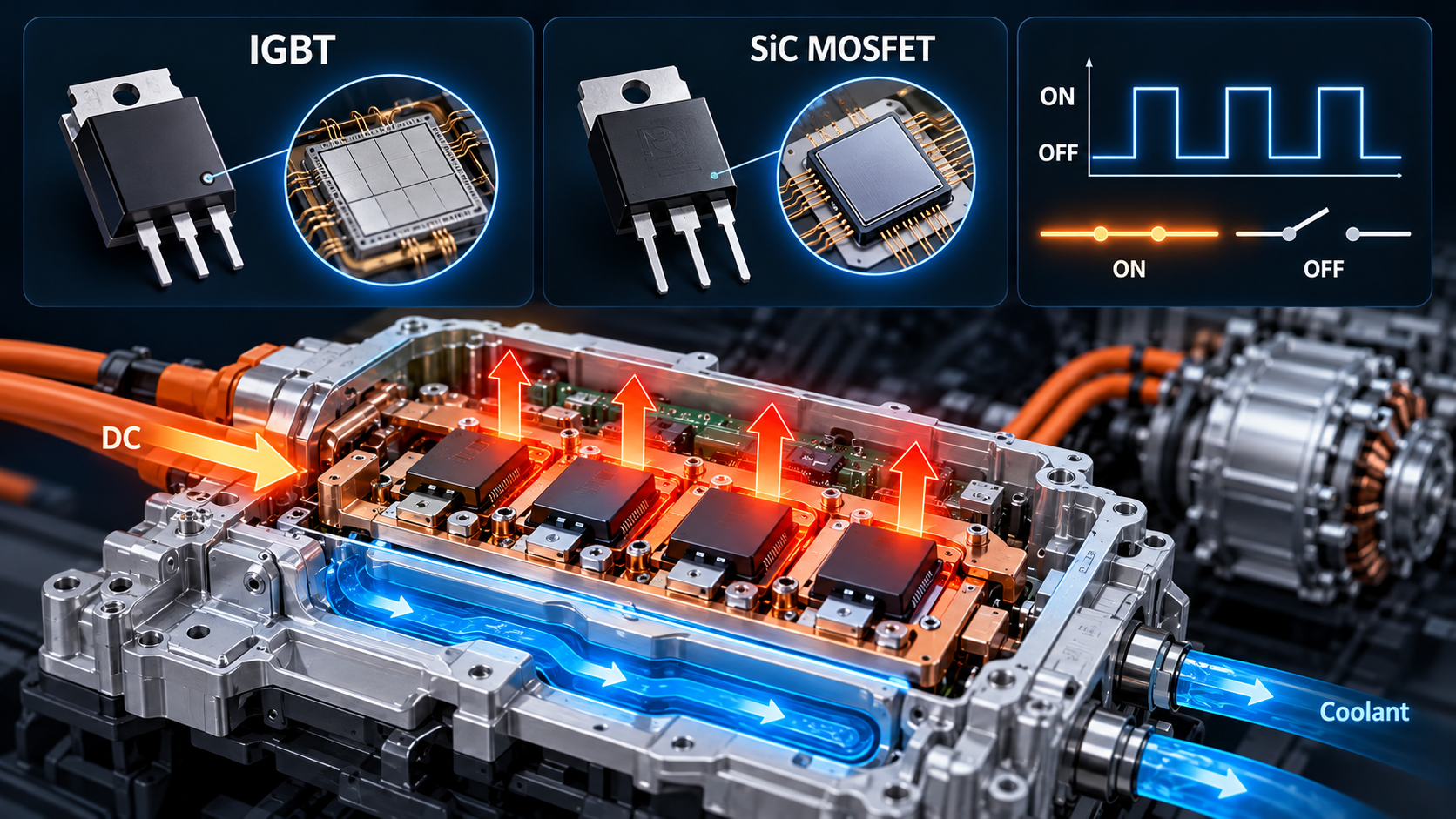

인버터 내부에는 IGBT 또는 SiC MOSFET과 같은 전력반도체가 사용됩니다. IGBT(Insulated Gate Bipolar Transistor)는 높은 전압과 큰 전류를 제어하는 데 사용하는 전력반도체입니다. SiC MOSFET(Silicon Carbide MOSFET)은 탄화규소라는 반도체 재료를 사용하여 전력을 제어하는 스위칭 소자입니다. 두 소자 모두 전류를 전달하고 빠르게 켜고 끄는 역할을 합니다. 이 과정에서 대표적으로 두 가지 손실이 발생합니다.

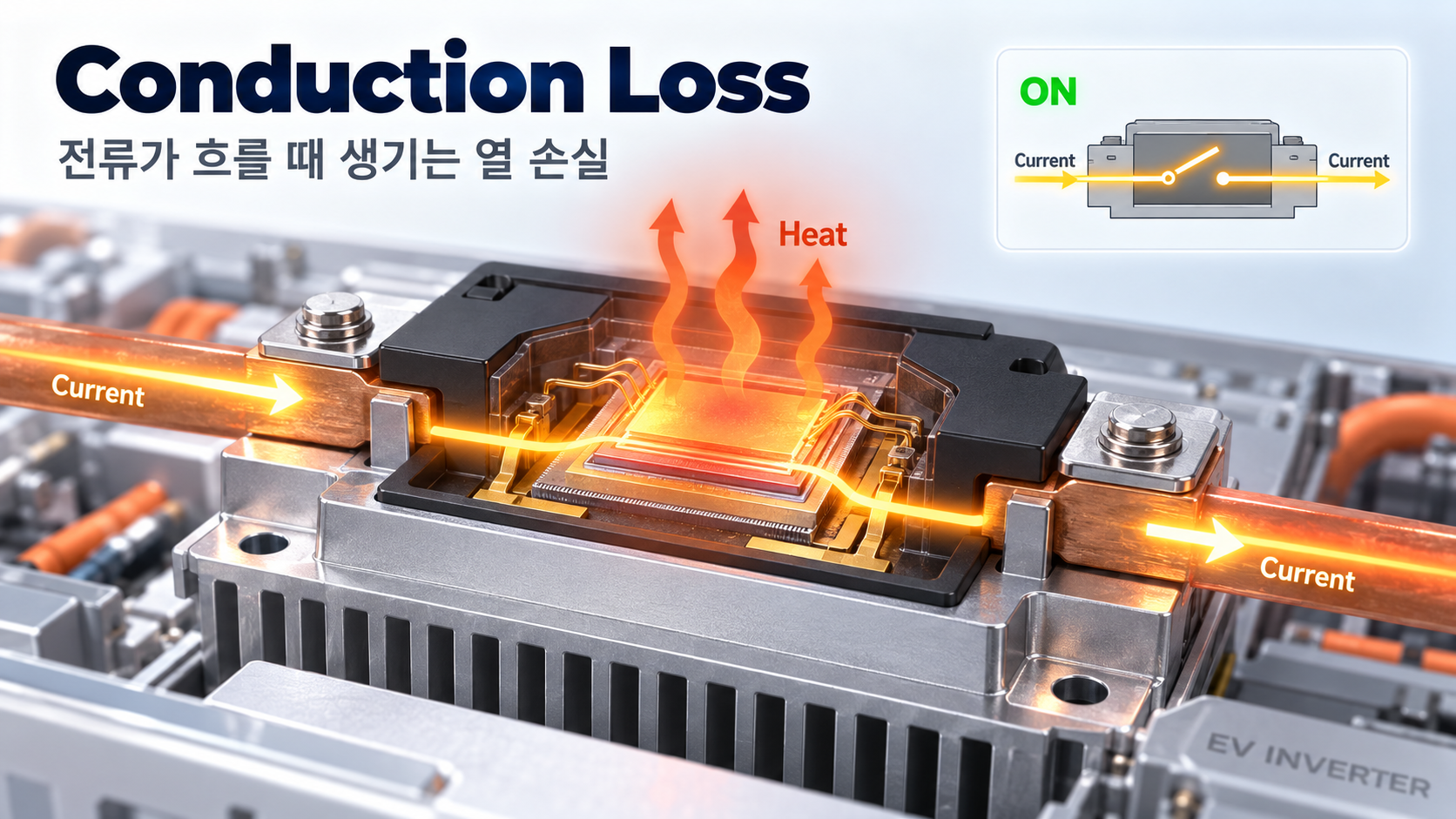

Conduction Loss(도통 손실)

전력반도체가 켜진 상태에서 전류가 흐를 때 발생하는 손실입니다. 전류가 흐르는 경로에는 전기적 저항이나 전압강하가 존재합니다. 이 때문에 전달되는 전기에너지의 일부가 열로 바뀝니다.

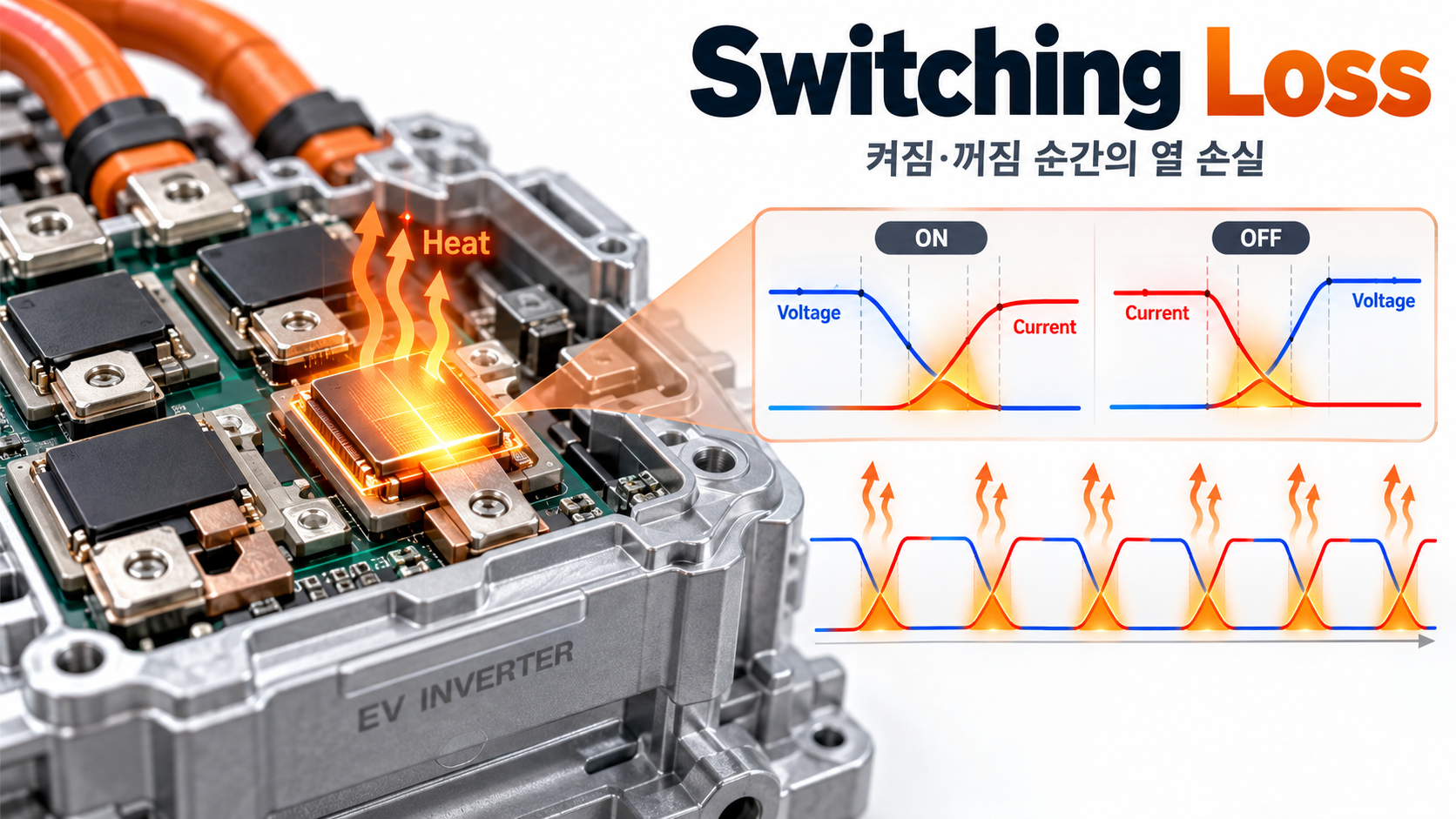

Switching Loss(스위칭 손실)

전력반도체가 켜지거나 꺼지는 짧은 순간에 발생하는 손실입니다. 전압과 전류가 동시에 존재하는 전환 과정에서 에너지가 소모됩니다. 이러한 동작이 반복되면서 상당한 열이 만들어질 수 있습니다.

② 전력반도체만 열을 만드는 것은 아니다

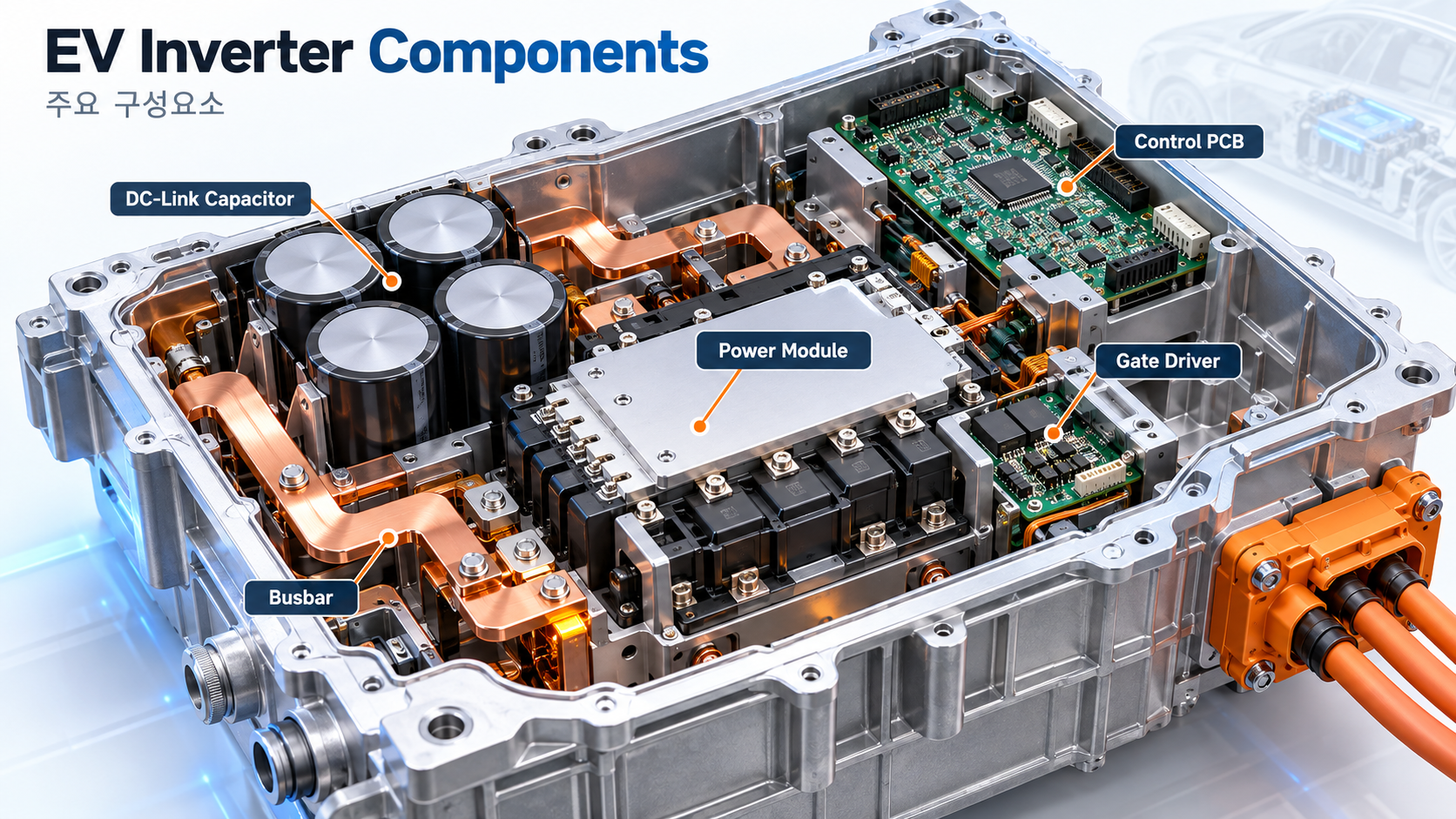

실제 인버터는 여러 부품으로 구성됩니다. 대표적인 구성요소는 다음과 같습니다. Power Module: 전력 변환을 담당하는 반도체 모듈 DC-Link Capacitor: 직류 측 전압을 안정적으로 유지하도록 돕는 커패시터 Busbar: 큰 전류를 전달하는 금속 도체 Gate Driver: 전력반도체를 켜고 끄는 제어회로 Control PCB: 인버터의 동작을 제어하는 전자회로 이 부품들에서도 전기적 손실이 발생합니다. 특히 큰 전류가 흐르는 연결부나 커패시터에서도 열이 발생할 수 있으므로 인버터 전체의 온도분포를 함께 살펴야 합니다.

온도가 높아지면 무엇이 문제가 될까?

인버터는 전기차의 주행성능과 직접 연결되는 장치입니다. 따라서 높은 온도가 지속되면 여러 문제가 발생할 수 있습니다.

① 출력 제한

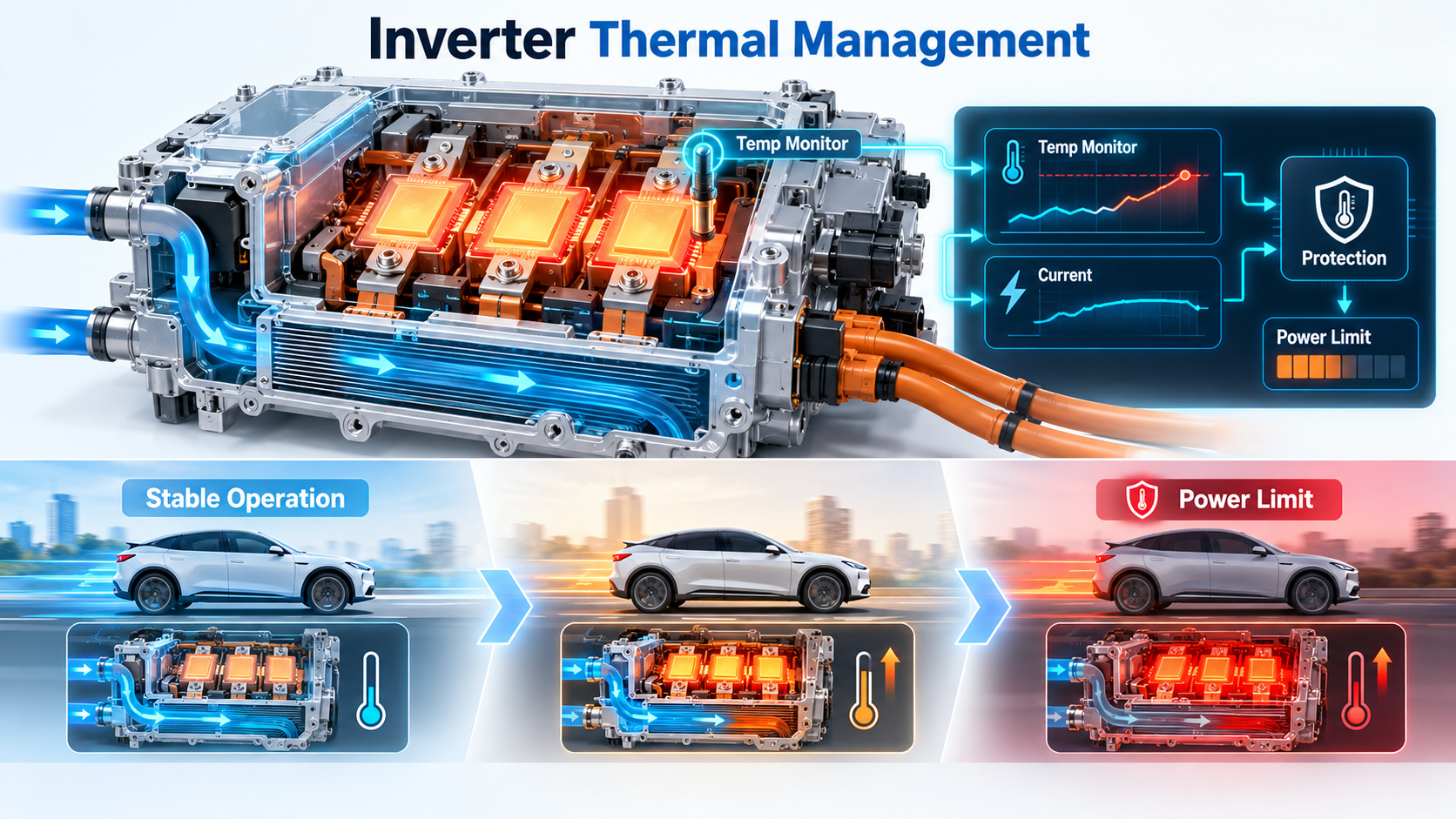

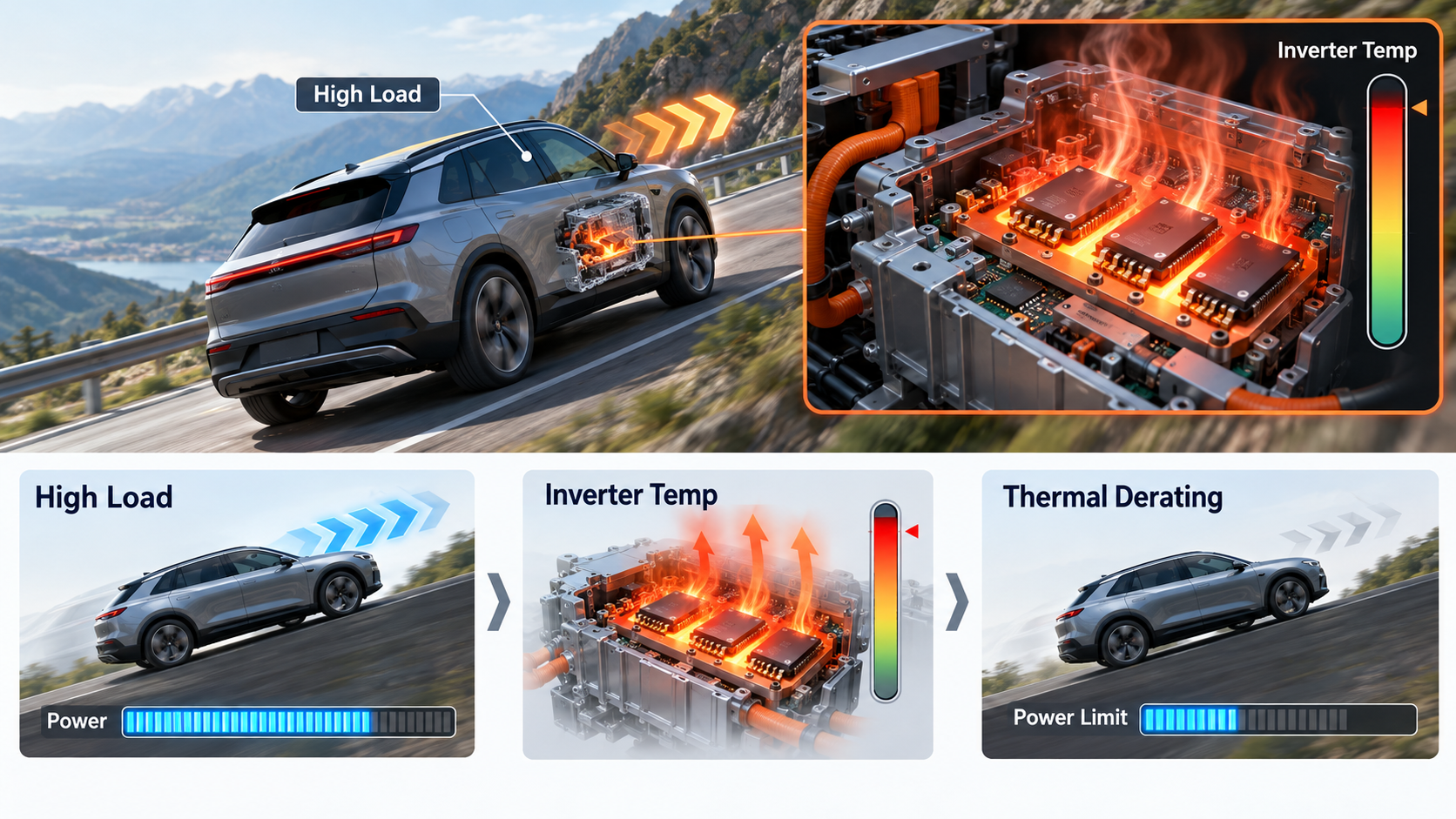

자동차가 가파른 언덕을 오르거나 높은 출력을 오래 사용할 때는 인버터에 큰 전기적 부하가 걸릴 수 있습니다. 이 과정에서 반도체의 발열이 증가할 수 있습니다. 온도가 설계상 허용 범위에 가까워지면 차량의 보호 제어 시스템은 부품을 보호하기 위해 사용할 수 있는 출력을 제한할 수 있습니다. 이를 Thermal Derating(온도에 따른 출력 제한)이라고 합니다. 이러한 제어가 작동하면 운전자가 사용할 수 있는 가속력이나 지속 출력이 줄어들 수 있습니다.

② 전력변환 효율 저하

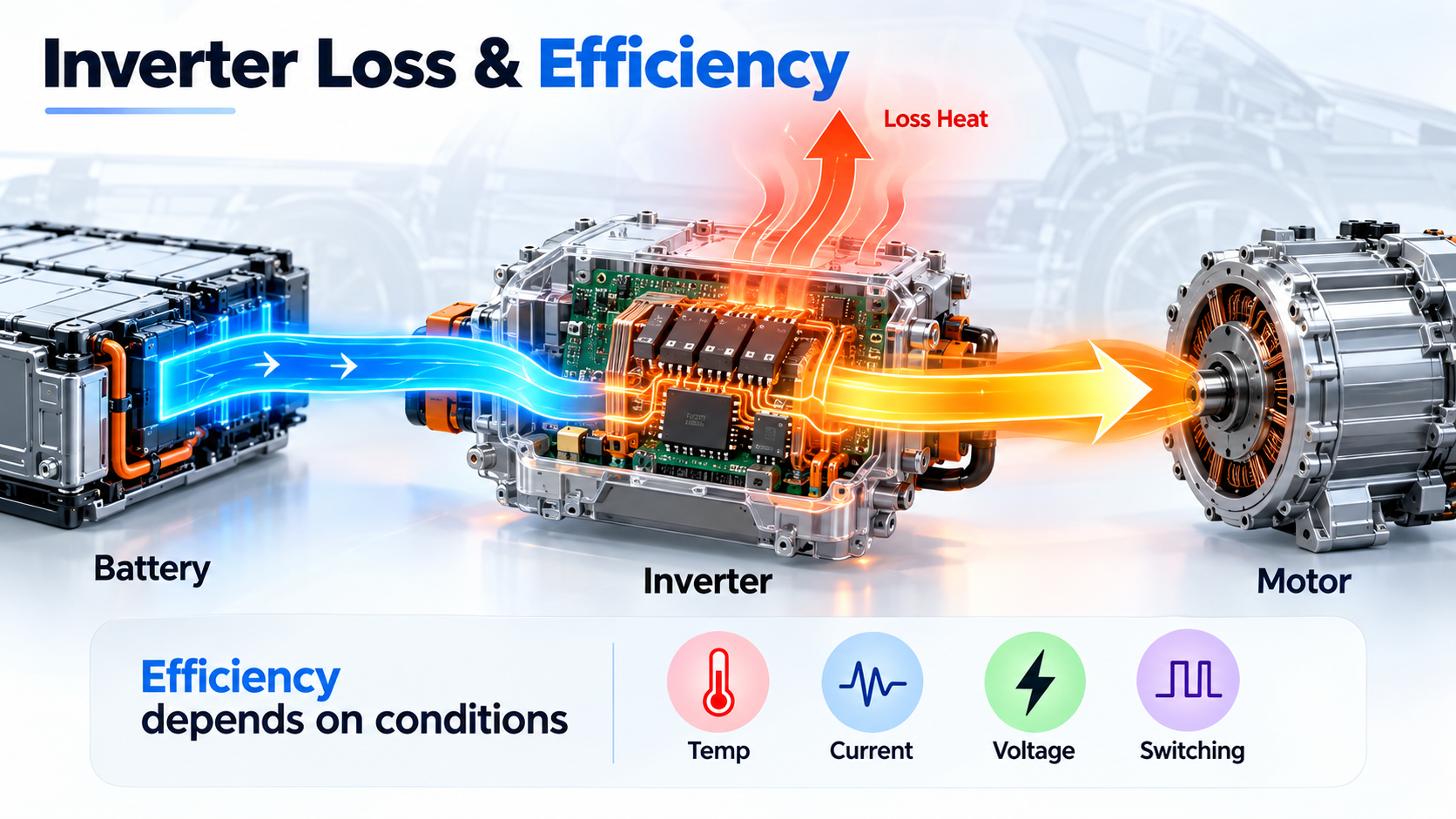

인버터에서 발생하는 손실은 배터리에서 전달받은 에너지 중 모터에 유효하게 전달되지 못한 부분입니다. 이러한 손실을 줄이면 전력변환 효율을 높일 수 있습니다. 다만 인버터의 효율은 온도뿐 아니라 전류, 전압, 스위칭 조건 등에도 영향을 받습니다. 따라서 온도를 낮춘다고 모든 운전조건에서 효율이 반드시 높아지는 것은 아닙니다.

③ 부품 수명과 신뢰성

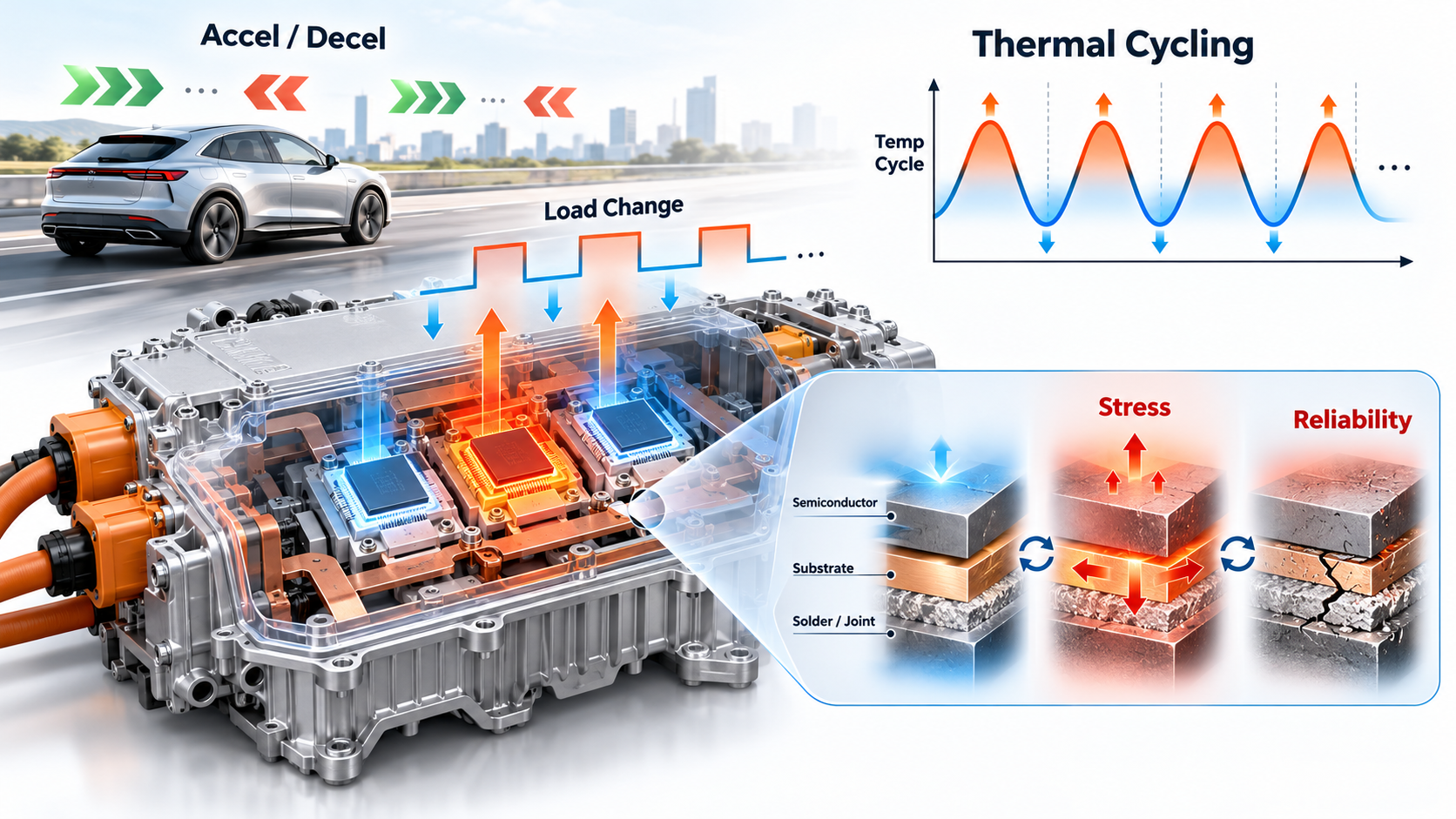

전기차는 가속과 감속을 반복합니다. 이 과정에서 인버터의 전기적 부하도 달라지고, 반도체의 온도도 반복적으로 상승하거나 하락할 수 있습니다. 이러한 현상을 Thermal Cycling(열사이클)이라고 합니다. 온도 변화가 반복되면 반도체와 기판, 접합부 사이에 기계적 응력이 생길 수 있습니다. 장기간 반복될 경우 접합부의 피로나 손상과 같은 신뢰성 문제가 발생할 가능성이 있습니다.

④ 시스템 보호와 안전

전력반도체가 허용 온도 범위를 넘어서는 것은 바람직하지 않습니다. 따라서 차량용 인버터에는 온도 감지와 보호 제어가 사용됩니다. 시스템은 온도와 전류 등의 상태를 감시하고, 필요하면 출력을 제한하거나 보호 동작을 수행할 수 있습니다. 즉 인버터의 Thermal Management는 단순히 부품을 차갑게 만드는 기술이 아니라 차량이 안정적으로 동작하도록 돕는 중요한 설계 요소입니다.

03. 인버터에서 발생한 열은 어디로 이동할까?

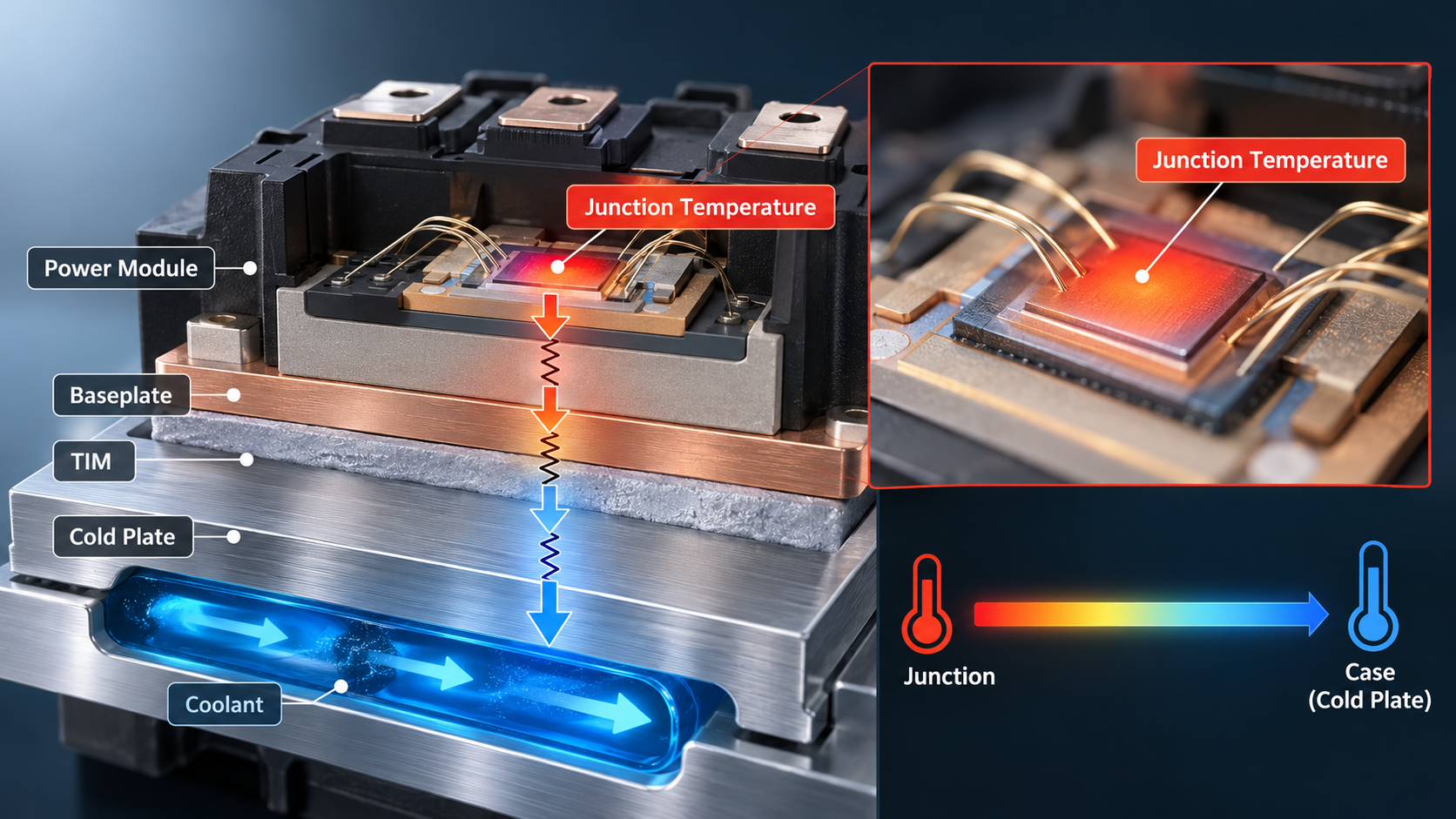

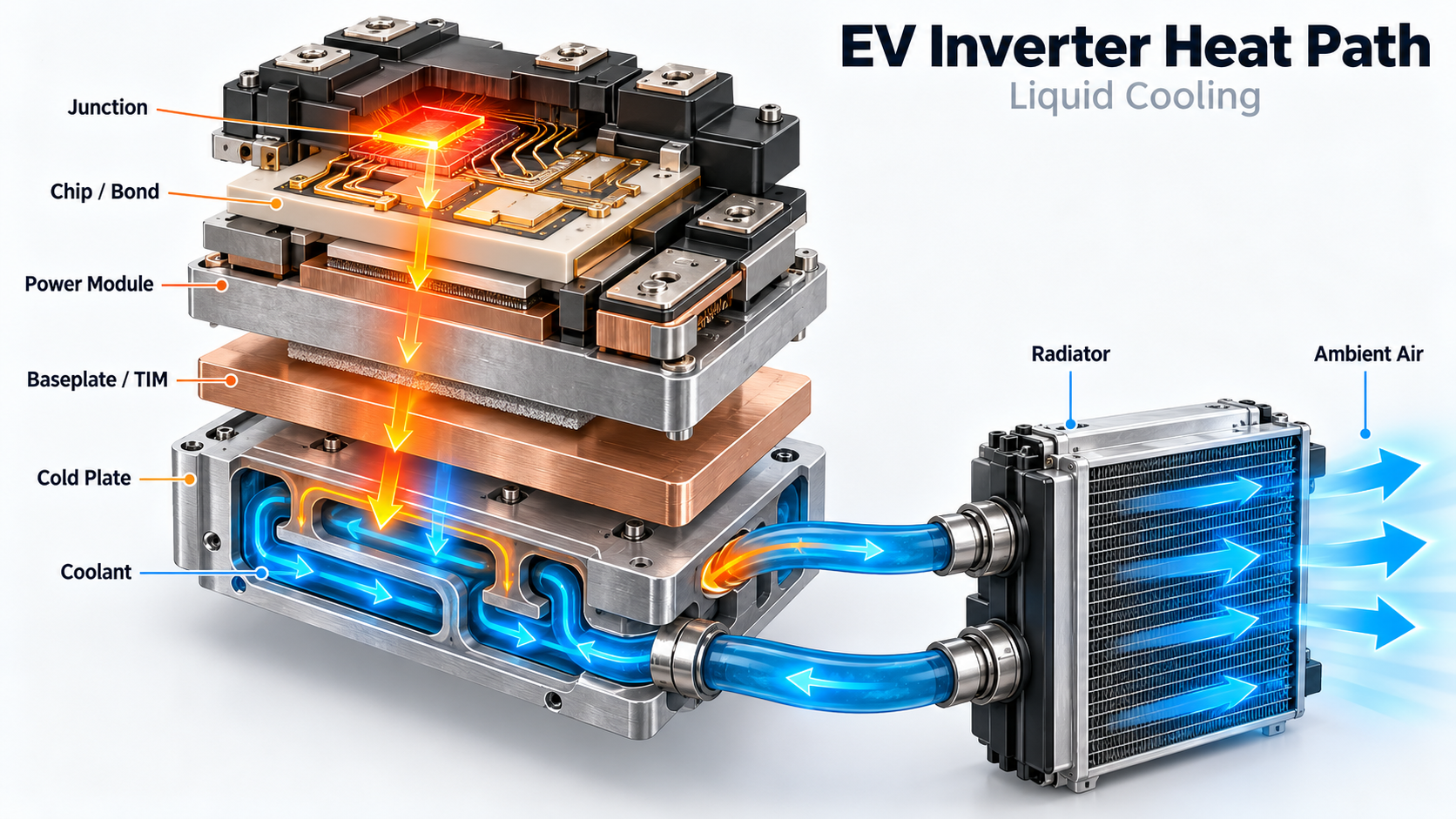

인버터의 중심에는 전력반도체가 있습니다. 전력반도체 내부에서 발생한 열은 패키지와 냉각 구조물을 거쳐 외부로 전달됩니다. 이처럼 열이 이동하는 경로를 Heat Path(열전달 경로)라고 합니다. 대표적인 액체냉각 방식의 인버터를 단순화하면 다음과 같습니다. Power Semiconductor Junction ↓ 반도체 칩 및 접합층 ↓ 절연기판·Power Module 구조 ↓ Baseplate 및 TIM(설계에 따라 적용) ↓ Cold Plate 또는 Cooling Jacket ↓ Coolant ↓ 열교환기·라디에이터 등 ↓ Ambient Air 실제 경로는 전력모듈의 패키지 구조에 따라 달라집니다.

Thermal Resistance란 무엇일까?

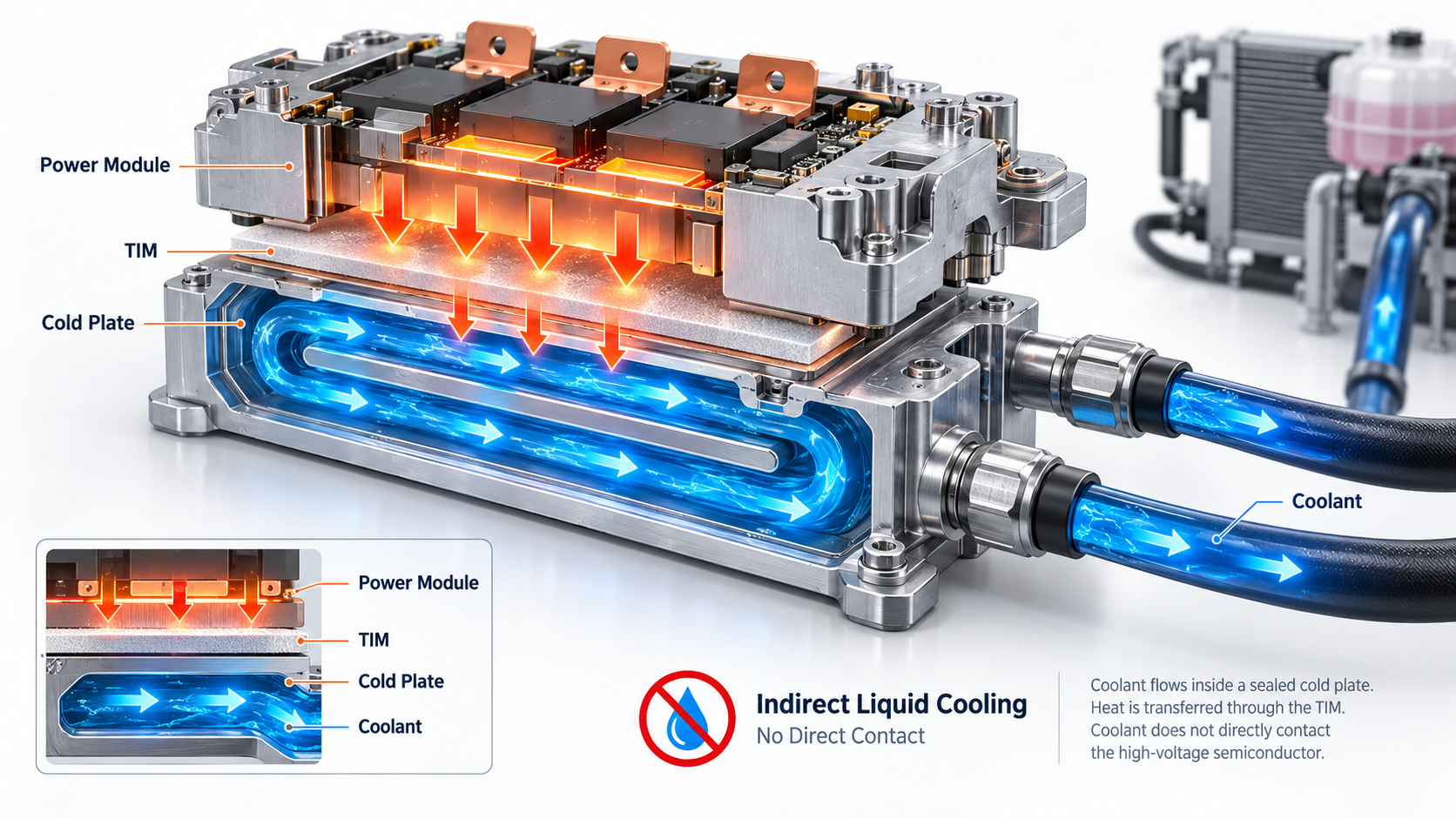

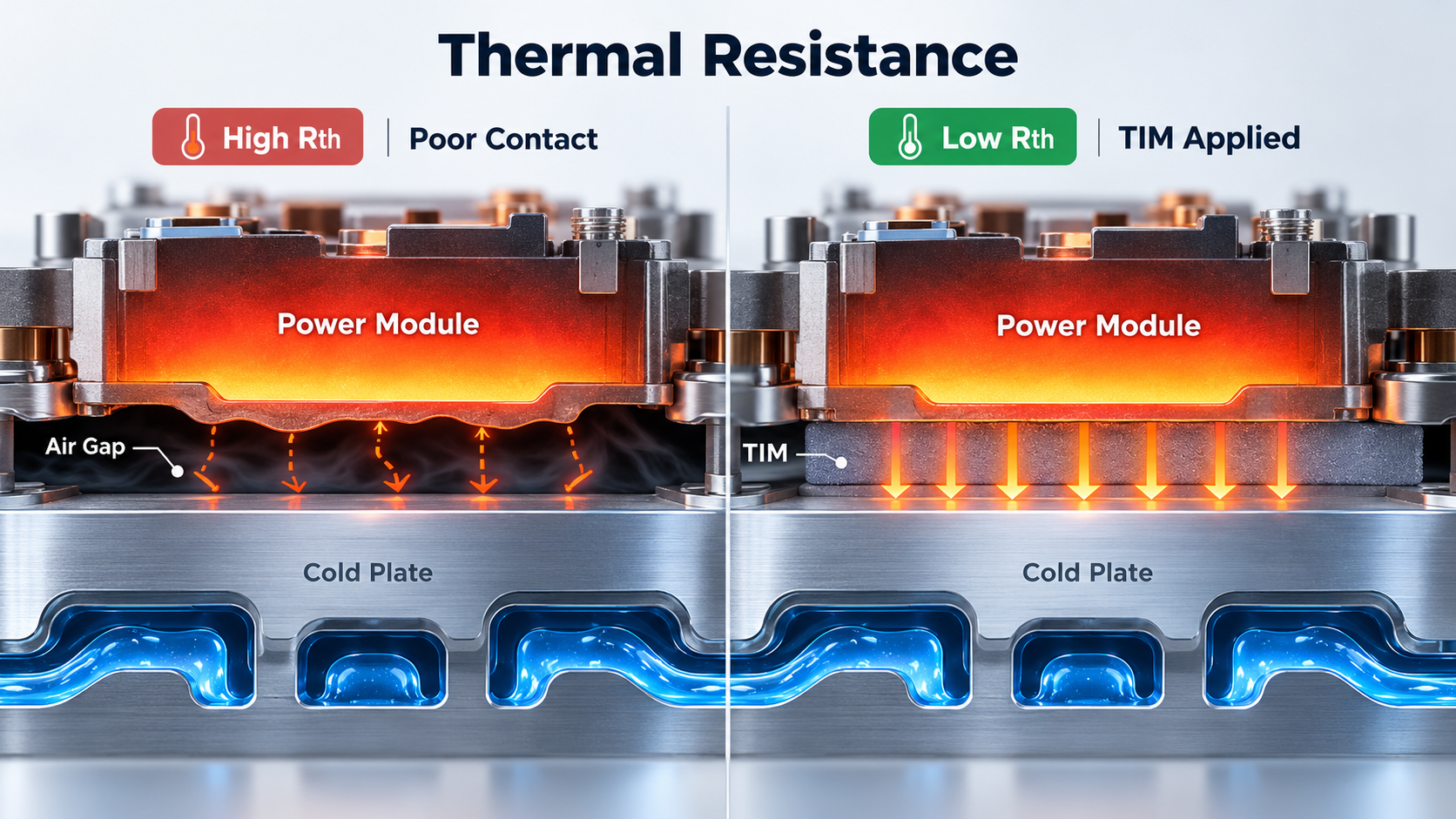

Thermal Resistance(열저항)는 열이 한 위치에서 다른 위치로 이동하기 어려운 정도를 나타냅니다. 쉽게 말하면 열이 이동하는 길의 저항입니다. 예를 들어 인버터의 Power Module과 Cold Plate 사이에 작은 공기 틈이 존재한다고 생각해보겠습니다. 공기는 일반적으로 금속보다 열을 잘 전달하지 못합니다. 따라서 접촉면이 좋지 않으면 열이 냉각판으로 충분히 전달되지 않을 수 있습니다. 이러한 문제를 줄이기 위해 TIM(Thermal Interface Material, 열전달 계면재료)을 사용할 수 있습니다. TIM은 서로 맞닿는 재료 사이의 작은 틈을 메워 열이 이동하도록 돕는 재료입니다. 결국 중요한 것은 방열판이나 냉각판 하나의 성능이 아니라 반도체 내부에서 냉각수까지 이어지는 전체 Heat Path의 열저항입니다.

Junction Temperature란 무엇일까?

Junction Temperature(접합 온도)는 전력반도체 칩 내부의 온도를 나타내는 중요한 기준입니다. 인버터의 바깥쪽 케이스가 차갑다고 해서 반도체 내부도 반드시 같은 온도인 것은 아닙니다. 반도체 내부와 외부 냉각구조 사이에는 열저항이 존재하기 때문입니다. 따라서 Thermal Engineer는 외부 냉각수 온도뿐 아니라 반도체 내부의 Junction Temperature도 함께 확인해야 합니다.

04. 엔지니어는 인버터의 열을 어떻게 해결할까?

전기차 인버터의 Thermal Management에는 다양한 방법이 사용됩니다. 주요 목표는 다음과 같습니다. 발열 감소 + 효율적인 열전달 + 온도 감시 + 신뢰성 확보

① 전력반도체의 손실을 줄인다

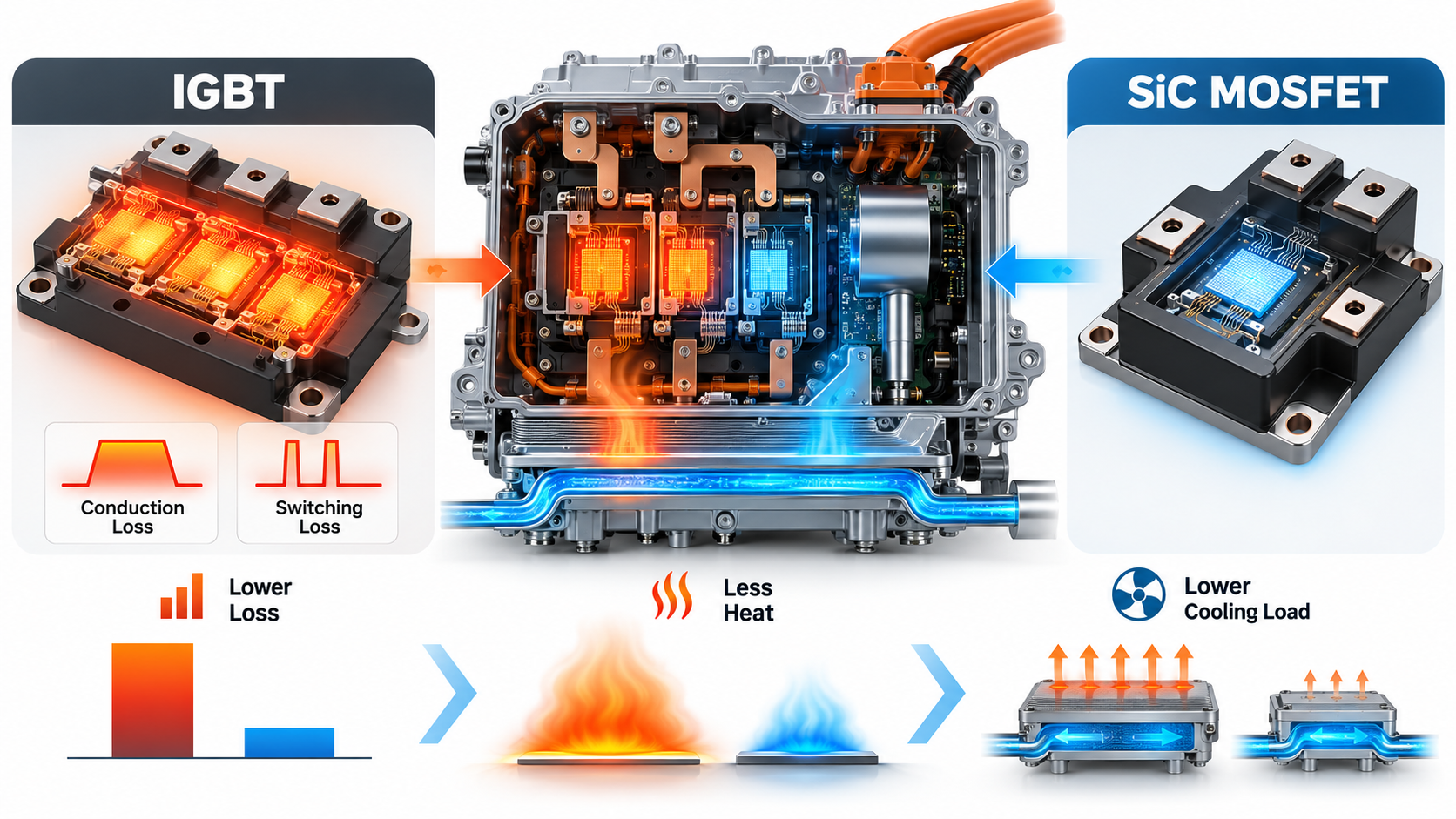

가장 먼저 생각할 수 있는 방법은 열이 발생하는 원인을 줄이는 것입니다. 전력반도체의 도통 손실과 스위칭 손실을 낮추면 냉각 시스템이 처리해야 할 열부하도 줄일 수 있습니다. 이를 위해 IGBT와 SiC MOSFET 등 다양한 반도체 기술을 검토합니다. SiC MOSFET은 여러 운전조건에서 낮은 전력손실과 높은 전력밀도를 구현하는 데 유리할 수 있습니다. 하지만 실제 효율은 회로구조와 제어방식, 스위칭 조건에 따라 달라지므로 모든 조건에서 반드시 우수하다고 판단해서는 안 됩니다.

② Cold Plate로 열을 전달한다

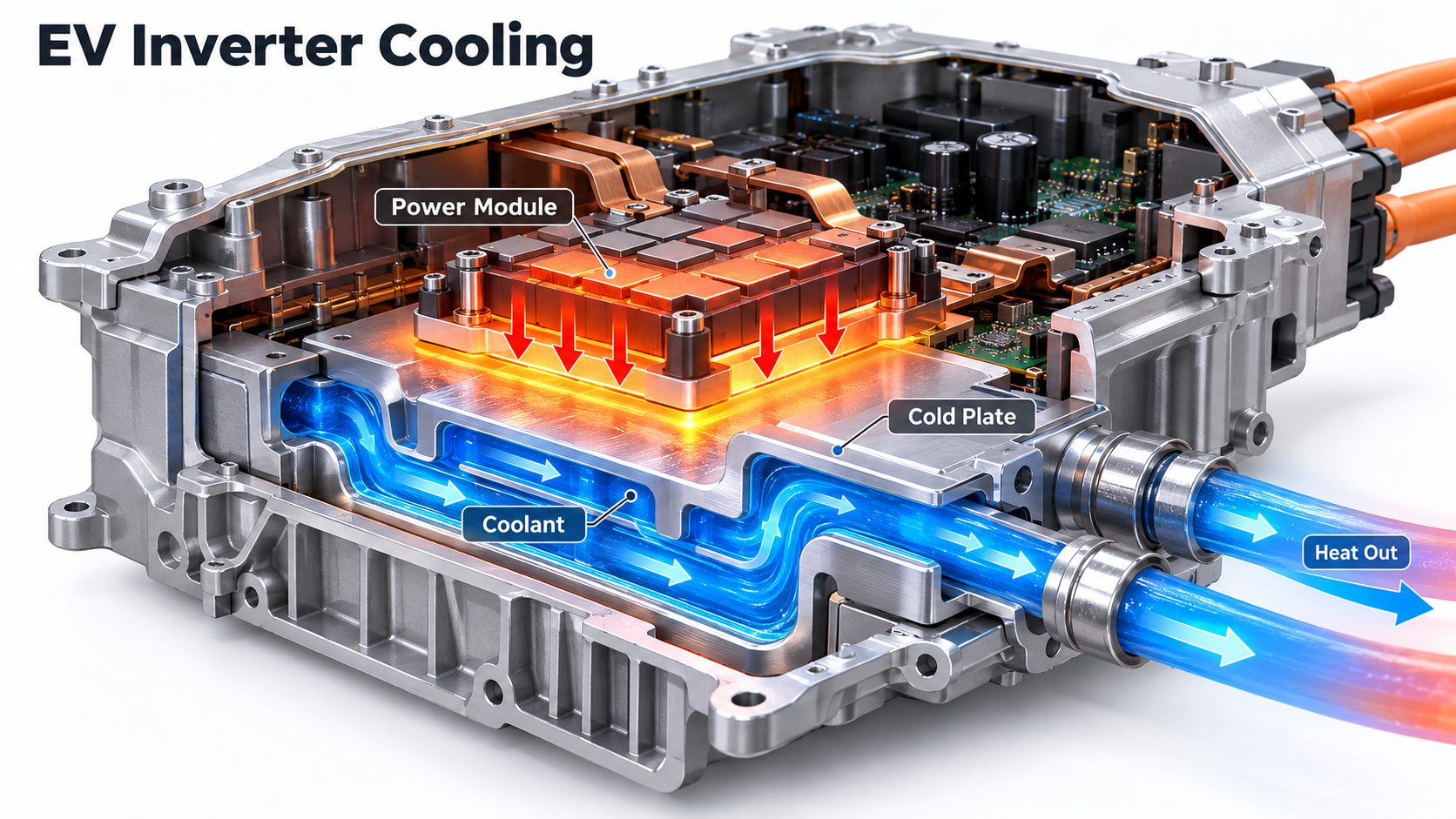

많은 고출력 전기차 인버터에서는 액체냉각 방식이 활용됩니다. 대표적인 냉각부품이 Cold Plate(냉각판)입니다. Cold Plate는 전력모듈에서 발생한 열을 냉각수로 전달하는 역할을 합니다. 일반적인 간접 액체냉각 구조에서는 냉각수가 밀폐된 유로를 따라 흐르며, 고전압 반도체와 직접 접촉하지 않습니다. 냉각수는 전력모듈에서 열을 받아 차량의 열관리 시스템으로 이동합니다. 이후 열교환기나 라디에이터 등을 통해 열을 외부로 방출합니다.

③ 냉각수의 흐름을 설계한다

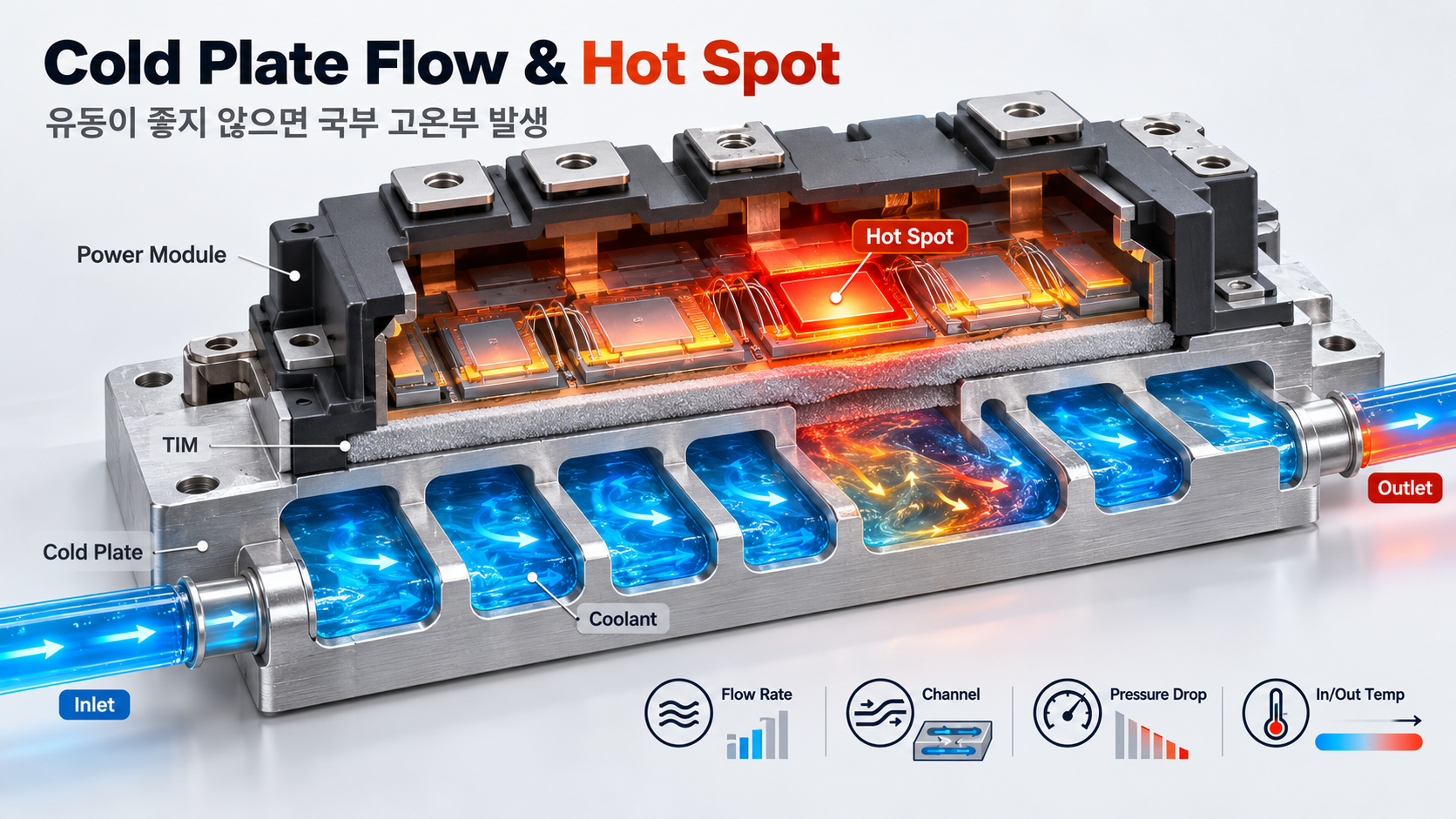

Cold Plate를 설치했다고 해서 열문제가 모두 해결되는 것은 아닙니다. 냉각수가 내부에서 어떻게 흐르는지도 중요합니다. 냉각수 흐름이 충분하지 않거나 특정 부분에 열이 집중되면 전력모듈 내부에 Hot Spot이 발생할 수 있습니다. 여기서 Hot Spot(국부 고온부)은 주변보다 온도가 높은 영역을 의미합니다. 엔지니어는 냉각수의 유량, 유로구조, 압력손실, 입출구 온도 등을 함께 검토합니다.

④ Power Module의 구조를 개선한다

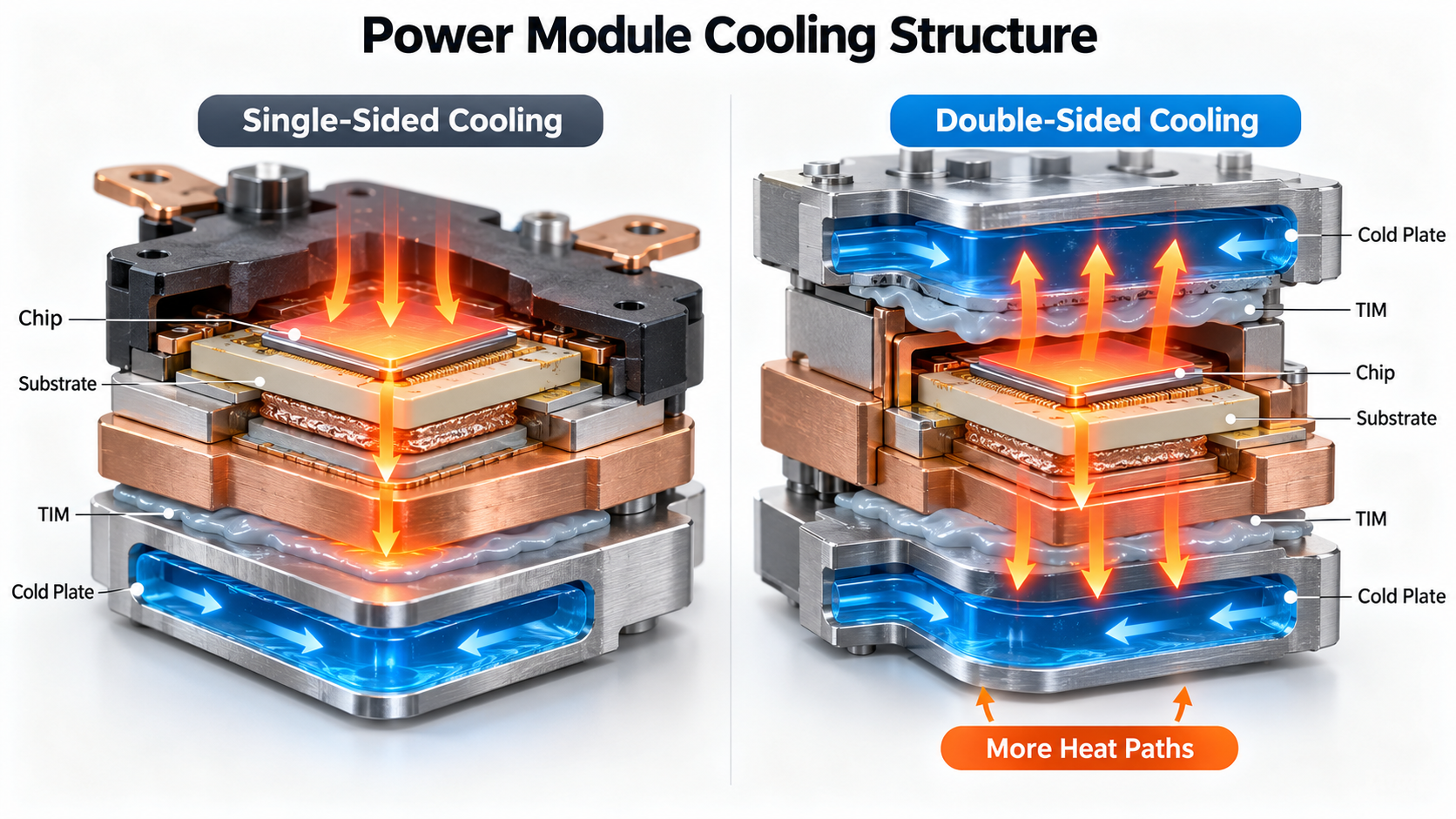

반도체에서 발생한 열은 여러 재료를 통과해야 합니다. 따라서 반도체 칩과 기판, 접합재료, 베이스플레이트, 냉각판의 구조도 중요합니다. 예를 들어 일부 고성능 전력모듈에는 양면 냉각(Double-Sided Cooling)과 같은 구조가 적용됩니다. 이는 열을 전달할 수 있는 면을 늘려 냉각 성능을 개선하려는 접근입니다. 다만 적용 가능성은 패키지 구조와 전기 절연, 비용, 제조공정 등에 따라 결정됩니다.

⑤ CFD와 Thermal Simulation으로 미리 분석한다

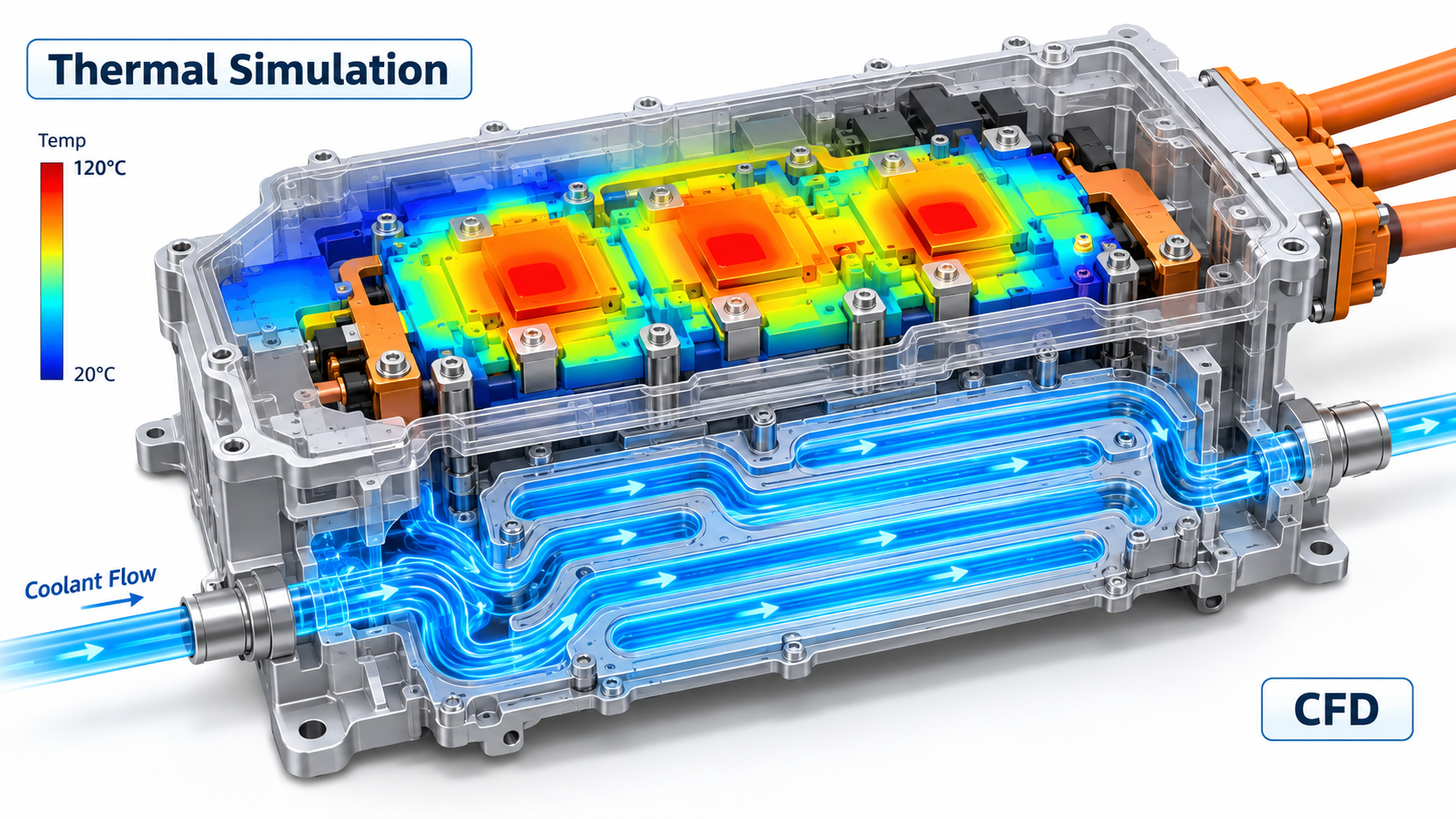

인버터를 실제로 제작하기 전에 컴퓨터로 온도와 냉각수 흐름을 계산할 수 있습니다. 이를 Thermal Simulation(열해석)이라고 합니다. 냉각수의 움직임까지 분석할 때는 CFD(Computational Fluid Dynamics, 전산유체역학)를 활용할 수 있습니다. 시뮬레이션으로 다음과 같은 문제를 검토합니다. 전력반도체의 Junction Temperature는 적절한가? Power Module 내부에 Hot Spot이 발생하는가? Cold Plate의 유로를 따라 냉각수가 고르게 흐르는가? 냉각수 입구와 출구의 온도차는 어느 정도인가? 냉각수 유량을 변경하면 온도와 압력손실이 어떻게 달라지는가? Thermal Resistance가 큰 부분은 어디인가? 이러한 분석은 설계 변경이 실제 냉각 성능에 어떤 영향을 줄지 예상하는 데 도움이 됩니다.

⑥ Thermal Testing으로 검증한다

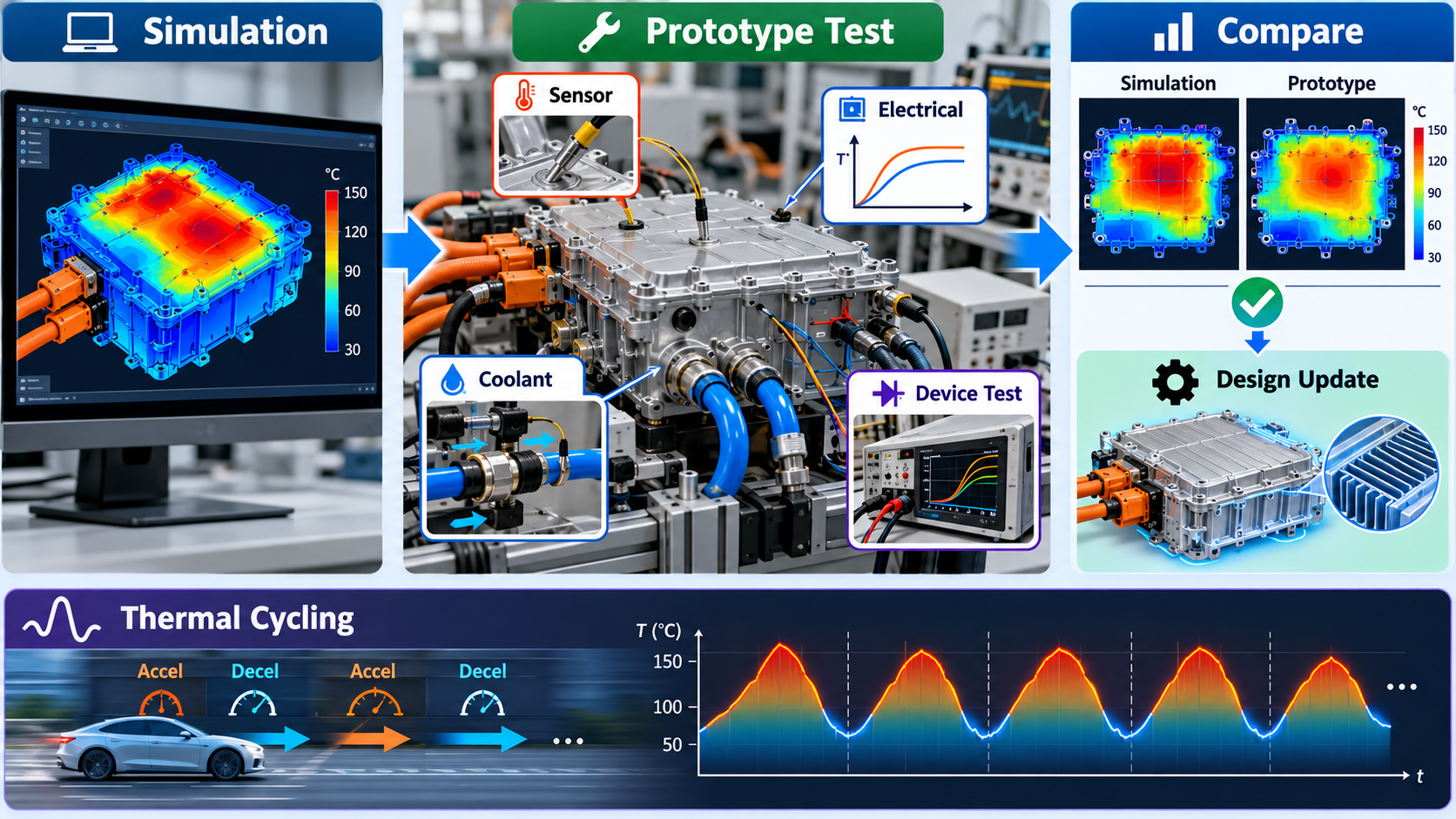

열해석 결과가 실제 제품에서 그대로 나타난다고 보장할 수는 없습니다. 따라서 시제품을 제작한 뒤 실제 온도를 측정합니다. 대표적으로 온도센서, 냉각수 온도·유량 측정, 전기적 온도 추정, 전력반도체 특성 시험 등을 사용할 수 있습니다. 또한 일정한 출력을 유지하는 시험뿐 아니라 반복적인 가속·감속 조건을 반영한 열사이클 시험도 중요합니다. 엔지니어링 과정은 다음과 같습니다. Thermal Simulation → Prototype → Thermal Testing → Result Comparison → Design Improvement 이 과정을 반복하면서 인버터의 냉각 구조와 신뢰성을 개선합니다.

05. 실제 산업에서는 어디에 쓰일까?

① 승용 전기차

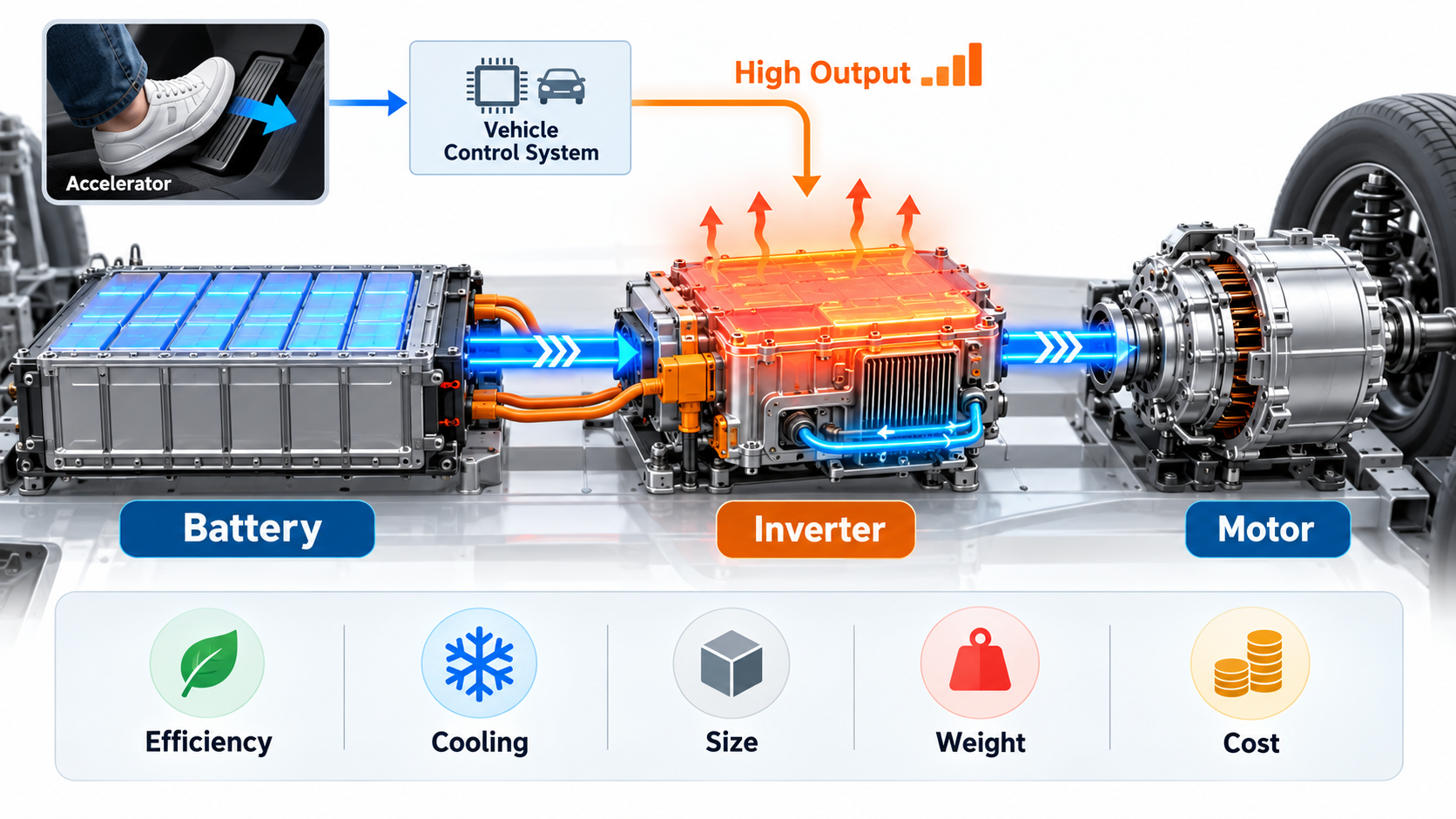

일반적인 승용 전기차에는 배터리와 구동모터 사이에 인버터가 들어갑니다. 운전자가 가속페달을 밟으면 차량 제어시스템은 필요한 구동력을 계산하고 인버터가 모터에 공급하는 전력을 제어합니다. 이때 높은 출력이 지속되면 인버터의 발열도 중요해집니다. 따라서 승용 전기차에서는 인버터의 전력변환 효율뿐 아니라 냉각 성능, 크기, 무게, 비용을 함께 고려합니다.

② 고성능 전기차와 사륜구동 시스템

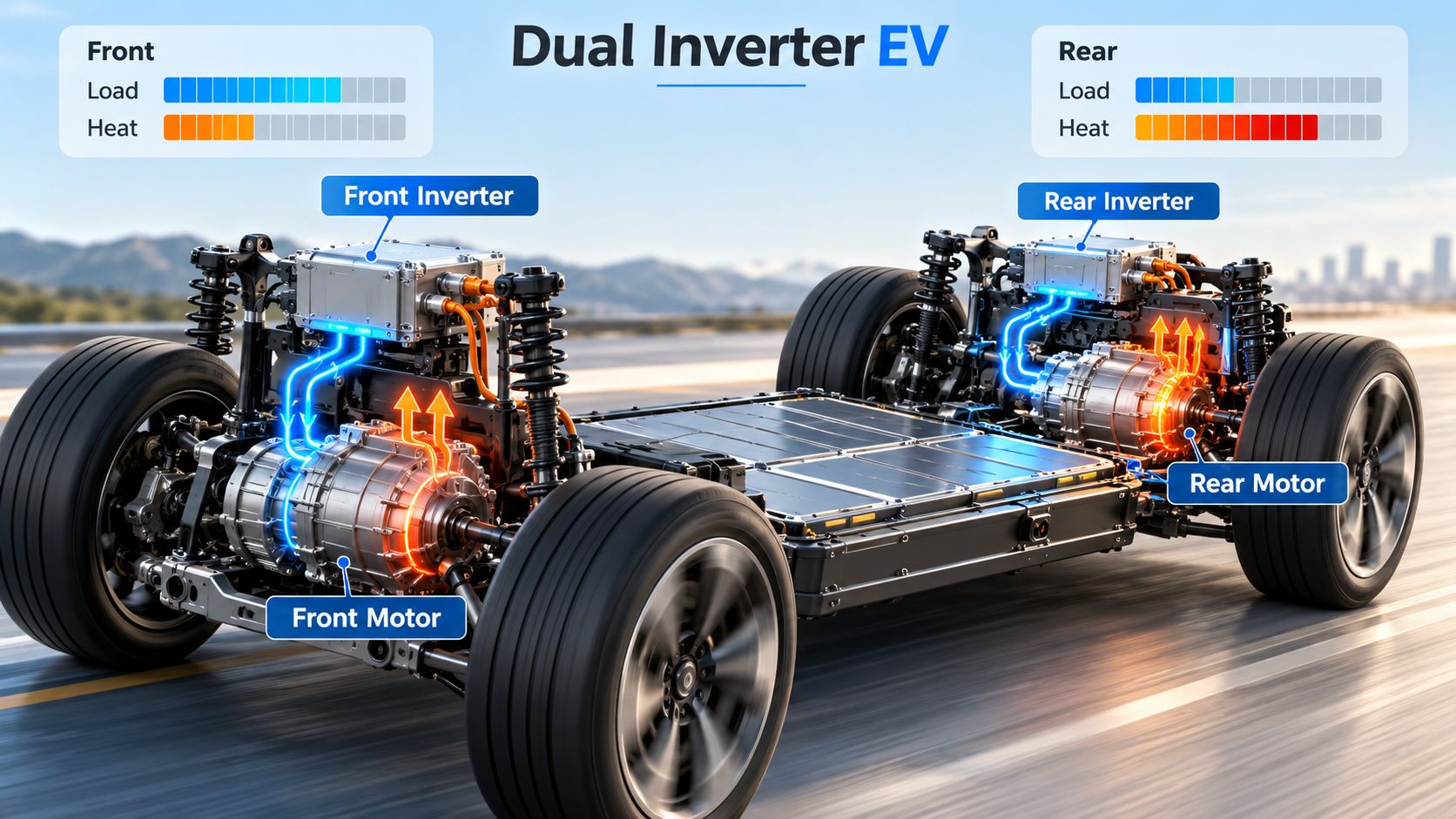

일부 고성능 전기차는 앞바퀴와 뒷바퀴에 별도의 구동모터를 사용합니다. 이러한 차량에서는 각 구동모터를 제어하는 인버터도 필요합니다. 가속과 감속, 앞뒤 모터의 출력 배분에 따라 각 인버터의 부하와 발열이 달라질 수 있습니다. 따라서 여러 구동장치를 하나의 차량 열관리 시스템에서 효율적으로 관리하는 것이 중요합니다.

③ 전기버스와 상용 전기차

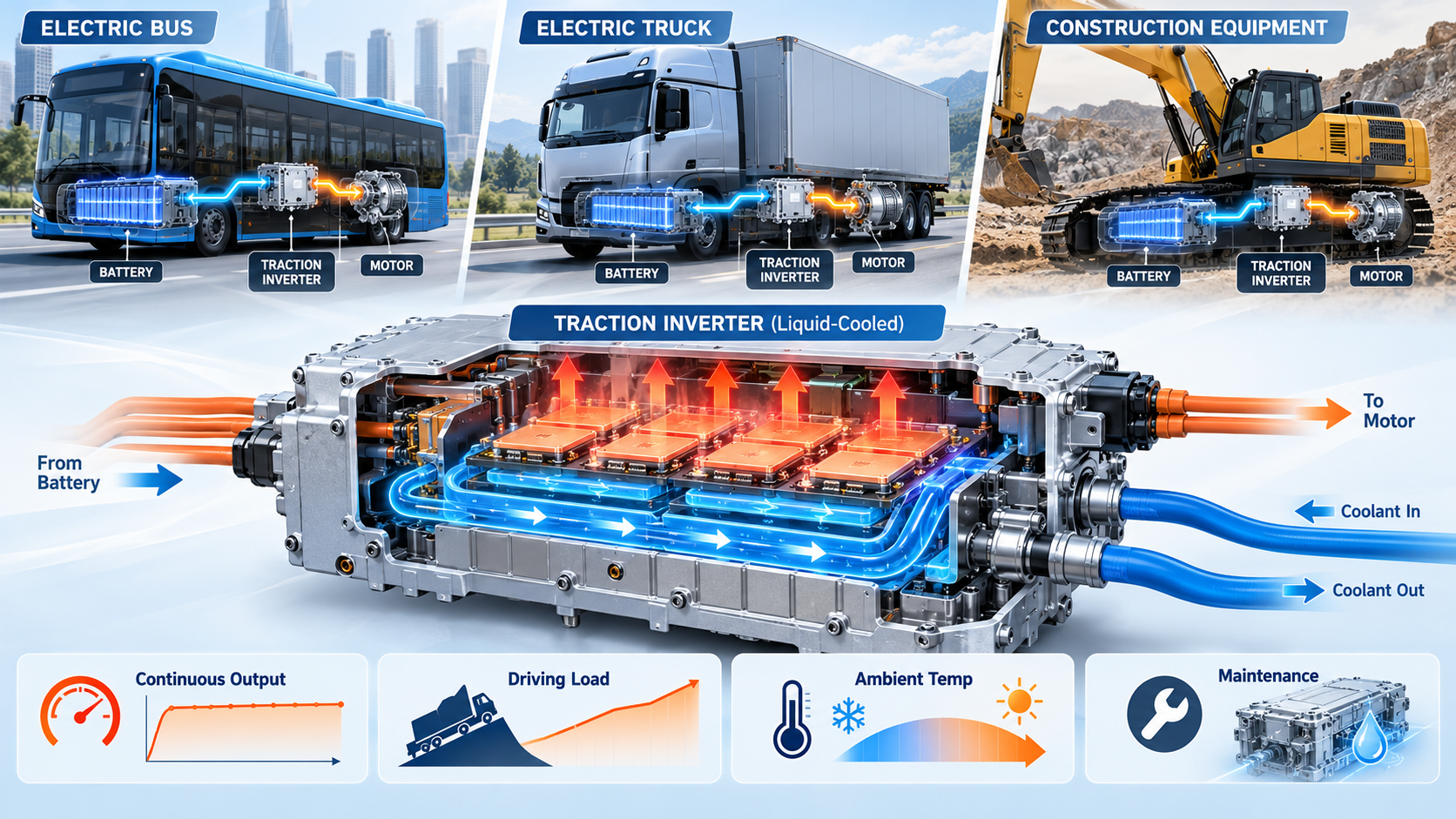

전기버스, 전기트럭, 건설장비에도 Traction Inverter가 사용됩니다. 이러한 차량은 큰 하중을 운반하거나 높은 구동력을 장시간 요구받을 수 있습니다. 따라서 인버터의 냉각 구조는 연속 출력, 주행조건, 주변온도, 유지보수 환경 등을 고려해 설계해야 합니다. 특히 전력반도체와 냉각시스템의 신뢰성은 상용차의 운행 안정성과 유지관리 비용에도 영향을 줄 수 있습니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. 전기차 인버터는 전기를 바꾸기만 하므로 열이 거의 발생하지 않는다?

그렇지 않습니다. 인버터는 전기를 높은 효율로 변환하도록 설계되지만 에너지 손실이 완전히 사라지지는 않습니다. 큰 전력을 다루기 때문에 비교적 작은 손실도 상당한 발열량이 될 수 있습니다. 따라서 고효율 전력반도체를 사용하더라도 Thermal Management는 필요합니다.

오해 2. Cold Plate를 크게 만들면 냉각 문제를 모두 해결할 수 있다?

항상 그렇지는 않습니다. 냉각판이 아무리 좋아도 반도체에서 냉각판까지 열이 잘 전달되지 않으면 기대한 성능을 얻기 어렵습니다. 또한 냉각수 유량과 온도, 접촉 열저항, 냉각판 내부 유로도 중요합니다. 따라서 Power Module과 Cold Plate를 하나의 Heat Path로 분석해야 합니다.

오해 3. SiC 반도체는 발열이 적으므로 냉각이 필요하지 않다?

잘못된 생각입니다. SiC MOSFET은 특정 조건에서 기존 실리콘 기반 전력반도체보다 손실을 줄일 수 있습니다. 하지만 SiC 소자에도 도통 손실과 스위칭 손실이 존재합니다. 따라서 SiC 기반 인버터도 적절한 Cooling System을 갖춰야 합니다.

07. 앞으로 무엇이 중요해질까?

① 고효율 전력반도체와 Thermal Management

전기차에서는 전력변환 과정의 에너지 손실을 줄이는 것이 중요합니다. 이 때문에 SiC와 같은 전력반도체 기술이 주목받고 있습니다. 앞으로도 반도체의 전기적 성능뿐 아니라 실제 모듈의 열저항과 냉각 구조를 함께 개선하는 연구가 중요할 것입니다.

② 더 작은 Power Module과 높은 Power Density

전기차에는 배터리, 모터, 전력전자장치 등 다양한 부품이 들어갑니다. 따라서 부품을 작고 가볍게 만드는 것이 중요한 설계목표입니다. Power Density(전력밀도)는 일정한 부피나 무게에서 얼마나 큰 전력을 처리할 수 있는지를 나타내는 개념입니다. 그러나 전력밀도가 높아지면 제한된 공간에서 열을 효과적으로 배출해야 하는 과제도 커질 수 있습니다. 따라서 고밀도 패키징과 냉각 기술은 함께 발전해야 합니다.

③ 전기차 전체 Thermal System의 통합

전기차에서 열이 발생하는 곳은 인버터만이 아닙니다. Battery + Traction Inverter + E-Motor + Power Electronics 모두 동작하면서 열을 발생시키거나 온도 관리가 필요합니다. 이 때문에 앞으로도 각 부품을 개별적으로 냉각하는 방식뿐 아니라 차량 전체의 냉각 회로와 열에너지 흐름을 함께 설계하는 접근이 중요해질 것입니다. 특히 차량의 주행조건과 계절에 따라 달라지는 열부하를 효율적으로 관리하는 기술이 중요합니다.
