태양광 인버터는 왜 뜨거워질까? 전력반도체 발열 원리와 공랭·액체냉각 기술 쉽게 이해하기

01. 한눈에 이해하기

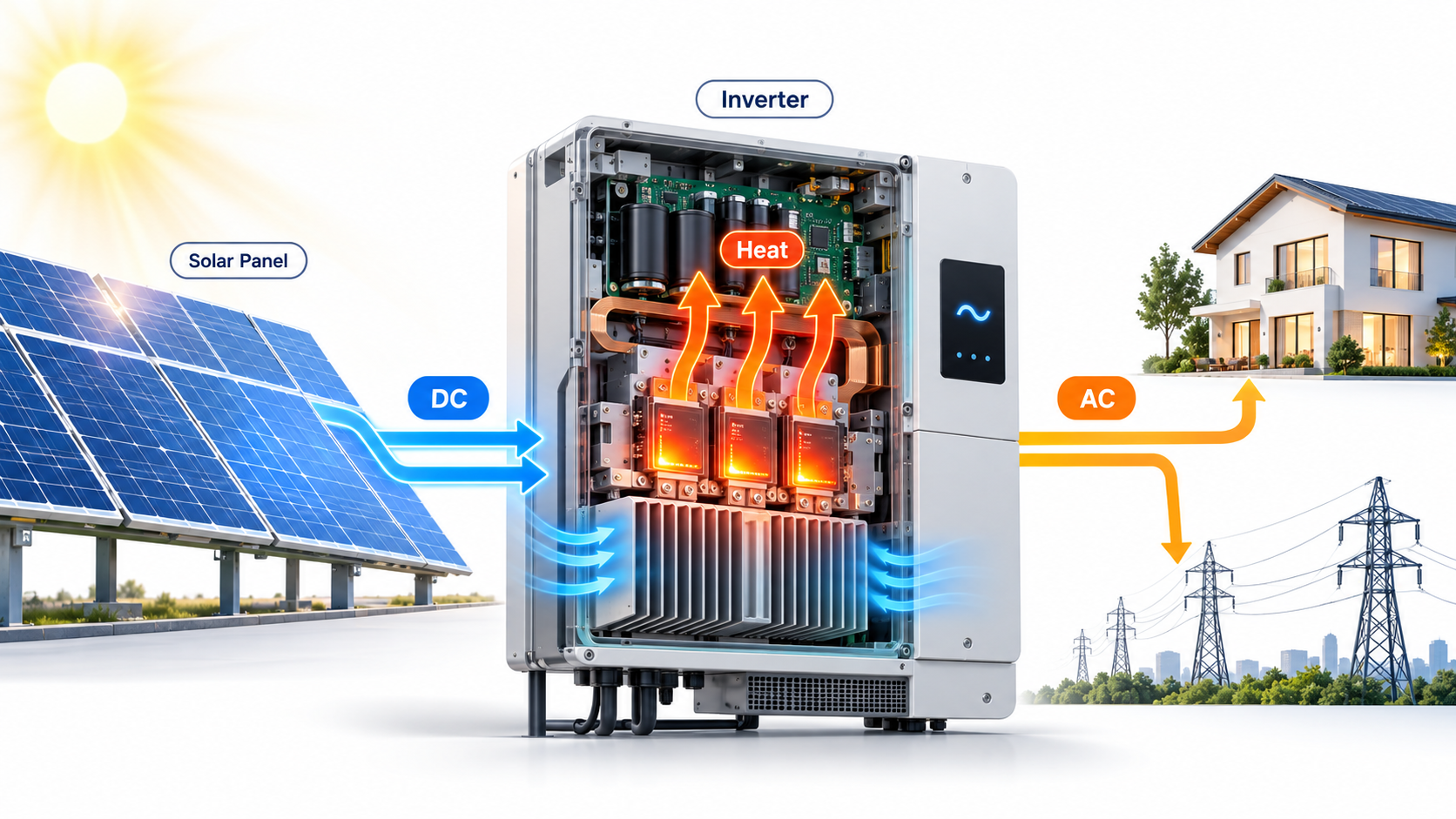

태양광 패널은 햇빛을 받으면 직류전기(DC)를 만듭니다. 그런데 일반 가정과 전력망은 주로 교류전기(AC)를 사용하므로 전기 형태를 바꿔야 합니다. 이 일을 담당하는 장치가 태양광 인버터(Solar PV Inverter)입니다. 인버터 안에서는 전력반도체가 매우 빠르게 켜지고 꺼지며 전기의 흐름을 제어합니다. 하지만 전기가 변환되는 과정에서 에너지 손실이 발생하고, 그 상당 부분이 열로 바뀝니다. 따라서 인버터는 전기를 잘 바꾸는 능력뿐 아니라 열을 적절히 배출하는 능력도 갖춰야 합니다.

02. 태양광 인버터는 왜 뜨거워질까?

① 전력반도체가 빠르게 켜지고 꺼진다

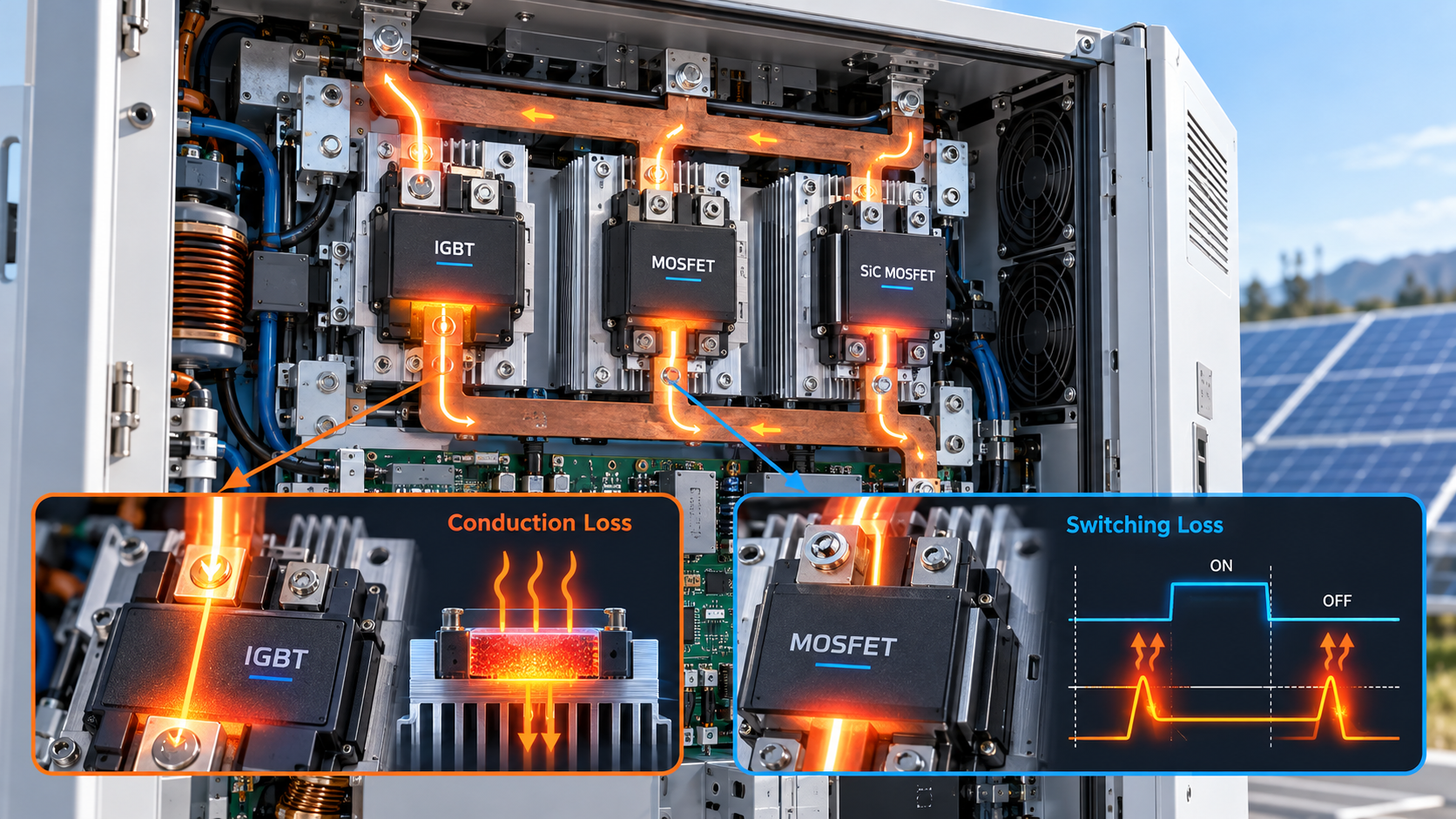

인버터 내부에는 IGBT(절연 게이트 양극성 트랜지스터)나 MOSFET(전류를 제어하는 반도체 스위치) 같은 전력반도체가 사용됩니다. 제품과 설계에 따라 SiC MOSFET(탄화규소 전력반도체)이 적용되기도 합니다. 반도체가 켜진 상태에서 전류가 흐를 때 발생하는 손실을 Conduction Loss(도통 손실)라고 합니다. 스위치가 켜지고 꺼지는 순간 생기는 손실은 Switching Loss(스위칭 손실)입니다. 두 손실은 전기에너지 일부를 열로 바꾸는 원인입니다. 손실의 크기는 전류·전압·스위칭 조건·소자 특성에 따라 달라집니다.

② 코일·커패시터 등 주변 부품에도 열이 생긴다

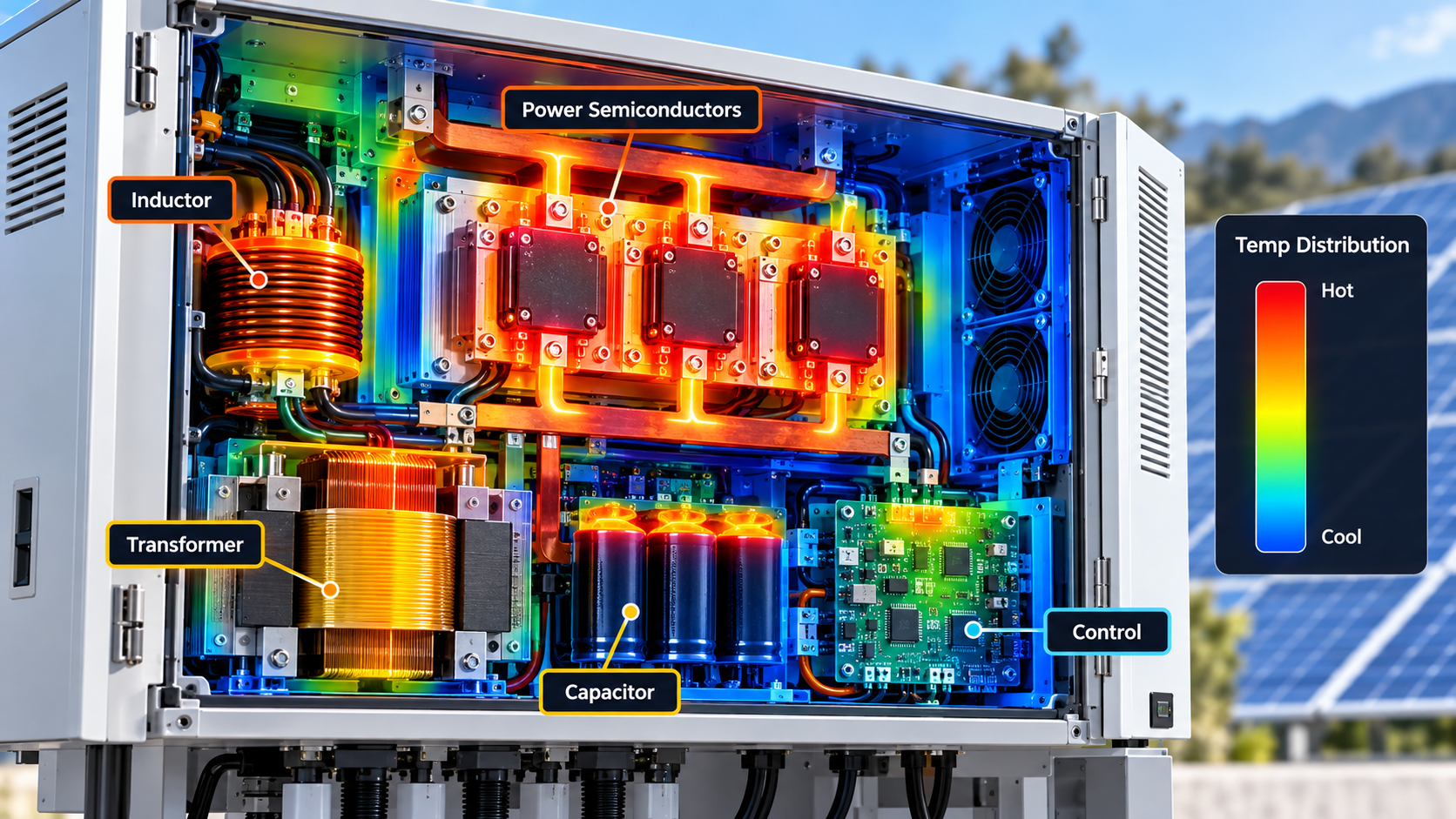

인버터에는 전력반도체 외에도 코일(인덕터), 변압기, 커패시터, 배선, 제어회로 등이 사용될 수 있습니다. 코일이나 변압기에서는 구리선의 저항과 자성재료의 손실 때문에 열이 발생합니다. 커패시터 역시 내부 저항 성분 등으로 열이 생길 수 있습니다. 따라서 열관리에서는 반도체 하나만이 아니라 장비 내부의 전체 온도분포를 살펴야 합니다.

③ 뜨거운 설치 환경은 열 배출을 어렵게 한다

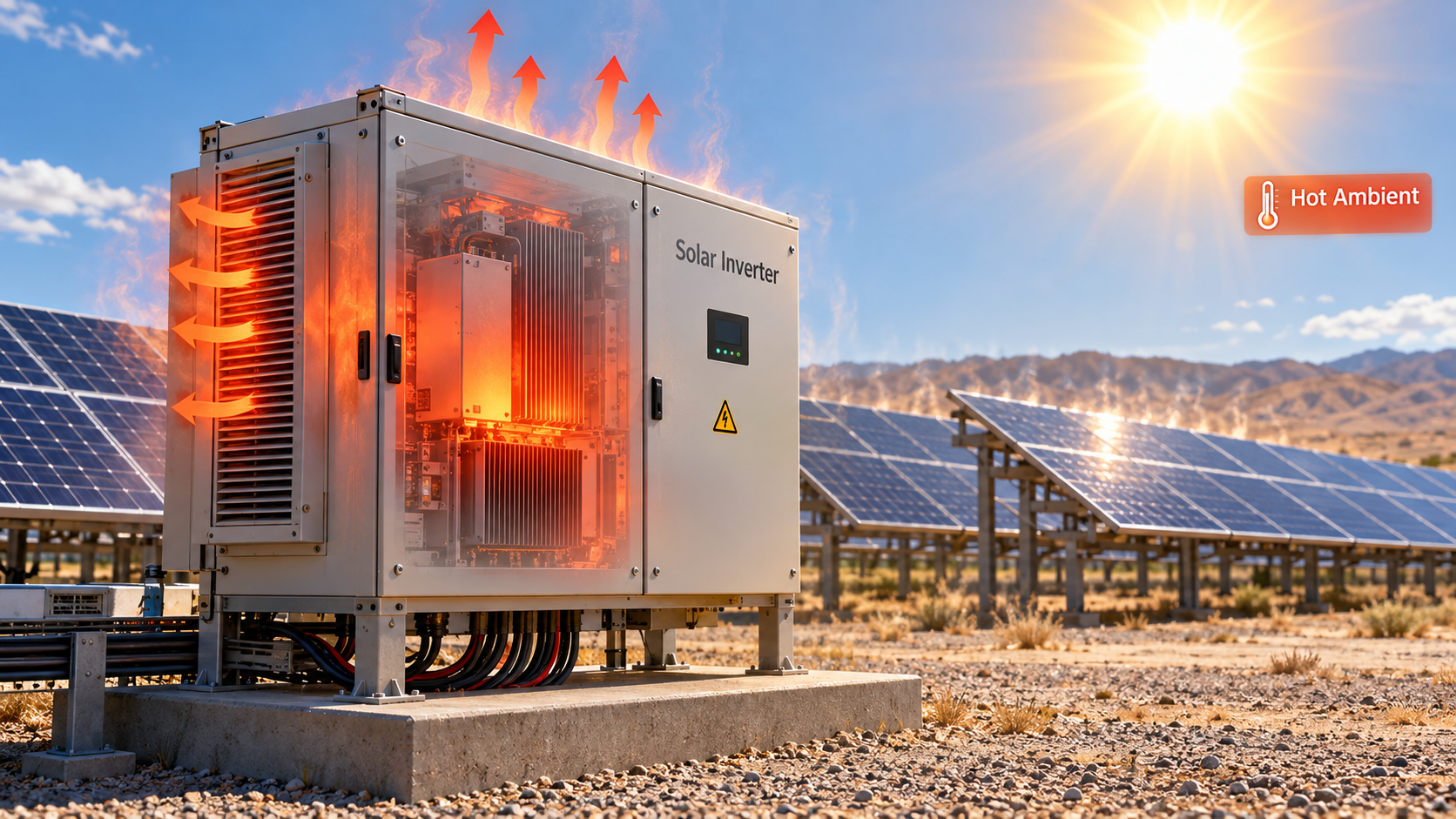

옥외에 설치되는 태양광 인버터는 여름철 높은 기온과 직사광선의 영향을 받을 수 있습니다. 주변 공기가 이미 뜨거우면 인버터에서 발생한 열이 외부로 빠져나가기 어려워질 수 있습니다. 이는 태양광 패널 자체가 햇볕에 뜨거워지는 현상과는 구별해야 합니다. 이 기사에서 다루는 중심 문제는 태양광 인버터의 전력변환 손실과 냉각입니다.

온도가 높아지면 어떤 문제가 생길까?

첫째, 출력 제한이 발생할 수 있습니다. Temperature Derating(온도에 따른 출력 제한)은 장비가 과열되지 않도록 인버터의 출력 전력을 조절하는 보호 동작입니다. 설비의 환경과 제품 특성에 따라 발생 조건이 다릅니다. 둘째, 장기 신뢰성에 영향을 줄 수 있습니다. 낮과 밤, 계절, 발전량 변화에 따라 전자부품의 온도가 반복적으로 오르내리는 Thermal Cycling(열사이클)은 전력반도체와 연결부에 부담을 줄 수 있습니다. 셋째, 장비의 고장 감시와 유지보수가 중요해집니다. 냉각팬의 성능 저하, 막힌 통풍구, 열교환계통의 이상 등은 장비 상태를 점검할 때 확인해야 할 조건입니다.

03. 인버터에서 발생한 열은 어디로 이동할까?

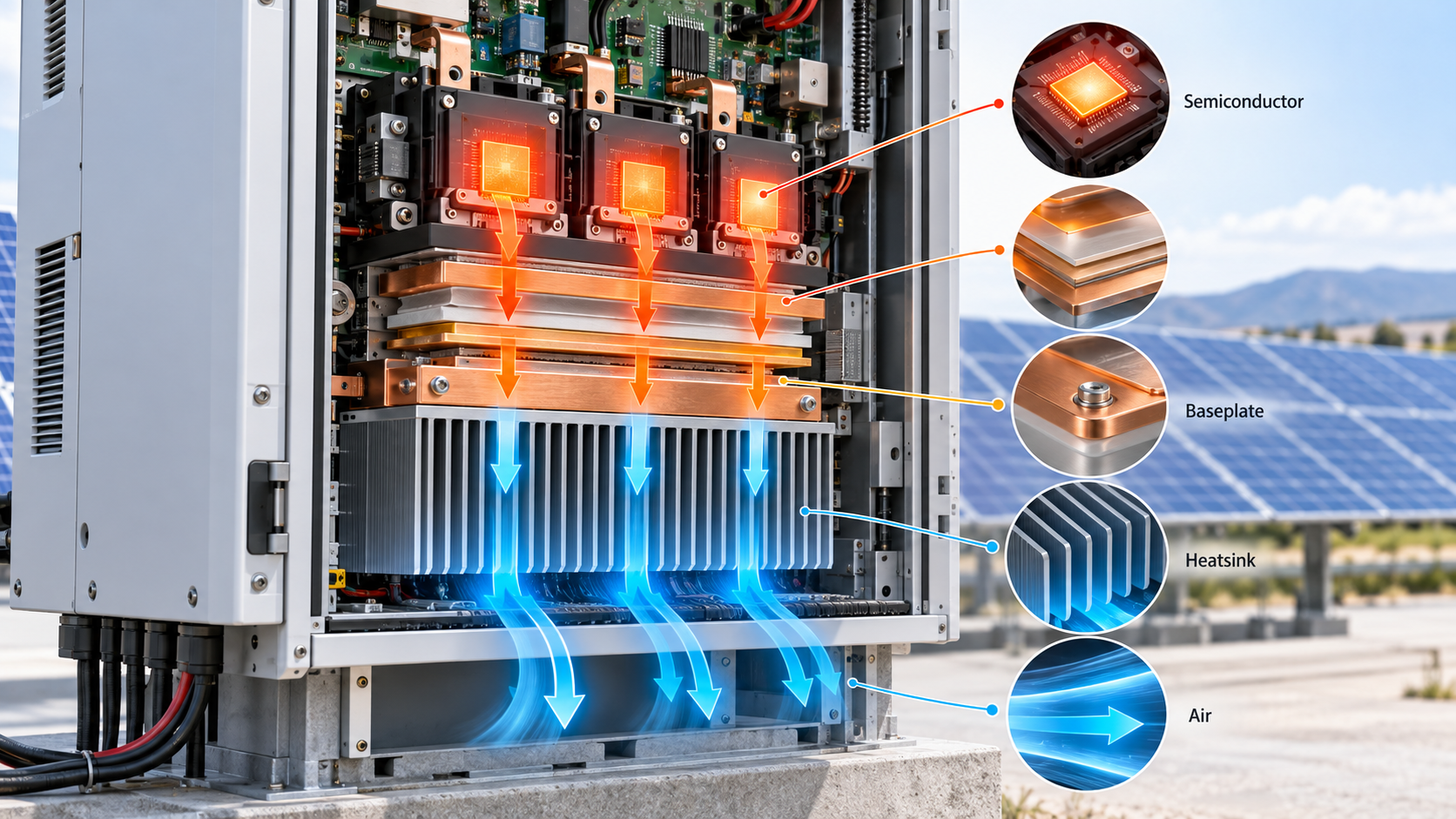

열이 만들어진 지점에서 외부 환경으로 빠져나가는 경로를 Heat Path(열전달 경로)라고 합니다. 인버터의 전력반도체 내부에서 발생한 열은 여러 재료를 통과해 방열판 또는 냉각수로 전달됩니다.

※ 실제 열 이동 경로는 반도체 패키지와 제품 구조에 따라 다릅니다.

Junction Temperature와 열저항

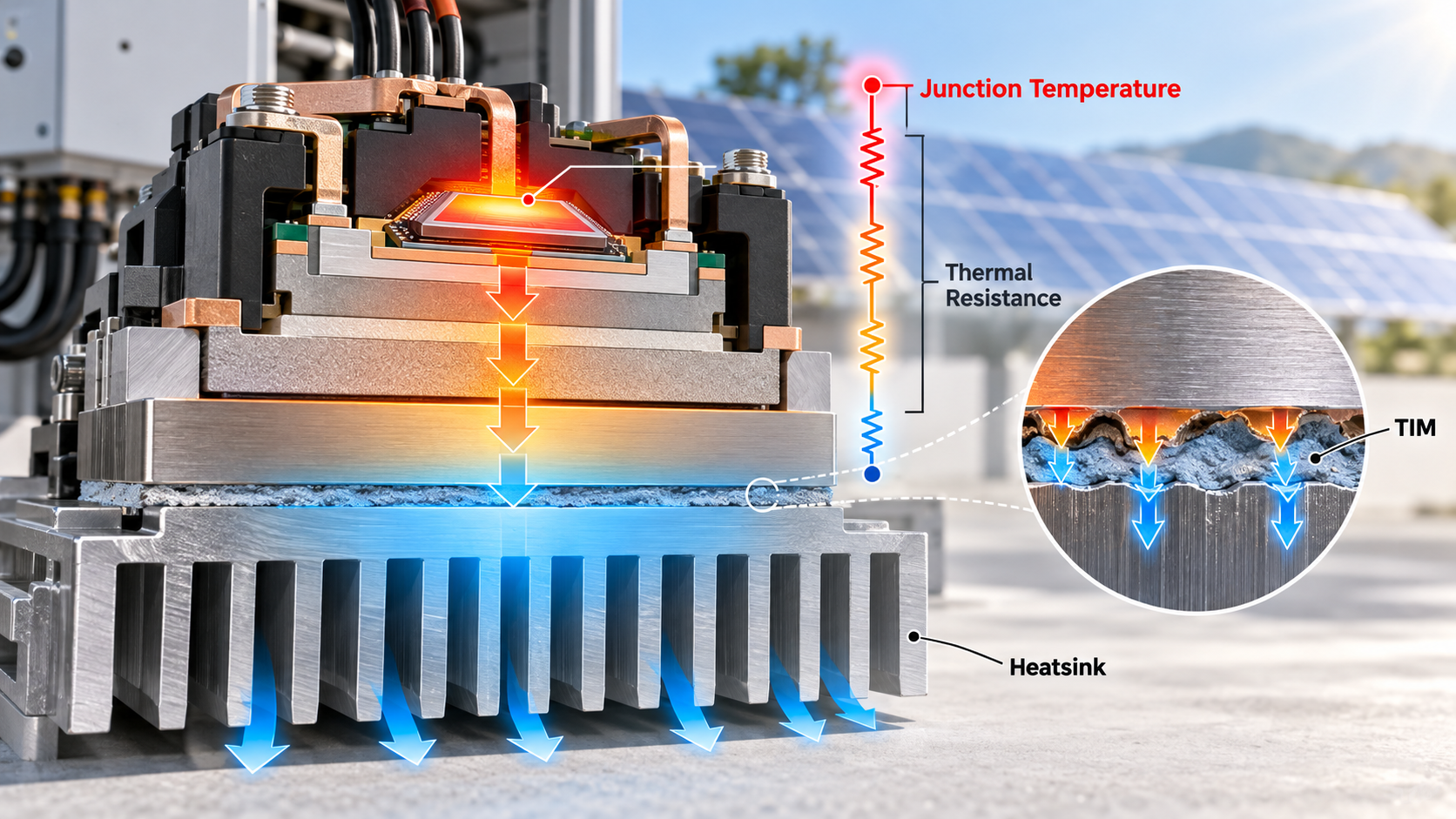

Junction Temperature(접합 온도)는 전력반도체 칩 내부의 동작 온도를 나타내는 중요한 기준입니다. 방열판이 차갑다고 해서 반도체 내부 온도가 반드시 같은 것은 아닙니다. Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 반도체에서 방열판까지 이동하는 길의 열저항이 커지면, 같은 양의 열이 발생해도 칩 내부 온도가 더 높아질 수 있습니다. 일부 구조에서는 TIM(Thermal Interface Material, 열전달 계면재료)을 사용해 두 부품 사이의 미세한 틈을 메웁니다. 중요한 것은 방열판 하나의 크기보다 반도체에서 외부까지 이어지는 열경로 전체입니다.

04. 엔지니어는 어떤 냉각방식을 사용할까?

① 자연대류 냉각 (Passive Cooling)

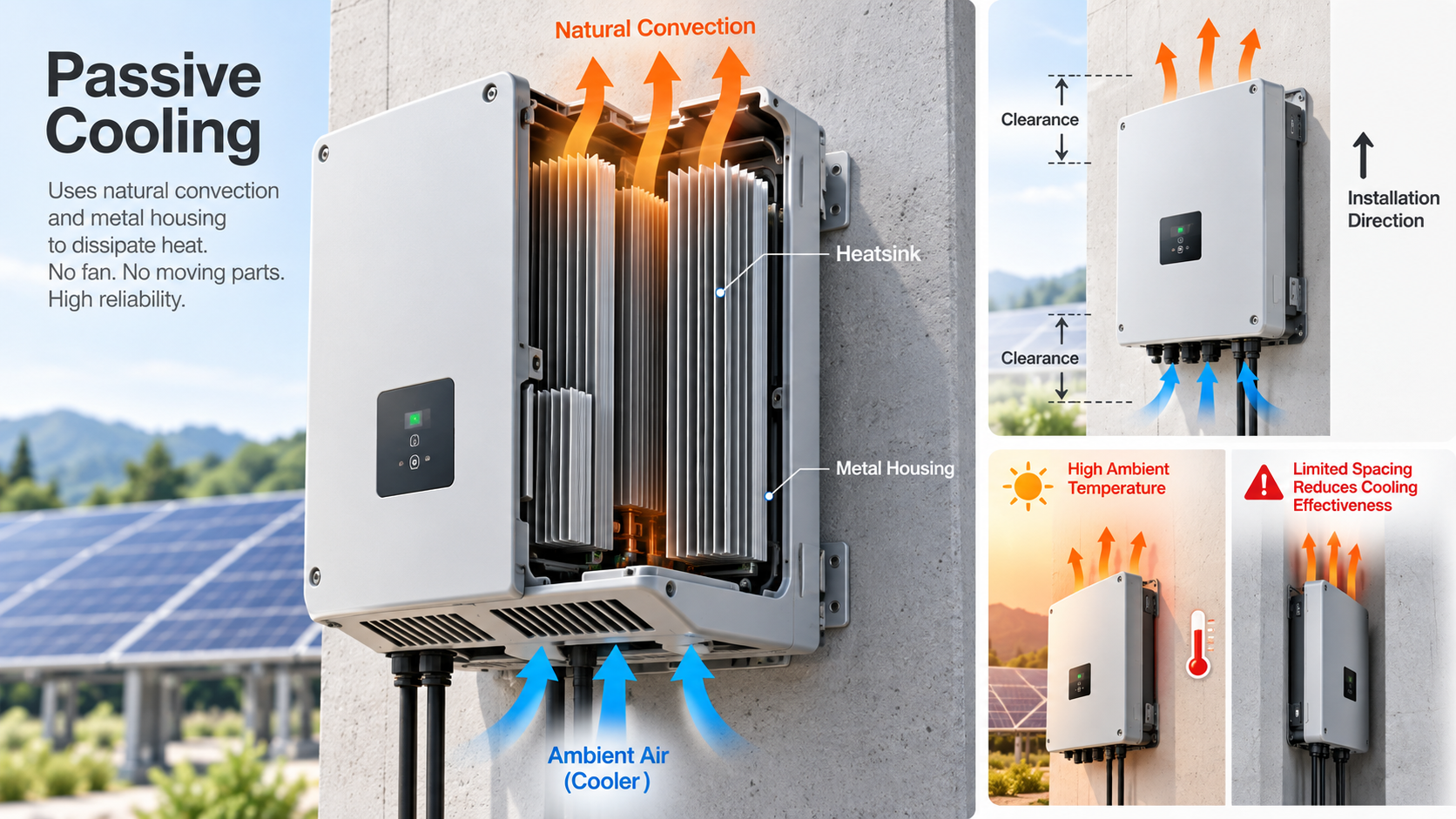

팬 없이 방열판과 금속 하우징을 이용해 열을 외부 공기로 내보내는 방식입니다. 따뜻한 공기가 위로 올라가는 자연대류를 활용하므로 구조가 비교적 단순하고 팬 유지보수가 필요하지 않습니다. 하지만 주변 온도가 높거나 방열 공간이 부족하면 냉각 능력이 제한될 수 있습니다. 제품의 설치 방향과 주변 이격거리도 중요합니다.

② 팬을 이용한 강제공랭 (Forced-Air Cooling)

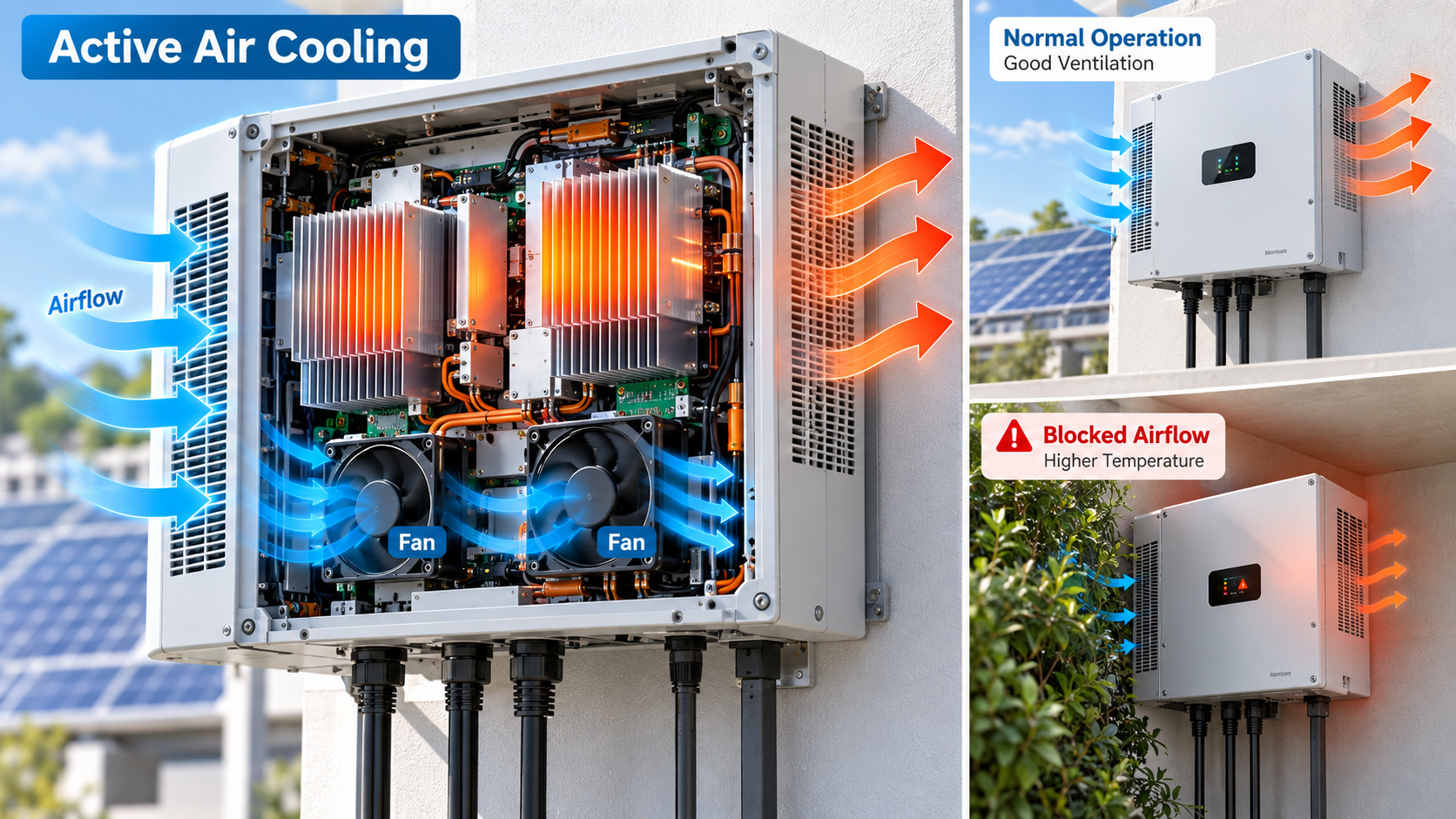

팬으로 공기를 움직여 방열판과 전력전자 부품 주변의 열을 제거하는 방식입니다. 자연대류만 사용하는 경우보다 공기 흐름을 적극적으로 제어할 수 있습니다. 다만 공기 유입·배출 통로가 막히거나 팬 성능이 떨어지면 냉각 효과도 감소할 수 있습니다. 실제 제조사 자료에서도 높은 주변온도와 통풍 불량은 출력 제한의 원인으로 제시됩니다.

③ 액체냉각 (Liquid Cooling)

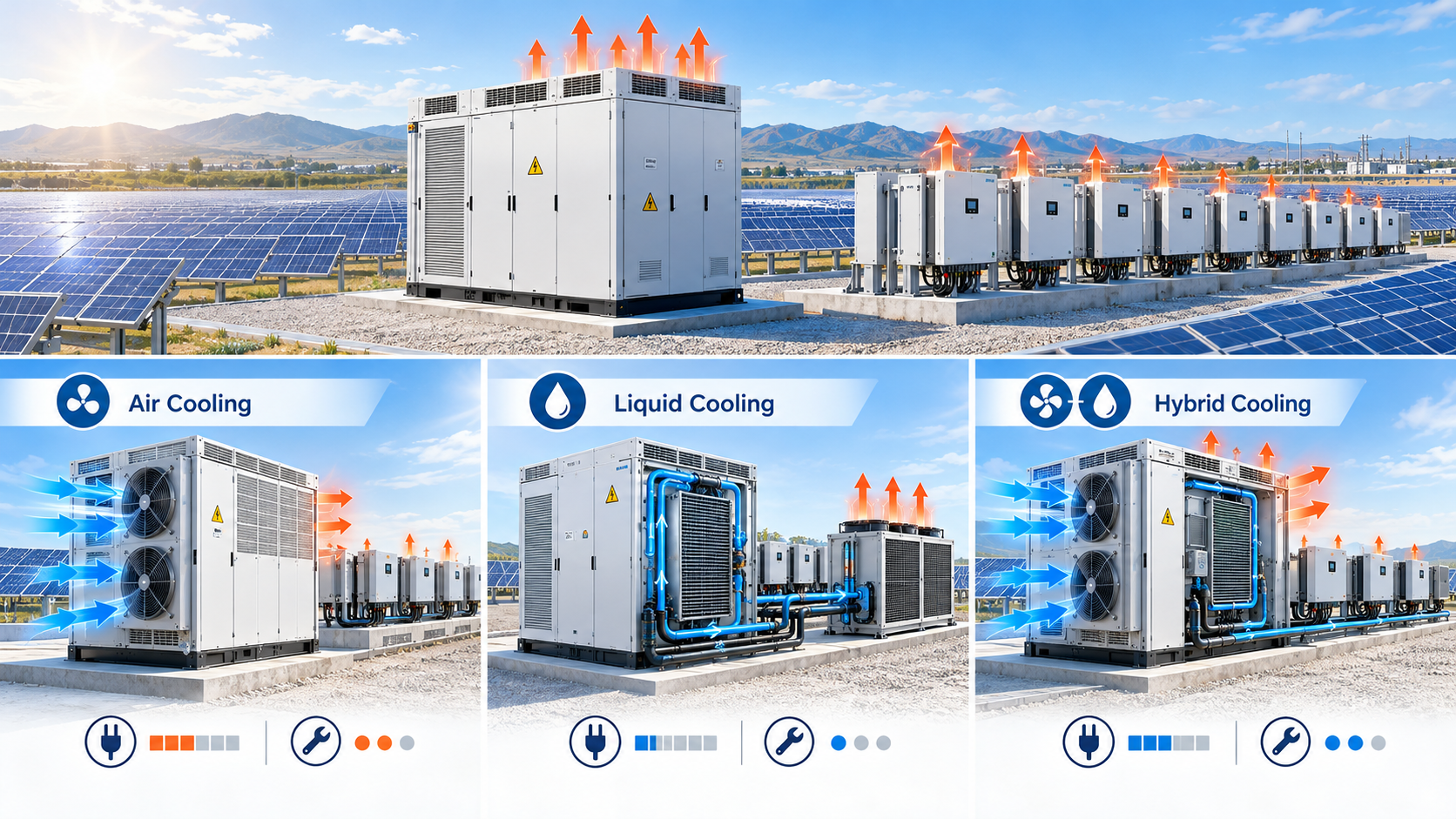

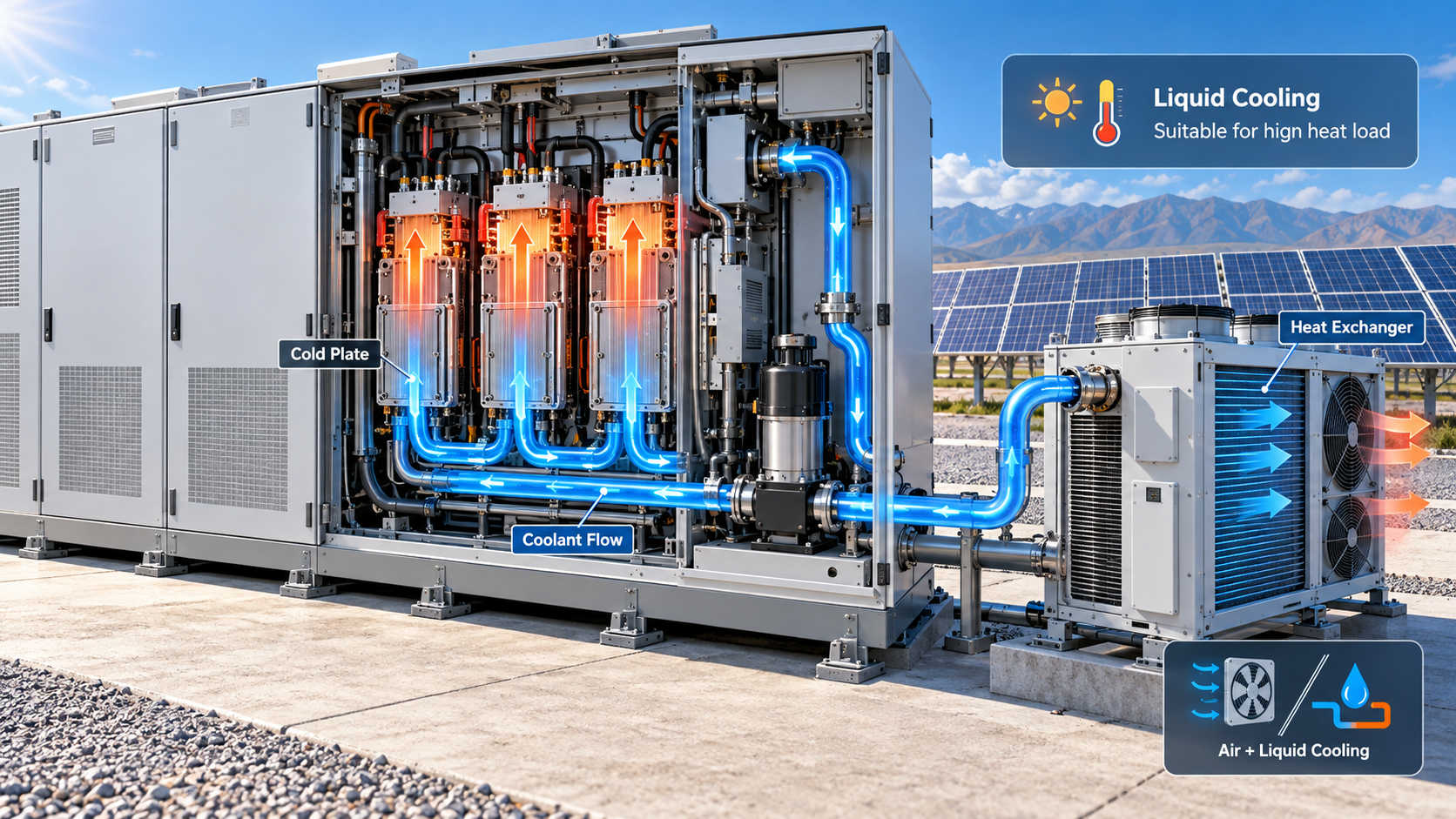

일부 대규모 태양광 발전소용 인버터에서는 액체냉각을 사용합니다. 전력반도체의 열을 냉각판이나 액체냉각 구조로 전달하고, 냉각액이 열을 다른 위치로 운반합니다. 액체냉각은 높은 열부하를 처리하는 데 유리할 수 있지만 펌프·배관·열교환기·냉각액 관리가 필요합니다. ABB와 Hitachi Energy는 실제 발전소용 인버터 제품에 액체냉각 또는 공랭·액체냉각 복합방식을 적용하고 있습니다.

④ 구조·재료·CFD를 함께 검토한다

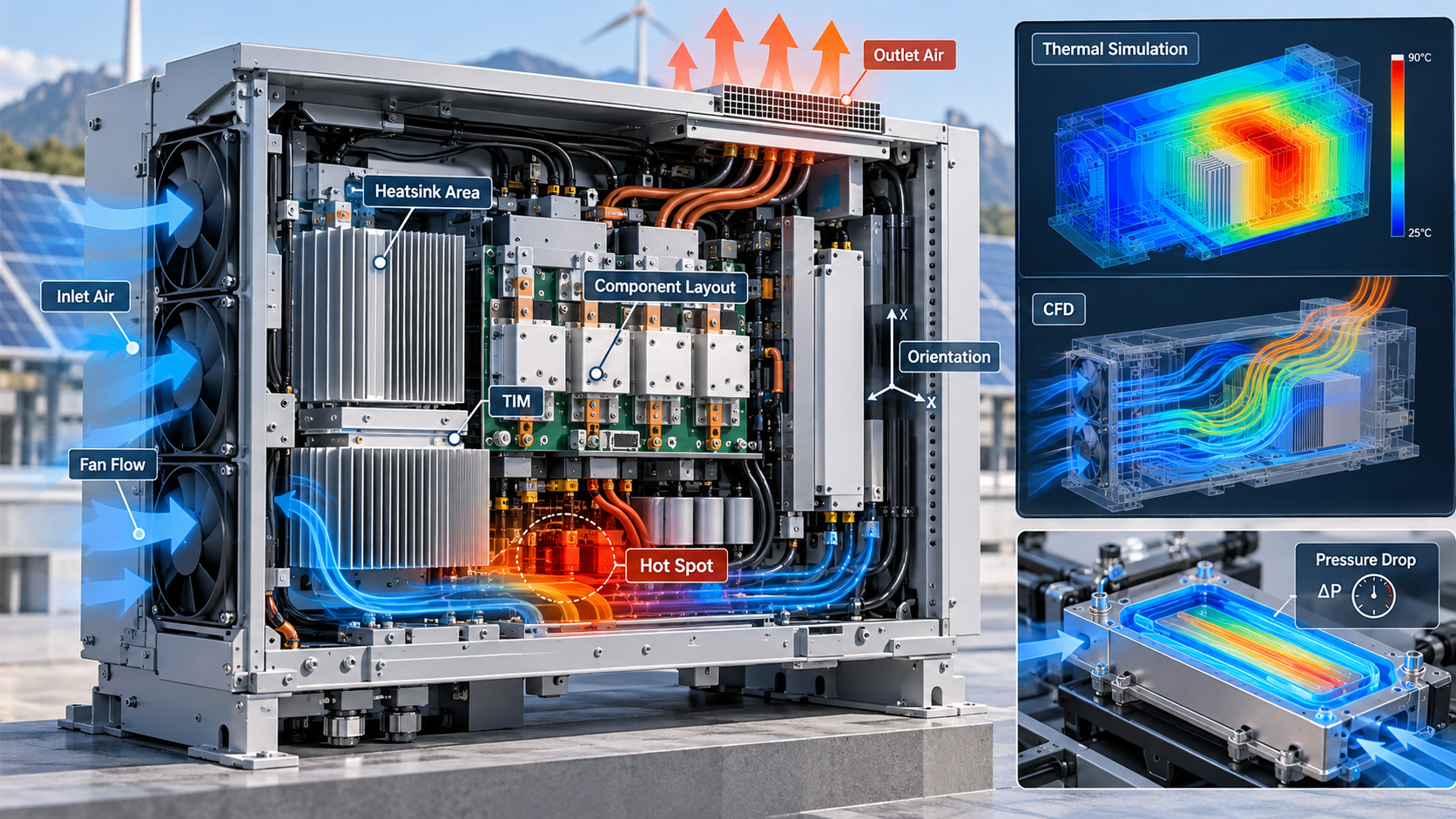

냉각방식을 고른 뒤에는 방열판의 면적, 공기의 이동 경로, 부품 배치, 계면재료, 설치 방향 등을 함께 설계합니다. 공기가 정체되는 곳이나 손실이 집중되는 영역에서는 Hot Spot(국부 고온부)이 생길 수 있습니다. Thermal Simulation(열해석)은 제품의 온도분포를 컴퓨터로 예측하는 방법입니다. CFD(Computational Fluid Dynamics, 전산유체역학)는 팬이 만들어내는 공기 흐름이나 액체냉각 유로의 움직임까지 계산할 때 활용합니다. 엔지니어는 이러한 분석으로 반도체 온도, 공기의 유입·배출, 팬의 흐름, 냉각판의 압력손실 등 필요한 조건을 확인합니다.

⑤ 실제 Thermal Testing으로 확인한다

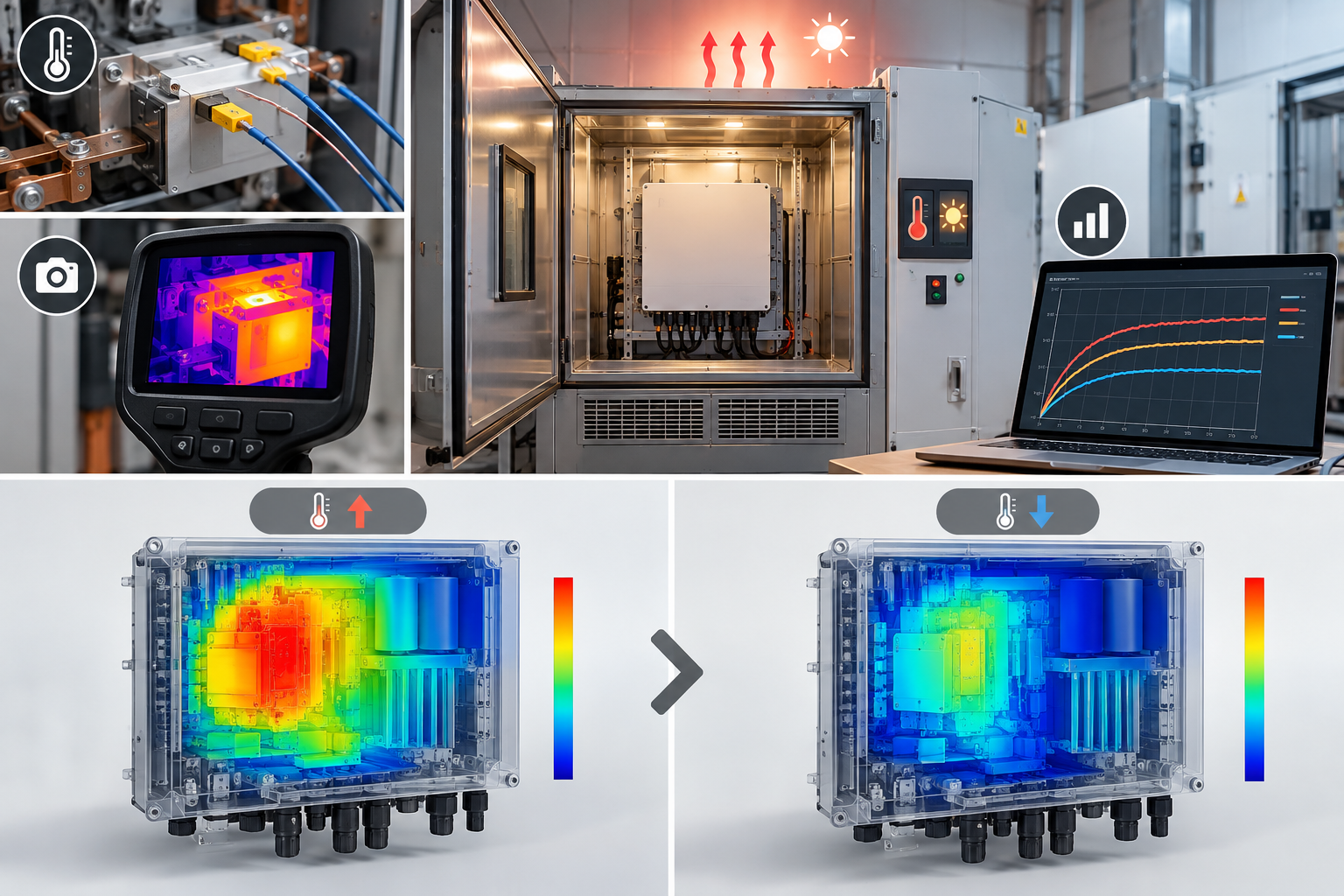

시뮬레이션 결과는 실제 시험으로 검증해야 합니다. 열전대·온도센서, 열화상 카메라, 열챔버 및 전기적 온도 추정 방법 등을 장비와 시험 목적에 맞게 사용합니다. 예를 들어 높은 주변온도에서 일정 시간 발전 출력을 유지할 때, 전력반도체와 커패시터의 온도 및 출력 제한 발생 여부를 확인할 수 있습니다. 냉각구조를 바꾼 뒤에도 같은 조건에서 다시 측정해 개선 효과를 비교합니다. 설계 흐름: 손실 계산 → Thermal Simulation → 시제품 → 온도 측정 → 결과 비교 → 설계 개선

05. 실제 산업에서는 어디에 쓰일까?

① 주택용 태양광 발전 시스템

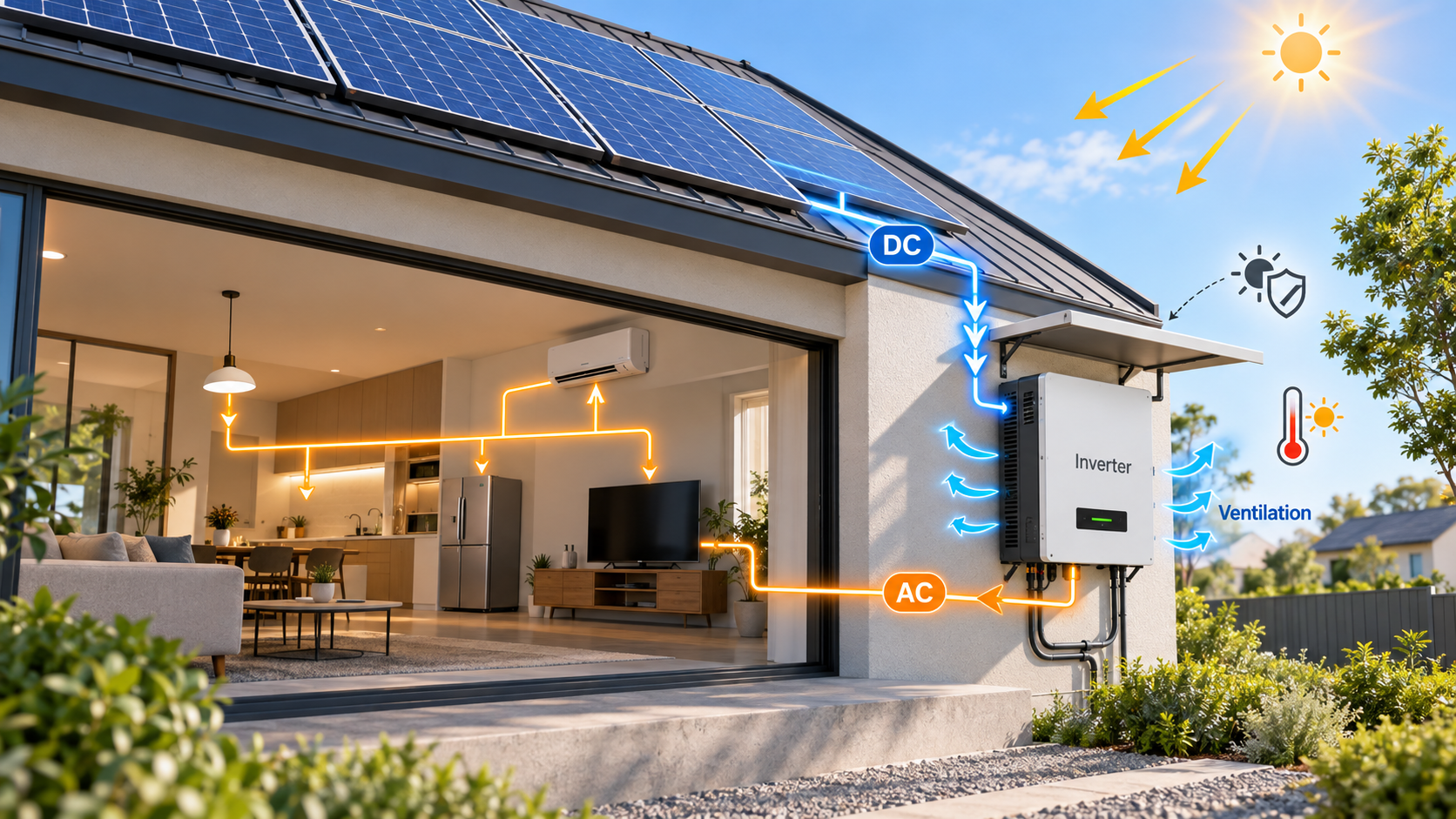

주택 지붕의 태양광 패널이 만든 직류전기를 가정에서 사용할 수 있는 교류전기로 바꿉니다. 벽면이나 실외에 설치되는 경우가 있어 통풍과 주변온도, 직사광선 차단 등 설치 조건이 중요합니다. 이 분야에는 자연대류를 이용하는 제품도 있고, 팬 냉각을 사용하는 제품도 있습니다. 실제 설치 기준은 각 모델의 매뉴얼을 따라야 합니다.

② 공장·상업시설의 태양광 설비

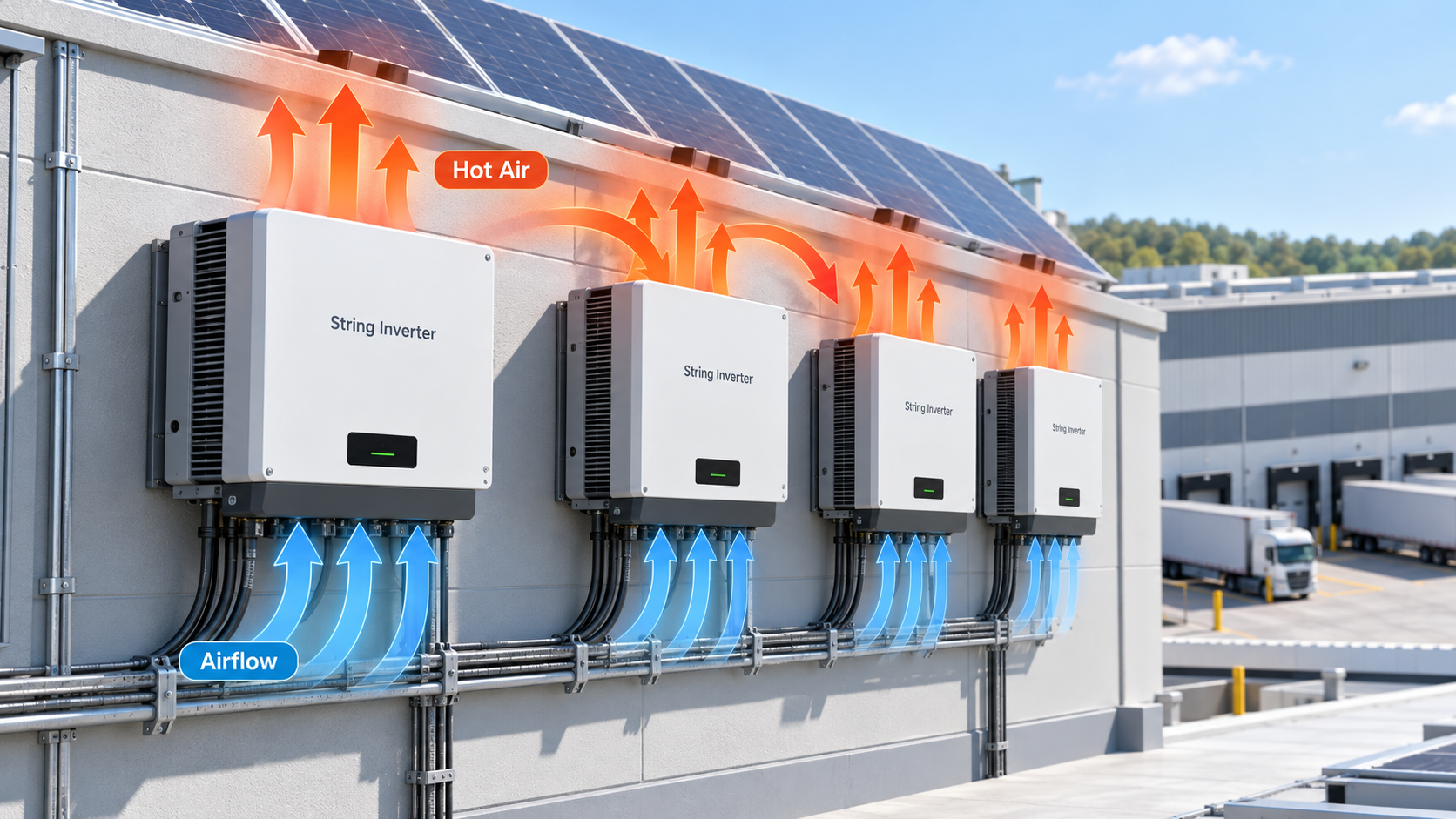

공장 지붕이나 물류센터, 상업용 건물의 태양광 설비에는 여러 대의 스트링 인버터가 설치될 수 있습니다. 여러 장비가 가까이 있으면 한 장비에서 나온 더운 공기가 다른 장비에 영향을 줄 수 있습니다. 따라서 인버터 사이의 간격과 흡기·배기 방향, 통풍로 유지가 중요합니다. 장기간 발전 출력을 유지할 수 있는 냉각 환경이 필요합니다.

③ 대규모 태양광 발전소

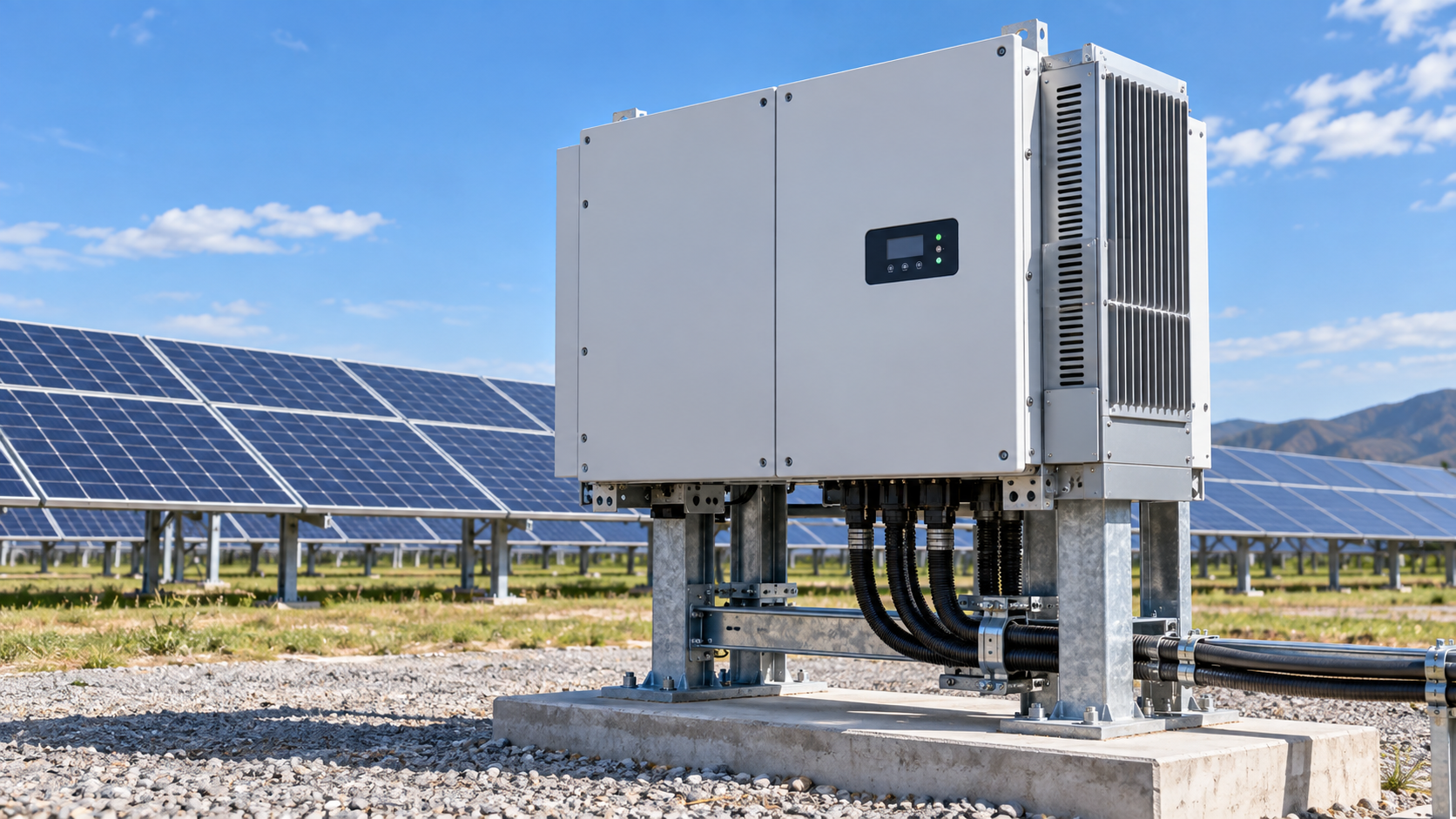

넓은 부지에 설치된 태양광 발전소에서는 고출력 중앙형 인버터나 다수의 스트링 인버터를 사용합니다. 전력변환장치의 총 발열량이 커지므로 냉각 설계와 운영 관리의 중요성도 높아집니다. 제품과 시스템 설계에 따라 공랭이나 액체냉각, 두 방식을 결합한 복합 냉각이 적용됩니다. 이때 냉각장치 자체의 에너지 소비와 유지보수성도 함께 검토합니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. 태양광 인버터는 효율이 높으므로 열이 거의 발생하지 않는다?

그렇지 않습니다. 인버터는 높은 효율로 설계되지만 전력변환 손실이 완전히 사라지는 것은 아닙니다. 큰 전력을 처리하면 작은 비율의 손실도 열관리 대상이 될 수 있습니다.

오해 2. 태양광 패널의 온도와 인버터 온도는 같은 문제다?

서로 관련은 있지만 다른 문제입니다. 태양광 패널은 햇빛을 흡수하면서 따뜻해지고, 인버터는 전기적 손실로 열이 발생합니다. 두 장치의 온도 특성과 냉각 설계는 따로 살펴야 합니다.

오해 3. 액체냉각은 언제나 공랭보다 좋다?

항상 그렇지는 않습니다. 액체냉각은 고열부하 처리에 유리할 수 있지만 구조가 복잡하고 유지보수 조건도 다릅니다. 출력 규모·설치 환경·비용·운영 요구조건에 따라 적절한 냉각방식이 달라집니다.

07. 앞으로 무엇이 중요해질까?

① 낮은 손실의 전력반도체

전력반도체에서 발생하는 에너지 손실을 줄이면 냉각해야 할 열부하도 줄어듭니다. 따라서 스위칭 기술과 전력반도체 재료 개선은 태양광 인버터의 효율과 열관리 모두에 영향을 줄 수 있습니다.

② 고전력밀도와 작은 설치공간

Power Density(전력밀도)는 일정한 크기나 무게에서 얼마나 많은 전력을 처리할 수 있는지를 나타냅니다. 인버터를 작게 만들면서 높은 출력을 처리하려면 제한된 공간에서 열을 효과적으로 배출해야 합니다.

③ 냉각·상태감시·유지보수의 연결

발전소 운영에서는 인버터가 안정적으로 오랫동안 작동하는 것이 중요합니다. 온도·팬 상태·냉각계통 데이터를 지속적으로 살펴보면 이상 징후를 찾고 필요한 유지보수를 계획하는 데 도움이 될 수 있습니다.
