냉장고 Inverter는 왜 뜨거워질까? 압축기 모터의 발열 원리와 Electronics Cooling·열관리 기술

01. 한눈에 이해하기

냉장고의 인버터(Inverter)는 압축기를 돌리는 모터의 속도를 조절하는 전자장치입니다. 압축기는 냉매를 압축해 냉장고 내부의 열을 밖으로 옮기는 냉동사이클에서 중요한 역할을 합니다. 인버터가 장착된 시스템은 냉장고 안의 온도와 필요한 냉각량에 맞춰 모터 회전속도를 조절할 수 있습니다. 그러나 이 과정에서 전력반도체와 전원회로가 열을 발생시키므로 전자회로 자체의 냉각 설계도 필요합니다.

02. 왜 열이 문제가 되는가

인버터는 어떤 전기를 만드는가?

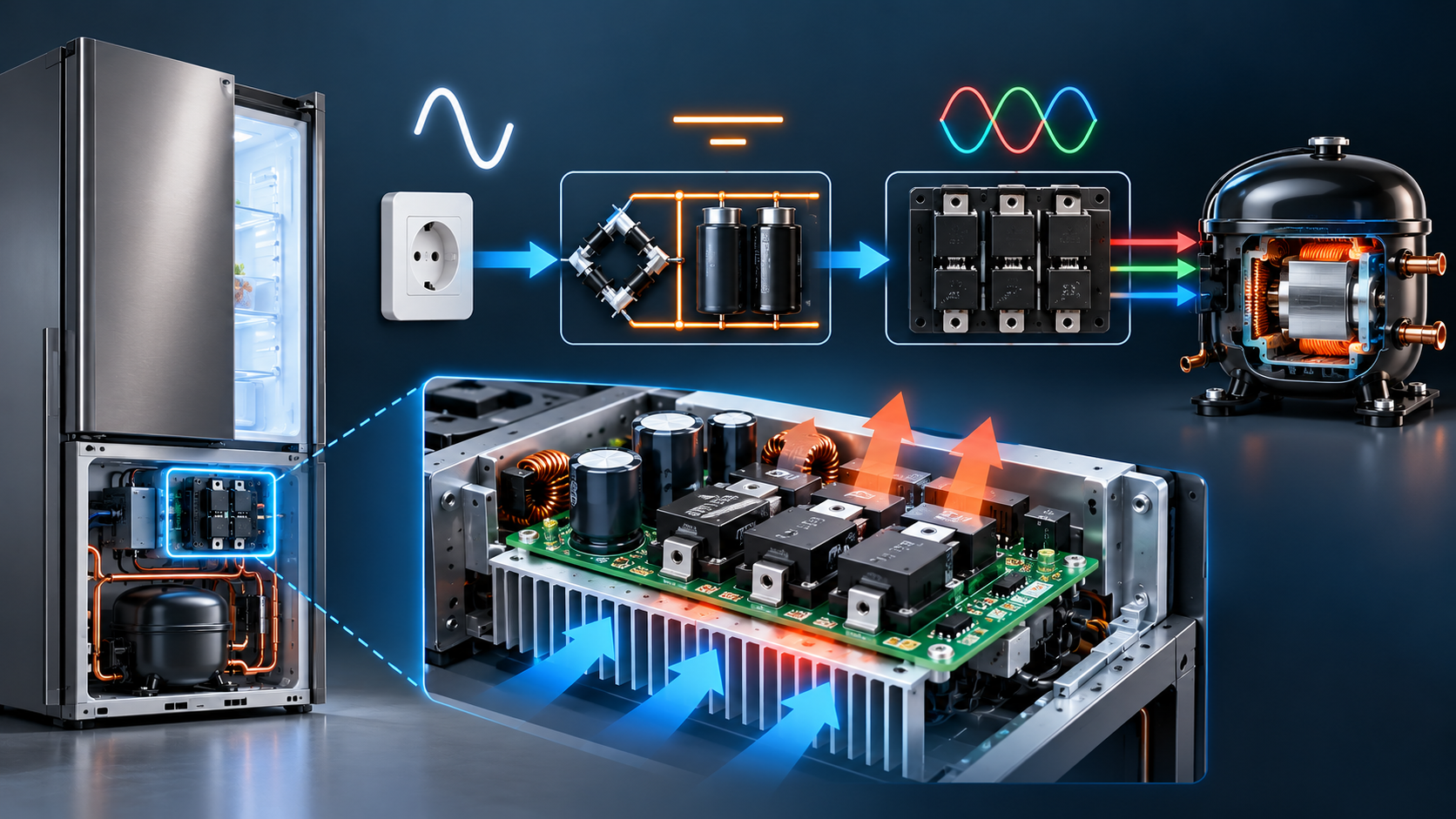

가정용 냉장고는 보통 외부에서 교류(AC) 전기를 공급받습니다. 인버터 구동회로는 이 전기를 정류해 직류(DC)로 만든 뒤, 다시 압축기 모터에 맞는 주파수와 전압의 교류로 변환합니다. 이 과정에서 모터의 회전속도를 조절할 수 있습니다. 교류 전원 → 정류·DC-Link → 3상 인버터 → 압축기 모터

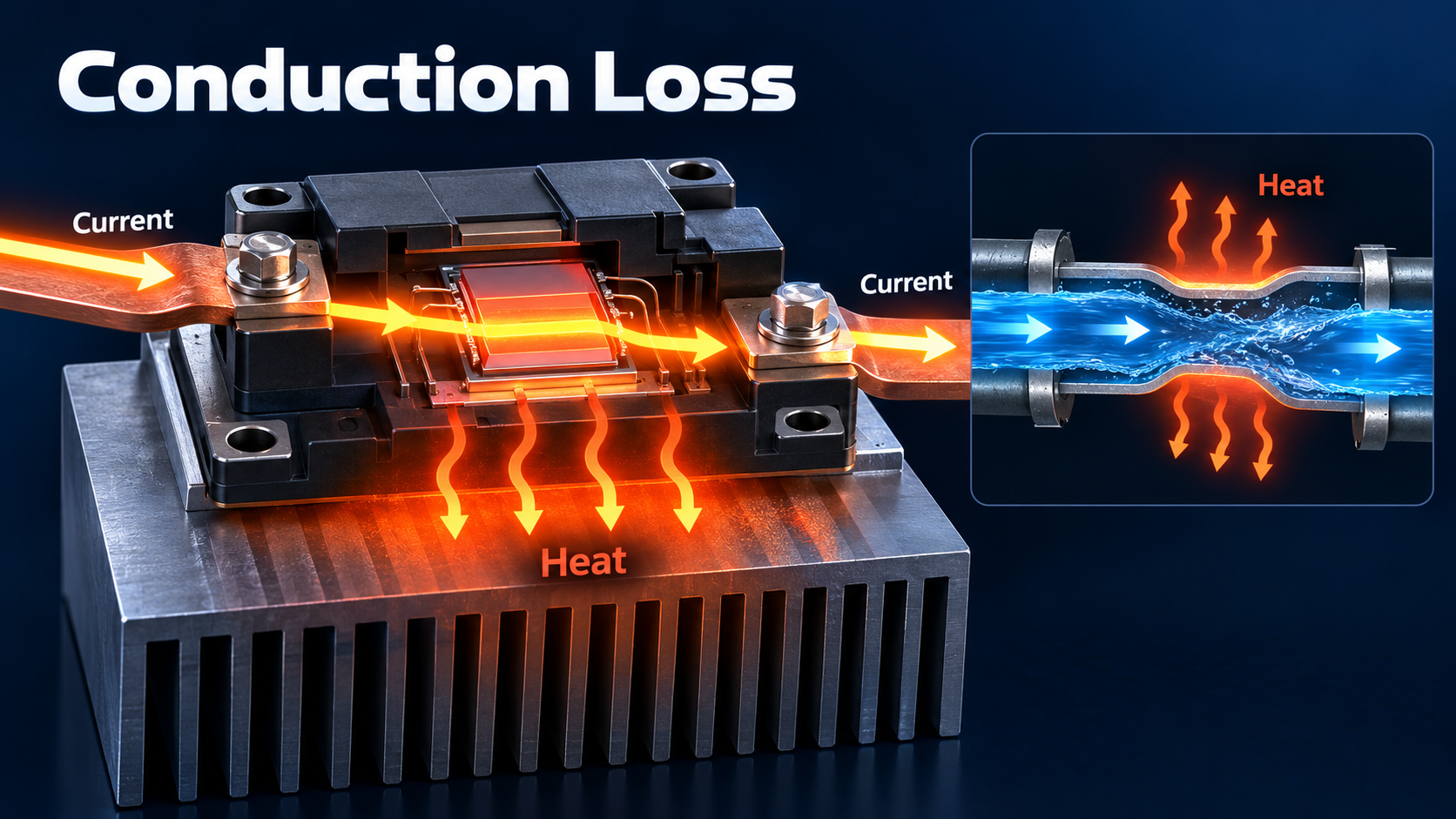

열이 발생하는 첫 번째 이유: 도통 손실

전력반도체가 켜진 상태에서 전류가 흐르면 저항이나 전압강하 때문에 전기에너지 일부가 열로 바뀝니다. 이를 Conduction Loss(도통 손실)라고 합니다. 수도관에 물이 흐를 때 마찰이 생기는 모습에 비유할 수 있습니다.

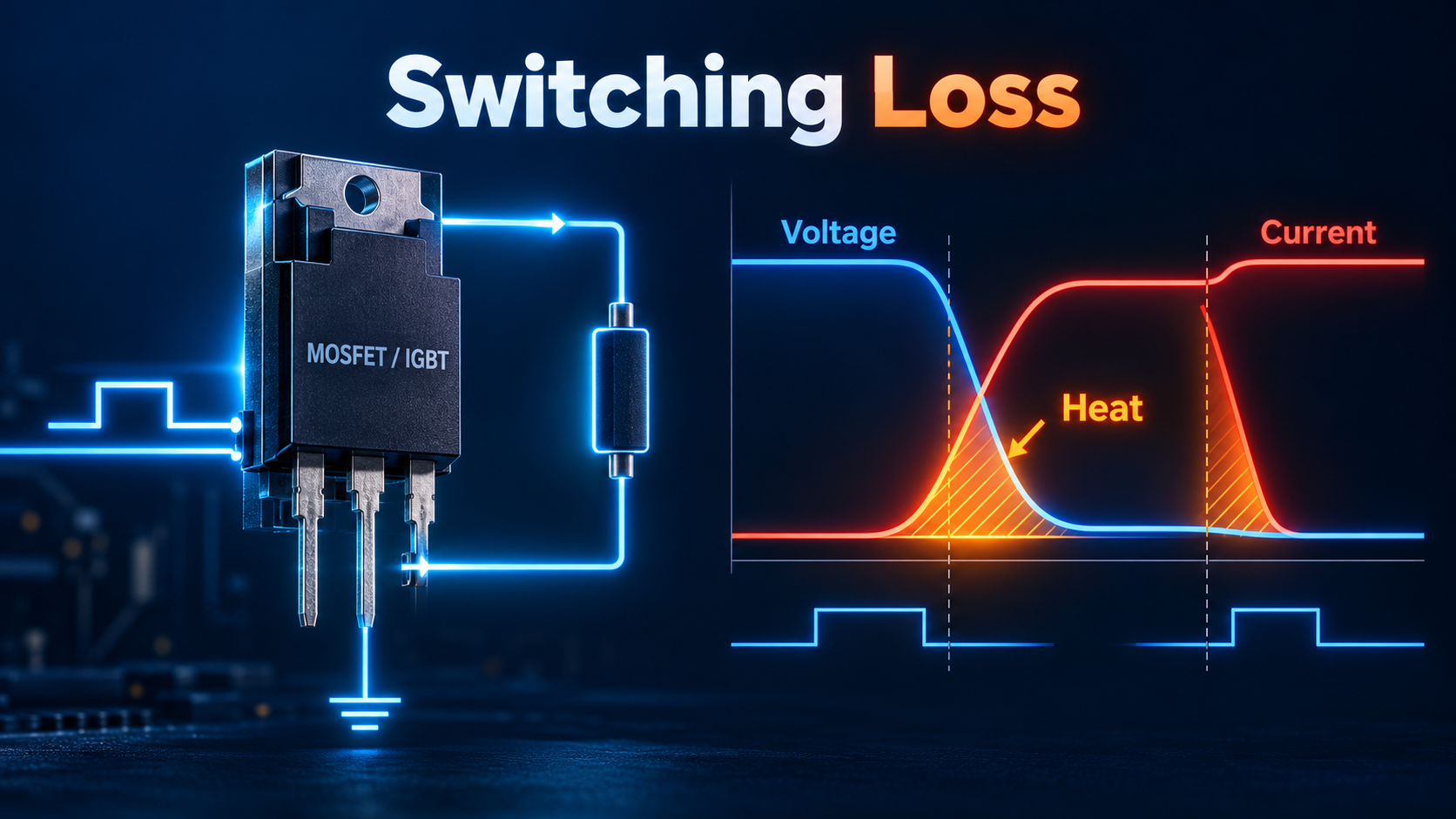

두 번째 이유: 스위칭 손실

MOSFET(금속산화막 반도체 전계효과 트랜지스터)이나 IGBT(절연 게이트 양극성 트랜지스터)는 아주 빠르게 켜졌다 꺼집니다. 전환 순간에도 전압과 전류가 겹치는 시간이 생겨 에너지 손실이 발생할 수 있습니다. 이를 Switching Loss(스위칭 손실)라고 합니다. 스위칭을 더 빠르게 하거나 횟수를 늘린다고 언제나 열이 많아지는 것은 아닙니다. 실제 발열은 소자 특성, 전류, 전압, 구동방식, 스위칭 주파수에 따라 달라집니다.

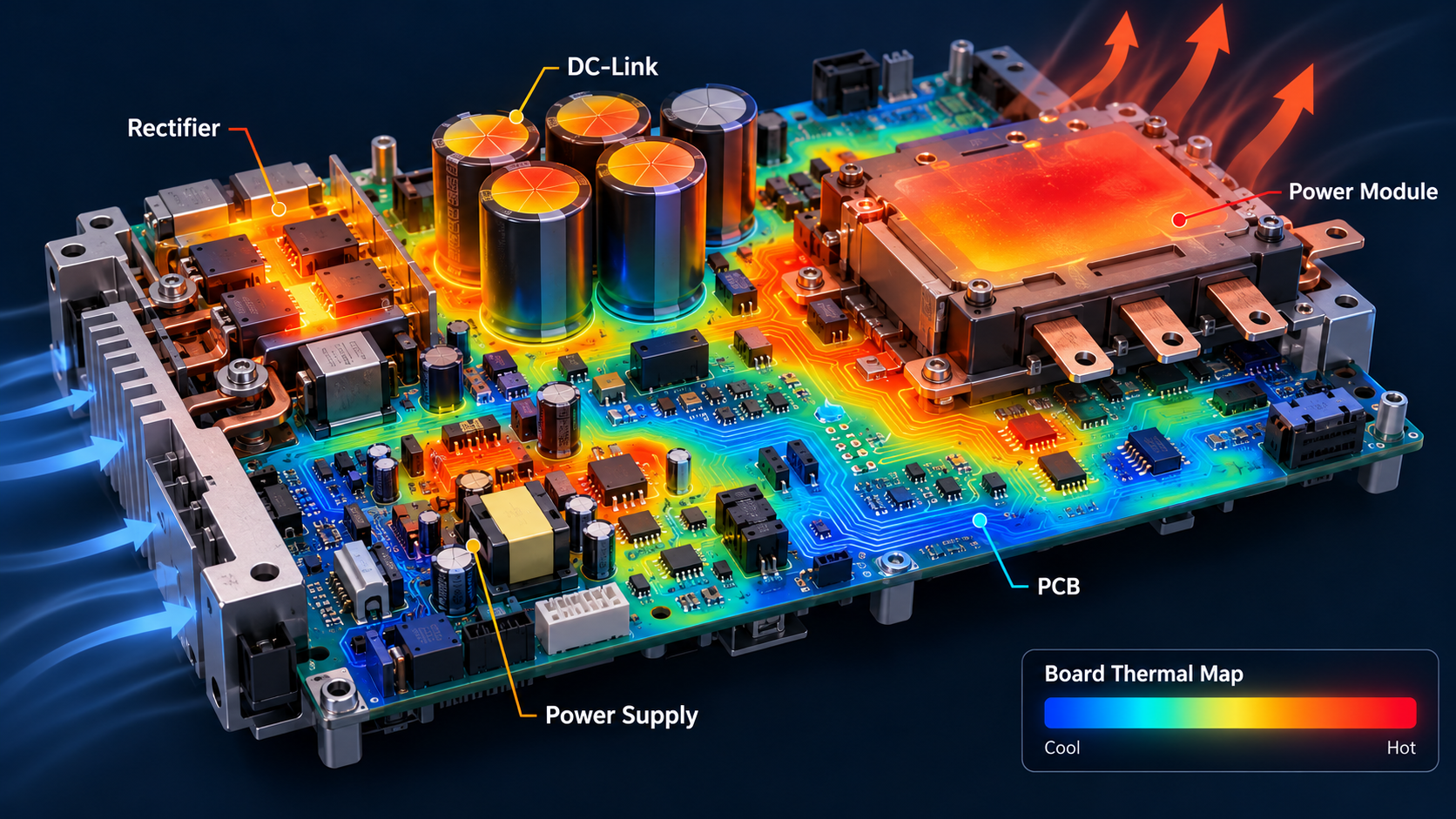

세 번째 이유: 주변 부품의 손실

인버터에는 전력반도체 외에도 정류부, DC-Link 커패시터, 전원회로, PCB 배선 등이 들어갑니다. 이 부품에서도 전기적 손실이 발생할 수 있습니다. 따라서 전력모듈 하나가 아니라 인버터 보드 전체의 온도분포를 검토해야 합니다.

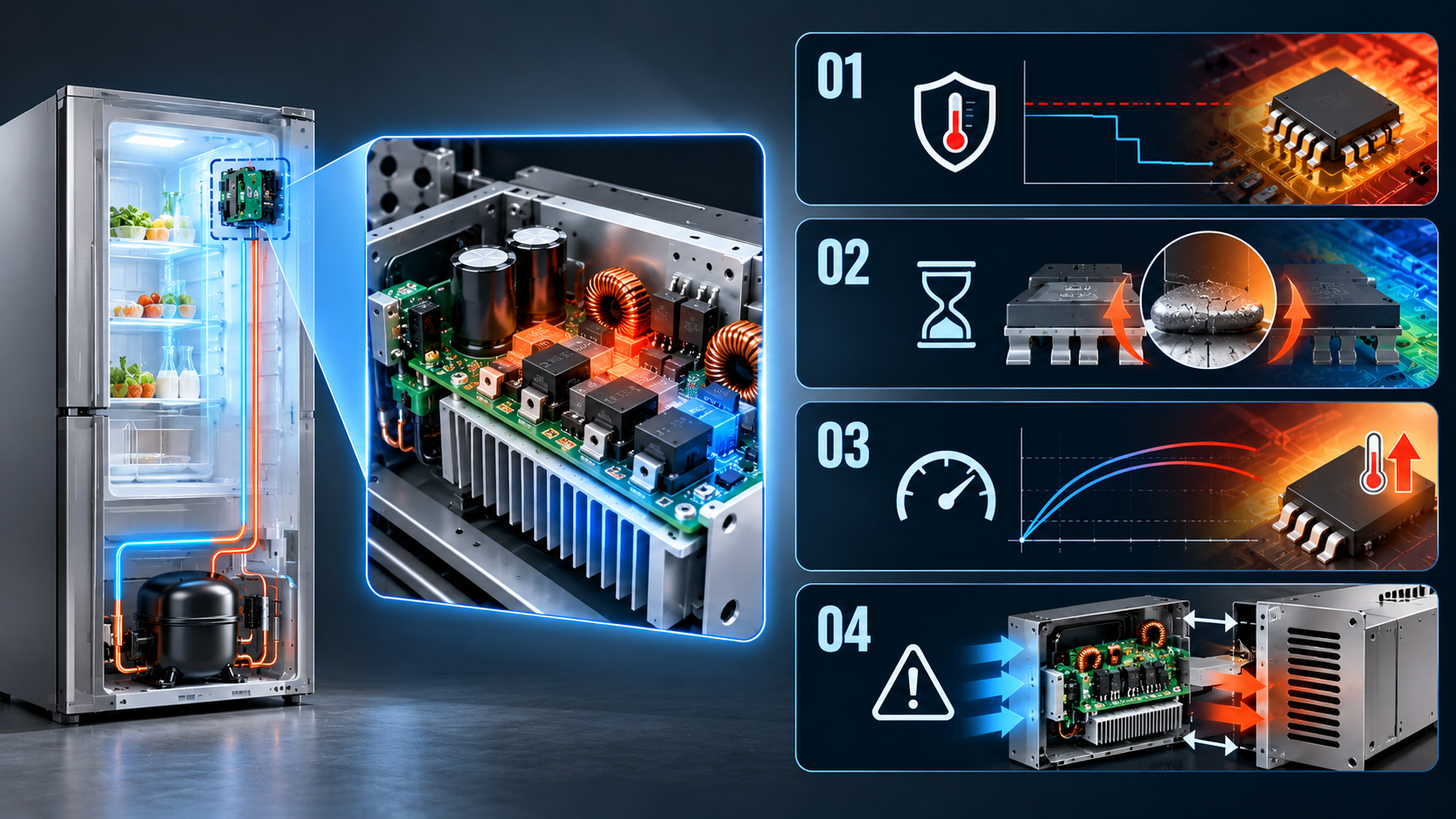

온도가 너무 높아지면 생기는 문제

01 안정성: 전력반도체의 내부 접합온도(Junction Temperature)가 허용 범위에 접근하면 보호 회로가 출력 제한이나 정지 동작을 수행할 수 있습니다. 구체적인 동작은 제품 설계에 따라 다릅니다. 02 수명: 높은 온도나 반복적인 온도 변화는 반도체 패키지와 접합부에 열적 부담을 줄 수 있습니다. 03 동작 성능: 온도 변화에 따라 소자의 전기적 특성이 달라질 수 있으므로 열설계와 제어조건을 함께 확인해야 합니다. 04 안전성: 과열 보호뿐 아니라 전기 절연, 부품 간 거리, 환기 및 외함 조건도 함께 검토해야 합니다.

03. 열은 어디로 이동하는가

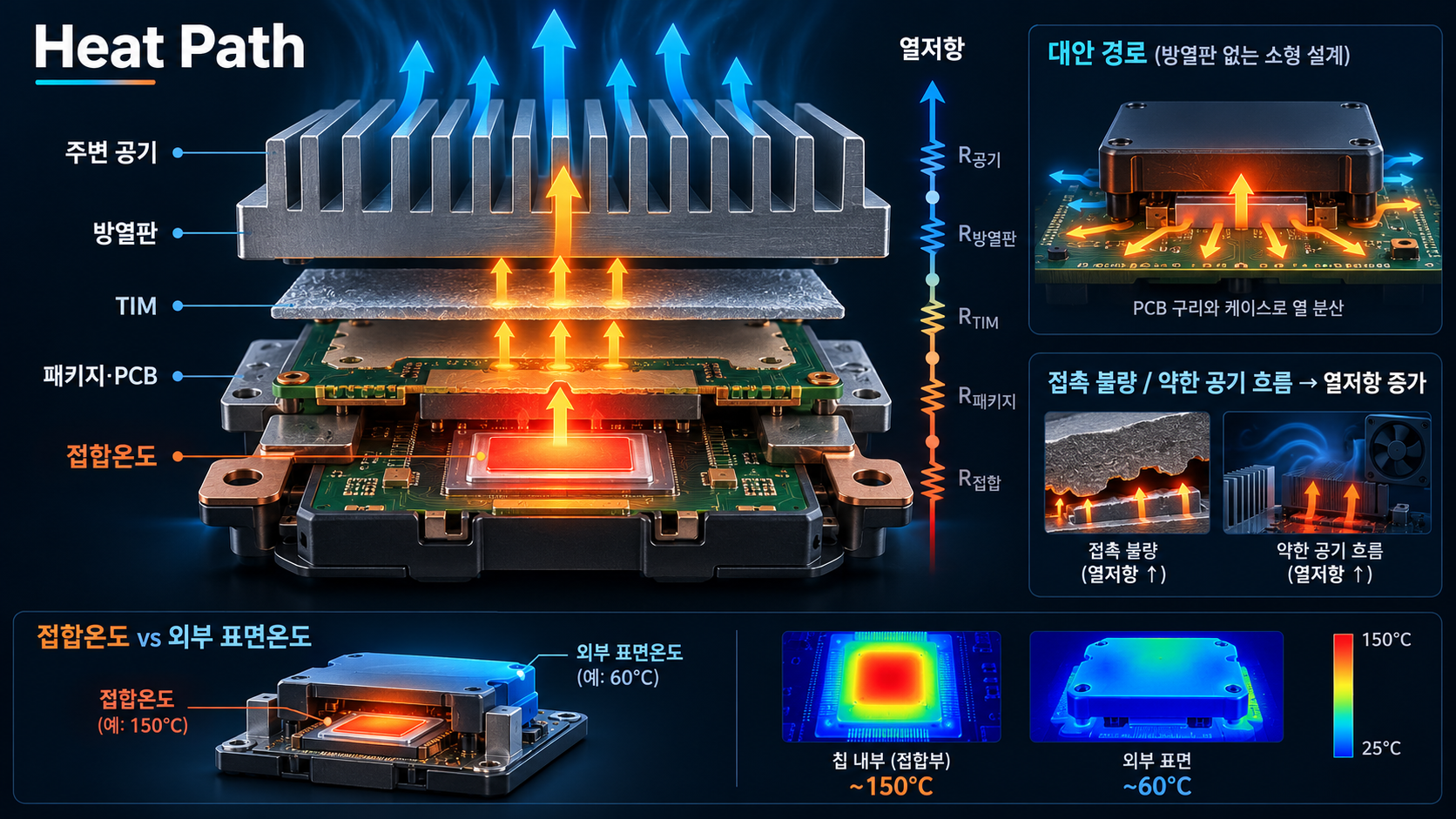

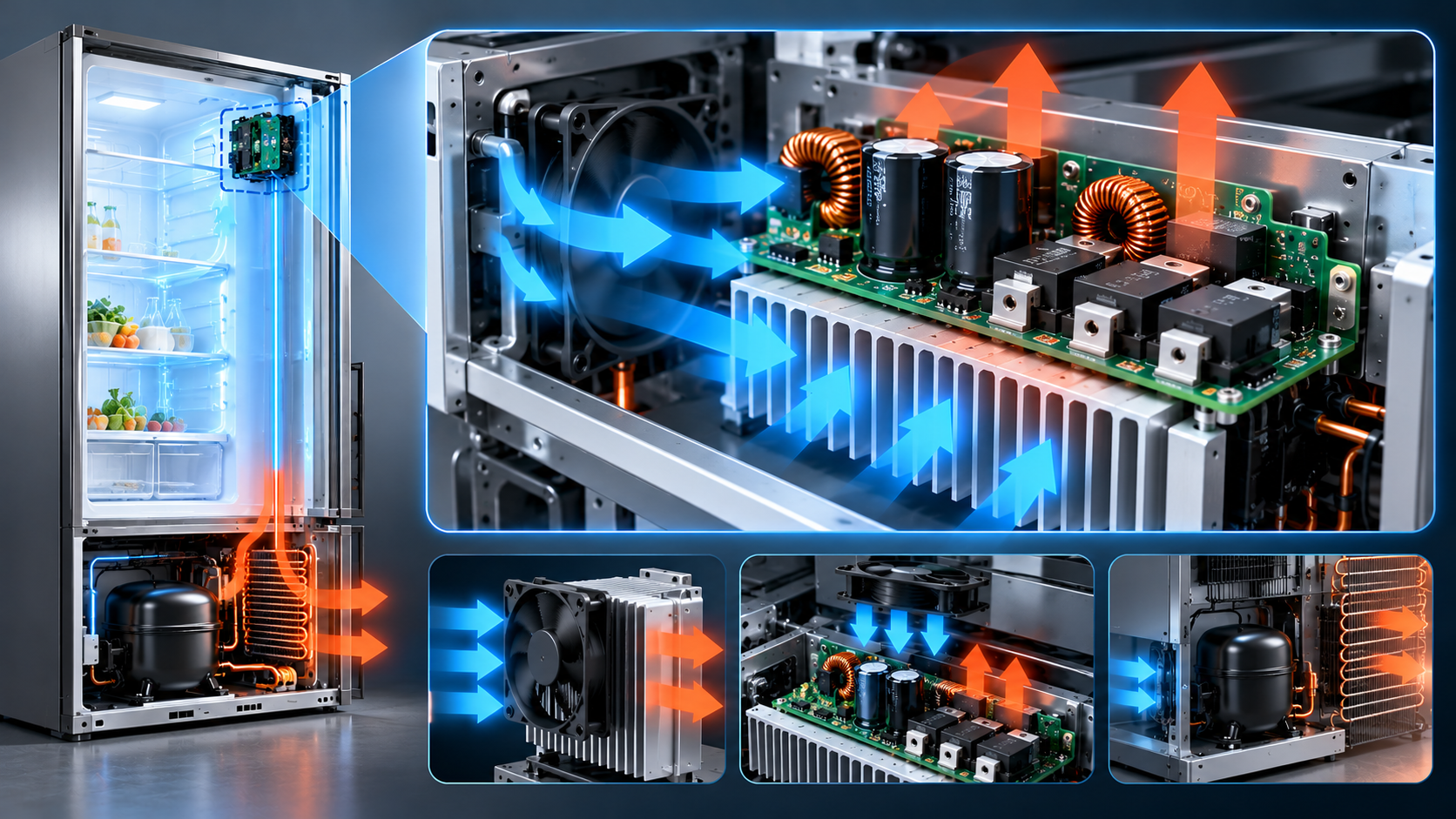

전자부품에서 발생한 열이 외부로 이동하는 길을 Heat Path(열전달 경로)라고 합니다. 방열판을 쓰는 대표적인 전력모듈을 단순화하면 아래와 같습니다. 반도체 접합부 → 패키지·PCB → TIM·방열판 → 주변 공기 Junction Temperature(접합온도)는 전력반도체 칩 내부의 온도입니다. 외함 표면이 비교적 차갑게 느껴져도 칩 내부는 더 뜨거울 수 있으므로 데이터시트의 허용 접합온도와 실제 운전조건을 함께 확인해야 합니다. Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 반도체와 방열판 사이의 접촉이 나쁘거나 공기 흐름이 부족하면 열이 머물러 소자의 온도가 높아질 수 있습니다. TIM(Thermal Interface Material, 열전달 계면재료)은 일부 설계에서 부품과 방열판 사이의 작은 틈을 메우는 재료입니다. 다만 방열판이 없는 소형 설계에서는 PCB 구리층, 패턴, 케이스 등을 통해 열을 분산시키므로 구조에 따라 실제 Heat Path가 달라집니다.

04. 엔지니어는 어떻게 해결하는가

① 전력손실부터 줄인다

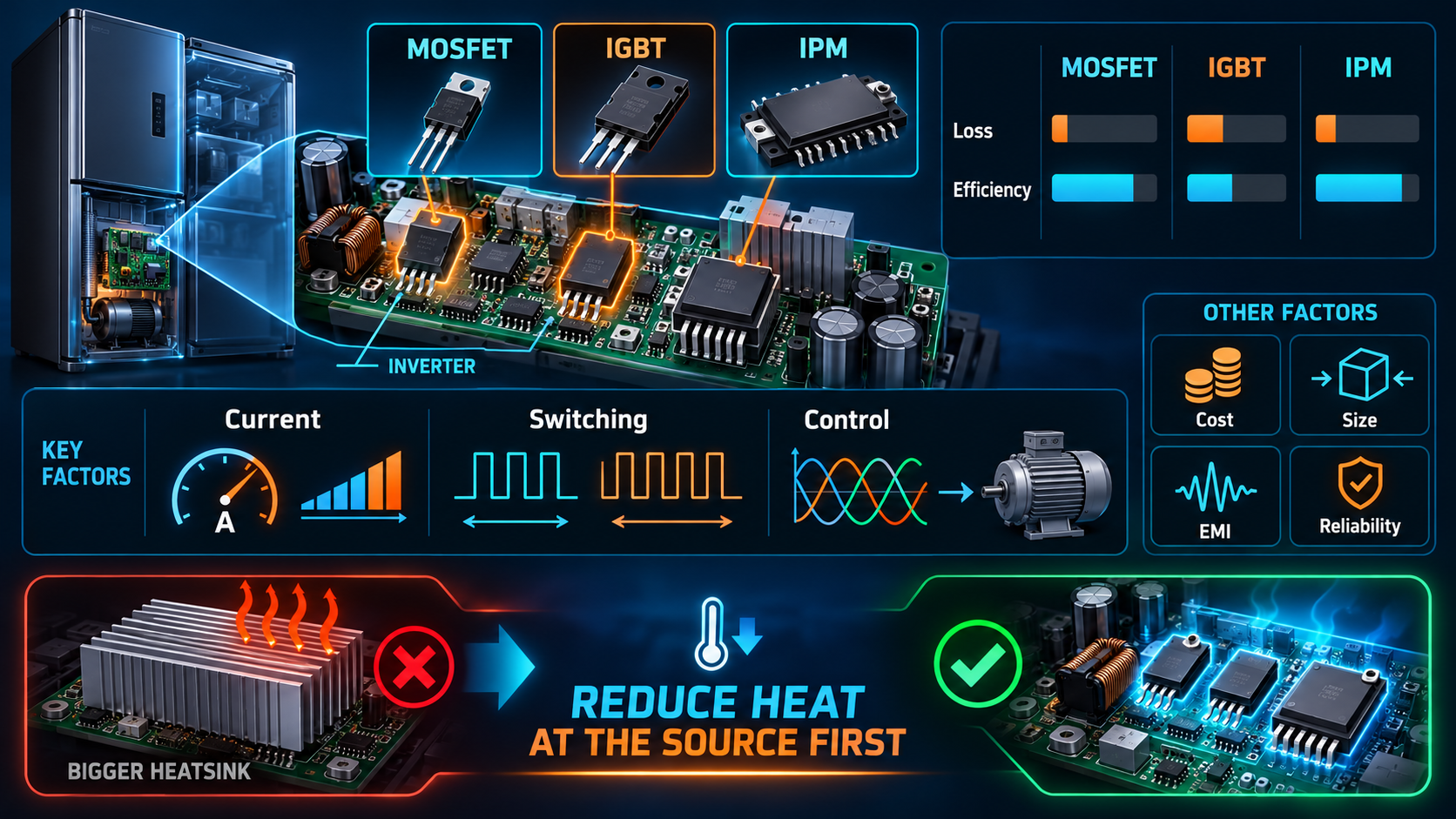

냉각 성능을 키우기 전에 인버터에서 발생하는 열을 줄일 수 있는지 확인합니다. MOSFET·IGBT·IPM(지능형 전력모듈)의 손실과 효율을 비교하고, 운전전류·스위칭 조건·모터 제어방식을 함께 검토합니다. 실제 선택은 성능뿐 아니라 가격, 크기, 전자파 간섭(EMI), 신뢰성을 함께 판단해야 합니다.

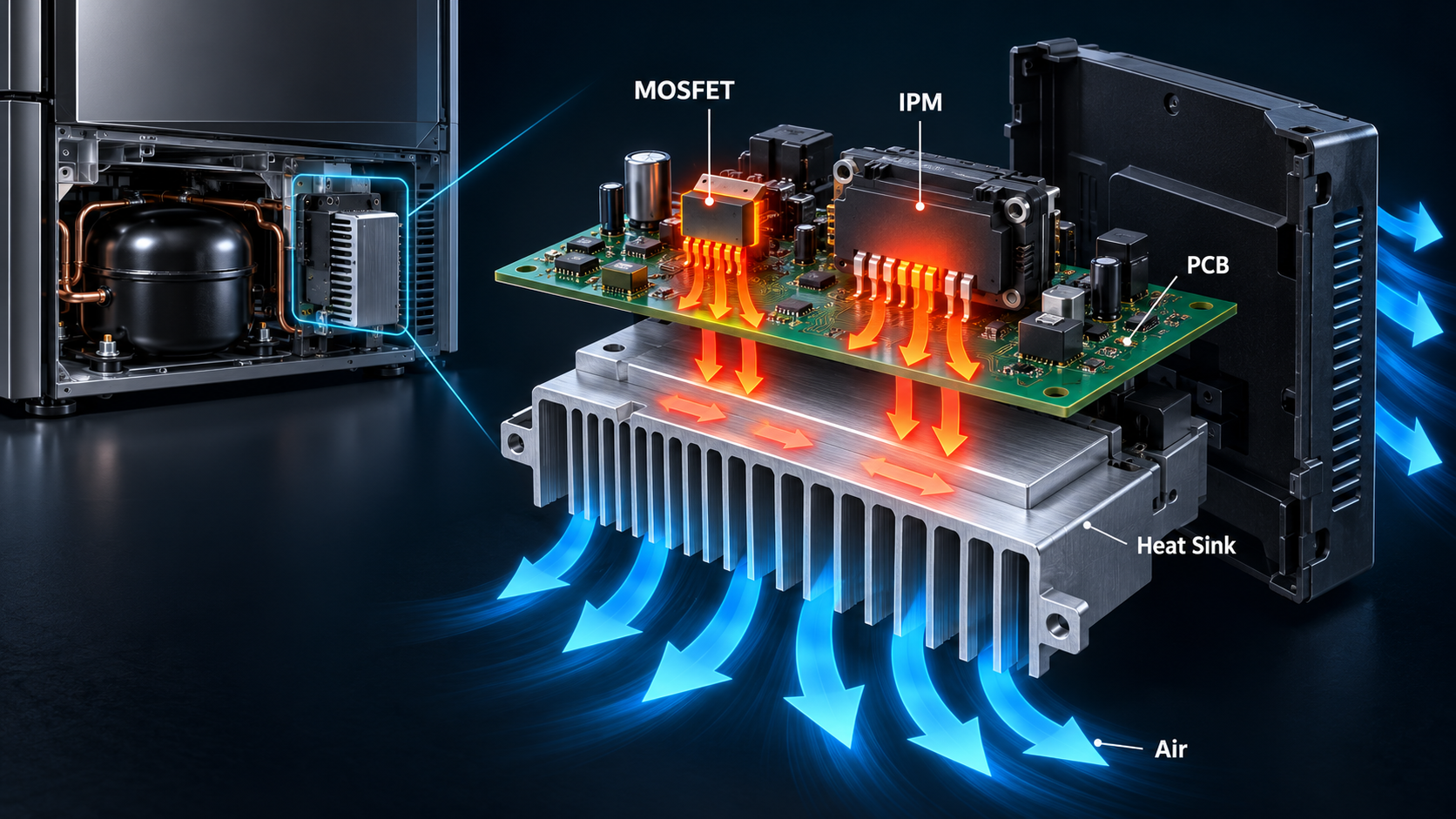

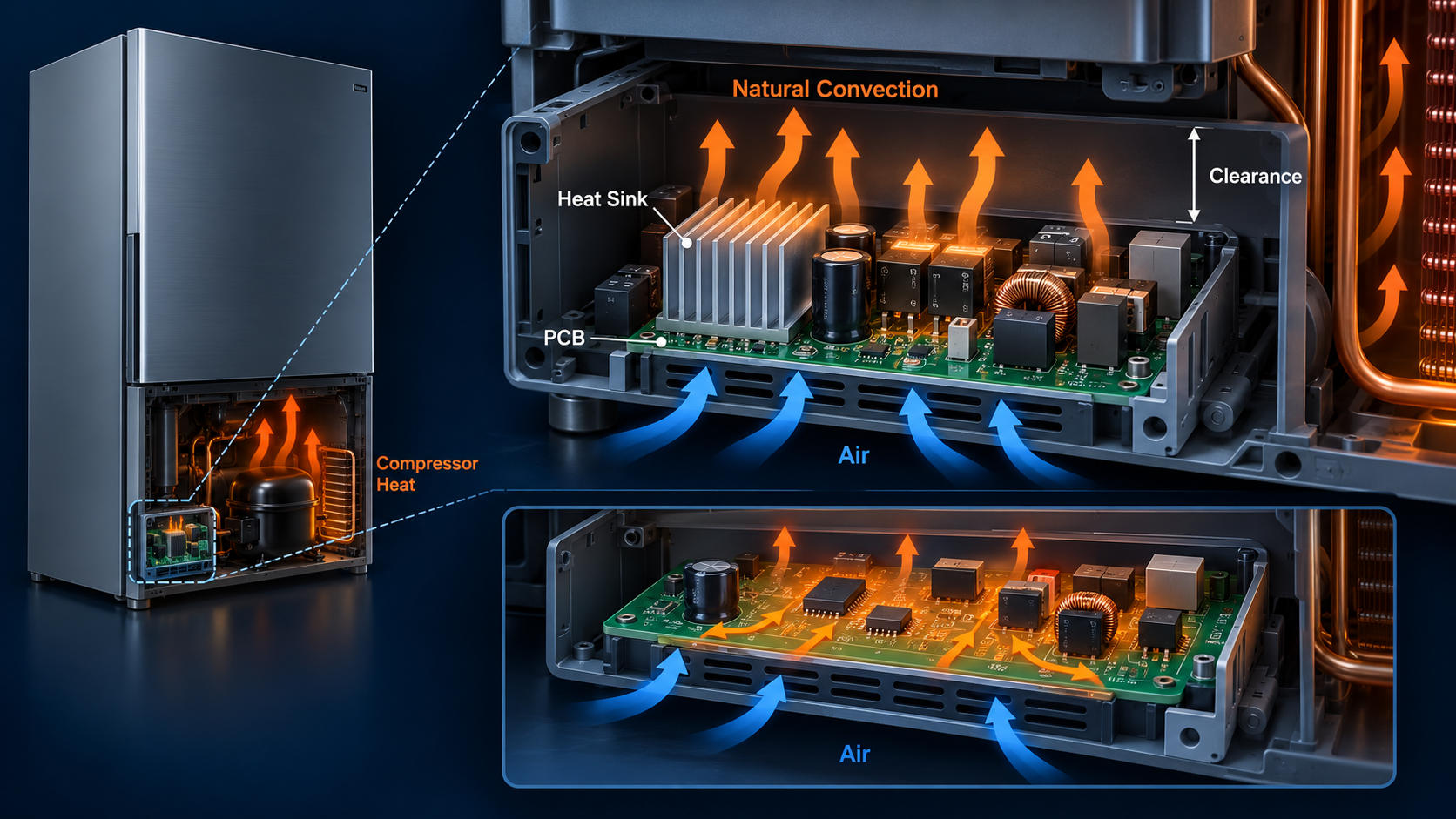

② 자연대류(수동 공랭)로 열을 배출한다

소형 냉장고 인버터 보드에서는 방열판과 주변 공기를 이용하는 방식이 적합할 수 있습니다. 자연대류(Natural Convection)는 팬이 없어도 따뜻해진 공기가 움직이며 열을 옮기는 현상입니다. 일부 저발열 설계에서는 별도 방열판 없이 PCB와 패키지의 열경로를 활용하기도 합니다. 이때 보드의 방향, 외함 안쪽 여유 공간, 주변의 압축기·응축기 열기 등을 고려해야 합니다. 열이 정체되는 공간에 보드를 설치하면 부품 온도가 예상보다 높아질 수 있습니다.

③ 필요하면 팬을 이용한 강제공랭을 검토한다

Forced-Air Cooling(강제공랭)은 팬을 이용해 공기를 흐르게 하는 방식입니다. 가전제품이나 냉각설비에는 팬이 쓰이지만, 냉장고에 있는 모든 팬이 인버터 보드를 직접 식히는 것은 아닙니다. 특정 장비에서 팬을 인버터 방열에 활용하는지 제품 구조를 확인해야 합니다.

④ PCB와 접촉면을 설계한다

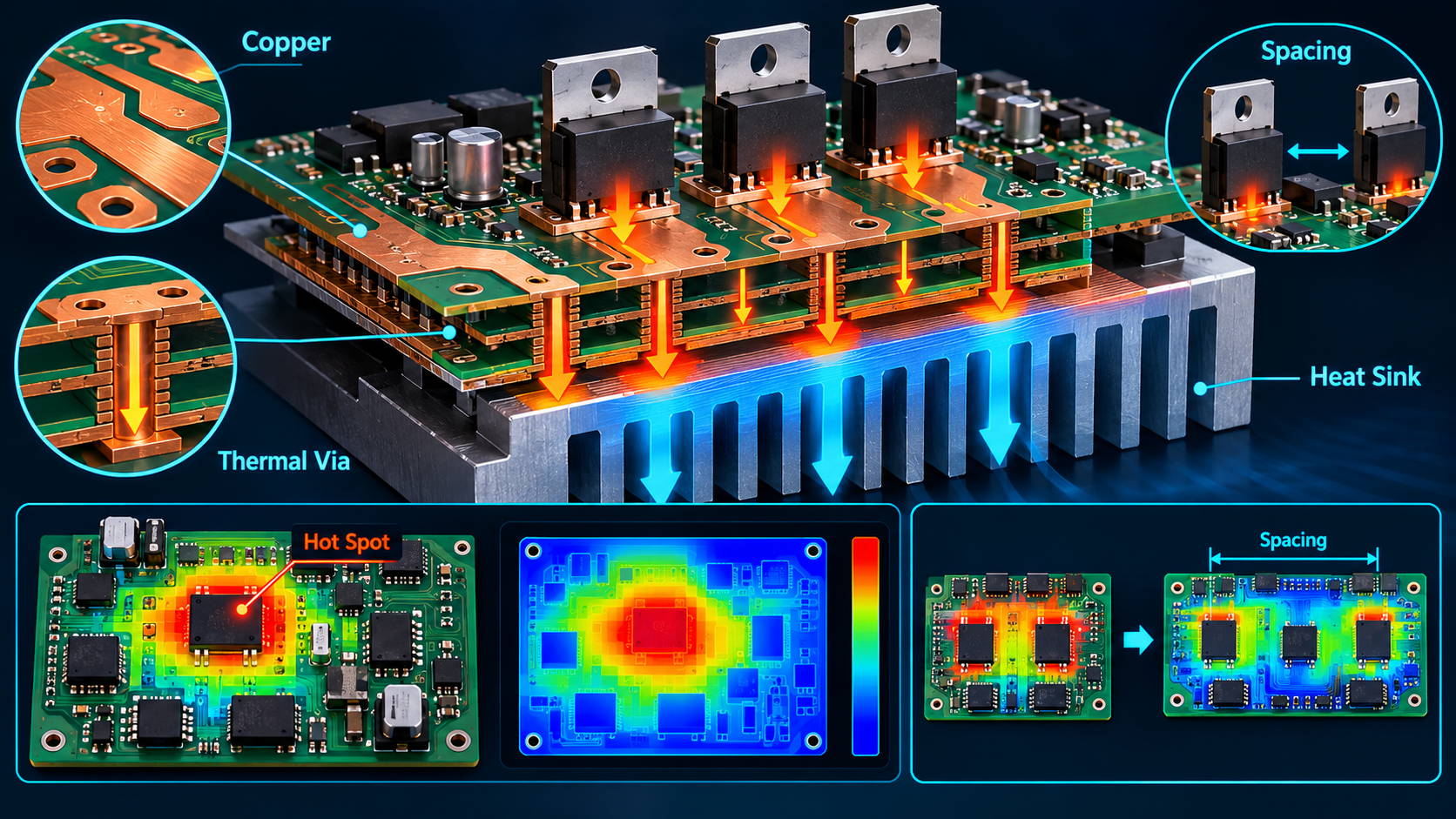

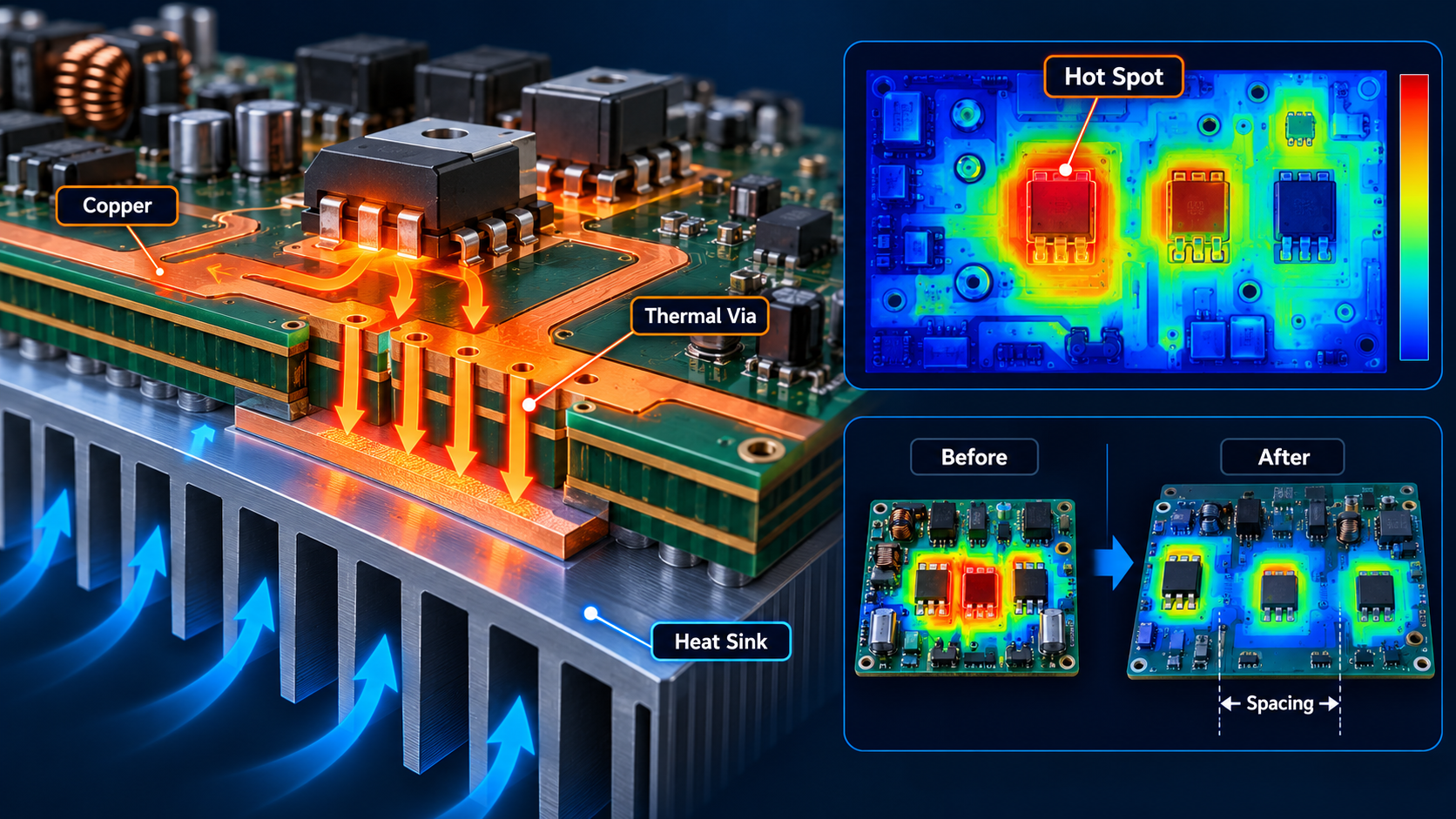

열전도성이 좋은 구리 패턴, 방열용 비아(PCB 층 사이를 연결하는 구멍), 패키지 장착 방향 및 방열판 접촉면 등을 함께 설계합니다. Hot Spot(국부 고온부)이 생기는지 살펴보고, 보드의 크기와 부품 사이 간격도 조정할 수 있습니다.

⑤ 액체냉각은 일반적인 가정용 인버터의 기본 방식이 아니다

액체냉각(Liquid Cooling)은 물이나 다른 액체로 열을 운반하는 기술입니다. 하지만 일반적인 가정용 냉장고 인버터 PCB를 냉각하는 대표 방식이라고 볼 근거는 부족합니다. 가정용 냉장고에서는 전자회로의 손실 저감과 자연대류·적절한 공기 흐름을 먼저 검토하는 것이 타당합니다. 냉장고 안의 열을 외부로 이동시키는 냉매(Refrigerant) 순환은 냉동사이클의 기능입니다. 전자회로가 냉매로 직접 냉각된다는 뜻이 아닙니다.

⑥ 열해석과 실제 시험으로 확인한다

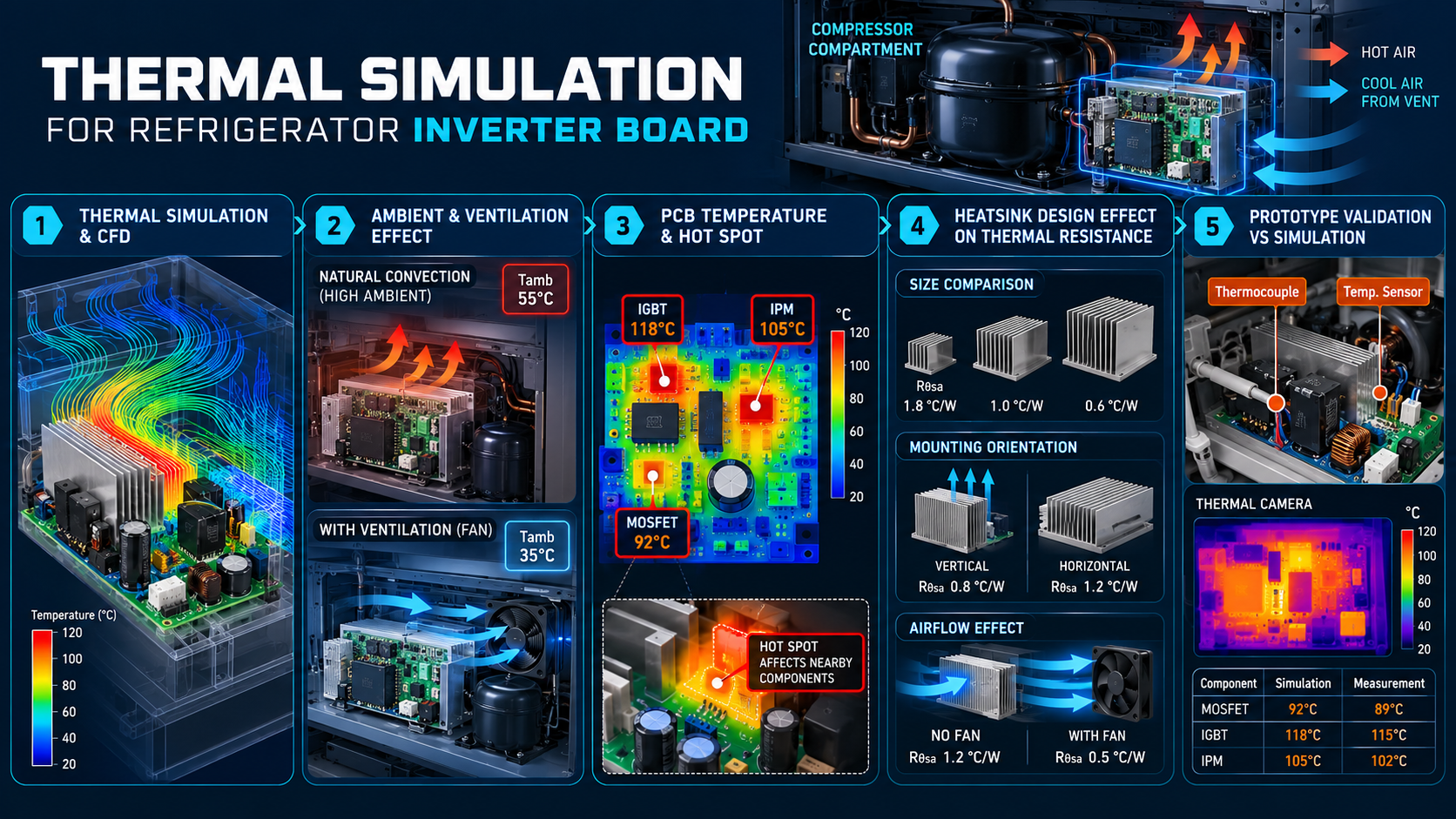

Thermal Simulation(열해석)은 컴퓨터로 전자부품의 온도를 예상하는 기술입니다. 공기 흐름이 중요하면 CFD(Computational Fluid Dynamics, 전산유체역학)로 자연대류나 팬에 따른 온도 변화를 계산할 수 있습니다. 실제 부하조건에서 MOSFET·IGBT·IPM의 최대 온도는 얼마인가? PCB의 어느 부위에 Hot Spot이 생기며 주변 부품에 영향을 주는가? 압축기 주변 공기 온도와 외함 환기 조건이 달라지면 어떻게 변하는가? 방열판 크기·장착 방향·공기 흐름을 바꾸면 열저항이 어떻게 달라지는가? 계산 후에는 시제품에서 열전대, 온도센서, 열화상 등으로 측정해 결과를 비교합니다. 열화상 카메라의 표면 측정값은 반도체 내부 접합온도와 같지 않으므로 추정모델이나 제조사 측정방법을 함께 활용해야 합니다. 손실 계산 → Thermal Simulation → 시제품·온도 측정 → 비교·개선

05. 실제 산업에서는 어디에 쓰이는가

① 가정용 인버터 냉장고

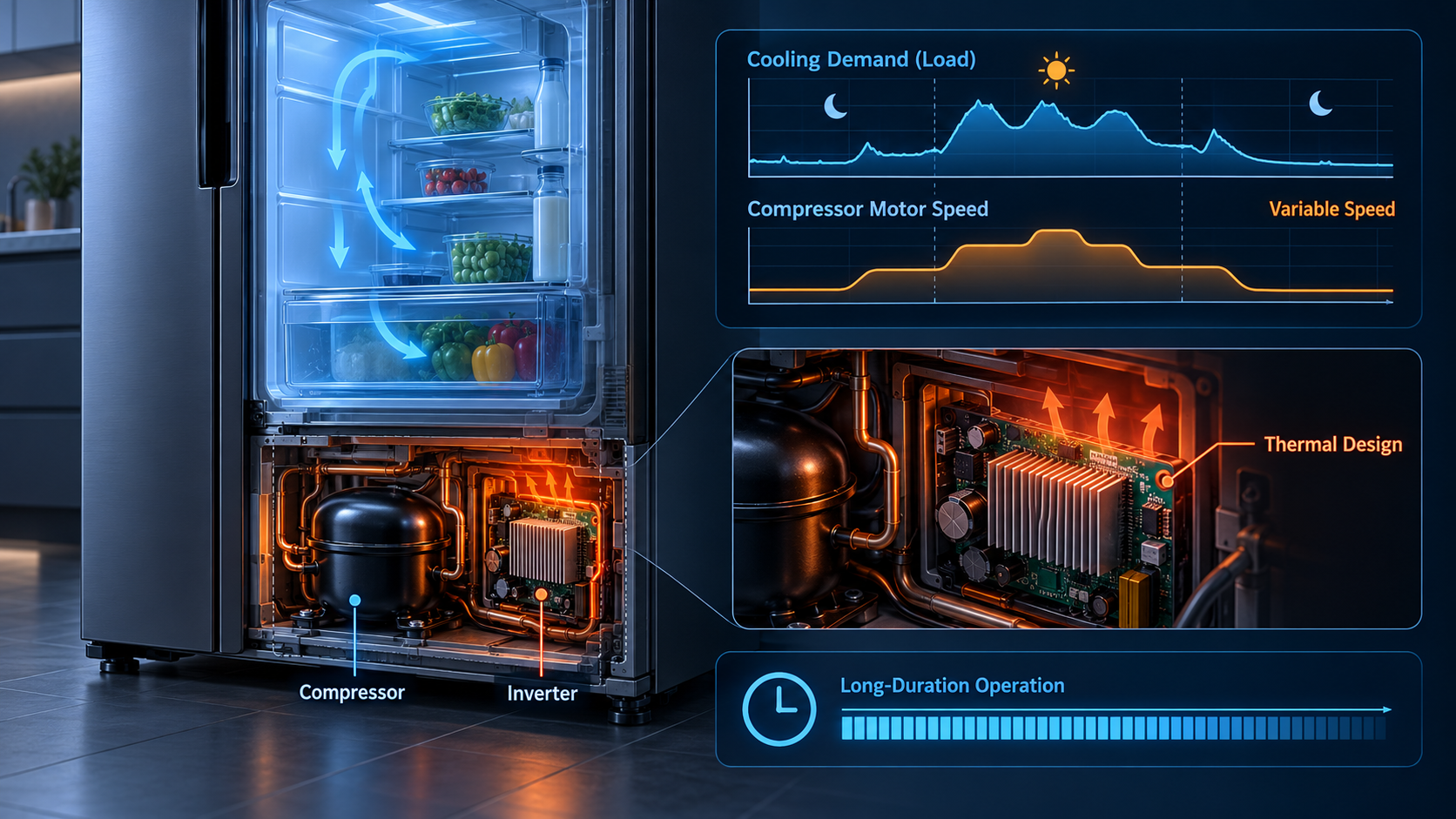

가정용 냉장고는 식품을 보관하는 동안 필요한 냉각량이 계속 달라집니다. 인버터가 장착된 압축기 시스템은 모터의 회전속도를 조절해 부하 변화에 대응할 수 있습니다. 제어보드의 열설계는 작은 공간, 주변 공기 온도, 장시간 작동조건을 고려해야 합니다.

② 냉동고와 냉장·냉동 겸용 가전

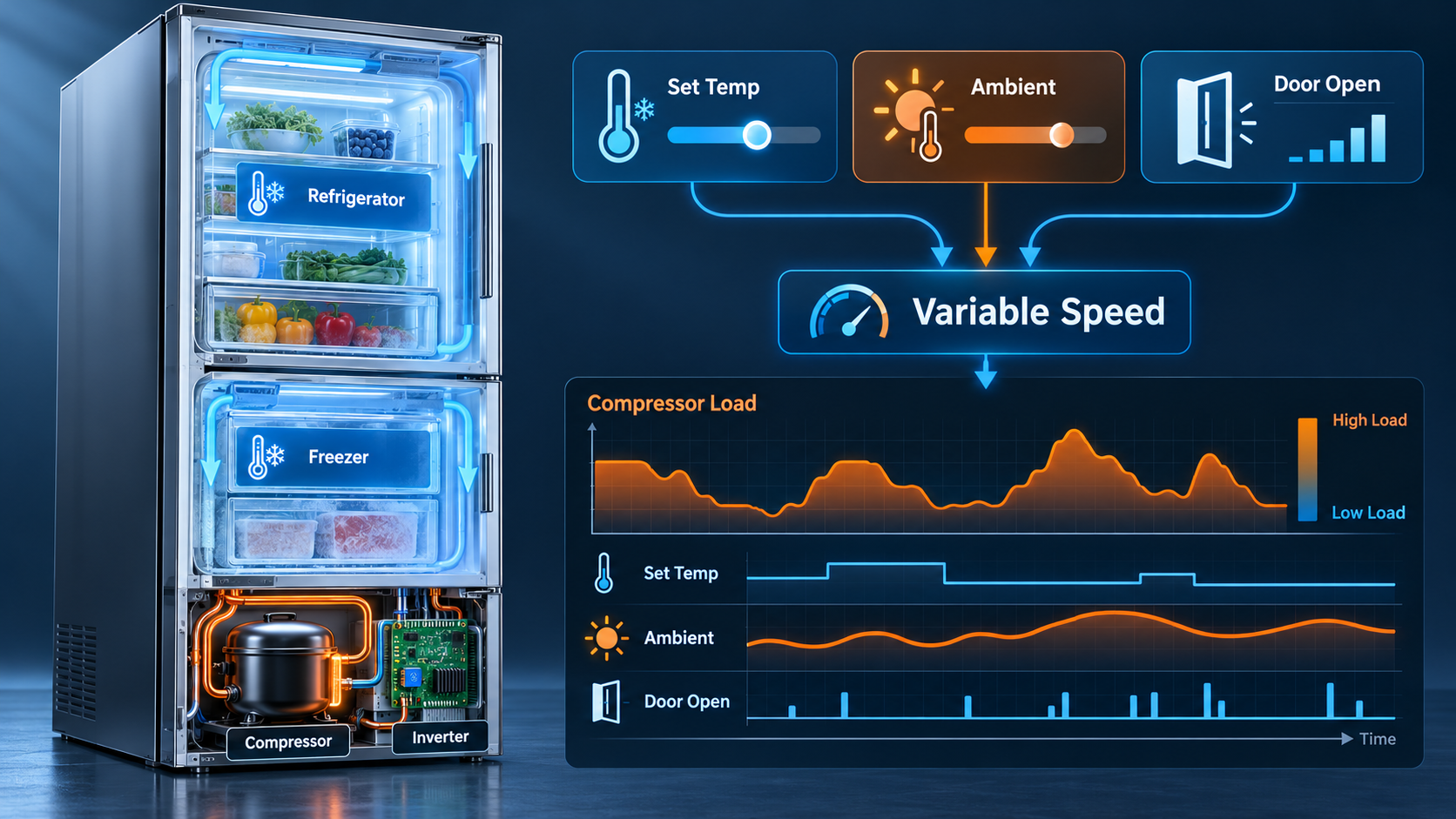

냉동고와 냉장·냉동 겸용 가전에서도 가변속 압축기 제어 기술을 사용할 수 있습니다. 설정온도와 외부 온도, 문 개폐 등 조건에 따라 모터 운전 부하가 달라집니다. 인버터는 전자부품의 열적 여유와 제어 안정성을 함께 확보해야 합니다.

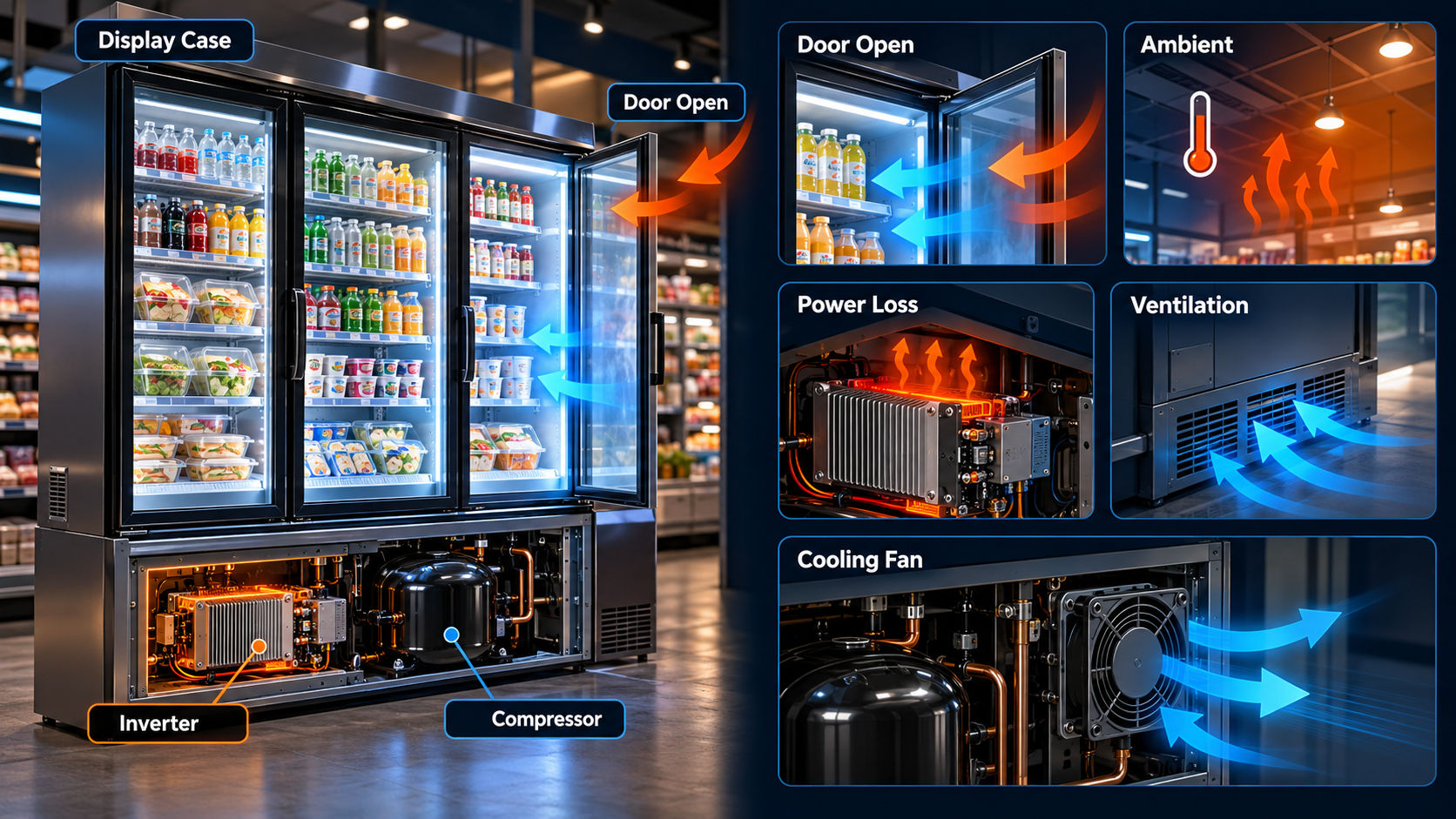

③ 상업용 쇼케이스·소형 냉장설비

상업용 냉장 쇼케이스와 소형 냉장설비에도 인버터 기반 압축기 제어가 적용될 수 있습니다. 매장에서는 잦은 문 개폐와 주변 온도 변화처럼 가정용과 다른 운전조건이 생깁니다. 따라서 적용 제품에 따라 전력모듈 손실, 외함 환기 및 냉각팬 유무를 확인해야 합니다.

06. 초보자가 헷갈리기 쉬운 점

오해 1. 냉장고는 차갑기 때문에 인버터도 차갑다?

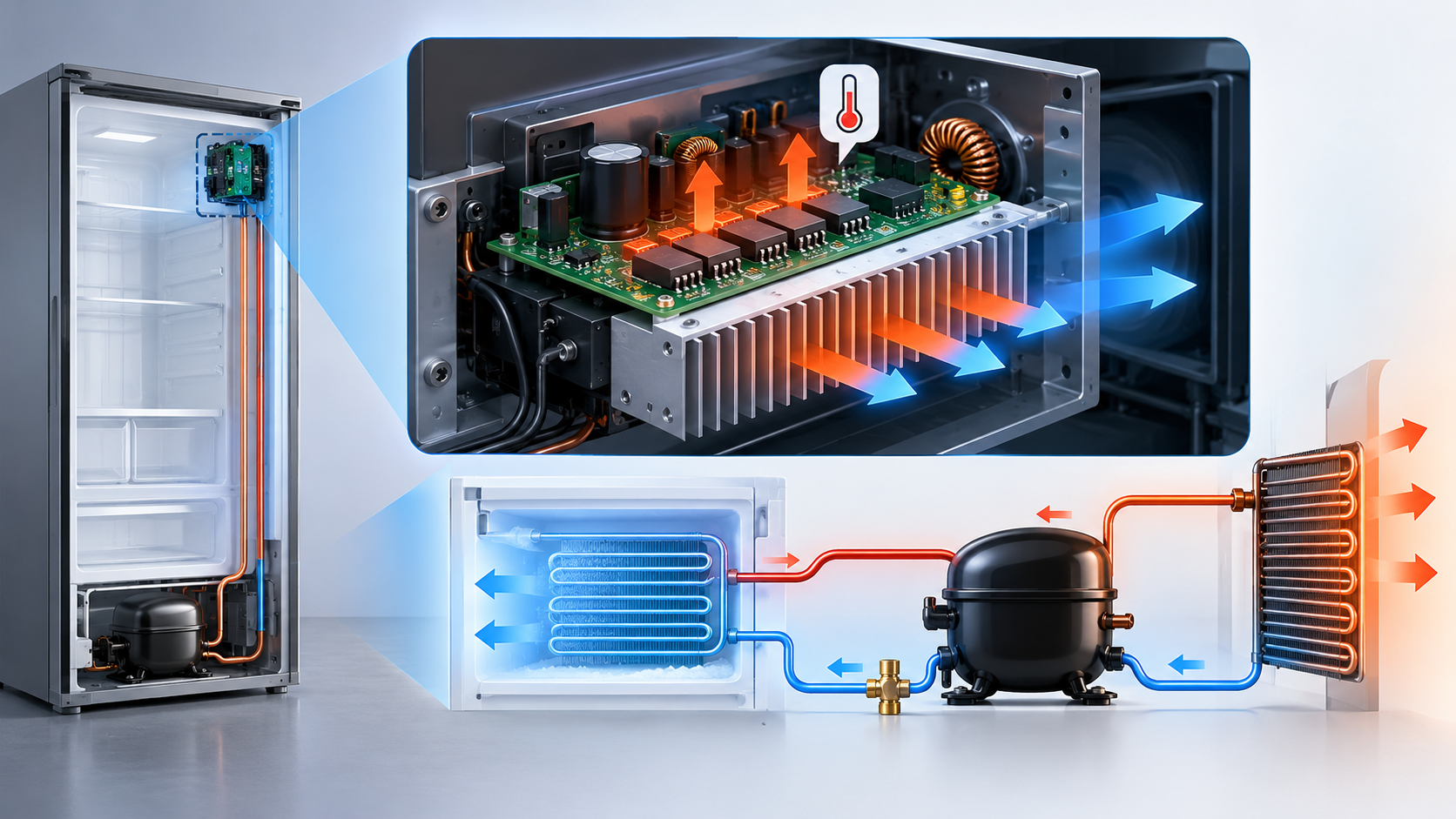

냉장고 안의 보관 공간은 차갑지만 인버터 전자회로는 보통 외부의 기계실 또는 전장부에 위치합니다. 주변에 압축기와 응축기가 있으면 오히려 높은 환경온도의 영향을 받을 수 있습니다. 냉장실 온도와 인버터 PCB 온도는 다릅니다.

오해 2. 인버터는 전기를 아끼니 발열이 거의 없다?

가변속 제어는 냉각 부하에 대응해 시스템 에너지 사용을 줄이는 데 도움이 될 수 있습니다. 하지만 인버터의 전력반도체에는 도통 손실과 스위칭 손실이 존재합니다. 시스템 에너지 절감 가능성과 전자회로 자체의 무발열은 다른 문제입니다.

오해 3. 방열판이 클수록 무조건 성능이 좋아진다?

방열판 성능은 크기만으로 결정되지 않습니다. 패키지 접촉면, 공기의 흐름, 주변 온도와 장착 방향도 중요합니다. 저손실 소형 회로에서는 방열판 없는 설계가 가능할 수 있지만, 실제 적용 여부는 제조사 열설계 기준으로 판단해야 합니다.

07. 앞으로 무엇이 중요해질까

① 더 낮은 손실의 전력반도체

냉장고는 오랜 시간 전기를 사용하는 가전제품입니다. 따라서 특히 저부하 운전에서의 효율과 전력소모를 줄이려는 노력이 중요합니다. MOSFET, IGBT, 일부 GaN 기반 소자 등은 설계조건에 따라 검토할 수 있으며, 새로운 소자가 모든 조건에서 유리한 것은 아닙니다.

② 작은 보드에서도 가능한 열관리

가전제품의 공간을 효율적으로 사용하려면 전장부가 작아야 할 수 있습니다. 그러나 부품을 밀집시키면 열이 모일 수 있으므로 PCB 열확산 경로, 외함 설계, 부품 간 간격을 함께 살펴야 합니다. 소형화와 신뢰성의 균형이 중요한 과제입니다.

③ 제어 소프트웨어와 열설계의 연결

인버터의 발열은 회전속도뿐 아니라 전력반도체의 동작조건에도 영향을 받습니다. 앞으로도 모터 제어 알고리즘과 전력손실 계산, 실제 온도시험을 함께 활용하는 접근이 유용할 것입니다. 목표는 회로만 차갑게 만드는 것이 아니라 냉장고 전체가 안정적으로 작동하도록 설계하는 것입니다.
