AESA 레이더는 왜 뜨거워질까? 송수신 모듈의 발열 원리와 항공우주·방산 냉각 기술
AESA 레이더는 수많은 안테나 소자와 송수신 회로를 이용해 전파의 방향을 전자적으로 바꾸는 장비입니다. 전파를 증폭하고 전자회로를 동작시키는 과정에서 열이 발생하며, 온도가 지나치게 높아지면 부품 신뢰성과 신호 특성에 영향을 줄 수 있습니다. 발열 원인부터 Heat Path, 공랭·액체냉각, 열해석과 측정까지 쉽게 살펴봅니다.

핵심요약
01AESA 레이더는 수많은 안테나 소자와 송수신 회로를 이용해 전파의 방향을 전자적으로 바꾸는 장비입니다.
02전파를 증폭하고 전자회로를 동작시키는 과정에서 열이 발생하며, 온도가 지나치게 높아지면 부품 신뢰성과 신호 특성에 영향을 줄 수 있습니다.
03발열 원인부터 Heat Path, 공랭·액체냉각, 열해석과 측정까지 쉽게 살펴봅니다.

01. 한눈에 이해하기
AESA(Active Electronically Scanned Array, 능동전자주사식 위상배열) 레이더는 안테나 전체를 물리적으로 돌리지 않아도 전파가 향하는 방향을 빠르게 바꿀 수 있는 레이더입니다. 여러 안테나 소자의 전파 타이밍을 정교하게 조절해 탐지할 방향을 바꿉니다. 레이더 안에는 전파를 보내고 받는 송수신(T/R, Transmit/Receive) 회로가 여러 개 배치됩니다. 특히 전파를 강하게 만드는 전력증폭기(PA, Power Amplifier)가 전기를 사용하면서 많은 열을 발생시킬 수 있습니다. 이 열이 한곳에 모이면 전자부품의 온도가 높아지고, 장시간 동작 시 성능의 일관성과 신뢰성에 부담이 될 수 있습니다. 따라서 AESA 레이더에서는 전파를 잘 보내는 설계와 열을 잘 내보내는 설계를 함께 고려해야 합니다.

02. 왜 열이 문제가 되는가
레이더는 전파를 내보낸 뒤 물체에 반사되어 돌아온 신호를 분석합니다. AESA 레이더에서는 여러 송수신 채널이 이 과정을 함께 수행합니다. 전파를 만드는 데 사용한 전기에너지가 모두 전파로 바뀌는 것은 아니므로 일부는 열로 변합니다.

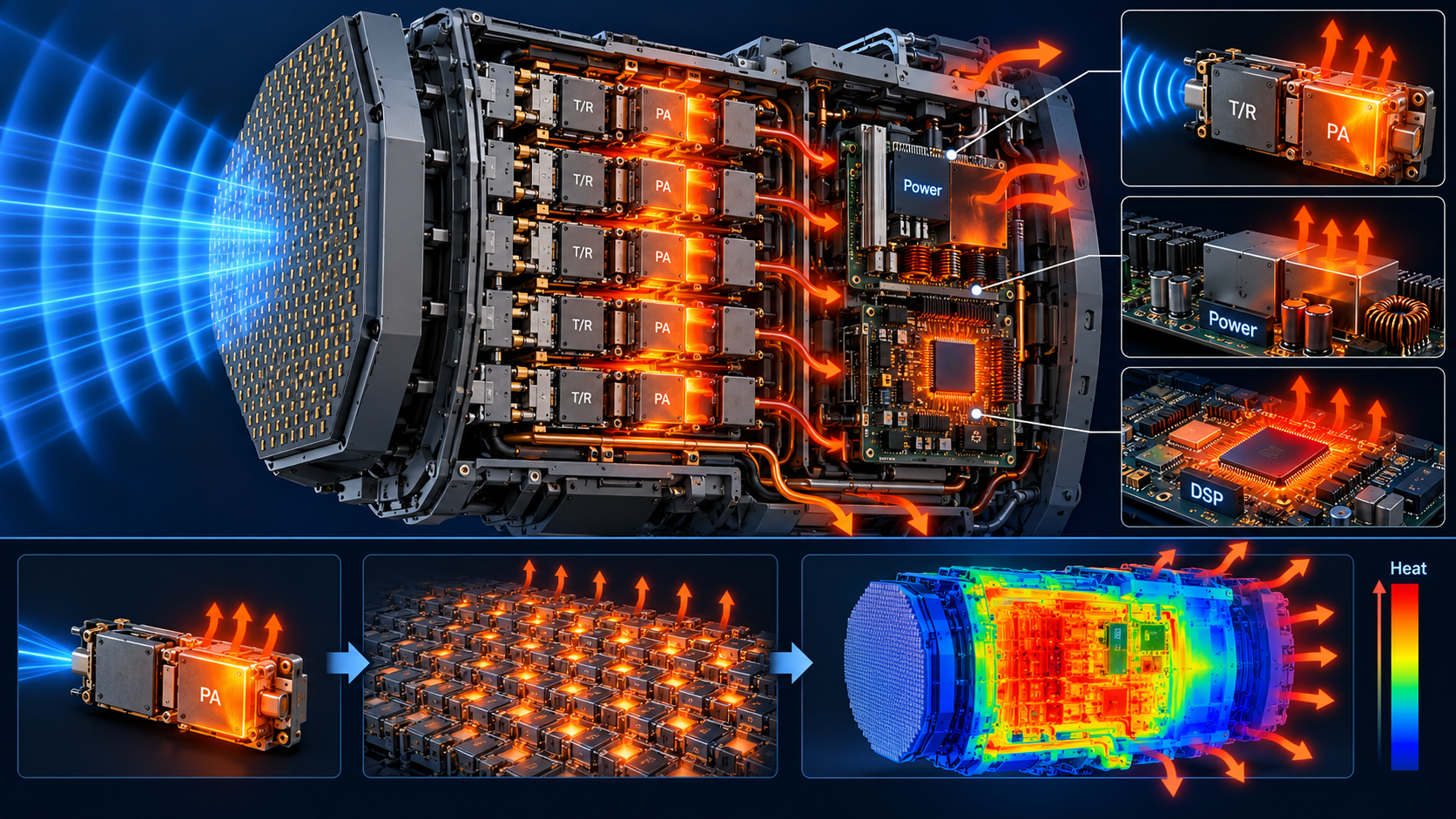

① 전력증폭기(PA)가 큰 발열원이 되는 이유
송신 회로의 전력증폭기는 전파 신호의 출력을 높입니다. 하지만 증폭기에는 손실이 있어 사용한 전력의 일부가 열이 됩니다. 높은 출력이 필요한 조건에서는 이 열을 효과적으로 처리하는 일이 중요해집니다. AESA 레이더는 여러 송수신 채널을 함께 사용하므로, 개별 부품의 발열이 크지 않더라도 시스템 전체의 열부하는 커질 수 있습니다. 전원관리 회로와 디지털 신호처리 부품 역시 열을 만듭니다.

② GaN을 사용해도 냉각이 필요한 이유
GaN(Gallium Nitride, 질화갈륨)은 높은 출력과 효율을 구현할 수 있어 레이더용 전력증폭기에 활용되는 반도체 재료입니다. 특정 설계에서 전력 손실을 줄이는 데 유리할 수 있지만, 전기적 손실이 사라지는 것은 아닙니다. 즉 “GaN은 열이 나지 않는다”가 아니라 “요구 성능과 운전조건에 따라 효율적으로 전력을 증폭할 수 있다”는 표현이 정확합니다. 실제 발열은 소자의 효율, 구동조건, 출력, 냉각구조에 따라 달라집니다.

③ 온도가 높아지면 나타날 수 있는 영향

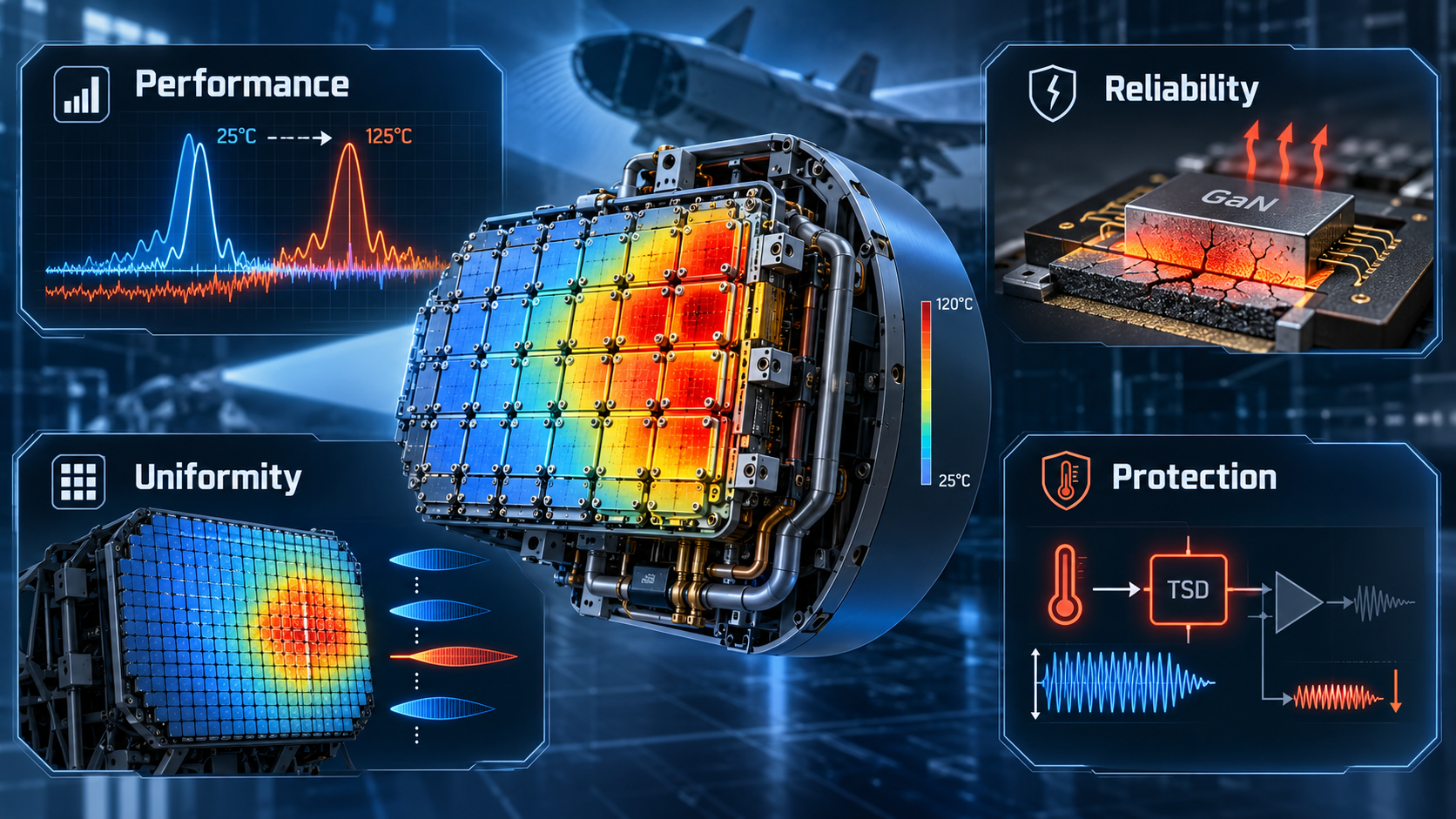

• 성능: 온도 변화로 증폭기 이득이나 위상 등 신호 특성이 달라질 수 있어 보정과 열관리가 필요합니다. • 신뢰성: 반도체 접합부 온도가 허용 범위에 가까워지면 장기적인 신뢰성 확보가 어려워질 수 있습니다. • 균일성: 배열의 일부 영역만 뜨거우면 채널 간 동작조건이 달라져 신호 일치도를 관리하기 어려워질 수 있습니다. • 보호 동작: 설계에 따라 높은 온도에서 출력을 줄이거나 보호 기능을 작동시킬 수 있습니다. 적용 여부는 시스템마다 다릅니다.

03. 열은 어디로 이동하는가

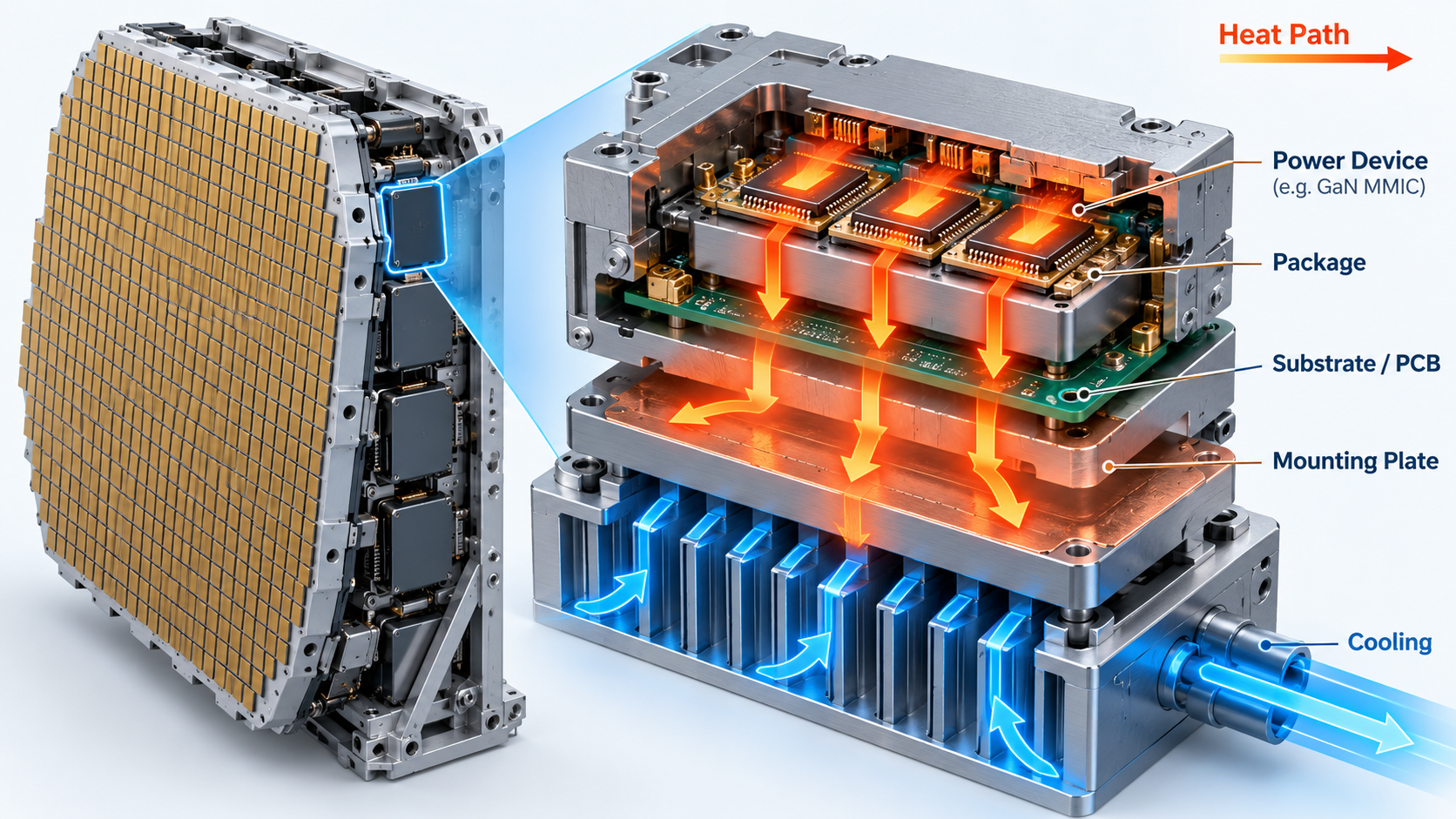

열이 발생한 뒤 장비 밖으로 빠져나가는 길을 Heat Path(열전달 경로)라고 합니다. AESA 레이더에서는 각 전력반도체에서 생긴 열을 패키지와 기판, 냉각 구조물로 전달해야 합니다.
Junction Temperature와 Thermal Resistance
Junction Temperature(접합온도)는 반도체 칩 내부의 온도를 뜻합니다. 장비 케이스를 손으로 만져 차갑다고 해서 칩 내부까지 같은 온도라는 의미는 아닙니다. Thermal Resistance(열저항)는 열이 이동하기 어려운 정도입니다. 칩과 방열판 사이에 열이 잘 전달되지 않는 부분이 있으면 칩 내부 온도는 더 높아질 수 있습니다. TIM(Thermal Interface Material, 열전달 계면재료)은 접촉면의 작은 틈을 줄여 열전달을 돕는 재료입니다. AESA 설계에서는 여러 채널의 온도가 얼마나 다른지, 열이 어느 부분에서 막히는지, 방열 구조가 전파의 전기적 동작에 영향을 주지는 않는지까지 함께 검토해야 합니다.
04. 엔지니어는 어떻게 해결하는가
냉각방식은 레이더의 출력뿐 아니라 설치 공간, 무게, 주위 온도, 전원과 정비 조건을 함께 고려해 결정합니다. 모든 AESA 레이더가 동일한 냉각방식을 쓰는 것은 아닙니다.

① 공랭냉각(Air Cooling)

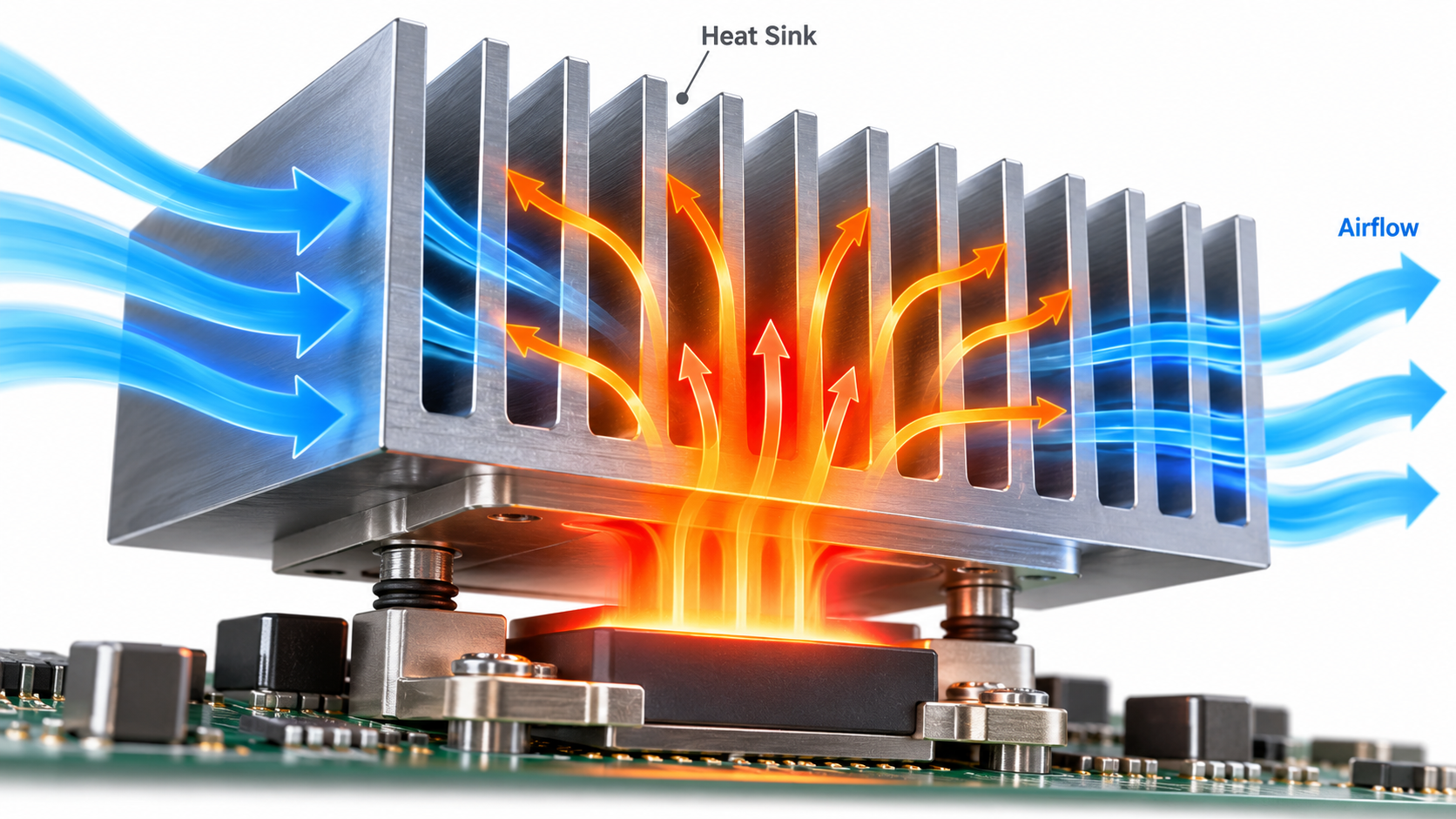

방열판(Heat Sink)이 부품의 열을 넓게 퍼뜨리고 팬 또는 자연스러운 공기의 움직임으로 열을 외부에 전달합니다. 구조가 비교적 단순하지만 필요한 공기 유량과 외기 조건, 소음·먼지 관리 등을 고려해야 합니다.

② 전도냉각(Conduction Cooling)

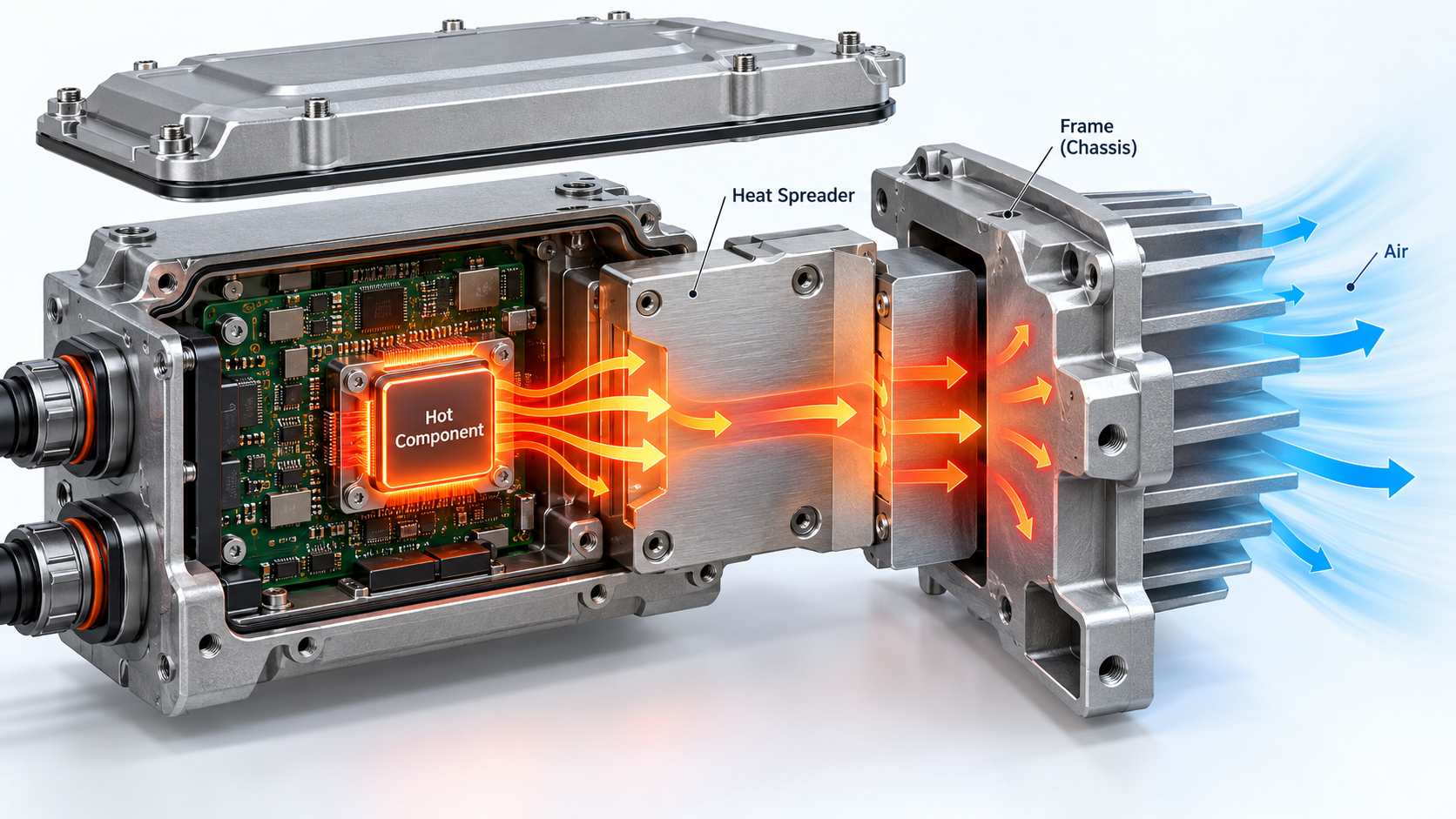

열이 잘 전달되는 금속 구조물이나 Heat Spreader(열확산판)를 이용해 부품의 열을 장비 프레임으로 이동시키는 방식입니다. 좁은 공간이나 밀폐형 전자장비에서 방열 경로를 확보할 때 중요하게 검토할 수 있습니다. 전도냉각은 열을 최종적으로 없애는 것이 아니라 다른 위치로 옮기는 과정입니다. 프레임으로 전달된 열도 결국 공기나 냉각유체 같은 외부 열배출 수단을 통해 방출되어야 합니다.

③ 액체냉각(Liquid Cooling)

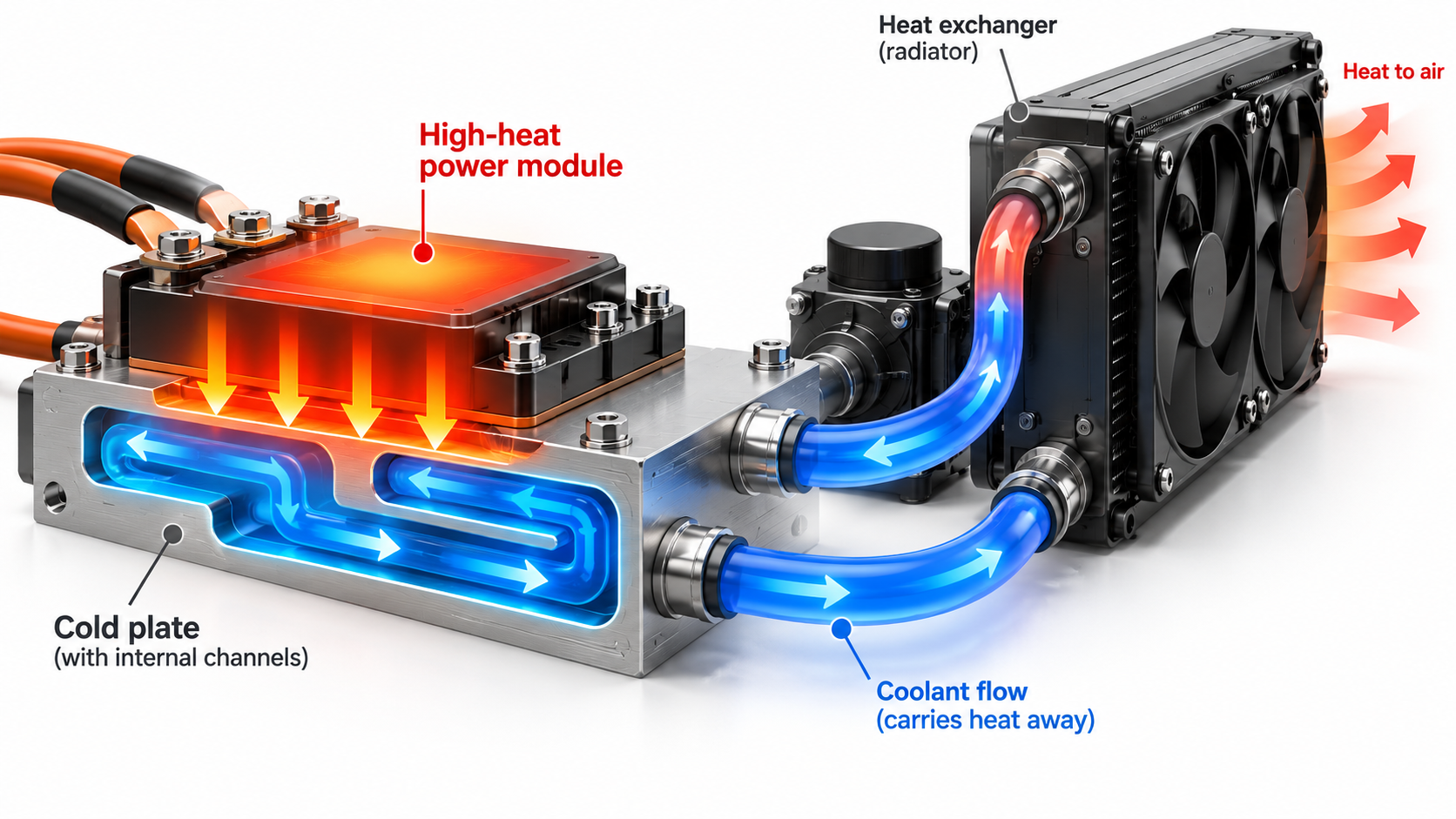

높은 열부하를 처리해야 하는 일부 시스템은 Cold Plate(냉각판)와 냉각유체를 이용합니다. 열이 냉각판으로 전달되면 내부를 흐르는 유체가 이를 가져가 열교환기로 운반합니다. 다만 액체냉각은 펌프와 배관, 누설 방지, 유지보수, 무게와 공간 등의 조건을 고려해야 합니다. 따라서 열부하가 높다고 무조건 액체냉각을 선택하는 것은 아닙니다.

④ 열해석과 CFD는 무엇을 확인할까?

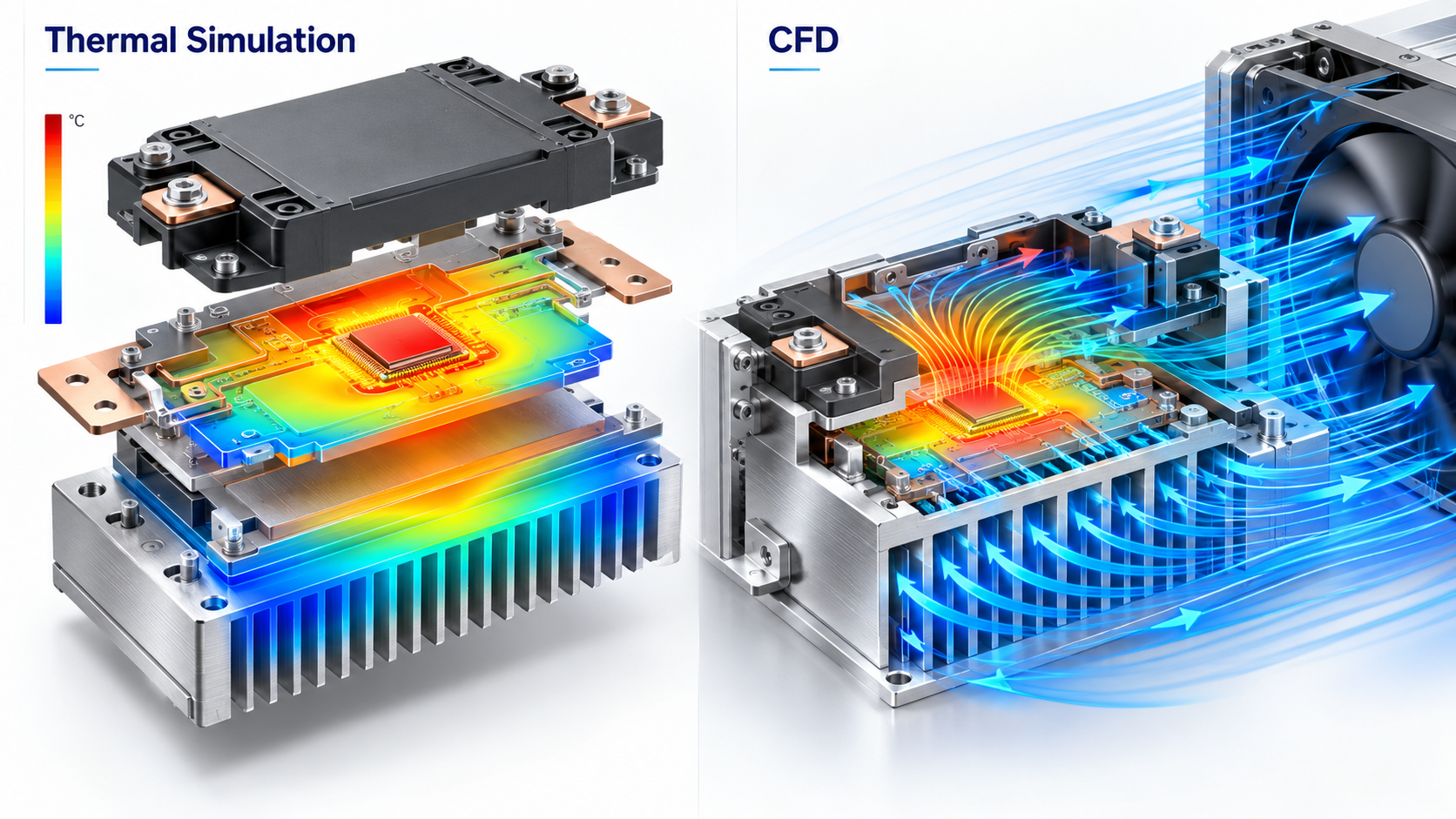

Thermal Simulation(열해석)은 컴퓨터로 부품과 구조물의 온도 및 열의 이동을 예측하는 방법입니다. CFD(Computational Fluid Dynamics, 전산유체역학)는 팬이 만든 공기 흐름이나 냉각유체의 움직임을 해석하는 데 사용할 수 있습니다. • 전력증폭기와 주변 회로 중 어느 위치가 가장 뜨거운가? • 열이 패키지에서 Heat Sink 또는 Cold Plate까지 잘 이동하는가? • 배열 전체의 온도 차이가 커지는 구간은 어디인가? • 공기·냉각유체의 흐름과 열교환이 충분한가? • 재료나 구조를 바꾸면 온도분포가 어떻게 달라지는가?
⑤ 실제 측정으로 검증한다

실제 부품과 장비의 온도를 측정해 시뮬레이션 결과와 비교합니다. 센서, 열화상 측정, 시험용 계측장비 등을 활용할 수 있지만 모든 위치의 접합온도를 직접 측정할 수 있는 것은 아닙니다. 필요하면 제조사 열모델이나 전기적 특성 기반의 추정방법을 이용합니다. 온도뿐 아니라 신호 이득, 위상 특성, 반복 동작의 안정성도 함께 평가하는 것이 중요합니다. 설계의 흐름은 “문제 정의 → 열해석 → 시제품 제작 → 온도·RF 시험 → 모델 보정 → 구조 개선”으로 정리할 수 있습니다.
05. 실제 산업에서는 어디에 쓰이는가

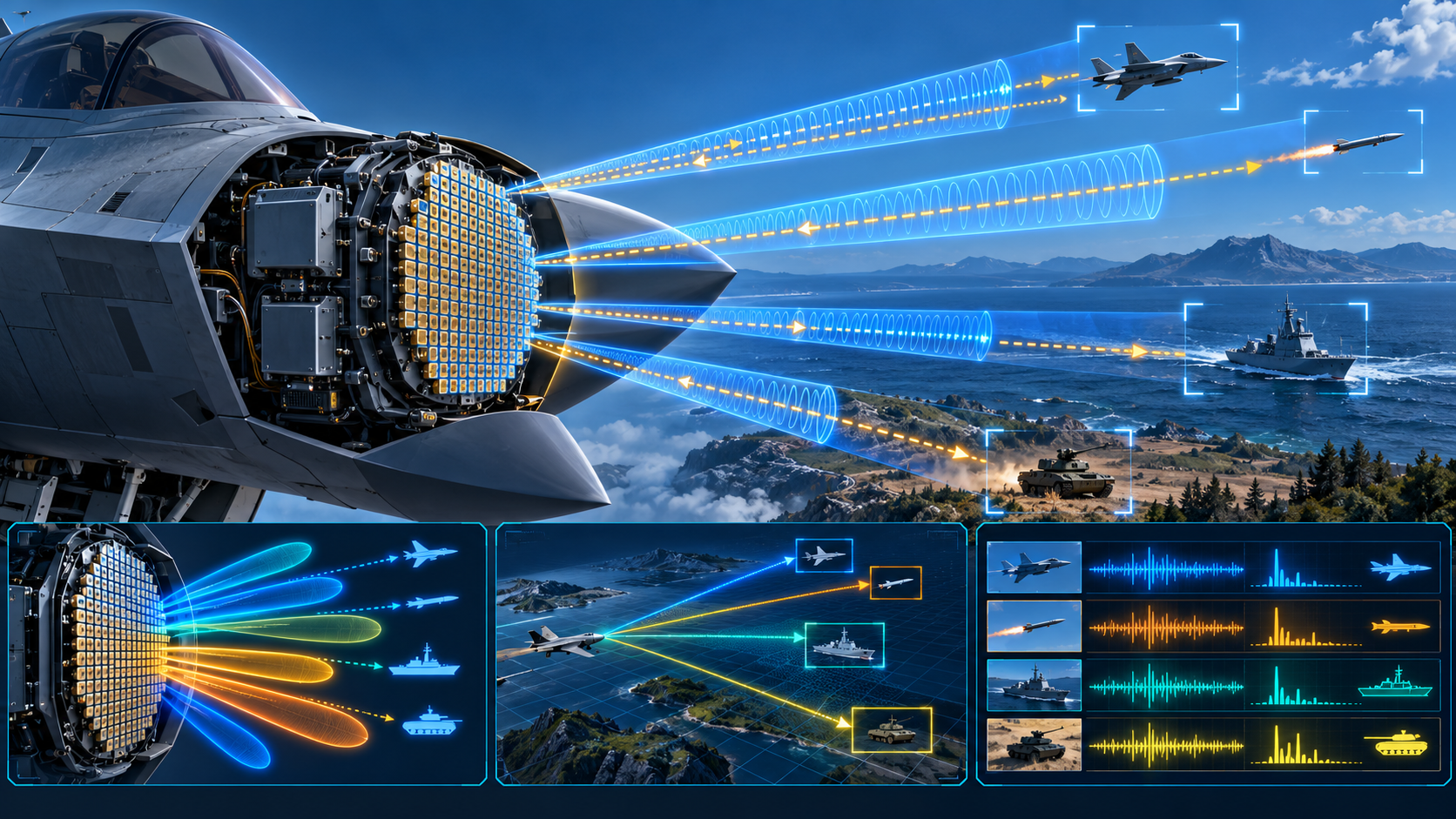

① 전투기 탑재 레이더
전투기는 기체 앞부분처럼 공간이 제한된 위치에 레이더를 탑재합니다. 전자회로를 빽빽하게 배치해야 하므로 성능뿐 아니라 무게, 전력, 발열을 함께 고려해야 합니다. AESA 레이더는 전자적으로 탐지 방향을 빠르게 전환하는 데 활용됩니다. 열관리 설계는 이런 기능을 다양한 비행 환경에서도 안정적으로 유지하도록 돕습니다.

② 지상 감시·방공 레이더
지상 레이더는 넓은 지역에서 항공기나 무인기 등 여러 대상을 감시하는 데 사용됩니다. 장비가 장시간 운용되는 환경에서는 외부 기온과 시스템 내부 발열을 함께 고려해야 합니다. 특히 야외에 설치되는 장비는 계절과 기상 변화의 영향을 받기 때문에 열관리와 환경 신뢰성 평가가 중요합니다.

③ 함정 탑재 레이더
함정에도 AESA 기술을 사용하는 레이더가 적용됩니다. 함정용 전자장비는 제한된 설치 공간과 지속 운용 요구를 함께 고려해야 합니다. 해상 환경에서는 염분과 습도 등 장비 운용환경까지 검토합니다. 냉각 구조도 레이더 전자장치의 배치와 함정의 열관리 시스템에 맞춰 설계됩니다.
06. 초보자가 헷갈리기 쉬운 점
오해 1. AESA 레이더는 안테나가 움직이지 않으니 열이 거의 나지 않는다?
아닙니다. 안테나 방향을 전자적으로 조절할 뿐, 내부 송수신 회로와 전력증폭기는 많은 전력을 사용합니다. 움직이는 부품이 적다는 것과 전자회로의 발열이 작다는 것은 별개입니다.
오해 2. GaN 전력반도체를 쓰면 냉각장치가 필요 없다?
아닙니다. GaN은 효율과 고출력 설계 측면에서 장점이 있지만 여전히 열이 발생합니다. 원하는 성능과 신뢰성을 얻으려면 패키지와 Heat Path, 냉각 구조를 함께 설계해야 합니다.
오해 3. 방열판만 크게 만들면 레이더의 온도 문제는 해결된다?
그렇지 않습니다. 칩에서 방열판까지 열이 제대로 전달되지 않거나 장비 밖으로 열을 내보낼 수 없다면 방열판 크기만 키워도 개선 효과가 제한될 수 있습니다. 온도분포와 냉각 경로 전체를 보아야 합니다.
07. 앞으로 무엇이 중요해질까?
① 고효율 RF 반도체
GaN을 비롯한 RF(무선주파수) 반도체 기술은 높은 출력과 효율을 함께 추구하는 방향으로 발전하고 있습니다. 전력 손실을 줄이면 냉각 시스템이 감당해야 하는 열부하도 줄일 수 있습니다.
② 더 촘촘한 모듈 집적과 열확산
송수신 회로를 작고 촘촘하게 배치하면 공간 활용에 유리하지만, 열이 특정 영역에 집중될 가능성도 있습니다. 따라서 패키지, 기판, 열확산 구조의 공동 설계가 중요해질 수 있습니다.
③ Thermal Simulation과 RF 시험의 연계
온도만 낮추는 것을 넘어 실제 신호 특성이 사용조건에서 얼마나 일정하게 유지되는지 확인하는 접근이 중요합니다. 열해석, RF 특성 측정, 환경시험을 연결하면 설계의 신뢰성을 높이는 데 도움이 됩니다.
